Redundanties in de RingCast - WaveNet

Redundantie door overdrachtsmedia

Wanneer u gebruik maakt van Ethernet-RouterNodes van de tweede generatie (=RN2), dan gebruiken de RouterNodes eerst de Ethernet-verbinding en als back-up de draadloze verbinding.

Wanneer de WaveNet Manager bij de berekening van de RingCasts vaststelt dat zich meerdere RouterNodes tegelijkertijd draadloos bereiken (n het voorbeeld "Initiator", 1, 2, 3, 4, 5 resp. 4a, 4b en 4c), dan wijst hij binnen deze "zendwolk" iedere RouterNode precies toe aan één beoogde partner.

RouterNode

1. Overdrachtsmedium in de RingCast

2. Overdrachtsmedium
(back-up) in de RingCast

RN2.ER.IO (Ethernet en radio)

Ethernet

Radio (868 MHz)

RN.CR.IO (RS-485 en radio)

Radio (868 MHz)

RN.R.IO (radio)

Radio (868 MHz)

OPMERKING

notice

Reikwijdte van de zender

De reikwijdte van de draadloze verbinding bedraagt max. 30 m, (afhankelijk van de structuur van het gebouw).

Wanneer de Ethernet-RouterNode bij een RingCast via de Ethernet-verbinding zijn beoogde partner na vijf seconden niet bereikt, dan probeert hij de beoogde partner via de draadloze verbinding te bereiken. Doordat de RouterNode bij een draadloze verbinding door fysieke omstandigheden niet gericht kan communiceren met zijn beoogde partner, ontvangen alle RouterNodes binnen bereik het datapakket. Vervolgens controleren alle RouterNodes die het datapakket hebben ontvangen of er is voldaan aan de voorwaarde is beoogde partner. Wanneer niet is voldaan aan de voorwaarde, dan negeren de RouterNodes die geen beoogde partner van de zendende RouterNode zijn het pakket.

Wanneer de RouterNode ook via de draadloze verbinding zijn beoogde partner niet bereikt, dan wordt de RingCast op dit punt onderbroken.

Redundantie door aftakkingen

Onafhankelijk van het overdrachtsmedium is het mogelijk dat de WaveNet Manager bij de berekening van de RingCast meerdere verbindingen opbouwt tussen twee RouterNodes. Wanneer een van deze verbindingen wegvalt of gestoord is, dan kan de RingCast over de intacte verbindingen gedeeltelijk verder gaan. Het datapakket met dezelfde input-tellerstand als de in de initiator bewaarde input-tellerstand komt weer bij de initiator aan en de RingCast wordt herkend als afgesloten.

Redundantie van de stroomverzorging

OPMERKING

notice

Onderbreking van de RingCast door uitval van de stroomverzorging

De stroomverzorging in gebouwen kan uitvallen. Wanneer RouterNodes geen stroom ontvangen, kunnen ze datapakketten niet doorgeven en is de RingCast onderbroken.

  1. Maak gebruik van een ononderbroken stroomverzorging om de RouterNodes te beschermen tegen een stroomuitval.

Redundantie door events in de LSM

OPMERKING

notice

Event Management alleen in LSM Business

Dit hoofdstuk behandelt het gebruik van de Event Manager. De Event Manager is alleen beschikbaar in LSM Business/Professional.

Verschillende invloeden kunnen de draadloze gegevensoverdracht (tijdelijk) storen (zie Draadloos netwerk en Kwaliteit van het signaal). Indien de storing zich voordoet tijdens een broadcast, dan worden mogelijk niet alle LockNodes en dus niet alle sluitelementen bereikt.

U kunt een extra overdracht met behulp van de LSM bijschakelen. Aangezien u input-gebeurtenissen bij bestaande verbinding met de LSM ook kunt doorgeven aan de LSM (zie RouterNode: digitale uitgang), kunt u er in de LSM ook op reageren (netwerk - gebeurtenismanager). Activeer hiervoor in het venster I/O configuration de checkbox Yes.

Voor deze extra overdracht geldt de volgende voorwaarde:

  • Initiator en centrale Output-Router zijn hetzelfde apparaat
  • in de RingCast nemen alleen Ethernet-RouterNodes deel

Wanneer u gebruik maakt van een centrale Output-Router en de bevestiging van de input hiervan doorgeeft aan de LSM, dan kunt u de extra overdracht ook afbreken (in de LSM als reactie de timer afbreken). Verbind hiervoor de uitgang van het inputbewijs (bijv. 1) met een vrije ingang (bijv. 2).

De gebeurtenis in de LSM wordt in drie delen verwerkt.

  1. WaveNet-input start timer-gebeurtenis.
  2. Timer-gebeurtenis begint na afloop van de gebeurtenis en start de reactie.
  3. Reactie zendt het commando van de RingCast aan alle vermelde sluitelementen.

Broadcast herhalen

  1. LSM actief.

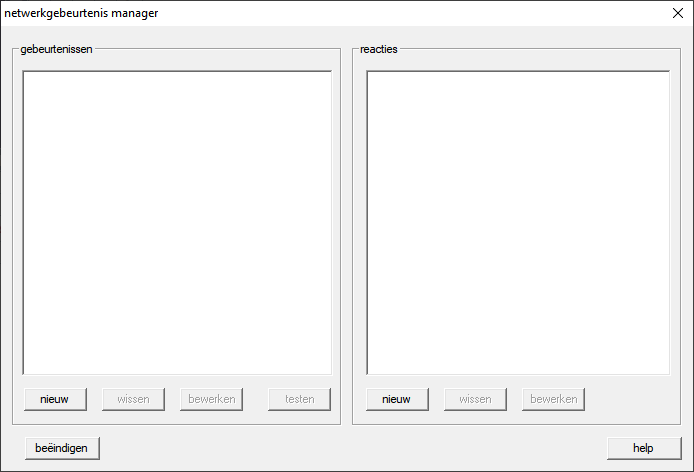

  1. Roep via netwerk de invoer op gebeurtenismanager.

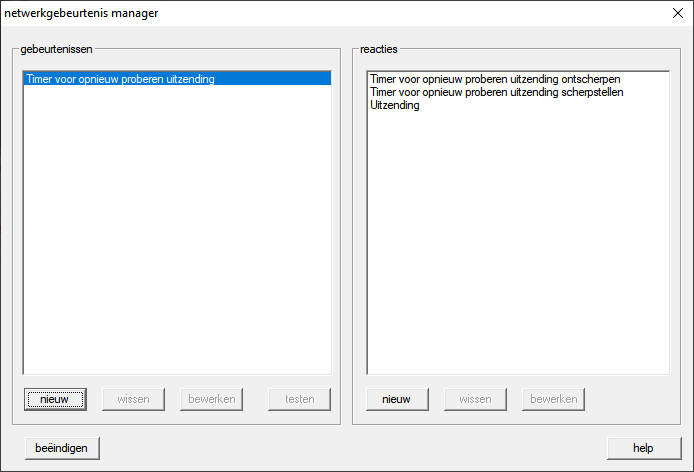

  2. Het venster netwerkgebeurtenis manager gaat open.
  4. Klik in het bereik reacties op de button nieuw.

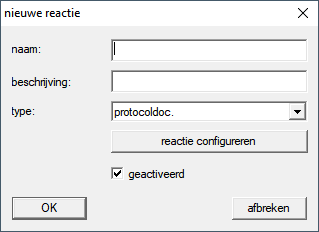

  5. Het venster nieuwe reactie gaat open.
  7. Voer een naam en een beschrijving in.
  8. Kies in het dropdownmenu type de invoer netwerkopdracht.
  9. Klik op de button reactie konfigureren.

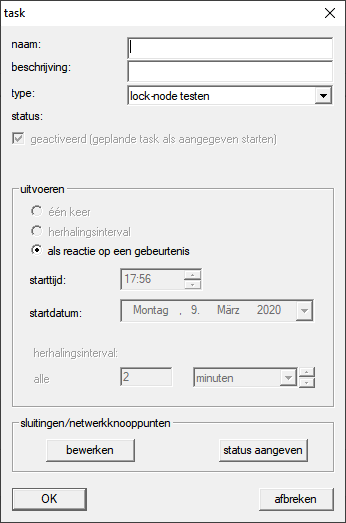

  10. Het venster task gaat open.
  12. Voer een naam en een beschrijving in.
  13. Selecteer in het dropdownmenu type het commando dat uw Ihr RingCast verzendt.
  14. Klik in het bereik sluitingen/netwerkknooppunten op de button Bewerken.

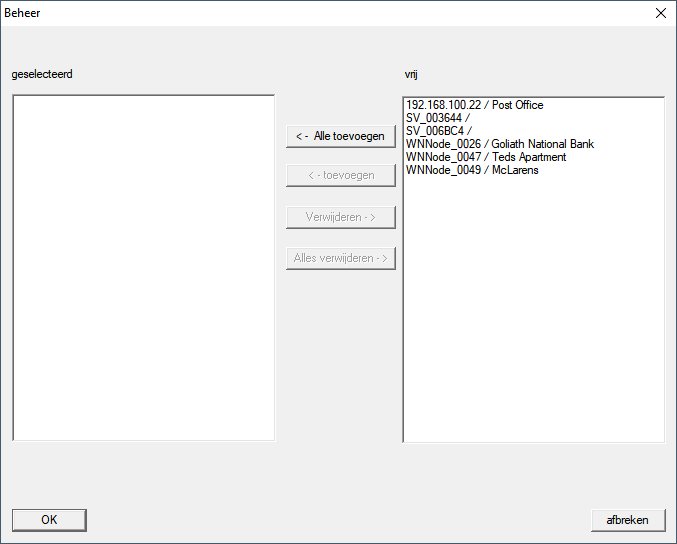

  15. Het venster Beheer gaat open.
  17. Markeer alle sluitelementen die door de RingCast worden aangestuurd.
  18. Klik op de button ← toevoegen.
  19. Klik op de button OK.
  20. Het venster Beheer gaat dicht.
  21. Klik op de button OK.
  22. Het venster task gaat dicht.
  23. Klik op de button OK.
  24. Het venster nieuwe reactie gaat dicht.
  25. De reactie wordt in het bereik reacties opgesomd.

Wachten op de timer

  1. Klik in het bereik gebeurtenissen op de button nieuw.

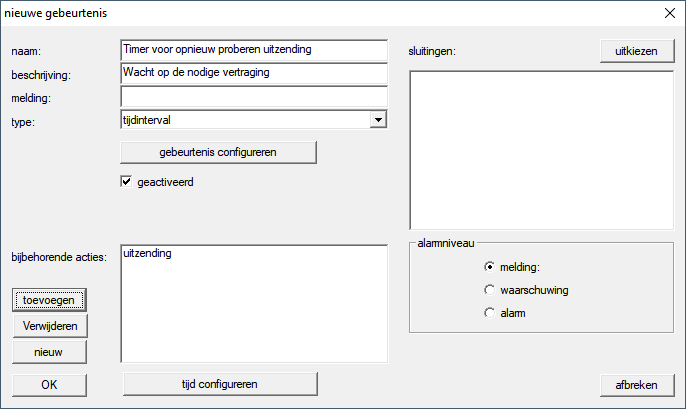

  2. Het venster nieuwe gebeurtenis gaat open.
  4. Voer een naam en een beschrijving in.
  5. Kies in het dropdownmenu type de invoer tijdinterval.
  6. Klik op de button gebeurtenis configureren.
  7. Het venster tijdinterval-gebeurtenis gaat open.
  9. Voer de vertraging tussen het begin van de RingCast en het starten van de LSM-back-up in.

  10. OPMERKING

    notice

    Storing van de RingCast door parallel zenden

    Wanneer de LSM de reactie onmiddellijk uitvoert, dan zenden de betreffende RouterNodes al terwijl de RingCast nog niet is afgesloten. Daardoor kan de RingCast onderbroken worden.

    1. Stel een vertraging in die een minuut langer duurt dan de maximale tijdsduur van de overdracht van de RingCast (zie Maximale duur van de overdracht in de RingCast).
  11. Klik op de button OK.
  12. Het venster tijdinterval-gebeurtenis gaat dicht.
  13. Klik op de button toevoegen.

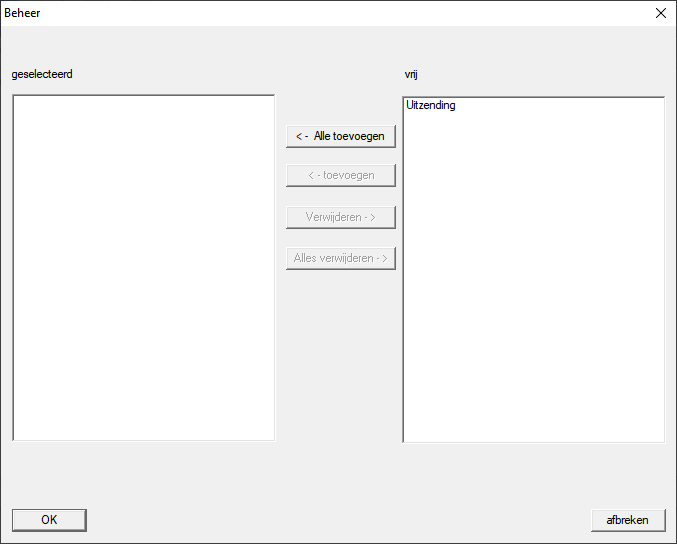

  14. Het venster Beheer gaat open.
  16. Markeer de reactie die u eerder hebt aangemaakt en die moet gebeuren na afloop van de timer-gebeurtenis zonder onderbroken te worden.
  17. Klik op de button ← toevoegen.
  18. Klik op de button OK.
  19. Het venster Beheer gaat dicht.
  20. De actie wordt aangegeven in het overzicht van de acties die bij de gebeurtenis horen.
  22. Klik op de button OK.
  23. Het venster nieuwe gebeurtenis gaat dicht.
  24. reacties ontvangt twee extra notities met de extensies "deactiveren" en "activeren".

Timer starten

  1. Klik in het bereik gebeurtenissen op de button nieuw.

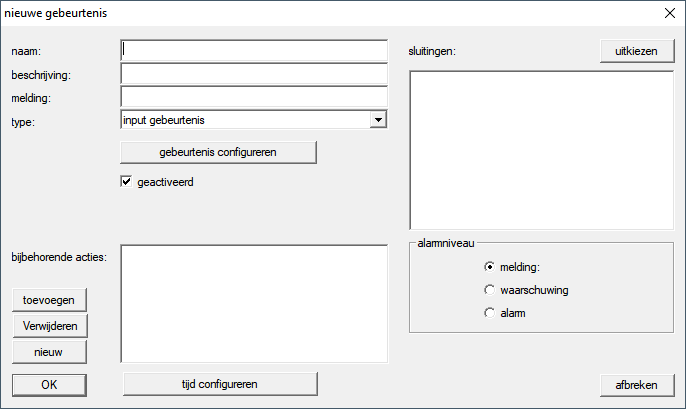

  2. Het venster nieuwe gebeurtenis gaat open.
  4. Voer een naam en een beschrijving in.
  5. Kies in het dropdownmenu type de invoer input gebeurtenis.
  6. Klik op de button gebeurtenis configureren.

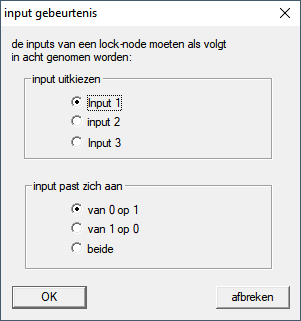

  7. Het venster input gebeurtenis gaat open.
  9. Selecteer in het bereik input uitkiezen de input die uw RingCast aanstuurt.
  10. Selecteer in het bereik input past zich aan wanneer uw input uw RingCast start.
    van 0 op 1: RingCast start bij ontvangst van het signaal.
    van 1 op 0: RingCast start wanneer het signaal is verdwenen.
    beide: RingCast start bij ontvangst van het signaal en wanneer het is verdwenen.
  11. Klik op de button OK.
  12. Het venster input gebeurtenis gaat dicht.
  13. Klik op de button uitkiezen.
  14. Het venster Beheer gaat open.
  16. Markeer de router die in uw RingCast de initiator is (de RouterNode die de input als eerste ontvangt).
  17. Klik op de button ← toevoegen.
  18. Het venster Beheer gaat dicht.

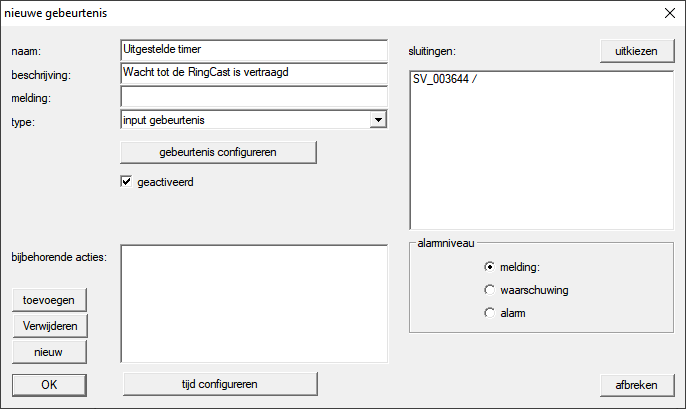

  19. De RouterNode wordt aangegeven in het overzicht van de sluitelementen die bij de gebeurtenis horen.
  21. Klik op de button toevoegen.
  22. Het venster Beheer gaat open.
  23. Markeer uit de eerder aangemaakte reacties de versie met de extensie “activeren”.
  24. Klik op de button ← toevoegen.
  25. Klik op de button OK.
  26. Het venster Beheer gaat dicht.

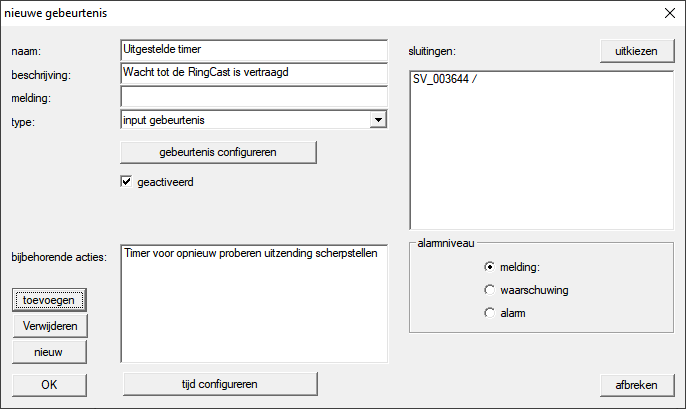

  27. De actie wordt aangegeven in het overzicht van de acties die bij de gebeurtenis horen.
  29. Klik op de button OK.
  30. Het venster nieuwe gebeurtenis gaat dicht.
  1. LSM-back-up is ingericht.

Timer afbreken

  1. Bij de centrale Output-Router is minstens één digitale uitgang op Input receipt short of Input receipt static ingesteld (zie RouterNode: digitale uitgang).
  1. Verbind op de centrale Output-Router een vrije input-ingang met een digitale uitgang met inputbewijs (zie Centrale Output-Router).
  2. Roep via netwerk de invoer op gebeurtenismanager.

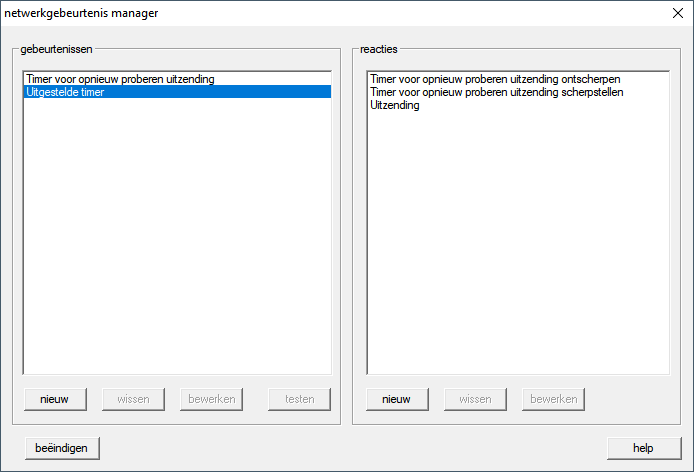

  3. Het venster netwerkgebeurtenis manager gaat open.
  4. Klik in het bereik gebeurtenissen op de button nieuw.
  5. Het venster nieuwe gebeurtenis gaat open.
  6. Voer een naam in voor de gebeurtenis, bijv. "Back-up annuleren".
  7. Kies in het dropdownmenu type de invoer input gebeurtenis.
  8. Klik op de button gebeurtenis configureren.
  9. Het venster input gebeurtenis gaat open.
  10. Selecteer in het bereik input uitkiezen de input waarmee het bewijs van de centrale Output-Router wordt verbonden.
  11. Selecteer in het bereik input past zich aan de optie van 1 op 0.
  12. Klik op de button OK.
  13. Het venster input gebeurtenis gaat dicht.
  14. Klik op de button toevoegen.
  15. Het venster Beheer gaat open.
  16. Markeer uit de eerder aangemaakte reacties de versie met de extensie “deactiveren”.
  17. Klik op de button ← toevoegen.
  18. De reactie wordt
  19. Klik op de button OK.
  20. Het venster Beheer gaat dicht.
  21. De actie wordt aangegeven in het overzicht van de acties die bij de gebeurtenis horen.
  22. Klik op de button OK.
  23. Het venster netwerkgebeurtenis manager gaat dicht.
  1. LSM-back-up annuleren is ingericht.

Geef de wijzigingen door aan het communicatieknooppunt dat is toegewezen aan uw RouterNode (zie LSM-import).

Meer informatie over de inrichting van een gebeurtenis en een reactie vindt u in het LSM-manual.
