RouterNode: analoge ingang - WaveNet

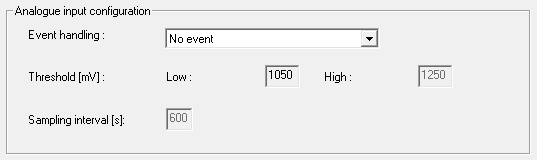

U kunt in het dropdownmenu instellen wanneer een verandering van de spanning bij de analoge ingang van de RouterNode een gebeurtenis (zie RouterNode: digitale uitgang) aanstuurt.
No event | Standaard invoer. De RouterNode reageert niet op een binnenkomend signaal. |
If too high | Wanneer de ontvangen spanning toeneemt, overschrijdt deze op een bepaald moment de drempelwaarde. Op dat moment wordt de gebeurtenis aangestuurd. |
If too low | Wanneer de ontvangen spanning afneemt, valt deze op een bepaald moment onder de drempelwaarde. Op dat moment wordt de gebeurtenis aangestuurd. |
If too high/too low | Wanneer de ontvangen spanning verandert en de volgende scenario’s van toepassing zijn, wordt de gebeurtenis aangestuurd.
|
U kunt met de aftastinterval aangeven hoe vaak het ontvangen signaal wordt vergeleken met de drempelwaarden.
OPMERKING
200 mV hystereseband
Het ontvangen analoge signaal kan afhankelijk van zijn aard gevoelig zijn voor storingen en kleine schommelingen hebben. Wanneer de drempelwaarden te dicht bij elkaar liggen, zouden reeds kleine veranderingen van de spanning meerdere onbedoelde gebeurtenissen achter elkaar aansturen.
De WaveNet Manager stelt de onderste drempelwaarde automatisch 200 mV lager in dan de drempelwaarde voor de overschrijding (hysterese). Zo wordt de gebruiksveiligheid van de RouterNode verhoogd.
Zonder hysterese activeert hetzelfde spanningsverloop twee keer een overschrijding.
Met hysterese activeert hetzelfde spanningsverloop exact één overschrijding. Het overschrijden van de drempelwaarde wordt pas opnieuw herkend nadat de spanning onder de onderste drempelwaarde is gevallen.
