Redundanser i RingCast - WaveNet

Redundans på grund av överföringsmedier

Om du har andra generationens Ethernet-RouterNodes (=RN2) använder dessa RouterNodes i första hand Ethernet-anslutningen och den trådlösa anslutningen som reserv.

Om WaveNet Manager vid beräkningen av en RingCast fastställer att flera RouterNodes samtidigt nås trådlöst (i exemplet ”initiator”, 1, 2, 3, 4, 5 resp. 4a, 4b och 4c) tilldelas varje RouterNode inom detta trådlösa moln exakt en målpartner.

RouterNode

1. Överföringsmedium i RingCast

2. Överföringsmedium
(reserv) i RingCast

RN2.ER.IO (Ethernet och radio)

Ethernet

Trådlöst (868 MHz)

RN.CR.IO (RS-485 och trådlöst)

Trådlöst (868 MHz)

RN.R.IO (trådlöst)

Trådlöst (868 MHz)

INFO

notice

Sändningsräckvidd

Radioanslutningens räckvidd är upp till 30 m (beroende på byggnadens struktur).

Om en Ethernet-RouterNode i en RingCast inte når sin målpartner via Ethernet-anslutningen inom fem sekunder görs ett försök att nå målpartnern via den trådlösa anslutningen. Eftersom en RouterNode i en trådlös anslutning av fysikaliska skäl inte kan kommunicera riktat med sin målpartner tar alla RouterNodes inom räckvidden emot datapaketet. Därefter kontrollerar alla RouterNodes som har tagit emot datapaketet huruvida villkoret Är målpartner är uppfyllt. Om villkoret inte är uppfyllt ignoreras datapaketet av alla RouterNodes som inte är målpartners till den sändande RouterNode-enheten.

Om en RouterNode inte heller når sin målpartner via den trådlösa anslutningen bryts RingCast på detta ställe.

Redundans på grund av förgreningar

Oberoende av överföringsmedium är det möjligt att WaveNet Manager skapar flera anslutningar mellan två RouterNodes vid beräkningen av RingCast. Om en av dessa anslutningar inte fungerar eller blir störd kan RingCast delvis fortsätta via de intakta anslutningarna. Datapaketet med samma input-räknarstatus som det som är sparat hos initiatorn kommer tillbaka till initiatorn och RingCast registreras då som avslutad.

Redundans på grund av strömförsörjning

INFO

notice

RingCast avbryts på grund av strömavbrott

Strömförsörjningen i byggnader kan sluta att fungera. När RouterNodes inte har strömförsörjning kan de inte skicka datapaket vidare och RingCast avbryts.

  1. Använd avbrottsfri strömförsörjning (UPS) för att skydda RouterNodes mot strömavbrott.

Redundans på grund av händelser i LSM

INFO

notice

Händelsehantering endast i LSM Business

Det här kapitlet beskriver användningen av händelsehanteraren. Händelsehanteraren är bara tillgänglig i LSM Business/Professional.

Olika typer av påverkan kan (temporärt) störa trådlös överföring (se Trådlöst nätverk och Signalkvalitet). Om en störning uppträder under en broadcast finns det risk för att inte alla LockNodes nås och därmed inte alla lås.

Du kan aktivera en ytterligare överföring med hjälp av LSM. Eftersom du även kan skicka vidare input-händelser till LSM om det finns en anslutning till LSM (se RouterNode: Digital utgång) kan du även reagera på dem i LSM (Nätverk – Händelsehanterare). I fönstret I/O configuration markerar du kryssrutan Yes.

Denna extra överföring förutsätter följande:

  • Initiator och central output-router är samma enhet
  • RingCast innehåller endast RouterNodes med Ethernet-anslutning

Om du använder en central output-router och skickar vidare dess input-kvittering till LSM kan du även avbryta den ytterligare överföringen (i LSM som reaktion avbryta timern). Anslut i detta fall input-kvitteringens utgång (t.ex. 1) med en ledig ingång (t.ex. 2).

Händelsen bearbetas i tre delar i LSM:

  1. WaveNet-input startar timer-händelse.
  2. Timer-händelse startar efter händelseförlopp och startar reaktion.
  3. Reaktion skickar RingCast-kommando till alla angivna lås.

Upprepa broadcast

  1. LSM öppen.
  1. Via Nätverk väljer du posten Händelsehanterare.

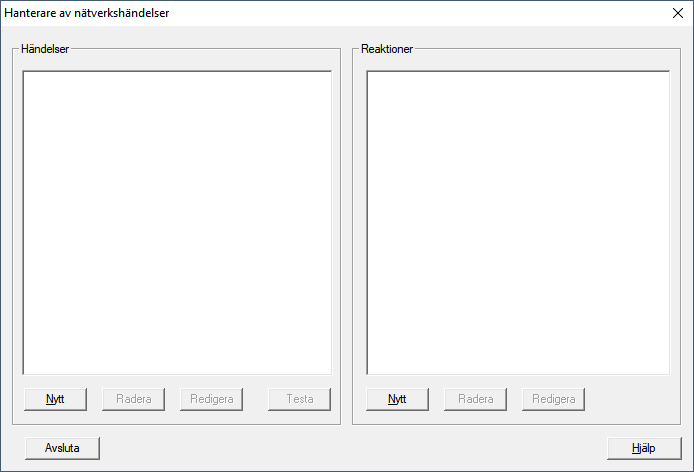

  2. Fönstret Hanterare av nätverkshändelser öppnas.
  4. I området Reaktioner klickar du på knappen Nytt.

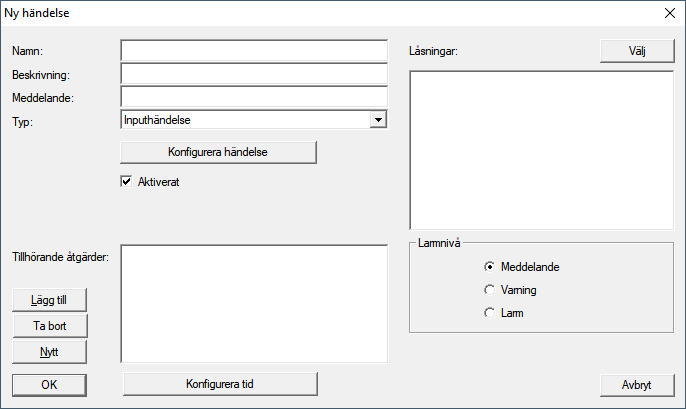

  5. Fönstret Ny händelse öppnas.
  7. Ange ett namn och en beskrivning.

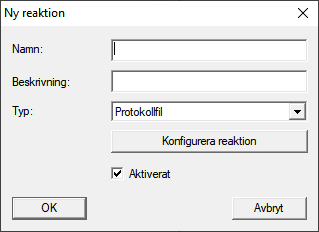

  8. I listrutan Typ väljer du posten Nätverksuppgift.
  9. Klicka på knappen Konfigurera reaktion.

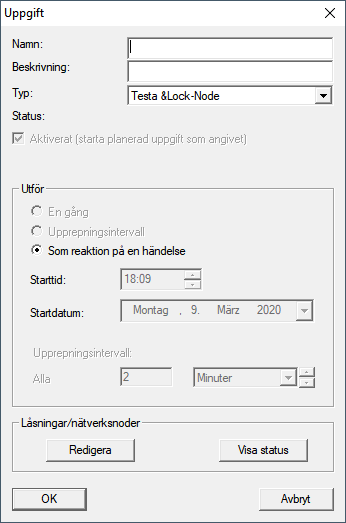

  10. Fönstret Uppgift öppnas.
  12. Ange ett namn och en beskrivning.
  13. I listrutan Typ väljer du det kommando som RingCast skickar.
  14. I området Låsningar/nätverksnoder klickar du på knappen Redigera.
  15. Fönstret Hantering öppnas.

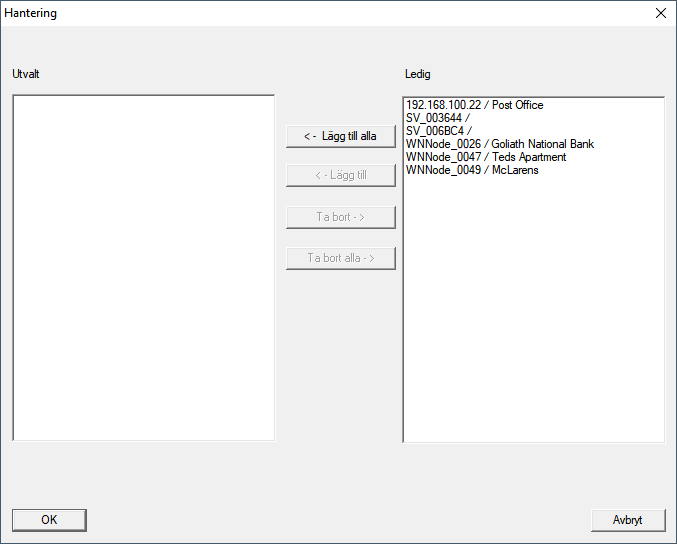

  17. Markera alla lås som styrs av RingCast.
  18. Klicka på knappen ← Lägg till.
  19. Klicka på knappen OK.
  20. Fönstret Hantering stängs.
  21. Klicka på knappen OK.
  22. Fönstret Uppgift stängs.
  23. Klicka på knappen OK.
  24. Fönstret Ny händelse stängs.

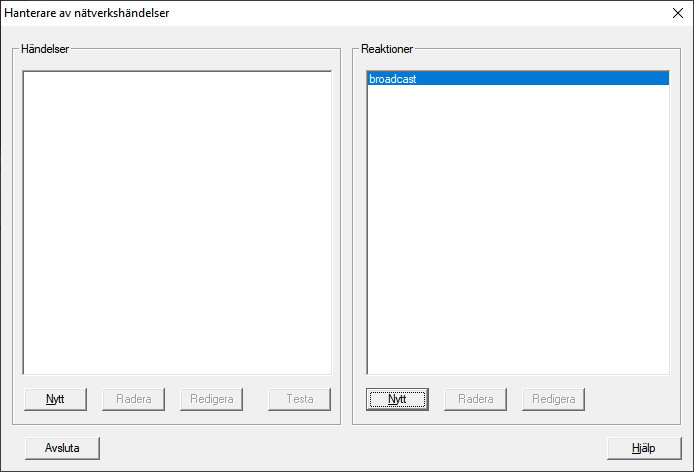

  25. Reaktion finns i området Reaktioner listade.

Invänta timer

  1. I området Händelser klickar du på knappen Nytt.

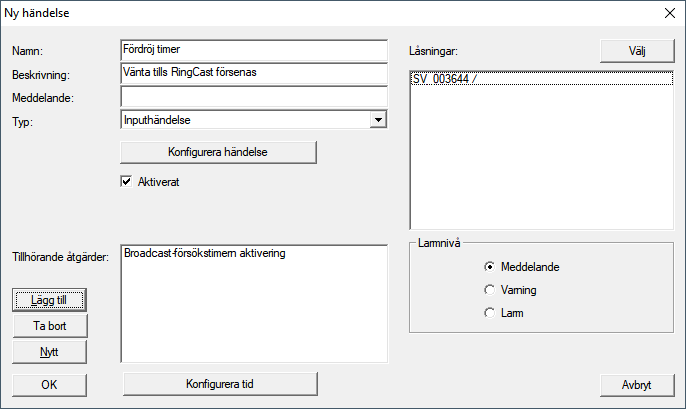

  2. Fönstret Ny händelse öppnas.
  4. Ange ett namn och en beskrivning.

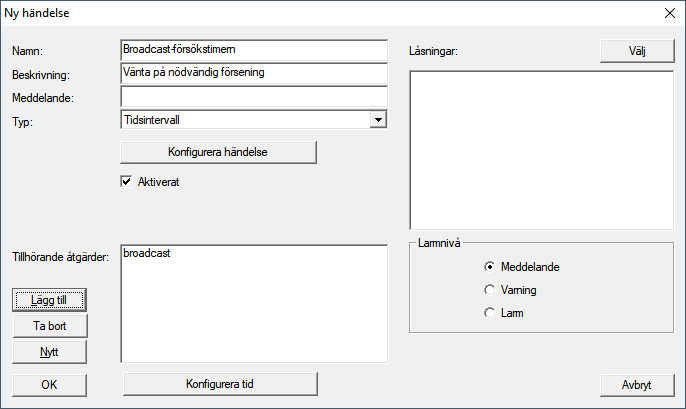

  5. I listrutan Typ väljer du posten Tidsintervall.
  6. Klicka på knappen Konfigurera händelse.
  7. Fönstret Tidsintervallshändelse öppnas.
  9. Ange tidsfördröjning mellan RingCast-start och LSM-backupstart.

  10. INFO

    notice

    Störning i RingCast på grund av parallellsändning

    Om LSM utför reaktionen direkt sänder berörda RouterNodes redan trots att RingCast ännu inte är avslutad. Därigenom kan RingCast avbrytas.

    1. Ställ in en fördröjning som är en minut längre en den maximala överföringsvaraktighet i RingCast (se Maximal överföringsvaraktighet i RingCast).
  11. Klicka på knappen OK.
  12. Fönstret Tidsintervallshändelse stängs.
  13. Klicka på knappen Lägg till.
  14. Fönstret Hantering öppnas.

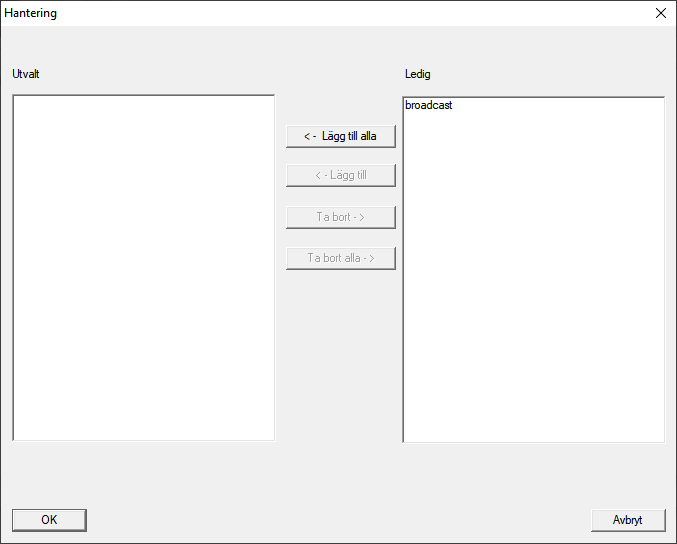

  16. Markera den reaktion som du skapade tidigare och som ska utlösas när timer-händelsen går ut utan att avbrytas.
  17. Klicka på knappen ← Lägg till.
  18. Klicka på knappen OK.
  19. Fönstret Hantering stängs.
  20. Åtgärden visas i listan med åtgärder som hör till händelsen.
  22. Klicka på knappen OK.
  23. Fönstret Ny händelse stängs.
  24. Reaktioner innehåller två ytterligare poster med innebörden avaktivera och aktivera.

Starta timer

  1. I området Händelser klickar du på knappen Nytt.
  2. Fönstret Ny händelse öppnas.
  4. Ange ett namn och en beskrivning.

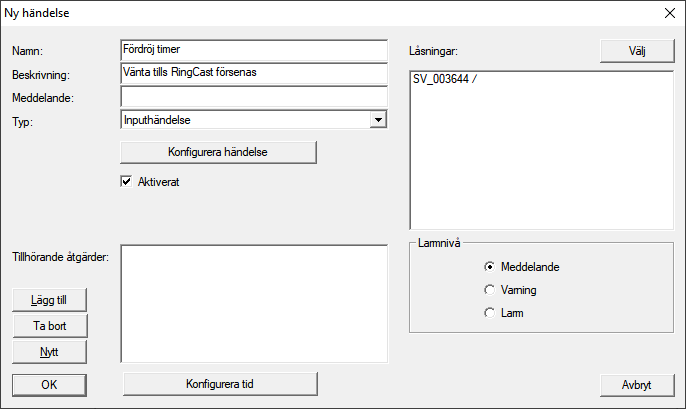

  5. I listrutan Typ väljer du posten Inputhändelse.
  6. Klicka på knappen Konfigurera händelse.

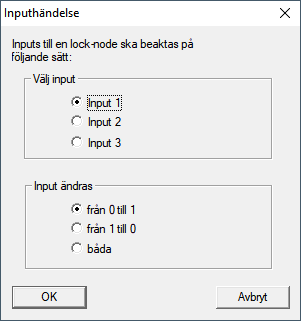

  7. Fönstret Inputhändelse öppnas.
  9. I området Välj input väljer du den input som utlöser RingCast.
  10. I området Input ändras väljer du när din input ska starta RingCast.
    från 0 till 1: RingCast startar när det finns en signal.
    från 1 till 0: RingCast startar när det inte längre finns en signal.
    båda: RingCast startar när det finns en signal och när det inte längre finns en signal.
  11. Klicka på knappen OK.
  12. Fönstret Inputhändelse stängs.
  13. Klicka på knappen Välj.
  14. Fönstret Hantering öppnas.

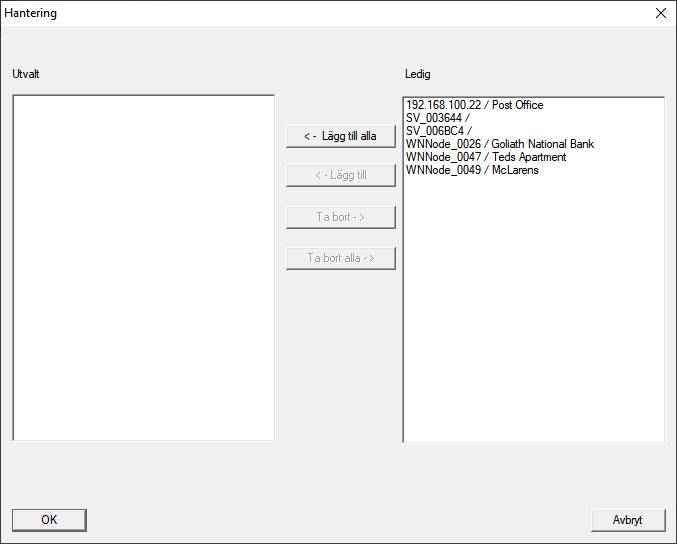

  16. Markera den router som är RingCast-initiator (den RouterNode som får input först).
  17. Klicka på knappen ← Lägg till.
  18. Fönstret Hantering stängs.
  19. RouterNode visas i listan med lås som hör till händelsen.
  21. Klicka på knappen Lägg till.
  22. Fönstret Hantering öppnas.
  23. Av de reaktioner som skapats tidigare markerar du dem som innebär aktivering (scharfstellen).
  24. Klicka på knappen ← Lägg till.
  25. Klicka på knappen OK.
  26. Fönstret Hantering stängs.
  27. Åtgärden visas i listan med åtgärder som hör till händelsen.
  29. Klicka på knappen OK.
  30. Fönstret Ny händelse stängs.
  1. LSM-reserv är konfigurerad.

Avbryta timer

  1. I den centrala output-routern är minst en digital utgång inställd till Input receipt short eller Input receipt static (se RouterNode: Digital utgång).
  1. Anslut en ledig input-ingång på den centrala output-routern till en digital utgång med input-kvittering (se Central output-router).

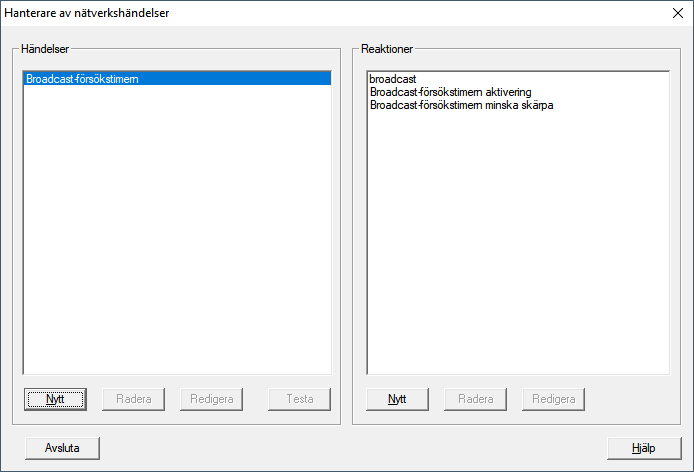

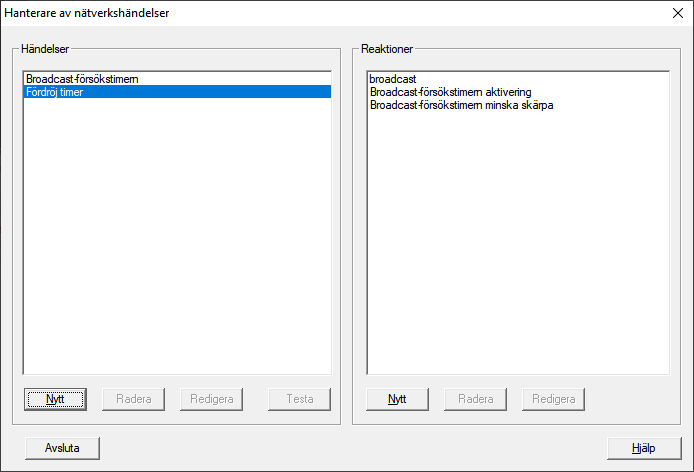

  2. Via Nätverk väljer du posten Händelsehanterare.
  3. Fönstret Hanterare av nätverkshändelser öppnas.
  4. I området Händelser klickar du på knappen Nytt.
  5. Fönstret Ny händelse öppnas.
  6. Ge händelsen ett namn, t.ex. ”Backup avbrott”.
  7. I listrutan Typ väljer du posten Inputhändelse.
  8. Klicka på knappen Konfigurera händelse.
  9. Fönstret Inputhändelse öppnas.
  10. I området Välj input väljer du den input där kvitteringen från den central output-routern ska skapas.
  11. I området Input ändras väljer du alternativet från 1 till 0.
  12. Klicka på knappen OK.
  13. Fönstret Inputhändelse stängs.
  14. Klicka på knappen Lägg till.
  15. Fönstret Hantering öppnas.
  16. Av de reaktioner som skapats tidigare markerar du dem som innebär avaktivering (entschärfen).
  17. Klicka på knappen ← Lägg till.
  18. Reaktion blir
  19. Klicka på knappen OK.
  20. Fönstret Hantering stängs.
  21. Åtgärden visas i listan med åtgärder som hör till händelsen.
  22. Klicka på knappen OK.
  23. Fönstret Hanterare av nätverkshändelser stängs.
  1. LSM Backup avbrott är konfigurerat.

Överför ändringarna till den kommunikationsnod som är tilldelad aktuell RouterNode (se LSM-import).

Mer information om konfiguration av en händelse och en reaktion finns i LSM-handboken.
