IO-status en reactievermogen LockNode - WaveNet

U kunt het volgende controleren:

  • het signaal bij de betreffende ingang
  • resultaten van de laatste broadcast voor elk apparaat
  • Status van de uitgangen
  • ontvangen analoge spanning

Daarnaast kunt u de uitgangen ook met de hand schakelen.

OPMERKING

notice

Handmatig schakelen geblokkeerd

U kunt de uitgang afhankelijk van de identificatiemedia of afgesloten reacties schakelen (zie I/O-configuratie en beveiligingsfuncties). Uitgangen die worden aangestuurd door de IO-configuratie kunnen niet met de hand worden geschakeld.

  1. WaveNet Manager via LSM geopend (zie Best Practice: Vanuit de LSM-software).
  2. RouterNode van stroom voorzien.
  3. RouterNode met WaveNet verbonden (zie RouterNode aan het WaveNet toevoegen).
  1. Klik met de rechtermuistoets op de invoer van de RouterNode waarvan u de IO- Status wilt uitlezen.

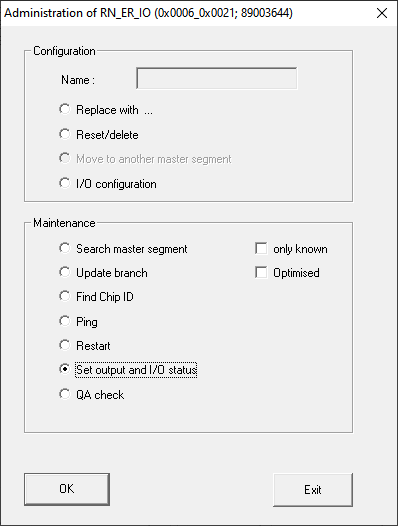

  2. Het venster Administration gaat open.

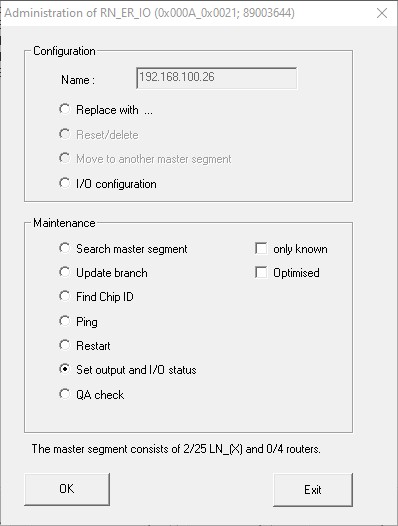

  4. Selecteer in het bereik Maintenance de optieSet output and I/O status.
  5. Het venster Administration gaat dicht.
  1. Het venster I/O status gaat open.

Status van de ingangen

In het bereik Status of inputs ziet u de status van de ingangen (geldig voor RN en RN2):

Status van de ingangen

Betekenis

Uit

De ingang ontvangt geen signaal. De ontvangen spanning is lager dan de referentiespanning.

Aan

De ingang ontvangt een signaal. De ontvangen spanning is hoger dan de vergelijkende spanning.

Referentiespanningen (RN en RN2)

<0,9 VDC

LOW (geen signaal)

>2,1 VDC

HIGH (signaal)

Status/reactievermogen van de LockNodes

In het bereik Status of inputs ziet u bovendien het gedrag van de LockNode bij de laatste broadcast:

Fout

Geen antwoord

Succesvol

Verwerking van het commando in de LockNode van het sluitelement gebrekkig.

Hier bestaan er twee mogelijkheden:

  • het sluitelement met de LockNode heeft het commando niet ontvangen en daarom niet gereageerd.
  • het sluitelement met de LockNode heeft het commando ontvangen, maar de RouterNode ontving het antwoord niet.

Het sluitelement met de LockNode heeft het commando ontvangen en de RouterNode ontving ook het antwoord.

Status van de uitgangen

In het bereik Status and settings of outputs ziet u de status van de uitgangen en kunt u uitgangen met de hand schakelen.

Status van de ingangen

Betekenis

Output

Uitgang is geschakeld.

Output

Uitgang is niet geschakeld.

  1. Activeer de checkbox Output van de uitgang die u wilt schakelen, resp. deactiveer de checkbox Output, die u niet meer wilt schakelen.
  2. Klik op de button Set.
  3. Het venster I/O status gaat dicht.
  4. Het venster WaveNetManager gaat open.
  1. Uitgang geschakeld.
