U herkent een communicatieprobleem (mislukte poging verbinding te maken) aan een rode W in de LSM (zie Monitoring van de apparaten in het netwerk). Wanneer het communicatieprobleem ook blijft bestaan na herhaalde pogingen om verbinding te maken, dan kan dit diverse oorzaken hebben:

  • slechte ontvangst door geopende deur
  • routingprobleem tussen CommNode-server en RouterNode
  • communicatieprobleem tussen CommNode-server en RouterNode, bijv. door geblokkeerde poort 2101
  • (gedeeltelijke) uitval van het netwerk, bijv. door defecte schakelaars
  • tijdelijk gedeactiveerde IP-toewijzing, bijv. door onderhoud aan het netwerk
  • Zwakke batterijen

De toestand van de batterij kunt u makkelijk zelf controleren.

Signalering

De signalering van de batterijstatus hangt af van de gebruikte LockNode (zie Signalering van de bedrijfsstatus).

Waarschuwingsmonitor (LSM)

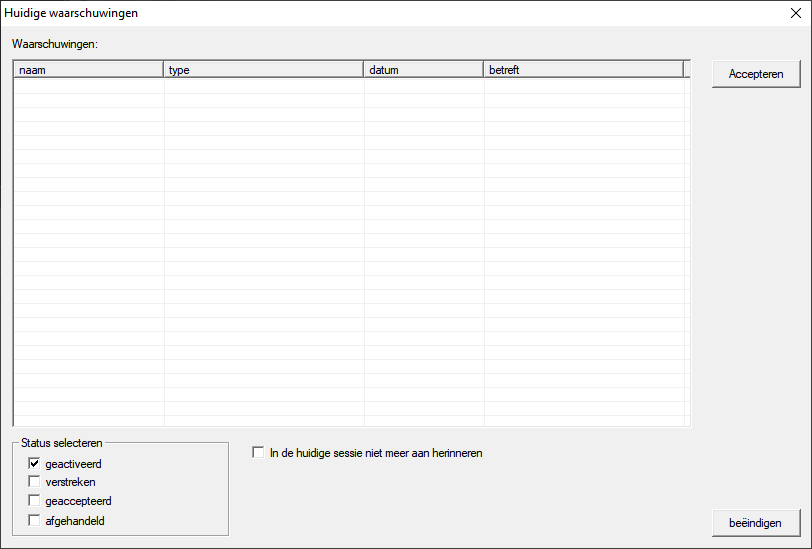

De LSM wordt geleverd met een waarschuwingsmonitor (Berichten, invoer Waarschuwingsmonitor. Hier ziet u de batterijalarmen van alle sluitelementen die in het sluitsysteem worden gebruikt. Voor een zinvol gebruik van deze functie is een taak nodig die regelmatig de batterijstatus van uw aangesloten LockNodes controleert.

Taak in LSM inrichten

  1. Roep via netwerk de invoer op taskmanager.

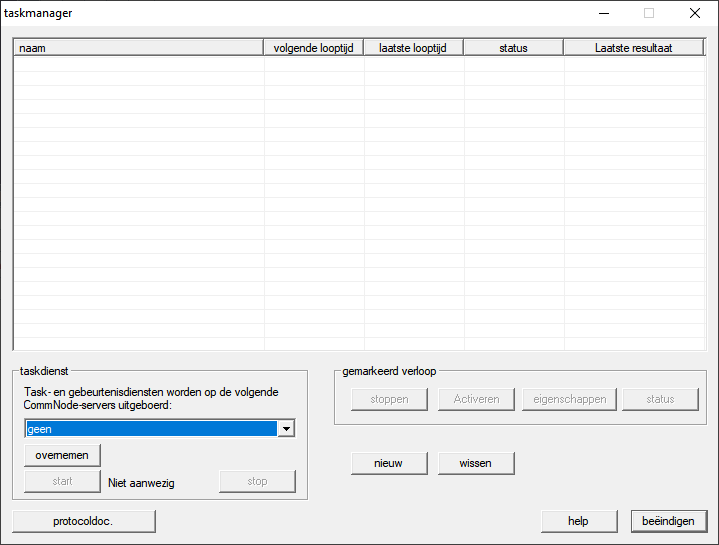

  2. Het venster taskmanager gaat open.
  4. Klik op de button nieuw.

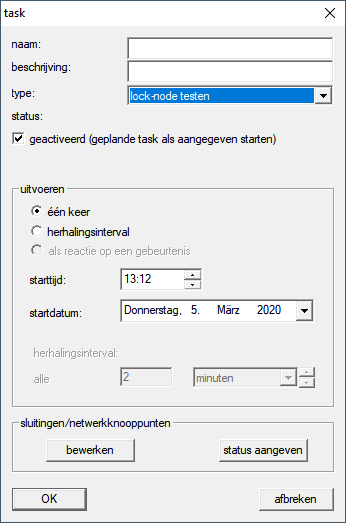

  5. Het venster task gaat open.
  7. Voer een naam in voor de taak, bijv. "Batterijstatus testen".
  8. Voer evt. een omschrijving in.
  9. Kies in het dropdownmenu type de invoer lock-node testen.
  10. Leg het herhalingsinterval vast (bijv. Wekelijks=168 uur)
  11. Klik in het bereik sluitingen/netwerkknooppunten op de button Bewerken.

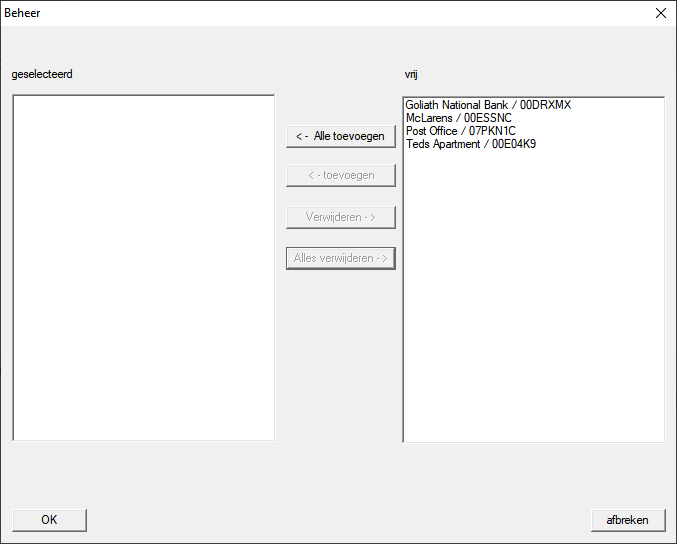

  12. Het venster Beheer gaat open.
  14. Markeer alle sluitelementen waarvan u de batterijstatus wilt bewaken (in de regel alle sluitelementen die op batterijen werken en zich in het netwerk bevinden).
  15. Klik op de button ← toevoegen.
  16. De gemarkeerde sluitelementen bevinden zich nu in de linker kolom.
  17. Klik op de button OK.
  18. Het venster Beheer gaat dicht.
  19. Klik op de button OK.
  20. Het venster task gaat dicht.
  21. Selecteer in het bereik taskdienst in het dropdownmenu Task- en gebeurtenisdiensten worden op de volgende CommNode-servers uitgeboerd de CommNode die u wilt gebruiken voor het testen van de LockNodes.
  22. Klik op de button overnemen.
  23. Klik op de button beëindigen.
  24. Het herinneringsvenster gaat open.
  25. Klik op de button OK.
  26. Het herinneringsvenster gaat dicht.
  27. Het venster taskmanager gaat dicht.
  1. Taak in LSM ingericht.

Naar communicatieknooppunt doorgeven

  1. Roep via netwerk de invoer op Communicatieknooppunt.
  2. Controleer dat uw zojuist gebruikte communicatieknooppunt geselecteerd is.
  3. Klik op de button Configbestanden.
  4. De Windows-zoekfunctie naar mappen gaat open.
  5. Controleer dat uw CommNode-index (CommNodeSvr_X_X) geselecteerd is.
  6. Klik op de button OK.
  7. De Windows-zoekfunctie naar mappen gaat dicht.
  8. Het venster LockSysMgr gaat open.
  9. Klik op de button No.
  10. Het venster LockSysMgr gaat dicht.
  11. Het venster LockSysMgr gaat open.
  12. Klik op de button OK.
  13. Het venster LockSysMgr gaat dicht.
  14. Klik op de button Verzenden.
  15. Gegevens worden doorgegeven aan communicatieknooppunt.
  16. Het venster programmering gaat open.
  17. Klik op de button OK.
  18. Het venster programmering gaat dicht.
  1. De taak is naar het communicatieknooppunt doorgegeven

Batterijalarmen weergeven

Maar u moet de sluitelementen die bewaakt moeten worden wel zelf toevoegen. U kunt de weergave van batterijalarmen controleren en instellen:

  1. LSM actief.
  1. roep via Berichten de invoer op Waarschuwingen beheren.
  2. Het venster Waarschuwingen beheren gaat open.
  4. Markeer het genoteerde batterijalarm.
  5. Klik op de button Bewerken.
  6. Het venster Waarschuwing eigenschappen gaat open.
  8. Controleer of de checkbox geactiveerd geactiveerd is.
  9. Klik op de button beheren.

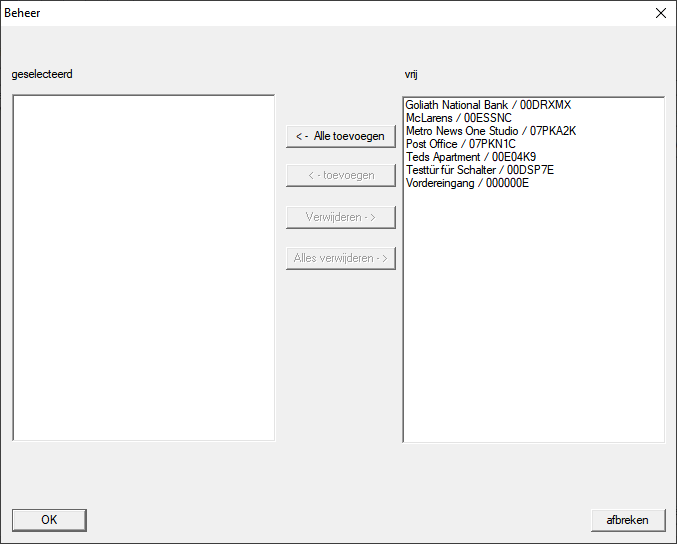

  10. Het venster Beheer gaat open.
  12. Klik op de button ← Alle toevoegen.
  13. Alle sluitelementen worden toegevoegd.
  14. Klik op de button OK.
  15. Het venster Beheer gaat dicht.
  16. Klik op de button OK.
  17. Het venster Waarschuwing eigenschappen gaat dicht.
