Centrale Output-Router - WaveNet

De beschikbaarheid van deze functie is afhankelijk van de firmware (zie Firmware-informatie).

U kunt de firmwareversie van uw RouterNodes via de browserinterface (zie Browserinterface) of de OAM-tool (zie Firmware updaten) uitlezen.

Centrale Output-Router toevoegen

U kunt in de RingCast een willekeurige RouterNode van de tweede generatie (met Ethernet-interface, WNM.RN2.ER.IO vanaf firmwareversie 40.10) als centrale Output-Router configureren. De centrale Output-Router verzamelt eerst de ontvangen input-bevestigingen van alle andere in de RingCast betrokken Ethernet-RouterNodes (ER) en geeft dan pas een eigen bewijs van de input af, resp. geeft de output zoals deze bij RouterNode: digitale uitgang werd ingesteld. Alle andere RouterNodes stellen het input-bewijs/de output in als vooraf vastgelegd.

De overdracht gebeurt via het Ethernet. Zijn output wordt dus altijd als laatste output van de complete RingCast geschakeld en geeft aan dat alle via Ethernet-RouterNodes bij de RingCast betrokken sluitelementen het commando hebben ontvangen.

OPMERKING

notice

Centrale Output Router in de RingCast met R/CR-RouterNodes

De centrale Output Router ontvangt de bevestiging van de input van de betreffende RouterNodes uitsluitend via Ethernet. De centrale Output Router negeert dan ook de status van RouterNodes die geen Ethernet-RouterNodes (.ER) zijn. Wanneer u gebruikmaakt van de centrale Output Router en uw RingCast ook RouterNodes zonder Ethernetinterface bevat, dan betekent de bevestiging van de input door de centrale Output Router alleen dat alle aan een Ethernet-RouterNode toegewezen sluitelementen het commando hebben ontvangen.

  1. Controleer de status van andere RouterNodes (R/CR) onafhankelijk van de centrale Output Router met de hand (zie Bereikbaarheid testen (LSM) en RouterNodes resp. IO-status en reactievermogen LockNode).

Wanneerde centrale Output-Router geen input-bevestiging afgeeft of zijn output niet schakelt, dan kan dit onder andere met deze redenen te maken hebben:

  • één of meerdere RouterNodes hebben het datapakket niet ontvangen.
  • één of meerdere RouterNodes hebben één of meerdere LockNodes niet bereikt.
  • de Ethernetverbinding met één of meerdere RouterNodes is onderbroken. De RouterNodes kunnen het datapakket weliswaar draadloos hebben ontvangen, maar hun bevestigingen van de input zijn vanwege de onderbroken Ethernetverbinding niet meer teruggekomen.
  1. Klik met de rechtermuistoets op "WaveNet_xx_x" in de Wavenet Manager.

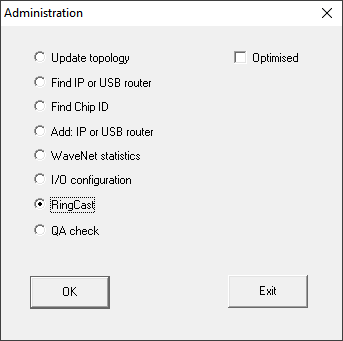

  2. Het venster Administration gaat open.
  4. Selecteer de optie RingCast.
  5. Klik op de button OK.
  6. Het venster Administration gaat dicht.

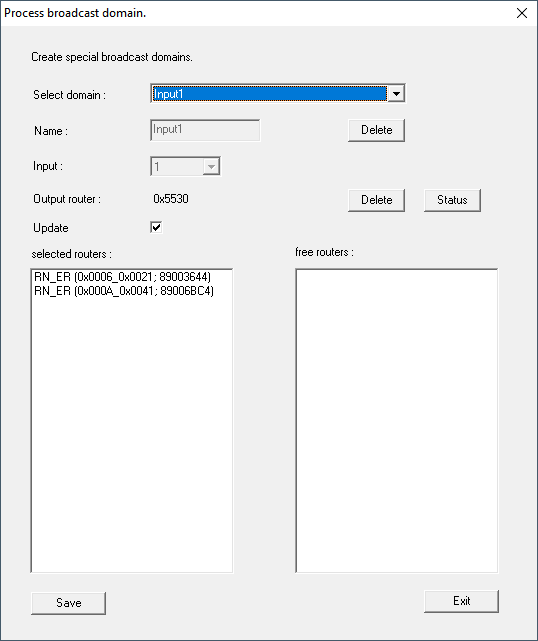

  7. Het venster Edit radio domains gaat open.
  9. Selecteer in het dropdownmenu Select domain de naam van de domeinen uit waarvan u de centrale Output-Router wilt vastleggen.
  10. Markeer de RouterNode die u als centrale Output-Router wilt vastleggen.
  11. Klik op de button Set.
  12. Klik op de button Save.
  13. Klik op de button beëindigen.
  1. De centrale Output-Router is vastgelegd.

Centrale Output-Router wissen

Zonder centrale Output-Router stellen alle RouterNodes (inclusief de voormalige centrale Output-Router) het inputbewijs/de output in zoals vooraf vastgelegd.

  1. Klik met de rechtermuistoets op "WaveNet_xx_x" in de Wavenet Manager.
  2. Het venster Administration gaat open.
  4. Selecteer de optie RingCast.
  5. Klik op de button OK.
  6. Het venster Administration gaat dicht.
  7. Het venster Edit radio domains gaat open.
  9. Klik op de onderste button wissen.
  10. De centrale Output-Router is gemarkeerd om te wissen.
  11. Klik op de button Save.
  12. Klik op de button beëindigen.
  1. Centrale Output-Router is gewist. De afsluiting van de RingCast wordt niet meer weergegeven.

Afsluiten van de RingCast melden aan de LSM

RouterNodes kunnen de input-bevestiging (resp. het schakelen van een uitgang) niet rechtstreeks aan de LSM melden. Gebruik hiervoor een digitale ingang en geef de status hiervan door aan de LSM (zie RouterNode: digitale ingang). Hierdoor kunt u in de Event Manager op de geslaagde afsluiting van een RingCast reageren.

Deze grafiek geeft de schakeling aan wanneer de input-bevestiging wordt afgegeven via O3 of O2. Verbind O3/O2 volgens de afbeelding met een vrije digitale ingang en schakel deze door naar de LSM. Het schakelgedrag is door de pull-up weerstand omgekeerd:

  • Inputbewijs actief: niveau bij digitale ingang 0 (Low)
  • Inputbewijs niet actief: niveau bij digitale ingang 1 (High)

Deze grafiek geeft de schakeling aan wanneer de input-bevestiging wordt afgegeven via O1. Verbind O1 volgens de afbeelding met een vrije digitale ingang en schakel deze door naar de LSM.
