Ridondanze nel RingCast - WaveNet

Ridondanza attraverso i mezzi di trasmissione

Se si utilizzano RouterNode Ethernet di seconda generazione (=RN2), i RouterNode utilizzano prima la connessione Ethernet e poi la connessione wireless come backup.

Se il WaveNet Manager rileva durante il calcolo del RingCast che diversi RouterNode si raggiungono in modalità wireless contemporaneamente (nell'esempio "Initiator", 1, 2, 3, 4, 5 o 4a, 4b e 4c), assegna esattamente un partner di destinazione a ciascun RouterNode all'interno di questa "nuvola radio".

RouterNode

1° Mezzo di trasmissione nel RingCast

2° Mezzo di trasmissione
(Backup) nel RingCast

RN2.ER.IO (Ethernet e Radio)

Ethernet

Radio (868 MHz)

RN.CR.IO (RS-485 e radio)

Radio (868 MHz)

RN.R.IO (radio)

Radio (868 MHz)

NOTA

notice

Portata di trasmissione

La portata del collegamento radio arriva a 30 m (a seconda della struttura dell'edificio).

Se non raggiunge il partner di destinazione dopo cinque secondi con un RingCast tramite la connessione Ethernet, il RouterNode Ethernet cerca di raggiungere il partner di destinazione tramite la connessione wireless. Poiché il RouterNode non può interloquire con i partner di destinazione in una connessione wireless per motivi fisici, tutti i RouterNode nel raggio d'azione ricevono il pacchetto di dati. Successivamente, tutti i RouterNode che hanno ricevuto il pacchetto di dati controllano se la condizione è partner di destinazione è soddisfatta. Se la condizione non è soddisfatta, i RouterNode che non sono partner di destinazione del RouterNode di invio scartano il pacchetto.

Se il RouterNode non raggiunge il partner di destinazione tramite la connessione wireless, il RingCast viene interrotto in questo punto.

Ridondanza attraverso le ramificazioni

Indipendentemente dal mezzo di trasmissione, è possibile per il WaveNet Manager stabilire connessioni multiple tra due RouterNode durante il calcolo del RingCast. Se una di queste connessioni viene a mancare o è disturbata, allora il RingCast può continuare in parte sulle connessioni intatte. Il pacchetto di dati con la stessa lettura del contatore di ingresso come quella memorizzata nell'Initiator arriva nuovamente all'Initiator e il RingCast viene riconosciuto come completato.

Ridondanza dell’alimentazione elettrica

NOTA

notice

Interruzione del RingCast a causa di un'interruzione dell'alimentazione elettrica

L'alimentazione elettrica negli edifici può essere interrotta. Se i RouterNode non sono alimentati, non è possibile inoltrare i pacchetti di dati e il RingCast viene interrotto.

  1. Utilizzare un gruppo di continuità (UPS) per proteggere i RouterNode da un'interruzione di corrente.

Ridondanza attraverso gli eventi nell’LSM

NOTA

notice

Gestione eventi solo in LSM Business

Questo capitolo descrive come utilizzare l'Event Manager. L’Event Manager è disponibile solo in LSM Business/Professional.

Diversi fattori possono (temporaneamente) interferire con la trasmissione radio (vedere Rete radio e Qualità del segnale). Se il malfunzionamento si verifica durante una trasmissione, non tutti i LockNode e quindi non tutte le chiusure possono essere raggiunte.

È possibile aggiungere una trasmissione supplementare utilizzando l'LSM. Poiché è anche possibile inoltrare gli eventi di input all’LSM se esiste una connessione a LSM (vedere RouterNode: uscita digitale), si può reagire a questa situazione nell'LSM (Rete - Gestione eventi). A tale scopo attivare, nella finestra I/O configuration la casella di controllo Yes.

Questa ulteriore trasmissione richiede quanto segue:

  • Initiator e Router di uscita centrale sono lo stesso dispositivo
  • Nel RingCast sono coinvolti solo RouterNode Ethernet

Se si utilizza un router di uscita centrale e si inoltra la conferma input all'LSM, è anche possibile annullare l'ulteriore trasmissione (annullare il timer come reazione nell’LSM). A questo scopo collegare l'uscita della conferma input (per es. 1) con un ingresso libero (per es. 2).

L'evento nell’LSM viene elaborato in tre parti.

  1. L’input WaveNet avvia l’evento Timer.
  2. L'evento timer inizia al termine dell'evento e avvia la reazione.
  3. La reazione invia il comando del RingCast a tutte le chiusure specificate.

Ripetizione del broadcast

  1. LSM aperto.
  1. Selezionare dal menu Rete la voce Gestione eventi.

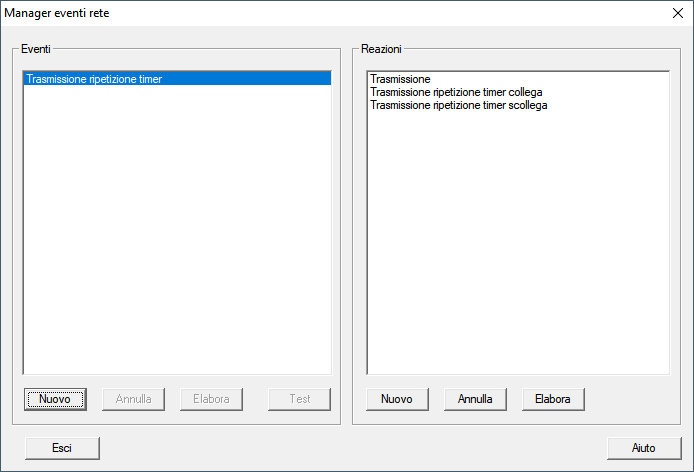

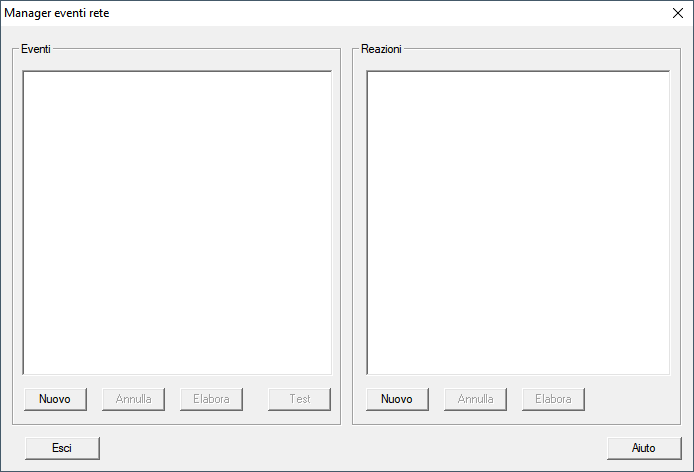

  2. La finestra Manager eventi rete si apre.
  4. Fare clic nell’area Reazioni sul tasto Nuovo.

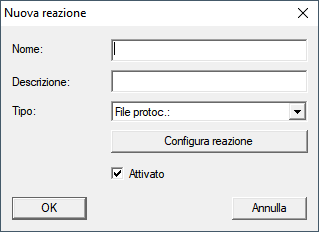

  5. La finestra Nuova reazione si apre.
  7. Inserire un nome e una descrizione.
  8. Scegliere nel menu a discesa Tipo la voce Task rete.
  9. Fare clic sul tasto Configura reazione.

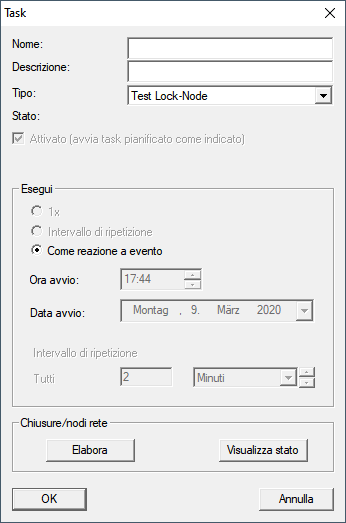

  10. La finestra Task si apre.
  12. Inserire un nome e una descrizione.
  13. Scegliere nel menu a discesa Tipo il comando che il RingCast invia.
  14. Fare clic nell’area Chiusure/nodi rete sul tasto Elabora.

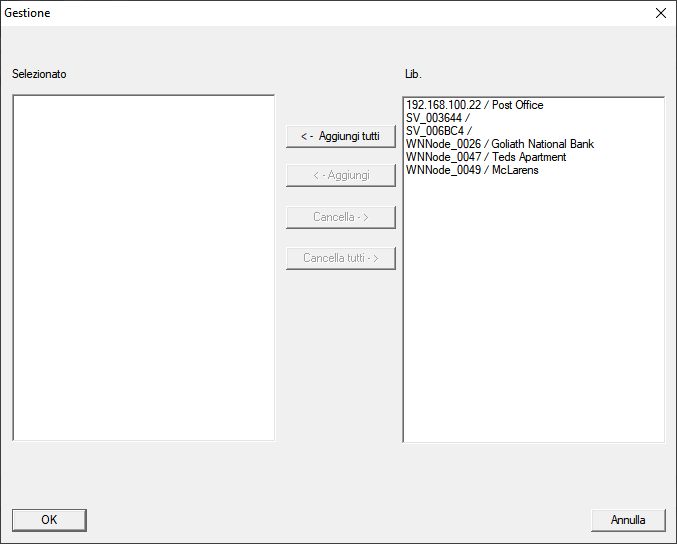

  15. La finestra Gestione si apre.
  17. Contrassegnare tutte le chiusure controllate dal RingCast.
  18. Fare clic sul tasto ← Aggiungi.
  19. Fare clic sul pulsante OK.
  20. La finestra Gestione si chiude.
  21. Fare clic sul pulsante OK.
  22. La finestra Task si chiude.
  23. Fare clic sul pulsante OK.
  24. La finestra Nuova reazione si chiude.

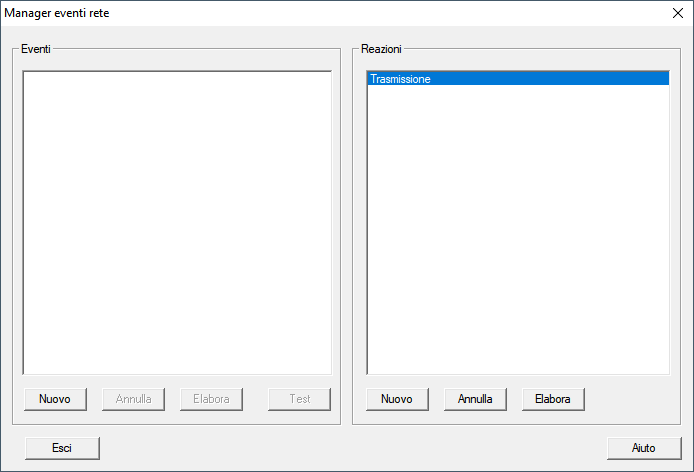

  25. La reazione è elencata nell’area Reazioni elencate.

Attesa timer

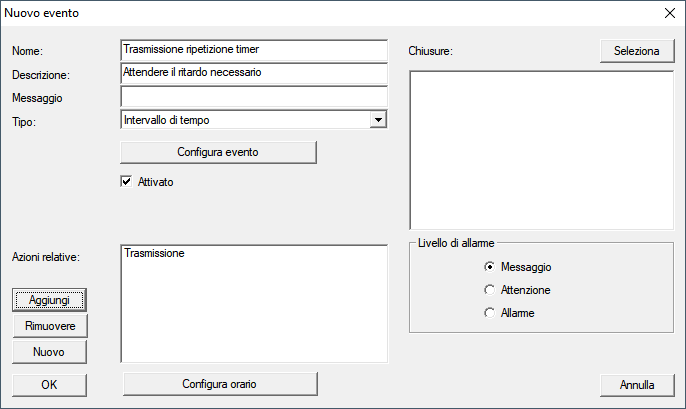

  1. Fare clic nell’area Eventi sul tasto Nuovo.
  2. La finestra Nuovo evento si apre.
  4. Inserire un nome e una descrizione.
  5. Scegliere nel menu a discesa Tipo la voce Intervallo di tempo.
  6. Fare clic sul tasto Configura evento.
  7. La finestra Evento intervallo di tempo si apre.
  9. Specificare il tempo di ritardo tra l'avvio del RingCast e l'avvio del backup LSM.

  10. NOTA

    notice

    Malfunzionamento del RingCast a causa di una trasmissione parallela

    Se LSM esegue immediatamente la reazione, allora i RouterNode interessati stanno inviando mentre il RingCast non è ancora completo. Questo può interrompere il RingCast.

    1. Impostare un ritardo superiore a un minuto rispetto al tempo massimo di trasmissione del RingCast (vedere Tempo massimo di trasmissione in RingCast).
  11. Fare clic sul pulsante OK.
  12. La finestra Evento intervallo di tempo si chiude.
  13. Fare clic sul tasto Aggiungi.

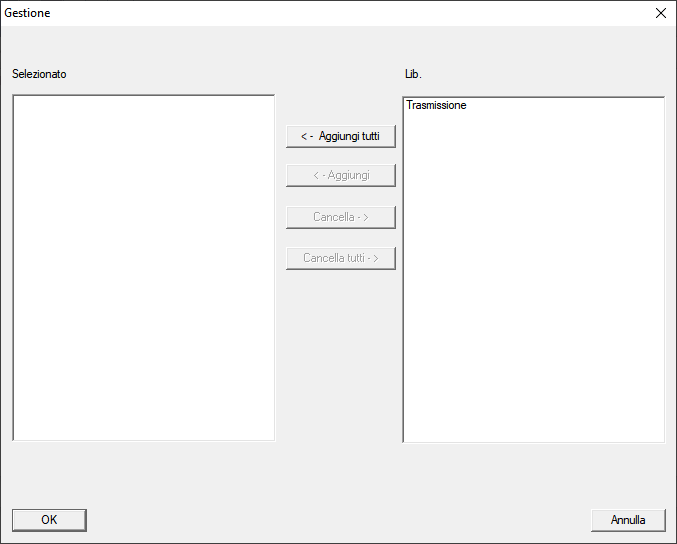

  14. La finestra Gestione si apre.
  16. Selezionare la reazione creata in precedenza e che deve essere attivata quando l'evento timer scade senza essere interrotto.
  17. Fare clic sul tasto ← Aggiungi.
  18. Fare clic sul pulsante OK.
  19. La finestra Gestione si chiude.
  20. L'azione viene visualizzata nell'elenco delle azioni associate all'evento.
  22. Fare clic sul pulsante OK.
  23. La finestra Nuovo evento si chiude.

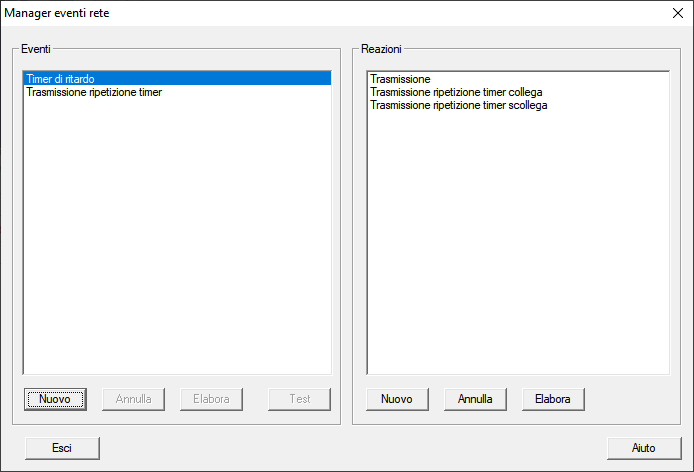

  24. Reazioni riceve due voci aggiuntive che iniziano con "disattivare" e "attivare".

Avvio del timer

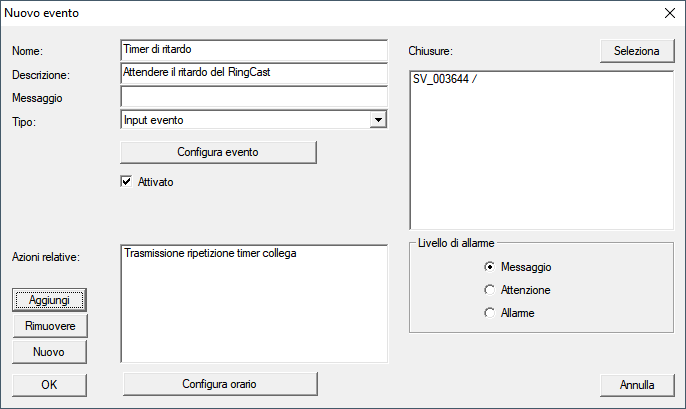

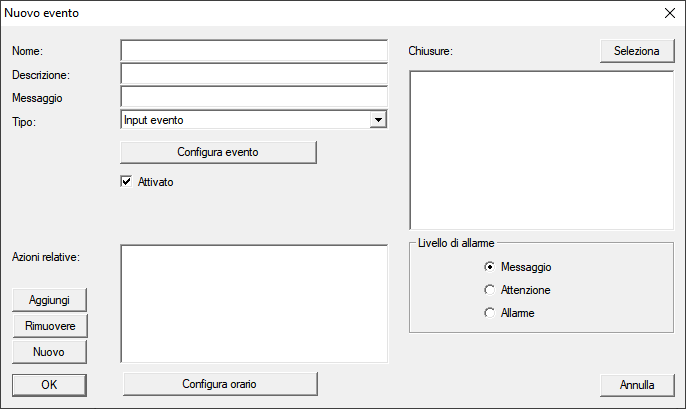

  1. Fare clic nell’area Eventi sul tasto Nuovo.
  2. La finestra Nuovo evento si apre.
  4. Inserire un nome e una descrizione.
  5. Scegliere nel menu a discesa Tipo la voce Input evento.
  6. Fare clic sul tasto Configura evento.

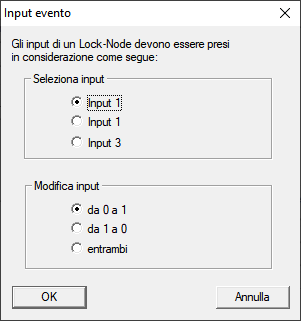

  7. La finestra Input evento si apre.
  9. Selezionare nell’area Seleziona input l'ingresso che attiva il RingCast.
  10. Selezionare nell’area Modifica input quando l’input avvia il RingCast.
    da 0 a 1: RingCast si avvia quando il segnale è presente.
    da 1 a 0: RingCast si avvia quando il segnale non è più presente.
    entrambi: RingCast si avvia quando il segnale è presente e quando non è più presente.
  11. Fare clic sul pulsante OK.
  12. La finestra Input evento si chiude.

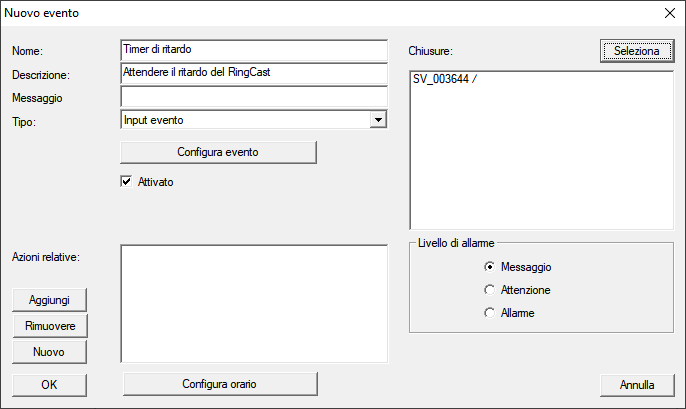

  13. Fare clic sul tasto Seleziona.
  14. La finestra Gestione si apre.
  16. Contrassegnare il router che è l'attuatore nel RingCast (il RouterNode che riceve per primo l'input).
  17. Fare clic sul tasto ← Aggiungi.
  18. La finestra Gestione si chiude.
  19. Il RouterNode viene visualizzato nell'elenco delle chiusure associate all'evento.
  21. Fare clic sul tasto Aggiungi.
  22. La finestra Gestione si apre.
  23. Contrassegnare le reazioni create in precedenza che iniziano con "attivare".
  24. Fare clic sul tasto ← Aggiungi.
  25. Fare clic sul pulsante OK.
  26. La finestra Gestione si chiude.
  27. L'azione viene visualizzata nell'elenco delle azioni associate all'evento.
  29. Fare clic sul pulsante OK.
  30. La finestra Nuovo evento si chiude.
  1. Il backup dell'LSM è impostato.

Interrompere il timer

  1. Sul router di uscita centrale almeno un'uscita digitale è impostata su Input receipt short o Input receipt static (vedere RouterNode: uscita digitale).
  1. Al router di uscita centrale, collegare un ingresso libero in ingresso ad un'uscita digitale con conferma input (vedere Router di uscita centrale).
  2. Selezionare dal menu Rete la voce Gestione eventi.
  3. La finestra Manager eventi rete si apre.
  4. Fare clic nell’area Eventi sul tasto Nuovo.
  5. La finestra Nuovo evento si apre.
  6. Immettere un nome per l’evento, ad es.: “Interruzione backup”.
  7. Scegliere nel menu a discesa Tipo la voce Input evento.
  8. Fare clic sul tasto Configura evento.
  9. La finestra Input evento si apre.
  10. Selezionare nell’area Seleziona input l'input a cui viene applicata la conferma del router di uscita centrale.
  11. Selezionare nell’area Modifica input l’opzione da 1 a 0.
  12. Fare clic sul pulsante OK.
  13. La finestra Input evento si chiude.
  14. Fare clic sul tasto Aggiungi.
  15. La finestra Gestione si apre.
  16. Contrassegnare le reazioni create in precedenza che iniziano con "disattivare".
  17. Fare clic sul tasto ← Aggiungi.
  18. La reazione viene
  19. Fare clic sul pulsante OK.
  20. La finestra Gestione si chiude.
  21. L'azione viene visualizzata nell'elenco delle azioni associate all'evento.
  22. Fare clic sul pulsante OK.
  23. La finestra Manager eventi rete si chiude.
  1. L’interruzione del backup dell'LSM è impostata.

Trasmettere le modifiche al nodo di comunicazione assegnato al proprio RouterNode (vedere Importazione LSM).

Per ulteriori informazioni sulla configurazione di un evento e di una reazione, vedere il manuale dell'LSM.
