RingCast - WaveNet
Afzonderlijke functies zijn afhankelijk van de firmwareversie van de Router- en LockNodes niet beschikbaar (zie Firmware-informatie).
OPMERKING
Beschikbaarheid afhankelijk van de versie van RingCast in de WaveNet Manager
De WaveNet Manager ondersteunt vanaf versie 2.6.7 alle beschreven RingCast-functies.
Met de RingCast kan een inputsignaal van een bepaalde RouterNode ("Initiator") aan alle RouterNodes in het netwerk worden doorgegeven, zonder alle inputs van de RouterNodes met bedrading te hoeven aansluiten. Wanneer bij de initiator bij een ingang met een RingCast een signaal aankomt, dan wordt het signaal doorgegeven aan alle op de RingCast aangesloten RouterNodes. Deze reageren dan zo alsof hun ingang daadwerkelijk zelf een signaal zou herkennen.
Betekenis van de initiator
De "Initiator" is de belangrijkste RouterNode in de RingCast. Verbind de “Initiator” en de RouterNodes in de directe omgeving met Ethernet, ook wanneer de RouterNodes elkaar draadloos kunnen bereiken. U creëert hiermee een back-up en biedt de RouterNode een extra niveau om op terug te grijpen voor doorgave van het signaal.
Drie ingangen, drie RingCasts
U kunt voor elk van de drie ingangen van een RouterNode een eigen RingCast maken, maar vanaf één ingang niet meerdere RingCasts starten. De slotsom hieruit is dat u een RouterNode met maximaal drie RingCasts kunt verbinden. Met het oog op het totale WaveNet bestaat deze beperking niet en kunt u hier meer dan drie RingCasts aanmaken.
RingCast-berekening

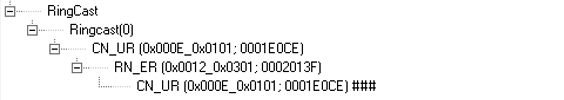

Na het aanmaken van de RingCast voert de WaveNet Manager een draadloze scan uit. Daarna berekent hij op basis van de resultaten van de draadloze scan een driedimensionale structuur.
Broadcast
RouterNodes die een inputsignaal hebben ontvangen en voor dit inputsignaal een reactie hebben opgeslagen, voeren een broadcast uit aan alle met deze RouterNode verbonden sluitelementen. Binnen een RingCast kunnen deze reacties bij de betreffende sluitelementen verschillen (afhankelijk van de ingestelde reactie op de betreffende RouterNodes (zie RouterNode: digitale ingang).
De RouterNode herhaalt afhankelijk van de instelling de broadcast maximaal drie maal (in totaal vier pogingen). Deze instellingen zijn beslissend voor de herhaling van de broadcast:
- Geselecteerde reactie: Block lock of
- Activation
- input-bewijzen moeten geactiveerd zijn: Input receipt short of Input receipt static
De WaveNet Manager let er bij de berekening van de structuur op dat zoveel mogelijk RouterNodes tegelijkertijd een broadcast kunnen uitvoeren zonder elkaar wederzijdse te storen. Hierdoor kunt u met een RingCast uw LockNodes zo snel mogelijk aansturen. Nadat de RouterNode zijn broadcasts heeft afgesloten, geeft hij het signaal in een datapakket door aan zijn beoogde partner.
Zodra de LockNodes de broadcast hebben ontvangen, voert het sluitelement met de LockNode de ingestelde reactie uit.
Beveiligingsfuncties
Een toepassingsdoel is bijvoorbeeld de reactie op een brandalarm. Wanneer de brandalarminstallatie een signaal verzendt aan een RouterNode, moeten alle sluitelementen in het netwerk geopend worden en net zolang openblijven totdat ze expliciet met een commando op afstand worden gesloten. U kunt echter ook andere functies via een RingCast gebruiken, waaronder:
- Blokslotfunctie
- Amokfunctie
- Opening op afstand
Datapakket
Afhankelijk van de routing heeft een RouterNode daarbij een of meerder RouterNodes als beoogde partner(s). Zendende RouterNodes dragen een datapakket over, bestaande uit:
- beoogde partners die het datapakket moeten ontvangen
- inputsignaal dat moet worden doorgegeven
- tellerstand van de betreffende input op de initiator
Standalone
De informatie welke RouterNodes bepaalde beoogde partners hebben, is ook opgeslagen in de RouterNodes zelf. De RingCast functioneert daarom onafhankelijk van aangesloten computers.
