Redundanser i RingCast - WaveNet

Redundans ved hjælp af overførselsmedier

Hvis der anvendes Ethernet-RouterNodes af anden generation (=RN2), anvender RouterNodes første Ethernetforbindelsen og som backup forbindelsen uden kabel.

Hvis WaveNet-manageren ved beregning af RingCast konstaterer, at flere RouterNodes nås samtidigt uden kabel (i eksemplet "Initiator", 1, 2, 3, 4, 5 eller 4a, 4b og 4c), tildeler den hver RouterNode nøjagtigt til en målpartner inden for denne "trådløse sky".

RouterNode

1. Overførselsmedium i RingCast

2. Overførselsmedium
(backup) i RingCast

RN2.ER.IO (Ethernet og radio)

Ethernet

Radio (868 MHz)

RN.CR.IO (RS-485 og radio)

Radio (868 MHz)

RN.R.IO (radio)

Radio (868 MHz)

BEMÆRK

notice

Senderækkevidde

Den trådløse forbindelses rækkevidde er op til 30 m (afhængigt af bygningsstruktur).

Hvis Ethernet-RouterNode ikke når sin målpartner ved en RingCast over Ethernetforbindelsen inden for fem sekunder, forsøger den at nå målpartneren over forbindelsen uden kabel. Da RouterNode fysisk betinget ikke målrettet kan styre sine målpartnere ved en forbindelse uden kabel, modtager alle RouterNodes inden for datapakkens rækkevidde. Derefter kontrollerer alle RouterNodes, som har modtaget datapakken, om betingelsen Faktisk målpartner opfyldes. Hvis betingelsen ikke opfyldes, forkaster de RouterNodes, som ikke er målpartner for de RouterNodes, som sender, pakken igen.

Hvis RouterNode heller ikke når sin målpartner over forbindelsen uden kabel, afbrydes RingCast på dette sted.

Redundans på grund af forgreninger

Uafhængigt af overførselsmedium er det muligt, at WaveNet-manageren opbygger flere forbindelser imellem to RouterNodes ved beregning af RingCast. Hvis en af disse forbindelser svigter eller er fejlbehæftet, kan RingCast delvist køre videre over de intakte forbindelser. Datapakken med den samme input-tællertilstand som den input-tællertilstand, som er gemt i initiatoren, ankommer til initiatoren igen, og RingCast registreres som afsluttet.

Strømforsyningens redundans

BEMÆRK

notice

Afbrydelse af RingCast på grund af svigt af strømforsyningen

Strømforsyningen i bygninger kan svigte. Hvis RouterNodes ikke forsynes med strøm, kan datapakkerne ikke ledes videre, og RingCast afbrydes.

  1. Anvend en afbrydelsesfri strømforsyning (UPS) for at beskytte RouterNodes imod svigt af strømforsyning.

Redundans på grund af events i LSM

BEMÆRK

notice

Hændelsesmanagement kun i LSM Business

I dette kapitel beskrives anvendelsen af hændelsesmanageren. Hændelsesmanageren er kun tilgængelig i LSM Business/Professional.

Forskellige påvirkninger kan forstyrre den trådløse overførsel (temporær) (se Trådløst netværk og Signalkvalitet). Hvis fejlen opstår under en broadcast, nås muligvis ikke alle LockNodes og dermed ikke alle låsesystemer.

En ekstra overførsel kan efterkobles ved hjælp af LSM. Da inputhændelser også kan ledes videre til LSM ved eksisterende forbindelse til LSM (se RouterNode: Digital udgang), er det også muligt at reagere på dette i LSM (Netværk - Hændelseslog). I vinduet I/O configuration aktiveres afkrydsningsfeltet Yes.

Denne ekstra overførsel forudsætter følgende:

  • Initiator og central outputrouter er samme enhed
  • I RingCast er kun Ethernet-RouterNodes involveret

Hvis en central outputrouter anvendes, og dens inputkvittering ledes videre til LSM, kan den ekstra overførsel også afbrydes (i LSM afbrydes timeren som reaktion). Forbind inputkvitteringens udgang (f.eks. 1) med en ledig indgang (f.eks. 2) for at gøre dette.

Hændelsen i LSM forarbejdes i tre dele.

  1. WaveNet-input starter timer-hændelse.
  2. Timer-hændelse starter hændelse efter udløb og starter reaktion.
  3. Reaktion sender kommandoen fra RingCast til alle anførte låsesystemer.

Gentagelse af broadcast

  1. LSM åbnet.

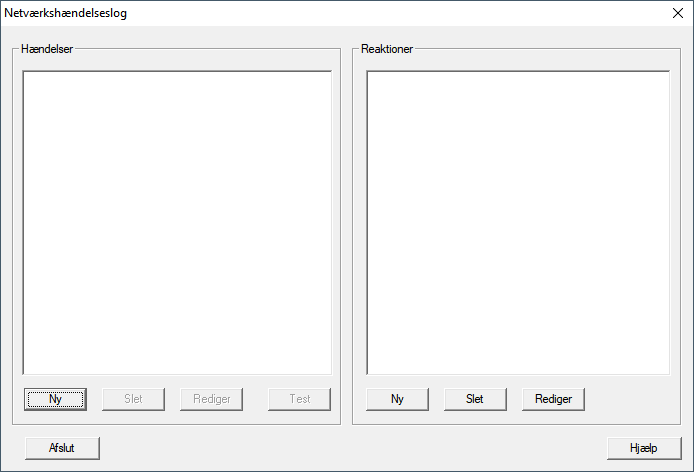

  1. Via Netværk vælges posten Hændelseslog.
  2. Vinduet Netværkshændelseslog åbnes.

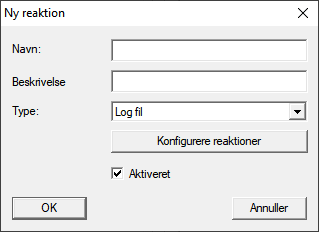

  4. Under Reaktioner klikkes på knappen Ny.
  5. Vinduet Ny reaktion åbnes.
  7. Indtast et navn og en beskrivelse.
  8. I dropdown-menuen Type vælges posten Netvæerksopgave.
  9. Klik på knappen Konfigurere reaktioner.
  10. Vinduet Opgave åbnes.
  12. Indtast et navn og en beskrivelse.
  13. I dropdown-menuen Type vælges den kommando, som RingCast sender.
  14. Under Låse/netværksnoder klikkes på knappen Rediger.
  15. Vinduet Administration åbnes.
  17. Markér alle låsesystemer, som styres af RingCast.
  18. Klik på knappen ← Tilføj.
  19. Klik på ikonet OK.
  20. Vinduet Administration lukkes.
  21. Klik på ikonet OK.
  22. Vinduet Opgave lukkes.
  23. Klik på ikonet OK.
  24. Vinduet Ny reaktion lukkes.

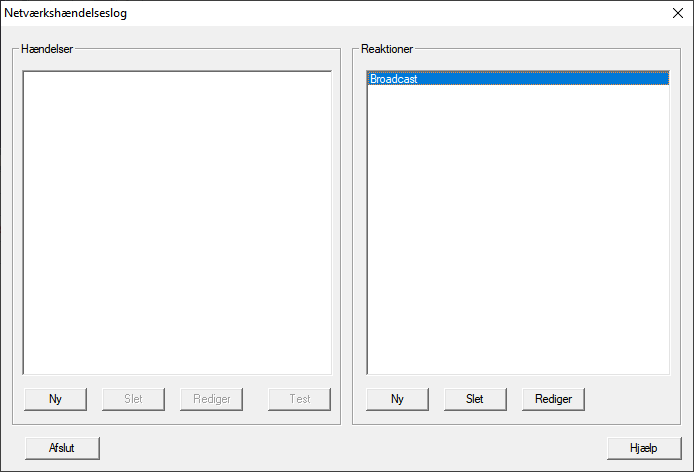

  25. Reaktion er anført i området Reaktioner.

Afventning af timer

  1. Under Hændelser klikkes på knappen Ny.

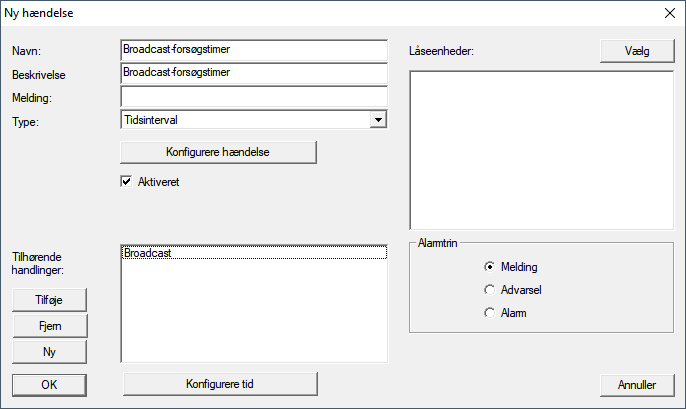

  2. Vinduet Ny hændelse åbnes.
  4. Indtast et navn og en beskrivelse.
  5. I dropdown-menuen Type vælges posten Tidsinterval.
  6. Klik på knappen Konfigurere hændelse.
  7. Vinduet Tidsintervalhændelse.
  9. Angiv tidsforsinkelsen imellem RingCast-start og LSM-backupstart.

  10. BEMÆRK

    notice

    Fejl i RingCast på grund af parallelsending

    Hvis LSM straks udfører reaktionen, sender de berørte RouterNodes allerede, mens RingCast ikke er afsluttet endnu. RingCast kan dermed afbrydes.

    1. Indstil en forsinkelse, som er et minut længere end den maksimale overførselsvarighed for RingCast (se Maksimal overførselsvarighed i RingCast).
  11. Klik på ikonet OK.
  12. Vinduet Tidsintervalhændelse lukkes.
  13. Klik på knappen Tilføje.

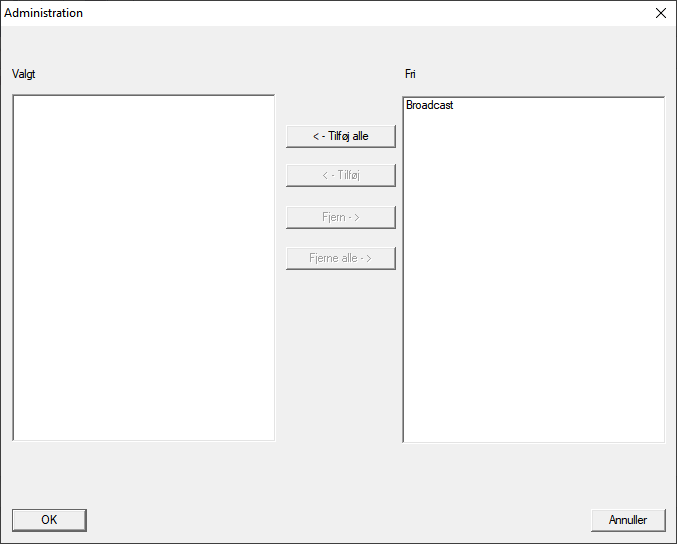

  14. Vinduet Administration åbnes.
  16. Markér den reaktion, som du netop har oprettet, og som skal udløses, når timer-hændelsen udløber uden at blive afbrudt.
  17. Klik på knappen ← Tilføj.
  18. Klik på ikonet OK.
  19. Vinduet Administration lukkes.
  20. Aktionen vises i listen over aktioner, som hører til hændelsen.
  22. Klik på ikonet OK.
  23. Vinduet Ny hændelse lukkes.

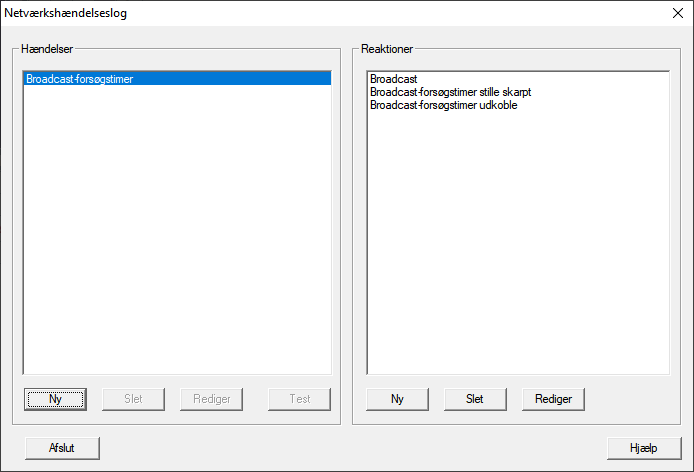

  24. Reaktioner indeholder to ekstraposter med endelserne "frakobling" og "tilkobling".

Start af timer

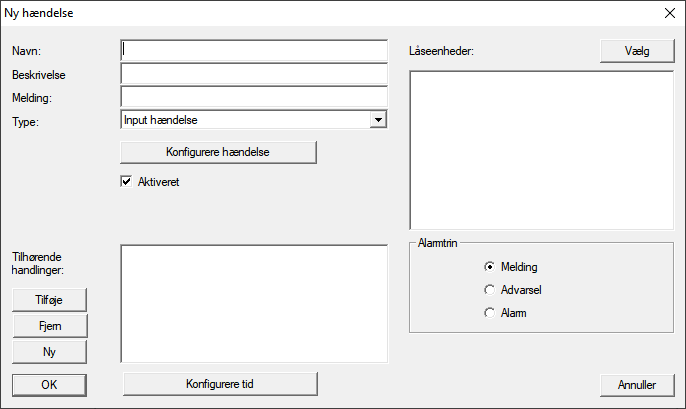

  1. Under Hændelser klikkes på knappen Ny.
  2. Vinduet Ny hændelse åbnes.
  4. Indtast et navn og en beskrivelse.
  5. I dropdown-menuen Type vælges posten Input hændelse.
  6. Klik på knappen Konfigurere hændelse.
  7. Vinduet Input hændelse åbnes.
  9. Under Vælge input vælges den input, som udløser RingCast.
  10. Under Input andrer sig vælges, hvornår input starter RingCast.
    fra 0 til 1: RingCast starter, når signalet er tilsluttet.
    fra 1 til 0: RingCast starter, når signalet ikke længere er tilsluttet.
    begge: RingCast starter, når signalet er tilsluttet og når det ikke længere er tilsluttet.
  11. Klik på ikonet OK.
  12. Vinduet Input hændelse lukkes.
  13. Klik på knappen Vælg.

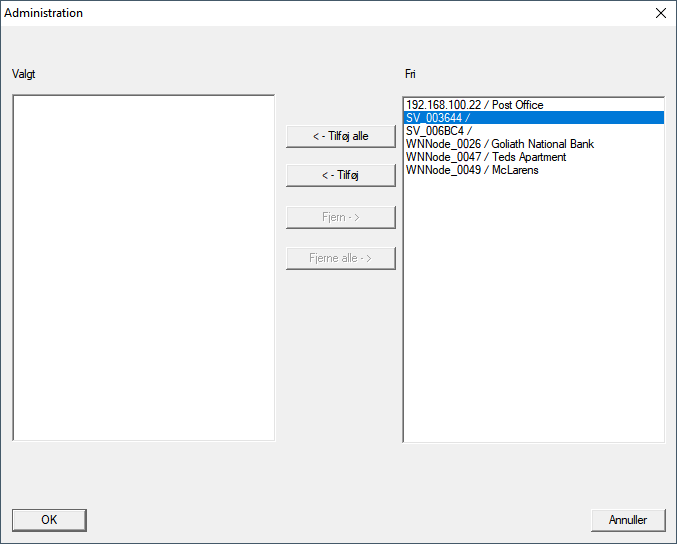

  14. Vinduet Administration åbnes.
  16. Markér den router, som er initiator i RingCast (den RouterNode, som først før input).
  17. Klik på knappen ← Tilføj.
  18. Vinduet Administration lukkes.
  19. RouterNode vises i listen over låsesystemer, som hører til hændelsen.
  21. Klik på knappen Tilføje.
  22. Vinduet Administration åbnes.
  23. Markér de før oprettede reaktioner med endelsen "tilkobling".
  24. Klik på knappen ← Tilføj.
  25. Klik på ikonet OK.
  26. Vinduet Administration lukkes.

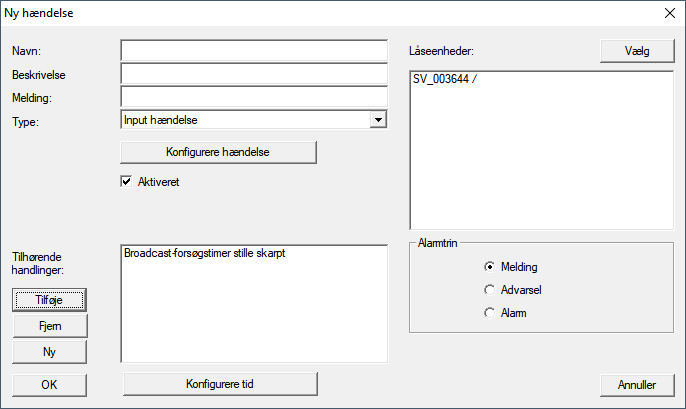

  27. Aktionen vises i listen over aktioner, som hører til hændelsen.
  29. Klik på ikonet OK.
  30. Vinduet Ny hændelse lukkes.
  1. LSM-backup er oprettet.

Afbryd timer

  1. Ved den centrale output-router indstilles mindst en digital udgang på Input receipt short eller Input receipt static (se RouterNode: Digital udgang).
  1. Forbind en ledig input-indgang med en digital udgang med inputkvittering ved den centrale outputrouter (se Central outputrouter).
  2. Via Netværk vælges posten Hændelseslog.

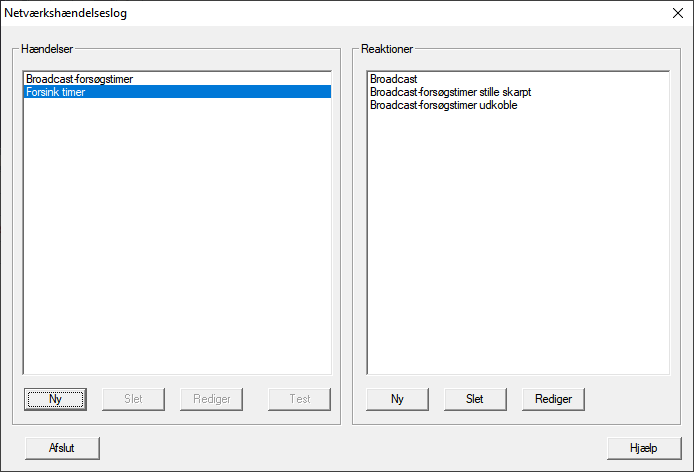

  3. Vinduet Netværkshændelseslog åbnes.
  4. Under Hændelser klikkes på knappen Ny.

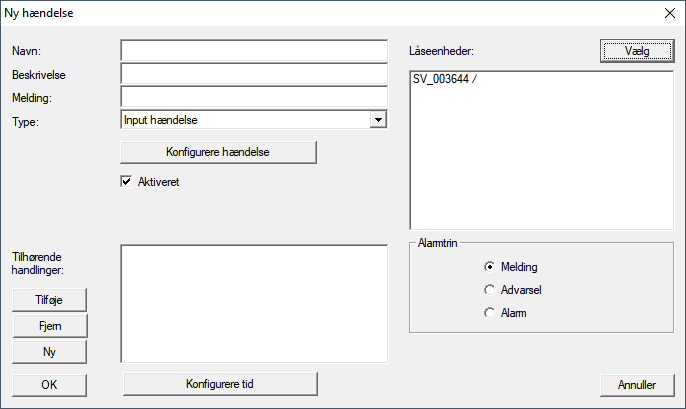

  5. Vinduet Ny hændelse åbnes.
  6. Indtast et navn for hændelsen, f.eks. "Backup afbrydelse".
  7. I dropdown-menuen Type vælges posten Input hændelse.
  8. Klik på knappen Konfigurere hændelse.

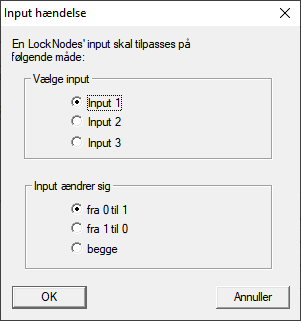

  9. Vinduet Input hændelse åbnes.
  10. Under Vælge input vælges den input, hvor kvitteringen af den centrale outputrouter oprettes.
  11. Under Input andrer sig vælges funktionen fra 1 til 0.
  12. Klik på ikonet OK.
  13. Vinduet Input hændelse lukkes.
  14. Klik på knappen Tilføje.
  15. Vinduet Administration åbnes.
  16. Markér de før oprettede reaktioner med endelsen "frakobling".
  17. Klik på knappen ← Tilføj.
  18. Reaktion
  19. Klik på ikonet OK.
  20. Vinduet Administration lukkes.
  21. Aktionen vises i listen over aktioner, som hører til hændelsen.
  22. Klik på ikonet OK.
  23. Vinduet Netværkshændelseslog lukkes.
  1. LSM-backup-afbrydelse er oprettet.

Overfør ændringerne til kommunikationsknudepunktet, som er tildelt RouterNode (se LSM-import).

Flere informationer om oprettelse om oprettelse af en hændelse og en reaktion findes i LSM-manualen.
