RouterNode: digitale uitgang - WaveNet

U kunt in het dropdownmenu I/O application de volgende notities uitkiezen:

Standard

Standaard invoer.

U kunt in het dropdownmenu Output instellen wanneer de uitgang in de RouterNode schakelt:

Output	Standaard invoer. De RouterNode schakelt de uitgang niet. U kunt de uitgang met de hand schakelen (zie IO-status en reactievermogen LockNode).
Authorised	De uitgang schakelt bij een bevoegd identificatiemedium bij een of meerdere willekeurige sluitelementen met een aan de RouterNode toegewezen LockNode ca. een seconde lang. Het identificatiemedium moet in het sluitsysteem aanwezig zijn.
Unauthorised attempt	De uitgang schakelt bij een onbevoegd identificatiemedium bij een of meerdere willekeurige sluitelementen met een aan de RouterNode toegewezen LockNode ca. een seconde lang. Het identificatiemedium moet in het sluitsysteem aanwezig zijn.
All LN events	De uitgang schakelt bij een willekeurig identificatiemedium bij een of meerdere willekeurige sluitelementen met een aan de RouterNode toegewezen LockNode ca. een seconde lang. Het identificatiemedium moet in het sluitsysteem aanwezig zijn.
Input receipt short (aan alle LockNodes)	De uitgang schakelt wanneer de reactie (zie RouterNode: digitale ingang) op een signaal bij de betreffende ingang bij alle LockNodes is uitgevoerd (=input) gedurende ca. een seconde.
Input receipt static (aan alle LockNodes)	De uitgang schakelt wanneer de reactie (zie RouterNode: digitale ingang) op een signaal bij de betreffende ingang bij alle LockNodes is uitgevoerd. Zolang de input na afronding van de reactie blijft bestaan, blijft de uitgang geschakeld.

Uitgang 1

Relaisuitgang, bestaat uit O1.NC, O1.NO en O1.COM

NC=Normally connected, is in de rusttoestand verbonden met COM.
NO=Normally open, is in de rusttoestand niet verbonden met COM.

Wanneer de uitgang wordt geschakeld, reageert het relais en schakelt van de rusttoestand om naar toestand onder voeding.

Uitgang 2

Digitale uitgang (Open Drain), max. 12 V_DC, max. 100 mA (Ohms-belasting)

Wanneer de uitgang wordt geschakeld, wordt de uitgang aangesloten op het aardpotentiaal.

Uitgang 3

Digitale uitgang (Open Drain), max. 12 V_DC, max. 100 mA (Ohms-belasting)

Wanneer de uitgang wordt geschakeld, wordt de uitgang aangesloten op het aardpotentiaal.

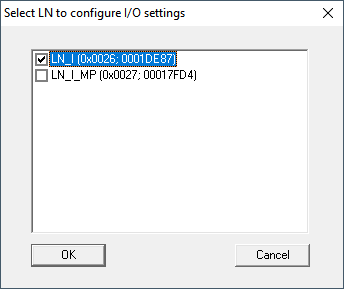

U kunt met de button Select LN het venster Select LN to configure I/O settings openen. Selecteer hier de LockNodes in sluitelementen. Bevoegde toegangen resp. onbevoegde toegangspogingen bij dezelfde sluitelementen (LockNodes) worden doorgegeven aan de LSM.

In de LSM kunt u met de gebeurtenismanager reageren op de doorgegeven gebeurtenis.

U kunt in het dropdownmenu Report events to management system instellen welke gebeurtenissen bij de eerder gemarkeerde LockNodes worden doorgegeven aan de LSM:

None	Standaard invoer. Er bestaat geen gebeurtenis en geen verdere doorgaven.
Authorised	Bevoegde passages bij de gemarkeerde sluitelementen (LockNodes) worden doorgegeven aan de LSM (= gebeurtenis die aan de LSM wordt doorgegeven).
Unauthorised attempt	Onbevoegde toegangspogingen bij de gemarkeerde sluitelementen (LockNodes) worden doorgegeven aan de LSM (= gebeurtenis die aan de LSM wordt doorgegeven).
All LN events	Bevoegde passages en onbevoegde toegangspogingen bij de gemarkeerde sluitelementen (LockNodes) worden doorgegeven aan de LSM (= gebeurtenis die aan de LSM wordt doorgegeven).

U kunt ook direct bij de LockNodes instellen of de LockNodes gebeurtenissen doorgeven aan de RouterNode (zie LockNode).

Kies hier de gebeurtenis uit die leidt tot doorgave aan de LSM. Wanneer de hier vastgelegde gebeurtenis zich ((Authorised, Unauthorised attempt of All LN events) bij de sluitelementen met (LockNodes), die u vooraf hebt bepaald (Select LN) voordoet, dan wordt de gebeurtenis doorgegeven aan de LSM.

OPMERKING

Dezelfde gebeurtenis doorgeven

U kunt LockNodes (en dus het sluitelement waarin de LockNode is gemonteerd) niet markeren en er zo voor zorgen dat de gebeurtenissen niet worden doorgegeven. Wanneer u de gebeurtenissen laat doorgeven, geldt dezelfde gebeurtenis voor alle (in Select LN) gemarkeerde LockNodes.

U kunt bijvoorbeeld niet voor de ene LockNode alleen bevoegde passages doorgeven en voor een andere alleen onbevoegde toegangspogingen.
