État E/S et réactivité des LockNode - WaveNet

Vous pouvez vérifier les points suivants :

  • Signal à chaque entrée
  • Résultats de la dernière diffusion pour chaque appareil
  • État des sorties
  • Tension analogique présente

Vous pouvez également activer manuellement les sorties.

NOTE

notice

Activation manuelle bloquée

Vous pouvez activer la sortie en fonction des supports d’utilisation ou de l’achèvement des réactions (voir Configuration E/S et fonctions de protection). Les sorties contrôlées par la configuration E/S ne peuvent pas être activées manuellement.

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  2. RouterNode alimenté en électricité.
  3. RouterNode relié au système WaveNet (voir Ajouter un RouterNode au WaveNet).
  1. Avec le bouton droit de la souris, cliquez sur l’entrée du RouterNode dont vous voulez consulter l’état E/S.

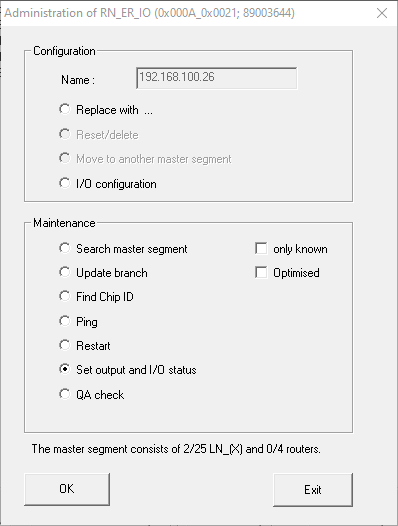

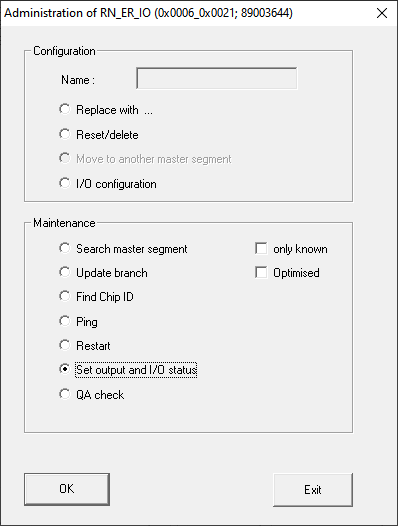

  2. La fenêtre Administration s’ouvre.
  4. Dans la zone Maintenance, sélectionnez l’option Set output and I/O status.
  5. La fenêtre Administration se ferme.
  1. La fenêtre I/O status s’ouvre.

État des entrées

Dans la zone Status of inputs, vous pouvez consulter l’état des entrées (qui valent pour RN et RN2) :

État des entrées

Signification

Désactivé

Aucun signal n’arrive à l’entrée. La tension présente est inférieure à la tension de référence.

Activé

Un signal arrive à l’entrée. La tension présente est supérieure à la tension de référence.

Tensions de référence (RN et RN2)

<0,9 VCC

LOW (aucun signal)

>2,1 VCC

HIGH (signal)

État/réactivité des LockNode

Dans la zone Status of inputs, vous pouvez en outre afficher le comportement des LockNode au cours de la dernière diffusion :

Erreur

Aucune réponse

Abouti

Échec du traitement de la commande dans le LockNode de la fermeture.

Deux possibilités :

  • La fermeture correspondant au LockNode n’a pas pu recevoir la commande et n’a donc pas pu y répondre.
  • La fermeture correspondant au LockNode a reçu la commande, mais le RouterNode n’a pas reçu la réponse.

La fermeture correspondant au LockNode a reçu la commande et le RouterNode a reçu la réponse.

État des sorties

Dans la zone Status and settings of outputs, vous pouvez voir l’état des sorties et activer manuellement des sorties.

État des entrées

Signification

Output

La sortie est activée.

Output

La sortie n’est pas activée.

  1. Cochez la case Output de la sortie que vous voulez activer ou décochez la case Output des sorties que vous voulez désactiver.
  2. Cliquez sur le bouton Set.
  3. La fenêtre I/O status se ferme.
  4. La fenêtre WaveNetManager s’ouvre.
  1. Sortie activée.
