Stato IO e capacità di reazione LockNode - WaveNet

È possibile controllare quanto segue:

  • Segnale sul rispettivo ingresso
  • Risultati dell'ultimo broadcast per ogni dispositivo
  • Stato delle uscite
  • Tensione analogica presente

È anche possibile commutare le uscite manualmente.

NOTA

notice

Commutazione manuale bloccata

È possibile commutare l'uscita a seconda del mezzo di identificazione o delle reazioni completate (vedere Configurazione I/O e funzioni di protezione). Le uscite controllate dalla configurazione IO non possono essere commutate manualmente.

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  2. RouterNode alimentato elettricamente.
  3. RouterNode collegato alla WaveNet (vedere RouterNode da aggiungere a WaveNet).
  1. Fare clic con il tasto destro del mouse sulla voce del RouterNode di cui si desidera visualizzare lo stato IO.

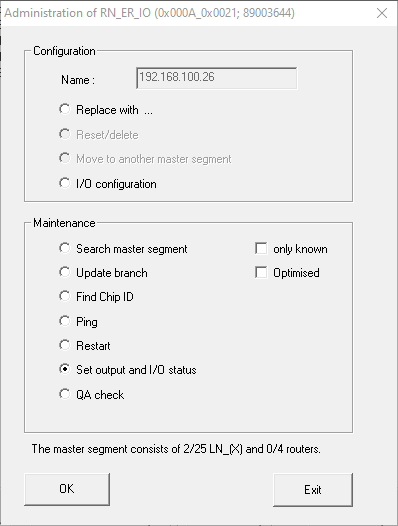

  2. La finestra Administration si apre.
  4. Selezionare nell’area Maintenance l’opzione Set output and I/O status.
  5. La finestra Administration si chiude.
  1. La finestra I/O status si apre.

Stato degli ingressi

Nell’area Status of inputs è possibile vedere lo stato degli ingressi (valido per RN e RN2):

Stato degli ingressi

Significato

Off

Non c'è segnale all'ingresso. La tensione applicata è inferiore alla tensione di riferimento.

On

All’ingresso è presente un segnale. La tensione applicata è superiore alla tensione di riferimento.

Tensioni di riferimento (RN e RN2)

<0,9 VDC

LOW (nessun segnale)

>2,1 VDC

HIGH (segnale)

Stato/capacità di reazione dei LockNode

Nell’area Status of inputs è possibile inoltre vedere il comportamento dei LockNode nel corso dell’ultimo broadcast:

Errore

Nessuna risposta

Operazione completata con successo

Il comando nel LockNode della chiusura è stato elaborato in modo errato.

In questo caso vi sono due possibilità:

  • La chiusura con il LockNode non ha ricevuto il comando e quindi non ha risposto.
  • La chiusura con il LockNode ha ricevuto il comando, ma il RouterNode non riceve la risposta.

La chiusura con il LockNode ha ricevuto il comando e il RouterNode ha ricevuto la risposta.

Stato delle uscite

Nell’area Status and settings of outputs è possibile vedere lo stato delle uscite e le uscite possono essere commutate manualmente.

Stato degli ingressi

Significato

Output

L'uscita è commutata.

Output

L'uscita non è commutata.

  1. Attivare la casella di controllo Output dell'uscita che si desidera commutare o disattivare la casella di controllo Output, che non si desidera più commutare.
  2. Fare clic sul tasto Set.
  3. La finestra I/O status si chiude.
  4. La finestra WaveNetManager si apre.
  1. Uscita commutata.
