IO-status og LockNode-reaktionsevne - WaveNet

Følgende kan kontrolleres:

  • Signal ved den pågældende indgang
  • Resultater for den sidste broadcast for hver enhed
  • Udgangenes status
  • Tilsluttet analog spænding

Derudover kan udgangene også kobles manuelt.

BEMÆRK

notice

Manuel kobling spærret

Udgangen kan kobles afhængigt af identifikationsmedier eller tilsluttede reaktioner (se I/O-konfiguration og beskyttelsesfunktioner). Udgange, som styres af IO-konfigurationen, kan ikke kobles manuelt.

  1. WaveNet-manager åbnet via LSM (se Best Practice: Fra LSM-softwaren).
  2. RouterNode forsynet med strøm.
  3. RouterNode forbundet med WaveNet (se Tilføjelse af RouterNode til WaveNet).

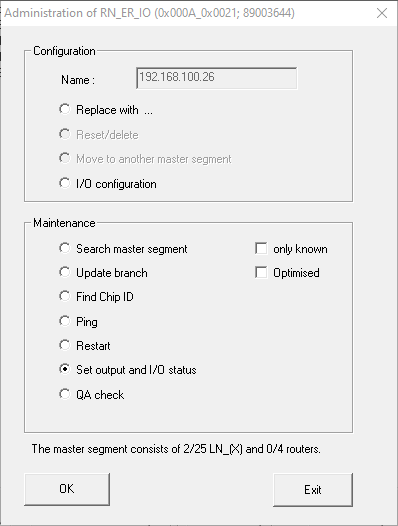

  1. Klik med højre musetast på posten for den RouterNode, hvis IO-status skal udlæses.
  2. Vinduet Administration åbnes.

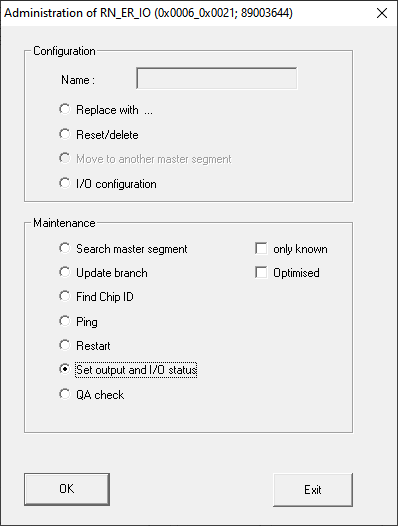

  4. Under Maintenance vælges funktionen Set output and I/O status.
  5. Vinduet Administration lukkes.
  1. Vinduet I/O status åbnes.

Indgangenes status

I området Status of inputs ses indgangenes status (gælder for RN og RN2):

Indgangenes status

Betydning

Fra

Der er ikke tilsluttet noget signal ved indgangen. Den tilsluttede spænding er mindre end referencespændingen.

Til

Der er tilsluttet et signal ved indgangen. Den tilsluttede spænding er højere end referencespændingen.

Referencespændinger (RN og RN2)

<0,9 VDC

LOW (intet signal)

>2,1 VDC

HIGH (signal)

Status/reaktionsevne for LockNodes

I området Status of inputs ses derudover adfærden for LockNodes ved sidste broadcast:

Fejl

Intet svar

Succes

Forarbejdning af kommando i LockNode for låsesystem fejlbehæftet.

Her er der to muligheder:

  • Låsesystem med LockNode har ikke modtaget kommando og har derfor ikke svaret.
  • Låsesystem med LockNode har modtaget kommando, men RouterNode har ikke modtaget svaret.

Låsesystemet med LockNode har modtaget kommandoen, og RouterNode har modtaget svaret.

Udgangenes status

I området Status and settings of outputs ses udgangenes status, og udgangene kan kobles manuelt.

Indgangenes status

Betydning

Output

Udgang er koblet.

Output

Udgang er ikke koblet.

  1. Aktivér afkrydsningsfeltet Output for udgangen, som skal kobles, eller deaktivér afkrydsningsfeltet Output, som ikke længere skal kobles.
  2. Klik på knappen Set.
  3. Vinduet I/O status lukkes.
  4. Vinduet WaveNetManager åbnes.
  1. Udgang koblet.
