IO-Status und LockNode-Reaktionsfähigkeit - WaveNet

Sie können Folgendes prüfen:

  • Signal am jeweiligen Eingang
  • Ergebnisse des letzten Broadcasts für jedes Gerät
  • Status der Ausgänge
  • Anliegende analoge Spannung

Zusätzlich können Sie die Ausgänge auch manuell schalten.

HINWEIS

notice

Manuelles Schalten gesperrt

Sie können den Ausgang abhängig von Identifikationsmedien oder abgeschlossenen Reaktionen schalten (siehe I/O-Konfiguration und Schutzfunktionen). Ausgänge, die durch die IO-Konfiguration gesteuert werden, können nicht manuell geschaltet werden.

  1. WaveNet-Manager über LSM geöffnet (siehe Best Practice: Aus der LSM-Software).
  2. RouterNode mit Strom versorgt.
  3. RouterNode mit WaveNet verbunden (siehe RouterNode dem WaveNet hinzufügen).
  1. Klicken Sie mit der rechten Maustaste auf den Eintrag des RouterNodes, dessen IO-Status Sie auslesen wollen.

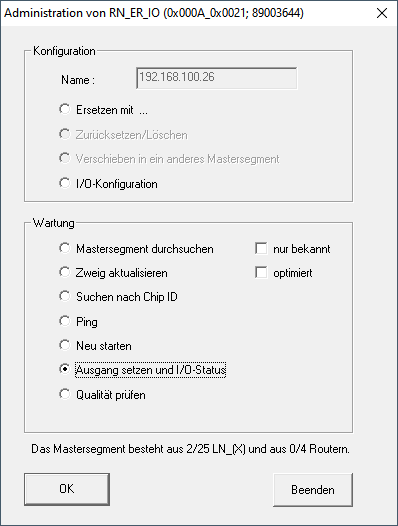

  2. Fenster Administration öffnet sich.
  4. Wählen Sie im Bereich Wartung die Option Ausgang setzen und I/O-Status.
  5. Fenster Administration schließt sich.

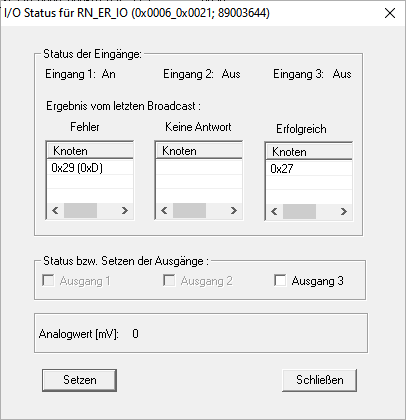

  1. Fenster I/O Status öffnet sich.

Status der Eingänge

Im Bereich Status der Eingänge sehen Sie den Status der Eingänge (gültig für RN und RN2):

Status der Eingänge

Bedeutung

Aus

Am Eingang liegt kein Signal an. Die anliegende Spannung ist niedriger als die Vergleichsspannung.

An

Am Eingang liegt ein Signal an. Die anliegende Spannung ist höher als die Vergleichsspannung.

Vergleichsspannungen (RN und RN2)

<0,9 VDC

LOW (kein Signal)

>2,1 VDC

HIGH (Signal)

Status/Reaktionsfähigkeit der LockNodes

Im Bereich Status der Eingänge sehen Sie außerdem das Verhalten der LockNodes beim letzten Broadcast:

Fehler

Keine Antwort

Erfolgreich

Verarbeitung des Befehls im LockNode der Schließung fehlerhaft.

Hier gibt es zwei Möglichkeiten:

  • Schließung mit LockNode hat Befehl nicht empfangen und deshalb nicht geantwortet.
  • Schließung mit LockNode hat Befehl empfangen, RouterNode aber die Antwort nicht empfangen.

Die Schließung mit dem LockNode hat den Befehl empfangen und der RouterNode die Antwort empfangen.

Status der Ausgänge

Im Bereich Status bzw. Setzen der Ausgänge sehen Sie den Status der Ausgänge und können Ausgänge manuell schalten.

Status der Eingänge

Bedeutung

Ausgang

Ausgang ist geschalten.

Ausgang

Ausgang ist nicht geschalten.

  1. Aktivieren Sie die Checkbox Ausgang des Ausgangs, den Sie schalten wollen bzw. deaktivieren Sie die Checkbox Ausgang, den Sie nicht mehr schalten wollen.
  2. Klicken Sie auf die Schaltfläche Setzen.
  3. Fenster I/O Status schließt sich.
  4. Fenster WaveNetManageröffnet sich.
  1. Ausgang geschalten.
