I/O-status och LockNode-reaktionsförmåga - WaveNet

Du kan kontrollera följande:

  • Signal på respektive ingång
  • Resultat från senaste broadcasts för varje enhet
  • Utgångarnas status
  • Aktiv analog spänning

Du kan dessutom aktivera utgångarna manuellt.

INFO

notice

Manuell aktivering spärrad

Du kan aktivera utgången oberoende av identifikationsmedier eller avslutade reaktioner (se I/O-konfiguration och skyddsfunktioner). Utgångar som styrs genom I/O-konfigurationen kan inte aktiveras manuellt.

  1. WaveNet Manager öppnat via LSM (se Bästa praxis: Från LSM-programmet:).
  2. RouterNode strömförsörjs.
  3. RouterNode ansluten till WaveNet (se Lägga till RouterNode i WaveNet).
  1. Högerklicka på posten till den RouterNode vars I/O-status du vill hämta.

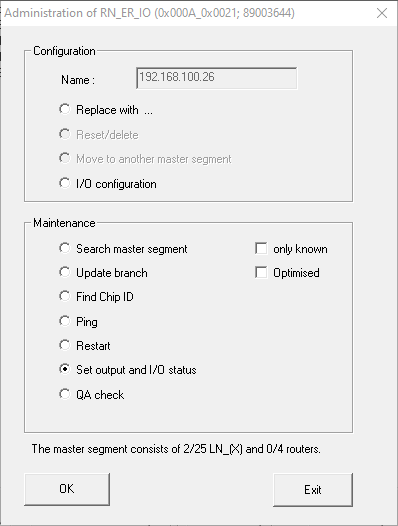

  2. Fönstret Administration öppnas.

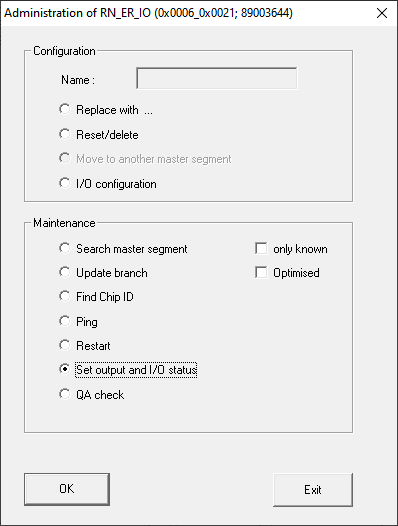

  4. I området Maintenance väljer du alternativet Set output and I/O status.
  5. Fönstret Administration stängs.
  1. Fönstret I/O status öppnas.

Ingångarnas status

I området Status of inputs ser du status för ingångarna (RN och RN2):

Ingångarnas status

Betydelse

Från

Det finns ingen signal i ingången. Den aktiva spänningen är lägre än jämförelsespänningen.

Till

Det finns en signal i ingången. Den aktiva spänningen är högre än jämförelsespänningen.

Jämförelsespänning (RN och RN2)

<0,9 VDC

LOW (ingen signal)

>2,1 VDC

HIGH (signal)

Status/reaktionsförmåga för LockNodes

I området Status of inputs visas dessutom hur LockNodes reagerade på senaste broadcast.

Fel

Inget svar

Lyckades

Bearbetning av kommandot i låsets LockNode felaktig.

Här finns det två möjligheter:

  • Lås med LockNode har inte tagit emot kommandot och har därför inte svarat.
  • Lås med LockNode har tagit emot kommandot men RouterNode har inte tagit emot svaret.

Lås med LockNode har tagit emot kommandot men RouterNode har tagit emot svaret.

Utgångarnas status

I området Status and settings of outputs ser du utgångarnas status och kan aktivera utgångarna manuellt.

Ingångarnas status

Betydelse

Output

Utgång är aktiverad.

Output

Utgång är inte aktiverad.

  1. Markera kryssrutan Output till den utgång som du vill aktivera eller avmarkera kryssrutan Output om du vill avaktivera den.
  2. Klicka på knappen Set.
  3. Fönstret I/O status stängs.
  4. Fönstret WaveNetManager öppnas.
  1. Utgång aktiverad.
