RouterNode : sortie numérique - WaveNet

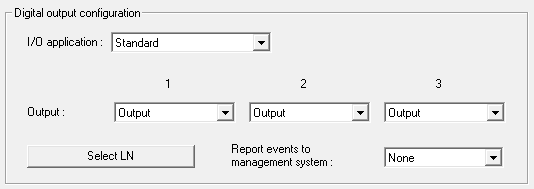

Dans le menu déroulant , vous avez le choix entre les entrées suivantes :
Standard | Entrée standard. |
Dans le menu déroulant , vous pouvez définir le moment où la sortie s’active dans le RouterNode :
Output | Entrée standard. Le RouterNode n’active pas la sortie. Vous pouvez activer manuellement la sortie (voir État E/S et réactivité des LockNode). |
Authorised | La sortie s’active lorsqu’un support d’authentification autorisé est présenté à une ou plusieurs fermetures pouvant être choisies librement, assorties d’un LockNode rattaché au RouterNode pendant environ une seconde. Le support d'identification doit être disponible dans le système de fermeture. |
Unauthorised attempt | La sortie s’active lorsqu’un support d’authentification non autorisé est présenté à une ou plusieurs fermetures pouvant être choisies librement, assorties d’un LockNode rattaché au RouterNode pendant environ une seconde. Le support d'identification doit être disponible dans le système de fermeture. |
All LN events | La sortie s’active lorsqu’un support d’authentification quelconque est présenté à une ou plusieurs fermetures pouvant être choisies librement, assorties d’un LockNode rattaché au RouterNode pendant environ une seconde. Le support d'identification doit être disponible dans le système de fermeture. |
Input receipt short (sur tous les LockNode) | La sortie s’active lorsque la réaction (voir RouterNode : entrée numérique) est réalisée par un signal sur l’entrée correspondante pour tous les LockNode pendant env. une seconde. |
Input receipt static (sur tous les LockNode) | La sortie s’active lorsque la réaction (voir RouterNode : entrée numérique) est réalisée par un signal sur l’entrée correspondante pour tous les LockNode. Tant que l’événement entrant persiste après l’achèvement de la réaction, la sortie reste activée. |
Sortie 1 | O1 | Sortie relais, composée de O1.NC, O1.NO et O1.COM
Lorsque la sortie est activée, le relais s’enclenche et passe du mode veille au mode sous tension. |
Sortie 2 | O2 | Sortie numérique (Drain ouvert), max. 12 VCC, max. 100 mA (charge ohmique) Lorsque la sortie est activée, elle est reliée au potentiel de terre. |
Sortie 3 | O3 | Sortie numérique (Drain ouvert), max. 12 VCC, max. 100 mA (charge ohmique) Lorsque la sortie est activée, elle est reliée au potentiel de terre. |

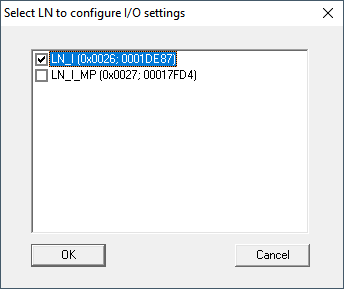

Avec le bouton Select LN, vous pouvez ouvrir la fenêtre Select LN to configure I/O settings. Sélectionnez ici les LockNode des fermetures. Les accès autorisés ou tentatives d'accès non autorisées à ces fermetures (LockNode) sont transmis au LSM.
Dans le LSM, vous pouvez réagir aux événements transmis dans le Gestionnaire événements.
Dans le menu déroulant , vous pouvez définir les événements des LockNode marqués précédemment qui doivent être transmis au LSM :
None | Entrée standard. Absence d’événement et de transmission. |
Authorised | Les accès autorisés aux fermetures marquées (LockNodes) sont transmis au LSM (= événement transmis au LSM). |
Unauthorised attempt | Les tentatives d’accès non autorisées aux fermetures marquées (LockNodes) sont transmises au LSM (= événement transmis au LSM). |
All LN events | Les accès autorisés et tentatives d’accès non autorisées aux fermetures marquées (LockNodes) sont transmis au LSM (= événement transmis au LSM). |
Vous pouvez aussi définir directement dans les LockNode si les LockNode doivent transmettre les événements au RouterNode (voir LockNode).
Ici, sélectionnez l’événement qui déclenche la transmission au LSM. Si l’événement défini ici (Authorised, Unauthorised attempt ou All LN events) parvient aux fermetures (LockNodes) que vous avez préalablement définies (Select LN), l’événement est transmis au LSM.
NOTE
Événements à transmettre
Vous pouvez ne pas marquer certains LockNode (et partant, les fermetures dans lesquelles les LockNode sont intégrés) afin de les exclure de la transmission d’événements. Si vous utilisez la transmission des événements, l’événement est valable pour tous les LockNode marqués (dans Select LN).
Par exemple, vous ne pouvez pas transmettre uniquement les accès autorisés pour un LockNode et uniquement les tentatives d'accès non autorisées pour un autre.
