RouterNode: Digitaler Ausgang - WaveNet

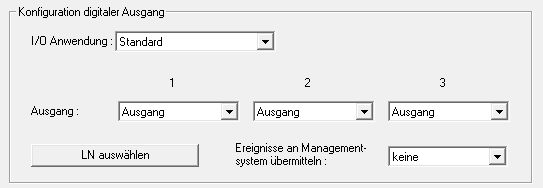

Sie können in der Dropdown-Liste folgende Einträge auswählen:
Standard | Standardeintrag. |
Sie können in der Dropdown-Liste einstellen, wann der Ausgang im RouterNode schaltet:
Ausgang | Standardeintrag. Der RouterNode schaltet den Ausgang nicht. Sie können den Ausgang manuell schalten (siehe IO-Status und LockNode-Reaktionsfähigkeit). |
berechtigt | Der Ausgang schaltet bei einem berechtigten Identifikationsmedium an einer oder mehreren frei wählbaren Schließungen mit einem dem RouterNode zugeordneten LockNode für ca. eine Sekunde. Das Identifikationsmedium muss in der Schließanlage vorhanden sein. |
unberechtigter Versuch | Der Ausgang schaltet bei einem unberechtigten Identifikationsmedium an einer oder mehreren frei wählbaren Schließungen mit einem dem RouterNode zugeordneten LockNode für ca. eine Sekunde. Das Identifikationsmedium muss in der Schließanlage vorhanden sein. |
alle LN Ereignisse | Der Ausgang schaltet bei einem beliebigen Identifikationsmedium an einer oder mehreren frei wählbaren Schließungen mit einem dem RouterNode zugeordneten LockNode für ca. eine Sekunde. Das Identifikationsmedium muss in der Schließanlage vorhanden sein. |
Input Quittung kurz (an allen LockNodes) | Der Ausgang schaltet, wenn die Reaktion (siehe RouterNode: Digitaler Eingang) auf ein Signal am entsprechenden Eingang an allen LockNodes durchgeführt wurde (=Inputereignis) für ca. eine Sekunde. |
Input Quittung statisch (an allen LockNodes) | Der Ausgang schaltet, wenn die Reaktion (siehe RouterNode: Digitaler Eingang) auf ein Signal am entsprechenden Eingang an allen LockNodes durchgeführt wurde. Solange das Inputereignis nach Abschluss der Reaktion anliegt, bleibt der Ausgang geschalten. |
Ausgang 1 | O1 | Relaisausgang, besteht aus O1.NC, O1.NO und O1.COM
Wenn der Ausgang geschalten wird, dann zieht das Relais an und wechselt vom Ruhezustand in den bestromten Zustand. |
Ausgang 2 | O2 | Digitaler Ausgang (Open Drain), max. 12 VDC, max. 100 mA (ohmsche Belastung) Wenn der Ausgang geschalten wird, dann wird der Ausgang mit dem Massepotential verbunden. |
Ausgang 3 | O3 | Digitaler Ausgang (Open Drain), max. 12 VDC, max. 100 mA (ohmsche Belastung) Wenn der Ausgang geschalten wird, dann wird der Ausgang mit dem Massepotential verbunden. |

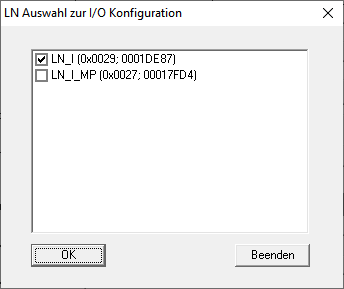

Sie können mit der Schaltfläche LN auswählen das Fenster LN Auswahl zur I/O-Konfiguration öffnen. Wählen Sie hier die LockNodes in Schließungen aus. Berechtigte Zutritte bzw. unberechtigte Zutrittsversuche an diesen Schließungen (LockNodes) werden an die LSM weitergeleitet.
In der LSM können Sie mit mit dem Ereignismanager auf das weitergeleitete Ereignis reagieren.
Sie können in der Dropdown-Liste einstellen, welche Ereignisse an den vorher markierten LockNodes an die LSM weitergeleitet werden:
keine | Standardeintrag. Es gibt kein Ereignis und keine Weiterleitungen. |
berechtigt | Berechtigte Zutritte an den markierten Schließungen (LockNodes) werden an die LSM weitergeleitet (=Ereignis, das an die LSM weitergeleitet wird). |
unberechtigter Versuch | Unberechtigte Zutrittsversuche an den markierten Schließungen (LockNodes) werden an die LSM weitergeleitet (=Ereignis, das an die LSM weitergeleitet wird). |
alle LN Ereignisse | Berechtigte Zutritte und unberechtigte Zutrittsversuche an den markierten Schließungen (LockNodes) werden an die LSM weitergeleitet (=Ereignis, das an die LSM weitergeleitet wird). |
Alternativ können Sie auch direkt an den LockNodes einstellen, ob die LockNodes Ereignisse an den RouterNode weiterleiten (siehe LockNode).
Wählen Sie hier das Ereignis aus, das die Weiterleitung an die LSM auslöst. Wenn das hier festgelegte Ereignis (berechtigt, unberechtigter Versuch oder alle LN Ereignisse)an den Schließungen (LockNodes), die Sie vorher bestimmt haben (LN auswählen) auftritt, dann wird das Ereignis an die LSM weitergeleitet.
HINWEIS
Selbes Ereignis zur Weiterleitung
Sie können LockNodes (und damit die Schließung, in die der LockNode eingebaut ist) nicht markieren und somit von der Ereignisweiterleitung ausnehmen. Wenn Sie die Ereignisweiterleitung nutzen, dann gilt dasselbe Ereignis für alle (in LN auswählen) markierten LockNodes.
Sie können zum Beispiel nicht für einen LockNode nur berechtigte Zutritte und für einen anderen nur unberechtigte Zutrittsversuche weiterleiten.
