RouterNode: uscita digitale - WaveNet

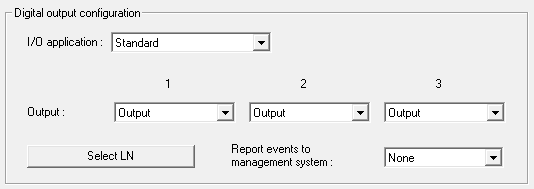

Nell'elenco a discesa selezionare le seguenti voci:
Standard | Impostazione predefinita. |
Nell'elenco a discesa impostare quando l’uscita nel RouterNode commuta:
Output | Impostazione predefinita. Il RouterNode non commuta l'uscita. È possibile commutare manualmente l'uscita (vedere Stato IO e capacità di reazione LockNode). |
Authorised | Se si utilizza un mezzo di identificazione autorizzato, l'uscita commuta su una o più serrature liberamente selezionabili con un LockNode assegnato al RouterNode per circa un secondo. Il mezzo di identificazione deve essere presente nel sistema di chiusura. |
Unauthorised attempt | Se si utilizza un mezzo di identificazione non autorizzato, l'uscita commuta su una o più serrature liberamente selezionabili con un LockNode assegnato al RouterNode per circa un secondo. Il mezzo di identificazione deve essere presente nel sistema di chiusura. |
All LN events | Se si utilizza un mezzo di identificazione a scelta, l'uscita commuta su una o più serrature liberamente selezionabili con un LockNode assegnato al RouterNode per circa un secondo. Il mezzo di identificazione deve essere presente nel sistema di chiusura. |
Input receipt short (su tutti i LockNode) | L'uscita commuta quando la reazione (vedere RouterNode: ingresso digitale) ad un segnale sull'ingresso corrispondente in tutti i LockNode (= evento di ingresso) è stata eseguita per circa un secondo. |
Input receipt static (su tutti i LockNode) | L'uscita commuta quando la reazione (vedere RouterNode: ingresso digitale) ad un segnale sull'ingresso corrispondente è stata eseguita in tutti i LockNode. Finché l'evento di ingresso è presente dopo il completamento della reazione, l'uscita rimane commutata. |
Uscita 1 | O1 | Uscita relè, composta da O1.NC, O1.NO e O1.COM.
Quando l'uscita viene commutata, il relè è eccitato e passa dallo stato di riposo a quello di eccitazione. |
Uscita 2 | O2 | Uscita digitale (Open Drain), max. 12 VDC, max. 100 mA (carico ohmico) Quando l'uscita è commutata, l'uscita è collegata al potenziale di terra. |
Uscita 3 | O3 | Uscita digitale (Open Drain), max. 12 VDC, max. 100 mA (carico ohmico) Quando l'uscita è commutata, l'uscita è collegata al potenziale di terra. |

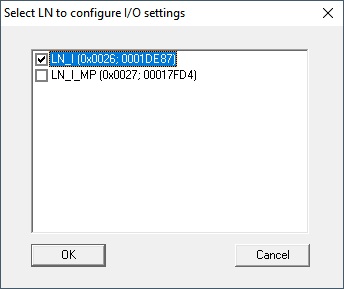

Con il tasto Select LN è possibile aprire la finestra Select LN to configure I/O settings. Selezionare qui i LockNode nelle chiusure. L'accesso autorizzato o i tentativi di accesso non autorizzato a queste chiusure (LockNode) vengono inoltrati all'LSM.
In LSM, si può utilizzare Gestione eventi per reagire all'evento inoltrato.
Nell'elenco a discesa è possibile impostare quali eventi devono essere inoltrati all'LSM nei LockNode precedentemente contrassegnati:
None | Impostazione predefinita. Non c'è nessun evento e nessun inoltro. |
Authorised | Gli accessi autorizzati alle chiusure contrassegnate (LockNode) vengono inoltrati all'LSM (= evento che viene inoltrato all'LSM). |
Unauthorised attempt | Tentativi di accesso non autorizzati alle chiusure contrassegnate (LockNode) vengono inoltrati all'LSM (= evento che viene inoltrato all'LSM). |
All LN events | Accessi autorizzati e tentativi di accesso non autorizzati alle chiusure contrassegnate (LockNode) vengono inoltrati all'LSM (= evento che viene inoltrato all'LSM). |
In alternativa, è anche possibile impostare direttamente sui LockNode se i LockNode devono inoltrare gli eventi al RouterNode (vedere LockNode).
Selezionare l'evento che attiva l'inoltro all'LSM. Se l’evento qui specificato (Authorised, Unauthorised attempt o All LN events) deve avvenire nelle chiusure (LockNode), precedentemente specificate (Select LN) l'evento viene inoltrato a LSM.
NOTA
Stesso evento da inoltrare
Non è possibile selezionare i LockNode (e quindi la chiusura in cui è installato il LockNode) ed escluderli dall'inoltro degli eventi. Se si utilizza l'inoltro di eventi, lo stesso evento si applica a tutti (in Select LN) i LockNode contrassegnati.
Ad esempio, non è possibile inoltrare solo gli accessi autorizzati per un LockNode e i tentativi di accesso non autorizzati per un altro.
