RouterNode: Digital udgang - WaveNet

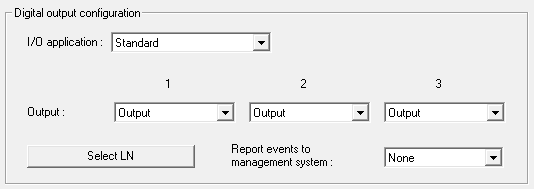

I dropdown-listen I/O application kan følgende poster vælges:

Standard

Standardpost.

I dropdown-listen Output indstilles, hvornår udgangen i RouterNode kobler:

Output	Standardpost. RouterNode kobler ikke udgangen. Udgangen kan kobles manuelt (se IO-status og LockNode-reaktionsevne).
Authorised	Udgangen kobler ved et berettiget identifikationsmedium ved et eller flere frit valgbare låsesystemer med en LockNode, som er tildelt til RouterNode, i ca. et sekund. Identifikationsmediet skal forefindes i låseanlægget.
Unauthorised attempt	Udgangen kobler ved et ikke-berettiget identifikationsmedium ved et eller flere frit valgbare låsesystemer med en LockNode, som er tildelt til RouterNode, i ca. et sekund. Identifikationsmediet skal forefindes i låseanlægget.
All LN events	Udgangen kobler ved et vilkårligt identifikationsmedium ved et eller flere frit valgbare låsesystemer med en LockNode, som er tildelt til RouterNode, i ca. et sekund. Identifikationsmediet skal forefindes i låseanlægget.
Input receipt short (til alle LockNodes)	Udgangen kobler, når reaktionen (se RouterNode: Digital indgang) er gennemført på et signal ved den pågældende indgang ved alle LockNodes (=inputhændelse) i cirka et sekund.
Input receipt static (til alle LockNodes)	Udgangen kobler, når reaktionen (se RouterNode: Digital indgang) er gennemført på et signal ved den pågældende indgang ved alle LockNodes. Sålænge inputhændelsen efter afslutning af reaktionen varer ved, forbliver udgangen koblet.

Udgang 1

Relæudgang, består af O1.NC, O1.NO og O1.COM

NC=Normally connected, er i hviletilstand forbundet med COM.
NO=Normally open, er i hviletilstand ikke forbundet med COM.

Når udgangen kobles, trækker relæet og skifter fra hviletilstand til tilstand under strøm.

Udgang 2

Digital udgang (Open Drain), maks. 12 V_DC, maks. 100 mA (ohmsk belastning)

Når udgangen kobles, forbindes udgangen med jordpotentialet.

Udgang 3

Digital udgang (Open Drain), maks. 12 V_DC, maks. 100 mA (ohmsk belastning)

Når udgangen kobles, forbindes udgangen med jordpotentialet.

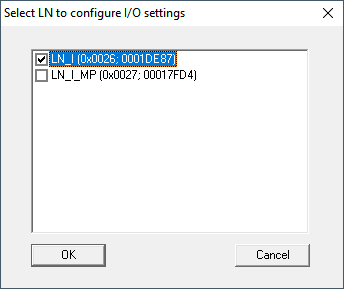

Med knappen Select LN kan vinduet Select LN to configure I/O settings åbnes. Vælg LockNodes i låsesystemerne her. Berettiget adgang eller ikke-berettigede adgangsforsøg til disse låsesystemer (LockNodes) ledes videre til LSM.

I LSM er det med Hændelseslog muligt at reagere på den videreledte hændelse.

I dropdown-listen Report events to management system er det muligt at indstille, hvilke hændelser der ved de før markerede LockNodes skal ledes videre til LSM:

None	Standardpost. Der er ingen hændelse og ingen videreledninger.
Authorised	Berettiget adgang til de markerede låsesystemer (LockNodes) ledes videre til LSM (=hændelse, som ledes videre til LSM).
Unauthorised attempt	Ikke-berettigede adgangsforsøg til de markerede låsesystemer (LockNodes) ledes videre til LSM (=hændelse, som ledes videre til LSM).
All LN events	Berettiget adgang og ikke-berettigede adgangsforsøg til de markerede låsesystemer (LockNodes) ledes videre til LSM (=hændelse, som ledes videre til LSM).

Alternativt er det også muligt at indstille direkte ved LockNodes, om LockNodes skal lede hændelser videre til RouterNode (se LockNode).

Vælg den hændelse her, som udløser videreledningen til LSM. Hvis den her fastlagte hændelse (Authorised, Unauthorised attempt eller All LN events) opstår ved låsesystemerne (LockNodes), som du har bestemt på forhånd (Select LN), ledes hændelsen videre til LSM.

BEMÆRK

Samme hændelse til videreledning

LockNodes (og dermed låsesystemet, hvori den LockNode er indbygget) kan ikke markeres og dermed fjernes fra videreledning af hændelser. Hvis videreledning af hændelser anvendes, gælder samme hændelse for alle (i Select LN) markerede LockNodes.

Du kan f.eks. ikke lede kun berettiget adgang videre for en LockNode og kun ikke-berettigede adgangsforsøg for en anden.
