RouterNode: Digital utgång - WaveNet

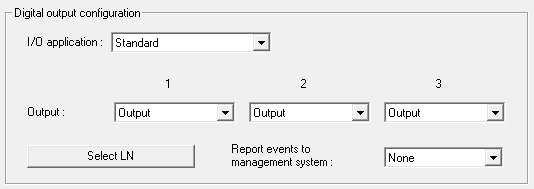

I listrutan kan du välja följande poster:
Standard | Standardpost. |
I listrutan kan du ställa in när utgången ska aktiveras i RouterNode.
Output | Standardpost. RouterNode aktiverar inte utgången. Du kan aktivera utgången manuellt (se I/O-status och LockNode-reaktionsförmåga). |
Authorised | Utgången aktiveras under cirka en sekund om ett behörigt identifikationsmedium används vid ett eller flera valfria lås med en LockNode som är tilldelad aktuell RouterNode. Identifikationsmediet måste finnas i låssystemet. |
Unauthorised attempt | Utgången aktiveras under cirka en sekund om ett obehörigt identifikationsmedium används vid ett eller flera valfria lås med en LockNode som är tilldelad aktuell RouterNode. Identifikationsmediet måste finnas i låssystemet. |
All LN events | Utgången aktiveras under cirka en sekund om ett valfritt identifikationsmedium används vid ett eller flera valfria lås med en LockNode som är tilldelad aktuell RouterNode. Identifikationsmediet måste finnas i låssystemet. |
Input receipt short (på alla LockNodes) | Utgången aktiveras när reaktionen (se RouterNode: Digital ingång) genomfördes på en signal i motsvarande ingång på alla LockNodes under ca en sekund. |
Input receipt static (på alla LockNodes) | Utgången aktiveras när reaktionen (se RouterNode: Digital ingång) genomfördes på en signal i motsvarandeingång på alla LockNodes. Utgången är aktiveras så länge som input-händelsen finns kvar efter avslutad reaktion. |
Utgång 1 | O1 | Reläutgång, består av O1.NC, O1.NO och O1.COM
När utgången aktiveras utlöses reläet och växlar från viloläge till aktivt läge. |
Utgång 2 | O2 | Digital utgång (Open Drain), max. 12 VDC, max. 100 mA (ohmsk belastning) När utgången aktiveras ansluts den till jordpotentialen. |
Utgång 3 | O3 | Digital utgång (Open Drain), max. 12 VDC, max. 100 mA (ohmsk belastning) När utgången aktiveras ansluts den till jordpotentialen. |

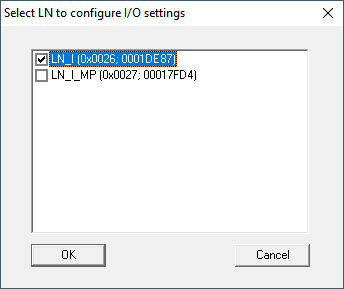

Med knappen Select LN kan du öppna fönstret Select LN to configure I/O settings. Välj ut LockNodes i låsen här. Behöriga tillträden resp. obehöriga tillträdesförsök vid dessa lås (LockNodes) vidarebefordras till LSM.
I LSM kan du reagera på den vidarebefordrade händelsen med Händelsehanterare.
I listrutan kan du ange vilka händelser i tidigare markerade LockNodes som ska skickas vidare till LSM.
None | Standardpost. Det finns ingen händelse och inga vidarebefordringar. |
Authorised | Behöriga tillträden vid de markerade låsen (LockNodes) skickas vidare till LSM (=händelse som skickas vidare till LSM). |
Unauthorised attempt | Obehöriga tillträdesförsök vid de markerade låsen (LockNodes) skickas vidare till LSM (=händelse som skickas vidare till LSM). |
All LN events | Behöriga tillträden och obehöriga tillträdesförsök vid de markerade låsen (LockNodes) skickas vidare till LSM (=händelse som skickas vidare till LSM). |
Alternativt kan du ställa in direkt i LockNodes om de ska skicka vidare händelser till RouterNode (se LockNode).
Välj här den händelse som utlöser vidarebefordran till LSM: När den händelse som fastställts här (Authorised, Unauthorised attempt eller All LN events) uppträder hos de lås (LockNodes), som du tidigare har angett (Select LN) skickas händelsen vidare till LSM.
INFO
Samma händelse skickas vidare
Du kan låta bli att markera LockNodes (och därmed låsen som respektive LockNode är monterat i) för att undanta dem från att skicka händelser vidare. Om du väljer att skicka händelser vidare gäller samma händelse för alla (i Select LN markerade LockNodes.
Du kan till exempel inte skicka vidare enbart behöriga tillträden för en LockNode och bara obehöriga tillträdesförsök för en annan.
