LockNodes - WaveNet

Et kommunikationsproblem (mislykket forsøg på at oprette forbindelse) kendes på et rødt W i LSM (se Overvågning af enheder i netværket). Hvis kommunikationsproblemet fortsat eksisterer efter flere forsøg på at oprette forbindelse, kan dette skyldes flere ting:

  • Blindt punkt for modtagelse på grund af åben dør
  • Routingproblem imellem CommNode-server og RouterNode
  • Kommunikationsproblem imellem CommNode-server og RouterNode, f.eks. på grund af blokeret port 2101
  • (Delvist) netudfald, f.eks. på grund af defekte switches
  • Midlertidig udsættelse af IP-tildeling, f.eks. på grund af servicearbejde i netværket
  • Svage batterier

Batteritilstanden kan du nemt selv teste.

Signalering

Signaleringen af batteritilstanden afhænger af den anvendte LockNode (se Signalering af driftstilstand).

Advarselsmonitor (LSM)

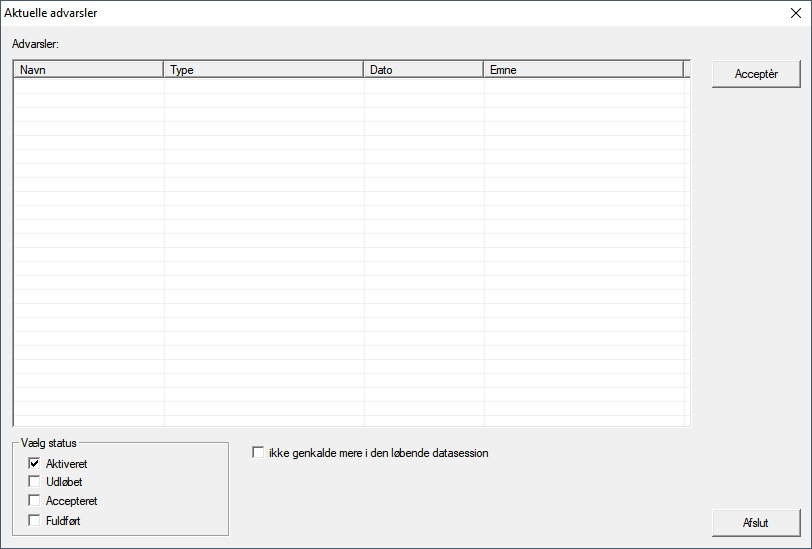

LSM medbringer en advarselsmonitor (Rapporter, post Advarselsmonitor. Der ses batteriadvarsler for alle låsesystemer, som anvendes i låseanlægget. Til meningsfuld udnyttelse af denne funktion kræves en task, der regelmæssigt tester batteritilstanden for de sammenkoblede LockNodes.

Oprettelse af task i LSM

  1. Via Netværk vælges posten Opgavestyring.

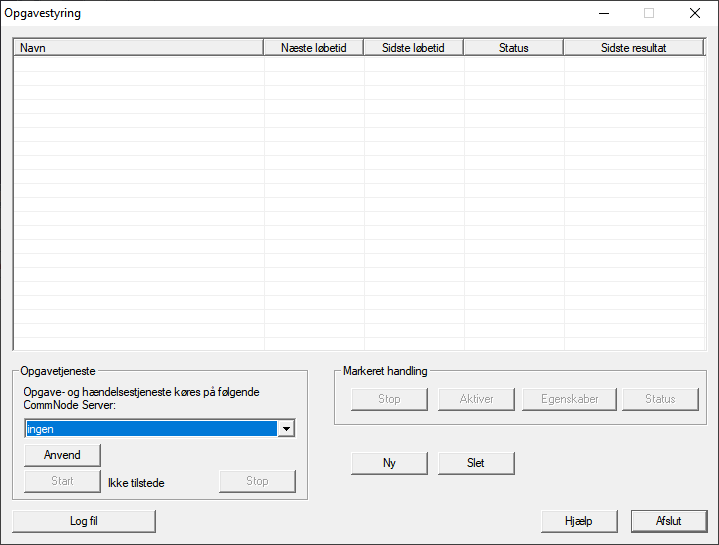

  2. Vinduet Opgavestyring åbnes.
  4. Klik på knappen Ny.

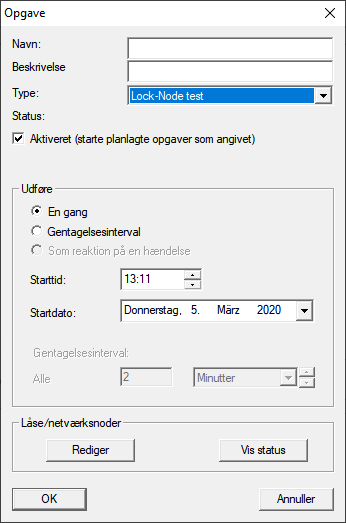

  5. Vinduet Opgave åbnes.
  7. Indtast et navn for tasken, f.eks. "Test batteritilstand".
  8. Indtast eventuelt en beskrivelse.
  9. I dropdown-menuen Type vælges posten Lock-Node test.
  10. Fastlæg et gentagelsesinterval (f.eks. ugentligt=168 timer).
  11. Under Låse/netværksnoder klikkes på knappen Rediger.

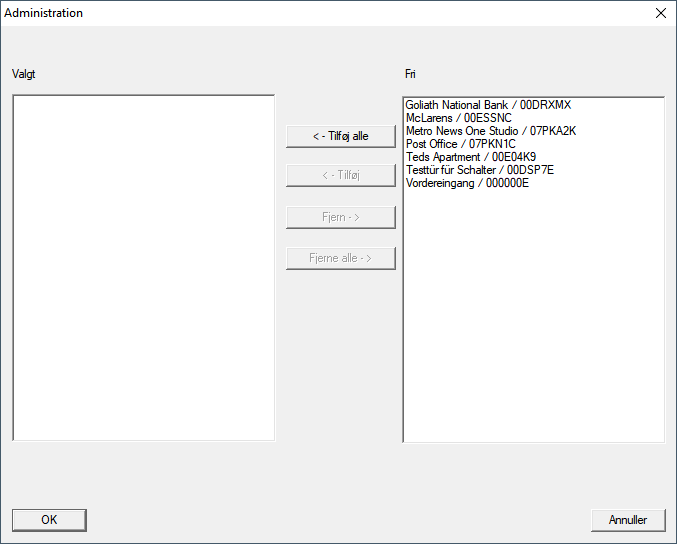

  12. Vinduet Administration åbnes.
  14. Markér alle låsesystemer, hvis batteritilstand skal overvåges (som regel alle låsesystemer, som drives med et batteri og er sammenkoblet).
  15. Klik på knappen ← Tilføj.
  16. De markerede låsesystemer er nu i den venstre spalte.
  17. Klik på ikonet OK.
  18. Vinduet Administration lukkes.
  19. Klik på ikonet OK.
  20. Vinduet Opgave lukkes.
  21. Under Opgavetjeneste i dropdownmenuen Opgave- og hændelsestjeneste køres på følgende CommNode Server vælges den CommNode, som skal anvendes til test af LockNodes.
  22. Klik på knappen Anvend.
  23. Klik på ikonet Afslut.
  24. Påmindelsesvindue åbnes.
  25. Klik på ikonet OK.
  26. Påmindelsesvindue lukkes.
  27. Vinduet Opgavestyring lukkes.
  1. Task oprettet i LSM.

Overførsel til kommunikationsknudepunkt

  1. Via Netværk vælges posten Kommunikationsnoder.
  2. Sørg for, at det netop anvendte kommunikationsknudepunkt er valgt.
  3. Klik på knappen Config filer.
  4. Windows-mappesøgning åbnes.
  5. Sørg for, at CommNode-biblioteket (CommNodeSvr_X_X) er valgt.
  6. Klik på ikonet OK.
  7. Windows-mappesøgning lukkes.
  8. Vinduet LockSysMgr åbnes.
  9. Klik på knappen No.
  10. Vinduet LockSysMgr lukkes.
  11. Vinduet LockSysMgr åbnes.
  12. Klik på ikonet OK.
  13. Vinduet LockSysMgr lukkes.
  14. Klik på knappen Overføre.
  15. Data overføres til kommunikationsknudepunkt.
  16. Vinduet Programmering åbnes.
  17. Klik på ikonet OK.
  18. Vinduet Programmering lukkes.
  1. Task overføres til kommunikationsknudepunkt.

Vis batteriadvarsler

Men de låsesystemer, som skal overvåges, skal du selv tilføje. Visningen af batteriadvarsler kan kontrolleres og indstilles:

  1. LSM åbnet.
  1. Via Rapporter vælges posten Administrer advarsler.

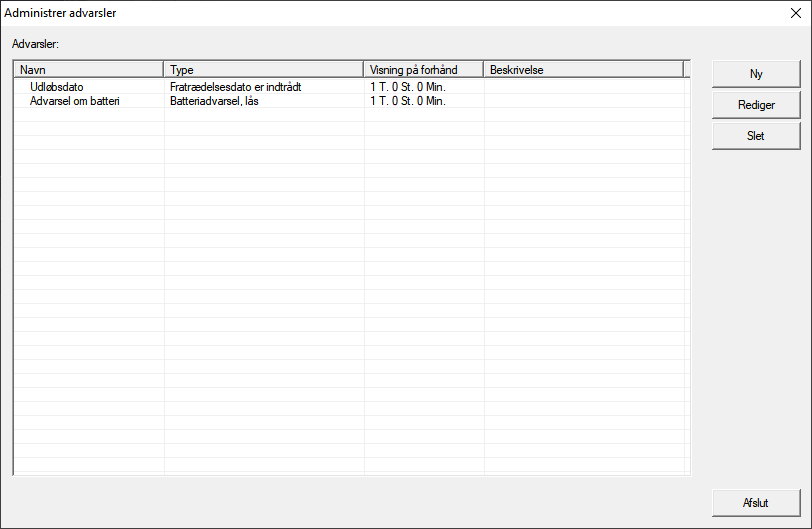

  2. Vinduet Administrer advarsler åbnes.
  4. Markér posten for batteriadvarsel.
  5. Klik på knappen Rediger.

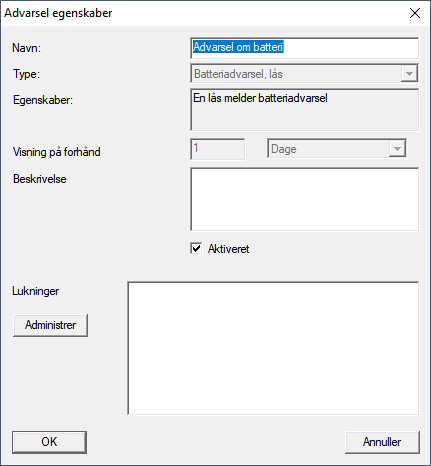

  6. Vinduet Advarsel egenskaber åbnes.
  8. Sørg for, at afkrydsningsfeltet Aktiveret er aktiveret.
  9. Klik på knappen Administrer.

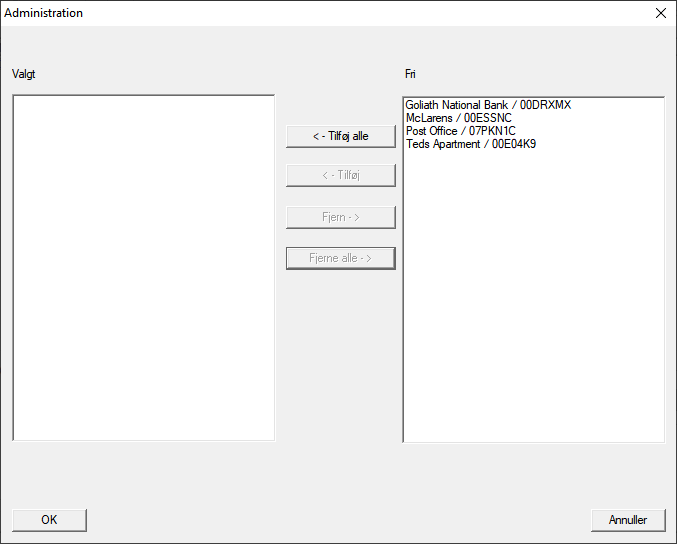

  10. Vinduet Administration åbnes.
  12. Klik på knappen ← Tilføj alle.
  13. Alle låsesystemer tilføjes.
  14. Klik på ikonet OK.
  15. Vinduet Administration lukkes.
  16. Klik på ikonet OK.
  17. Vinduet Advarsel egenskaber lukkes.
