Central output-router - WaveNet

Huruvida den här funktionen är tillgänglig beror på firmware-version (se Firmware-information).

Du kan visa firmware-versionen till en RouterNode via webbgränssnittet (se Webbgränssnitt) eller i OAM-verktygen (se Uppdatera firmware).

Lägga till central output-router

Du kan konfigurera en valfri andra generationens RouterNode (med Ethernet-gränssnitt, WNM.RN2.ER.IO från och med firmware-version 40.10) som central output-router i RingCast. Den centrala output-routern samlar först in alla mottagna input-kvitteringar från alla Ethernet-RouterNodes (ER) som ingår i RingCast och avger först därefter sin egen input-kvittering resp. den output som ställdes in i RouterNode: Digital utgång. Alla andra RouterNodes avger input-kvittering/output som tidigare inställt.

Överföringen sker via Ethernet. Denna output aktiveras alltså alltid som sista output i hela RingCast och visar att alla berörda RingCast-lås har nåtts av kommandot via Ethernet-RouterNodes.

INFO

notice

Central utmatningsrouter i RingCast med R/CR-RouterNodes

Den centrala utmatningsroutern erhåller inmatningskvitteringen från berörda RouterNodes enbart via en Ethernet-anslutning. Den centrala utmatningsroutern ignorerar därför status för RouterNodes som inte är Ethernet-RouterNodes (.ER). När du använder den centrala utmatningsroutern och RingCast även innehåller RouterNodes utan Ethernet-gränssnitt innebär den centrala utmatningsrouterns inmatningskvittering bara att alla lås som är tilldelade en Ethernet-RouterNode har tagit emot kommandot.

  1. Kontrollera status för andra RouterNodes (R/CR) manuellt, oberoende av den centrala utmatningsroutern (se Testa nåbarhet (LSM) och RouterNodes resp. I/O-status och LockNode-reaktionsförmåga).

Om den centrala output-routern inte avger sin input-kvittering eller aktiverar sin output kan de bland annat bero på följande:

  • En eller flera RouterNodes har inte tagit emot datapaketet.
  • En eller flera RouterNodes har inte nått en eller flera LockNodes.
  • Ethernet-anslutning till en eller flera RouterNodes har brutits. RouterNodes kan visserligen ha tagit emot datapaketet trådlöst, men skickar inte längre sina inmatningskvitteringar på grund av den brutna Ethernet-anslutningen.
  1. Högerklicka på posten WaveNet_xx_x i WaveNet Manager.

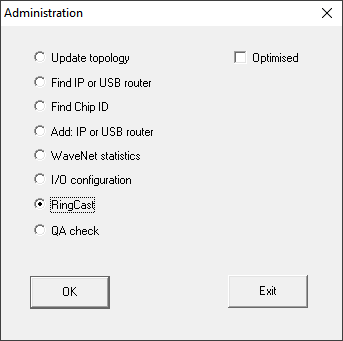

  2. Fönstret Administration öppnas.
  4. Välj alternativet RingCast.
  5. Klicka på knappen OK.
  6. Fönstret Administration stängs.
  7. Fönstret Edit radio domains öppnas.
  9. I listrutan Select domain väljer du namnet på den domän vars centrala output-router du vill fastställa.
  10. Markera den RouterNode som du vill fastställa som central output-router.
  11. Klicka på knappen Set.
  12. Klicka på knappen Save.
  13. Klicka på knappen Avsluta.
  1. Central output-router är fastställd.

Ta bort central output-router

Utan central output-router avger alla RouterNodes (inklusive den tidigare centrala output-routern) input-kvittering/output som tidigare inställt.

  1. Högerklicka på posten WaveNet_xx_x i WaveNet Manager.
  2. Fönstret Administration öppnas.
  4. Välj alternativet RingCast.
  5. Klicka på knappen OK.
  6. Fönstret Administration stängs.
  7. Fönstret Edit radio domains öppnas.
  9. Klicka på den nedre knappen Radera.
  10. Den central output-routern är markerad för borttagning.
  11. Klicka på knappen Save.
  12. Klicka på knappen Avsluta.
  1. Central output-router är borttagen. RingCast-avslut visas inte längre.

Meddela avslutad RingCast till LSM.

RouterNodes kan inte meddela LSM om en input-kvittering (eller aktivering av en utgång) direkt. Använd en digital ingång och skicka vidare dess status till LSM (se RouterNode: Digital ingång). Därmed kan du i händelsehanteraren reagera på en lyckad avslutad RingCast.

Den här bilden visar kopplingarna när input-kvitteringen skickas på O3 eller O2. Anslut O3/O2 som visat till en ledig digital ingång och led den vidare till LSM. Kopplingsförhållandet inverteras genom Pull Up-motståndet:

  • Input-kvittering aktiv: Nivå i digital ingång 0 (Low)
  • Input-kvittering inte aktiv: Nivå i digital ingång 1 (High)

Den här bilden visar kopplingarna när input-kvitteringen skickas på O1. Anslut O1 som visat till en ledig digital ingång och led den vidare till LSM.
