Central outputrouter - WaveNet

Tilgængeligheden af denne funktion er firmwareafhængig (se Firmwareinformationer).

Firmwareversionen for RouterNodes kan udlæses via browsergrænsefladen (se Browsergrænseflade) eller OAM-tool (se Opdatering af firmware).

Tilføjelse af central outputrouter

I RingCast kan en vilkårlig RouterNode af anden generation (med Ethernetgrænseflade, WNM.RN2.ER.IO fra firmwareversion 40.10) konfigureres som central outputrouter. Den centrale outputrouter samler først de modtagne inputkvitteringer fra alle andre Ethernet-RouterNodes (ER), som deltager i RingCast, og sætter først derefter sin egen inputkvittering eller sætter outputtet, som blev indstillet ved RouterNode: Digital udgang. Alle andre RouterNodes sætter inputkvitteringen/outputtet som indstillet tidligere.

Overførslen sker over Ethernet. Dens output kobles altså altid som sidste output for hele RingCast og viser, at alle låsesystemer, som deltager i RingCast via Ethernet-RouterNodes, har modtaget kommandoen.

BEMÆRK

notice

Central output-router i RingCast med R/CR-RouterNodes

Den centrale output-router modtager kun indgangskvitteringen for de deltagende RouterNodes over en Ethernetforbindelse. Den centrale output-router ignorerer derfor statussen for RouterNodes, som ikke er Ethernet-RouterNodes (.ER). Hvis den centrale output-router anvendes, og RingCast også modtager RouterNodes uden Ethernetgrænseflade, så betyder indgangskvitteringen fra den centrale output-router kun, at alle låse, som er tildelt en Ethernet-RouterNode, har modtaget kommandoen.

  1. Kontrollér statussen for andre RouterNodes R/CR) manuelt uafhængigt af den centrale output-router (se Test tilgængelighed (LSM) og RouterNodes eller IO-status og LockNode-reaktionsevne).

Hvis den centrale outputrouter ikke sætter sin inputkvittering eller ikke kobler sit output, kan det bl.a. have disse årsager:

  • En eller flere RouterNodes har ikke modtaget datapakken.
  • En eller flere RouterNodes har ikke nået en eller flere LockNodes.
  • Ethernetforbindelse til en eller flere RouterNodes er afbrudt. RouterNodes kan godt nok have modtaget datapakken uden kabel, men de kan ikke melde deres indgangskvitteringer tilbage på grund af den afbrudte Ethernetforbindelse.
  1. Klik med højre musetast på posten "WaveNet_xx_x" i WaveNet-manageren.

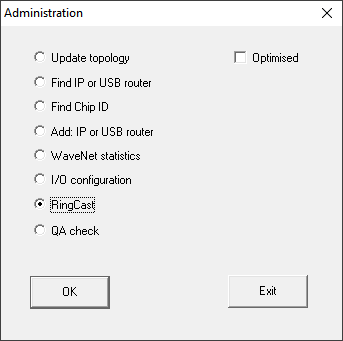

  2. Vinduet Administration åbnes.
  4. Vælg funktionen RingCast.
  5. Klik på knappen OK.
  6. Vinduet Administration lukkes.
  7. Vinduet Edit radio domains åbnes.
  9. I dropdown-listen Select domain vælges navnet på de domæner, hvis centrale outputrouter skal fastlægges.
  10. Markér den RouterNode, som skal fastlægges som central outputrouter.
  11. Klik på knappen Set.
  12. Klik på knappen Save.
  13. Klik på ikonet Afslut.
  1. Central outputrouter er fastlagt.

Sletning af central outputrouter

Uden centrale outputroutere sætter alle RouterNodes (inklusive den tidligere centrale outputrouter) inputkvitteringen/outputtet som indstillet tidligere.

  1. Klik med højre musetast på posten "WaveNet_xx_x" i WaveNet-manageren.
  2. Vinduet Administration åbnes.
  4. Vælg funktionen RingCast.
  5. Klik på knappen OK.
  6. Vinduet Administration lukkes.
  7. Vinduet Edit radio domains åbnes.
  9. Klik på den nederste knap Slet.
  10. Central outputrouter er mærket til sletning.
  11. Klik på knappen Save.
  12. Klik på ikonet Afslut.
  1. Central outputrouter er slettet. Afslutningen af RingCast vises ikke mere.

Melding af afslutning af RingCast til LSM

RouterNodes kan ikke melde inputkvitteringen (eller kobling af en udgang) direkte til LSM. Anvend en digital indgang, og led dens status videre til LSM (se RouterNode: Digital indgang). Det er dermed muligt at reagere på den succesfulde afslutning af en RingCast i hændelsesmanageren.

Denne grafik viser koblingen, hvis inputkvitteringen udsendes til O3 eller O2. Forbind O3/O2 som vist med en ledig digital indgang, og led denne videre til LSM. Koblingsforholdet er inverteret ved hjælp af Pull-Up-modstanden:

  • Inputkvittering aktiv: Niveau ved digital indgang 0 (Low)
  • Inputkvittering ikke aktiv: Niveau ved digital indgang 1 (High)

Denne grafik viser koblingen, hvis inputkvitteringen udsendes til O1. Forbind O1 som vist med en ledig digital indgang, og led denne videre til LSM.
