Routeur de sortie central - WaveNet

La disponibilité de cette fonction dépend du firmware (voir Informations sur le firmware).

Vous pouvez consulter la version du firmware de votre RouterNode dans l’interface du navigateur (voir Interface du navigateur) ou dans l’outil OAM (voir Actualiser le firmware).

Ajouter un routeur de sortie central

Dans le RingCast, vous pouvez configurer n’importe quel RouterNode de deuxième génération (avec interface Ethernet, WNM.RN2.ER.IO à partir de la version de firmware 40.10) en tant que routeur de sortie central. Le routeur de sortie central collecte d’abord les confirmations d’entrée reçues de tous les RouterNode Ethernet (ER) participants du RingCast, puis délivre sa propre confirmation d’entrée ou active sa sortie, comme défini dans RouterNode : sortie numérique. Tous les autres RouterNode définissent la confirmation d’entrée/sortie en fonction des paramètres réglés auparavant.

Le transfert se fait par Ethernet. Sa sortie est donc toujours la dernière sortie du RingCast à être activée et indique que toutes les fermetures associées au RingCast ont bien reçu la commande par les RouterNode Ethernet.

NOTE

notice

Routeur de sortie centralisé dans RingCast avec RouterNode R/CR

Le routeur de sortie centralisé reçoit la confirmation d'entrée des RouterNode participants exclusivement par l'intermédiaire d'une liaison Ethernet. C'est pourquoi le routeur de sortie centralisé ignore l'état des RouterNode qui ne sont pas des RouterNode Ethernet (.ER). Si vous utilisez le routeur de sortie centralisé et que votre RingCast contient également des RouterNode sans interface Ethernet, la confirmation d'entrée du routeur de sortie centralisé signifie seulement que toutes les fermetures qui sont associées à un RouterNode Ethernet ont reçu l'ordre.

  1. Vérifiez l'état des autres RouterNode R/CR manuellement, indépendamment du routeur de sortie centralisé (voir Tester l’accessibilité (LSM) et RouterNode et État E/S et réactivité des LockNode).

Si le routeur de sortie central ne délivre pas sa confirmation d’entrée ou n’active pas sa sortie, cela peut être dû aux causes suivantes :

  • Un ou plusieurs RouterNode n’a/ont pas reçu le paquet de données.
  • Un ou plusieurs RouterNode n’a/ont pas atteint un ou plusieurs LockNode.
  • La liaison Ethernet avec un ou plusieurs RouterNode est interrompue. Les RouterNode ont pu recevoir le paquet de données sans fil, mais n’ont pas pu renvoyer leur confirmation d’entrée en raison de la coupure de la liaison Ethernet.
  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet_xx_x » dans le gestionnaire Wavenet.
  2. La fenêtre Administration s’ouvre.

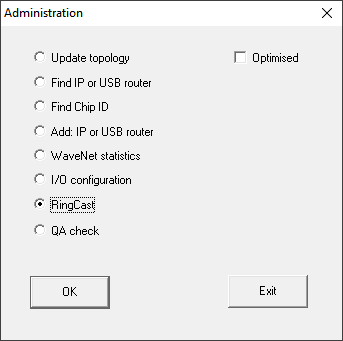

  4. Sélectionnez l’option RingCast.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  7. La fenêtre Edit radio domains s’ouvre.
  9. Dans le menu déroulant Select domain, sélectionnez le nom du domaine pour lequel vous voulez définir le routeur de sortie central.
  10. Marquez le RouterNode que vous voulez définir comme routeur de sortie central.
  11. Cliquez sur le bouton Set.
  12. Cliquez sur le bouton Save.
  13. Cliquez sur le bouton Quitter.
  1. Le routeur de sortie central est défini.

Supprimer un routeur de sortie central

Sans routeur de sortie central, tous les RouterNode (y compris l’ancien routeur de sortie central) définissent la confirmation d’entrée/sortie en fonction des paramètres réglés auparavant.

  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet_xx_x » dans le gestionnaire Wavenet.
  2. La fenêtre Administration s’ouvre.
  4. Sélectionnez l’option RingCast.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  7. La fenêtre Edit radio domains s’ouvre.
  9. Cliquez sur le bouton inférieur Effacer.
  10. Le routeur de sortie central est marqué pour suppression.
  11. Cliquez sur le bouton Save.
  12. Cliquez sur le bouton Quitter.
  1. Le routeur de sortie central est supprimé. L’achèvement du RingCast n’est plus indiqué.

Notifier l’achèvement du RingCast au LSM

Les RouterNode ne peuvent pas notifier directement la confirmation d’entrée (ou l’activation d’une sortie) au LSM. Pour cela, utilisez une entrée numérique pour transmettre le statut au LSM (voir RouterNode : entrée numérique). Vous pouvez ainsi réagir dans le gestionnaire d’événements à l’achèvement réussi du RingCast.

Ce graphique illustre le câblage lorsque la confirmation d’entrée est générée pour O3 ou O2. Connectez O3/O2 à une entrée numérique libre comme indiqué, puis transmettez-la au LSM. Le comportement de commutation est inversé par la résistance Pullup :

  • Confirmation d’entrée active : Niveau de l’entrée numérique 0 (faible)
  • Confirmation d’entrée inactive : Niveau de l’entrée numérique 1 (élevé)

Ce graphique illustre le câblage lorsque la confirmation d’entrée est générée pour O1. Connectez O1 à une entrée numérique libre comme indiqué, puis transmettez-la au LSM.
