RouterNode: Ingresso analogico - WaveNet

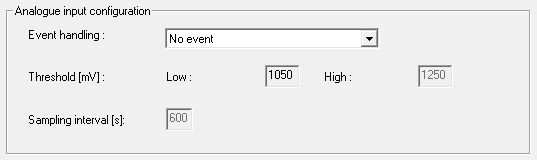

Nell'elenco a discesa Event handling impostare quando un cambiamento di tensione sull'ingresso analogico del RouterNode provoca un evento (vedere RouterNode: uscita digitale).

No event	Impostazione predefinita. Il RouterNode non reagisce ad un segnale applicato.
If too high	Se la tensione applicata aumenta, supererà la soglia. In quel momento l'evento viene attivato.
If too low	Se la tensione applicata si abbassa, non raggiungerà la soglia. In quel momento l'evento viene attivato.
If too high/too low	Se la tensione applicata cambia e si verificano i seguenti scenari, l'evento si attiva. La tensione si abbassa e scende al di sotto del valore di soglia La tensione si alza e supera il valore di soglia

È possibile utilizzare l'intervallo di scansione per specificare la frequenza con cui il segnale applicato viene confrontato con i valori di soglia.

NOTA

Banda di isteresi 200 mV

A seconda della sua natura, il segnale analogico applicato può essere soggetto a interferenze e fluttuare leggermente. Se le soglie fossero troppo vicine tra loro, anche piccole variazioni di tensione innescherebbero più eventi indesiderati in successione.

Il WaveNet Manager abbassa automaticamente la soglia di mancato raggiungimento di 200 mV rispetto alla soglia di superamento (isteresi). Questo aumenta l'affidabilità operativa del RouterNode.

Senza isteresi, l’andamento stesso della tensione provoca un doppio superamento.

Con l'isteresi, l’andamento stesso della tensione innesca un solo superamento. Il superamento viene nuovamente rilevato solo dopo che il valore è sceso al di sotto della soglia di mancato raggiungimento.
