RouterNode: Analoger Eingang - WaveNet

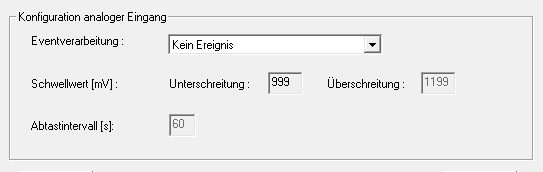

Sie können in der Dropdown-Liste einstellen, wann eine Spannungsänderung am analogen Eingang des RouterNodes ein Ereignis (siehe RouterNode: Digitaler Ausgang) auslöst.
Kein Ereignis | Standardeintrag. Der RouterNode reagiert nicht auf ein anliegendes Signal. |
Bei Überschreitung | Wenn die anliegende Spannung steigt, dann überschreitet sie irgendwann den Schwellwert zur Überschreitung. In diesem Moment wird das Ereignis ausgelöst. |
Bei Unterschreitung | Wenn die anliegende Spannung sinkt, dann unterschreitet sie irgendwann den Schwellwert zur Unterschreitung. In diesem Moment wird das Ereignis ausgelöst. |
Bei Überschreitung / Unterschreitung | Wenn sich die anliegende Spannung verändert und folgende Szenarien eintreten, dann wird das Ereignis ausgelöst.
|
Sie können mit dem Abtastintervall angeben, wie oft das anliegende Signal mit den Schwellwerten verglichen wird.
HINWEIS
200-mV-Hystereseband
Das anliegende Analogsignal kann je nach Beschaffenheit störungsanfällig sein und geringfügig schwanken. Wenn die Schwellwerte zu dicht beeinander liegen würden, dann würden bereits geringe Änderungen der Spannung mehrere unbeabsichtigte Ereignisse nacheinander auslösen.
Der WaveNet-Manager stellt den Schwellwert für die Unterschreitung automatisch um 200 mV niedriger als den Schwellwert für die Überschreitung ein (Hysterese). Die Betriebssicherheit des RouterNodes wird so erhöht.
Ohne Hysterese löst derselbe Spannungsverlauf zweimal eine Überschreitung aus.
Mit Hysterese löst derselbe Spannungsverlauf genau eine Überschreitung aus. Die Überschreitung wird erst wieder erkannt, nachdem die Unterschreitungsschwelle unterschritten wurde.
