RouterNode: Analog ingång - WaveNet

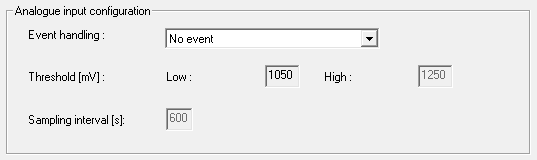

I listrutan Event handling kan du ställa in när en spänningsförändring i den analoga RouterNode-ingången ska utlösa en händelse (se RouterNode: Digital utgång).

No event	Standardpost. RouterNode reagerar inte på en aktiv signal.
If too high	När den anliggande spänningen stiger överskrider den vid något tillfälle tröskelvärdet för överskridande. I detta ögonblick utlöses händelsen.
If too low	När den anliggande spänningen sjunker underskrider den vid något tillfälle tröskelvärdet för underskridande. I detta ögonblick utlöses händelsen.
If too high/too low	Om den anliggande spänningen förändras och följande scenarion inträffar utlöses händelsen. Spänningen sjunker och underskrider tröskelvärdet för underskridande Spänningen stiger och överskrider tröskelvärdet för överskridande

Du kan ange ett intervall för hur ofta den aktiva signalen ska jämföras med tröskelvärdena.

INFO

200 mV-hysteresband

Den aktiva analoga signalen kan beroende på beskaffenhet vara känslig för störningar och variera en aning. Om tröskelvärdena ligger för nära varandra skulle även mindre spänningsförändringar utlösa flera oavsiktliga händelser efter varandra.

WaveNet Manager ställer automatiskt in tröskelvärdet för underskridande 200 mV lägre än tröskelvärdet för överskridande (hysteres). På så sätt ökar RouterNodes-driftsäkerheten.

Utan hysteres utlöser samma spänningsförlopp ett överskridande två gånger.

Med hysteres utlöser samma spänningsförlopp endast ett överskridande. Överskridandet identifieras inte förrän tröskelvärdet för underskridande har underskridits.
