RouterNode: Analog indgang - WaveNet

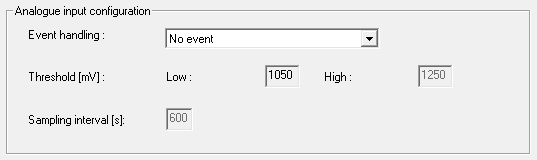

I dropdown-listen er det muligt at indstille, hvornår en spændingsændring udløser en hændelse ved den analoge indgang for RouterNode (se RouterNode: Digital udgang).
No event | Standardpost. RouterNode reagerer ikke på et tilsluttet signal. |
If too high | Hvis den tilsluttede spænding stiger, overskrider den på et tidspunkt grænseværdien for overskridelse. I dette øjeblik udløses hændelsen. |
If too low | Hvis den tilsluttede spænding falder, underskrider den på et tidspunkt grænseværdien for underskridelse. I dette øjeblik udløses hændelsen. |
If too high/too low | Hvis den tilsluttede spænding ændres og følgende scenarier opstår, udløses hændelsen.
|
Med aftastningsintervallet angives, hvor ofte det tilsluttede signal sammenlignes med grænseværdierne.
BEMÆRK
200 mV-hysteresebånd
Det tilsluttede analogsignal kan afhængigt af beskaffenhed være sårbart for fejl og svinge ubetydeligt. Hvis grænseværdierne skulle ligge for tæt på hinanden, vil allerede små spændingsændringer udløse flere utilsigtede hændelser efter hinanden.
WaveNet-manageren indstiller automatisk grænseværdien for underskridelse til 200 mV mindre end grænseværdien for overskridelse (hysterese). Driftssikkerheden for RouterNodes øges dermed.
Uden hysterese udløser samme spændingsforløb en overskridelse to gange.
Med hysterese udløser samme spændingsforløb nøjagtigt en overskridelse. Overskridelsen registreres først igen, når grænseværdien for underskridelse underskrides.
