Beschlag montieren - SmartHandle AX Advanced

  1. Tür vorgebohrt.
  2. Blindnietmutternzange vorhanden.
  3. PH2-Schraubendreher vorhanden.
  4. TX15-Schraubendreher vorhanden.
  5. Messschieber vorhanden.
  6. Säge vorhanden.

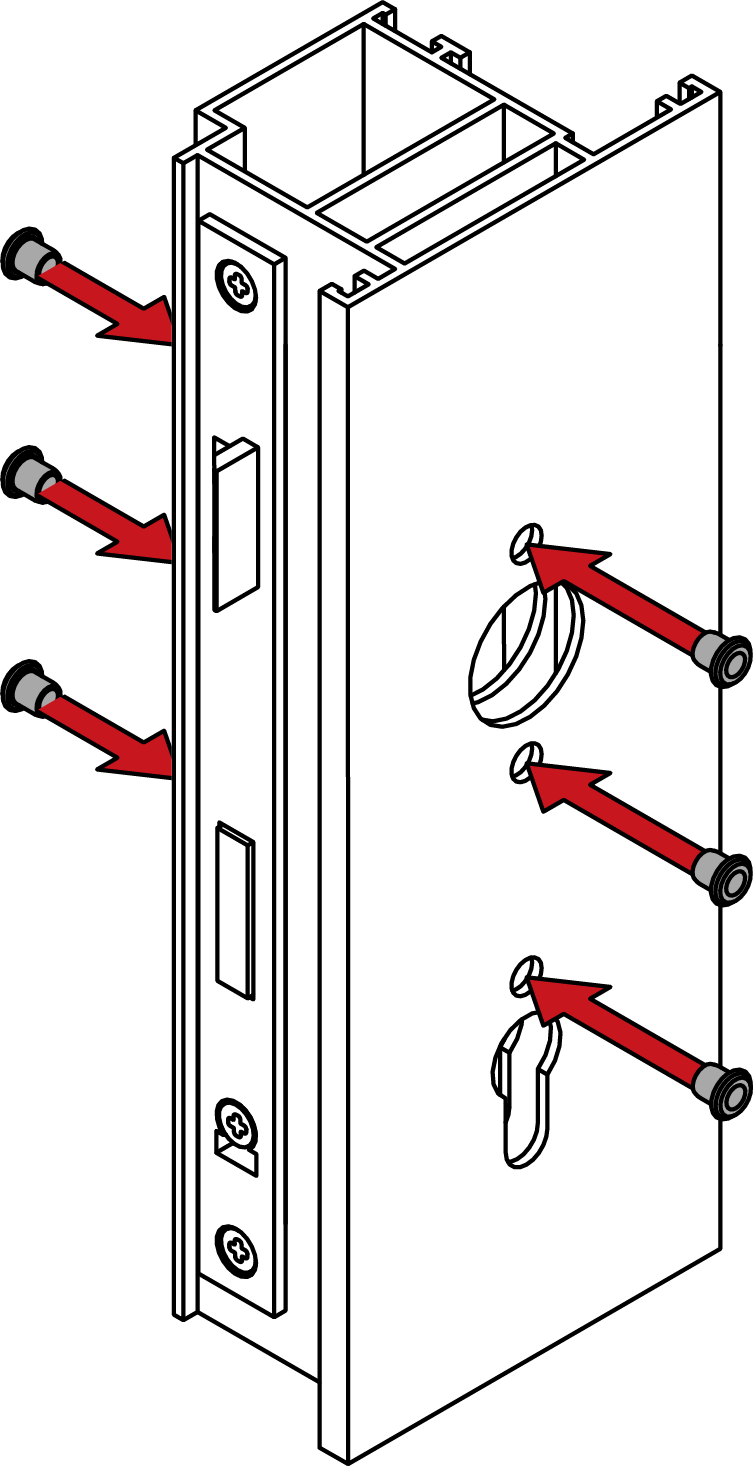

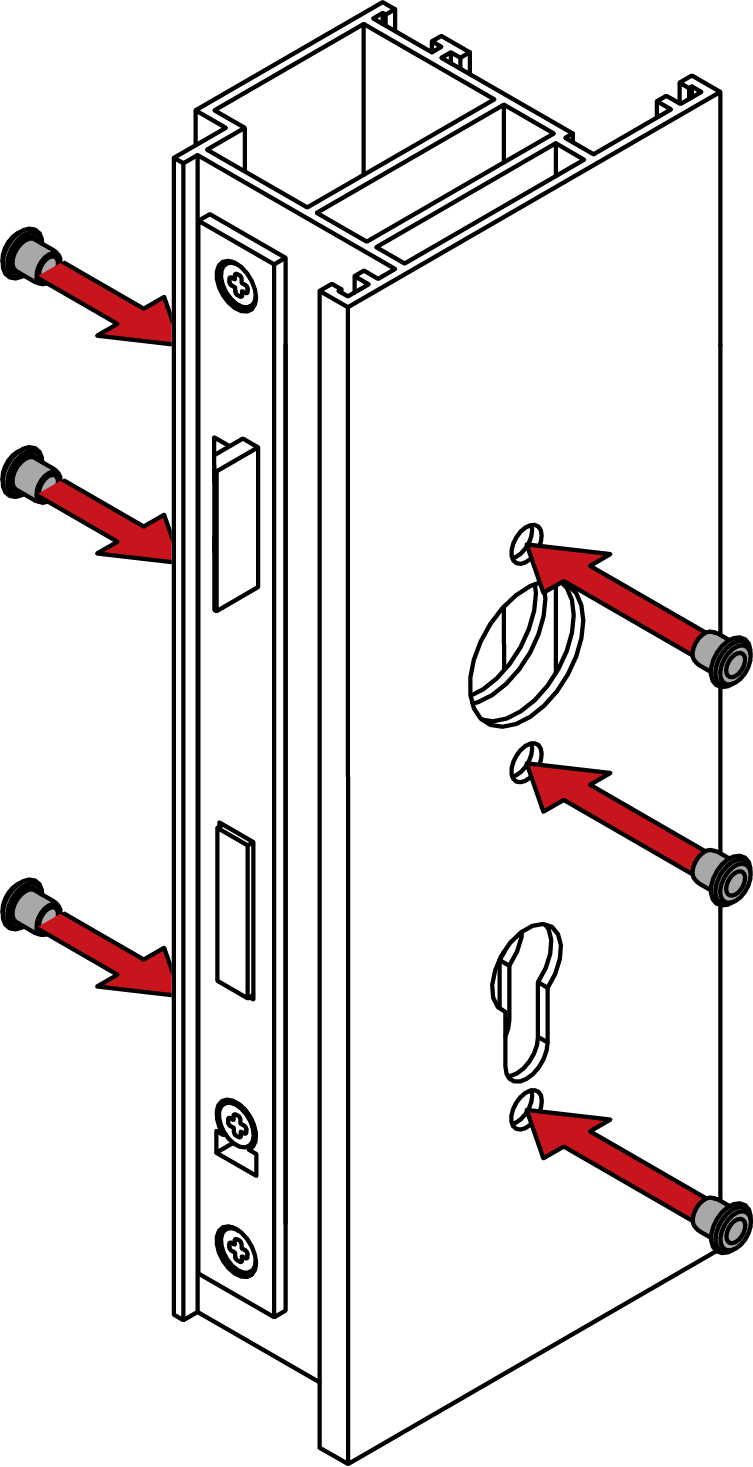

  1. Montieren Sie die Blindnietmuttern in den vorgebohrten Löchern.

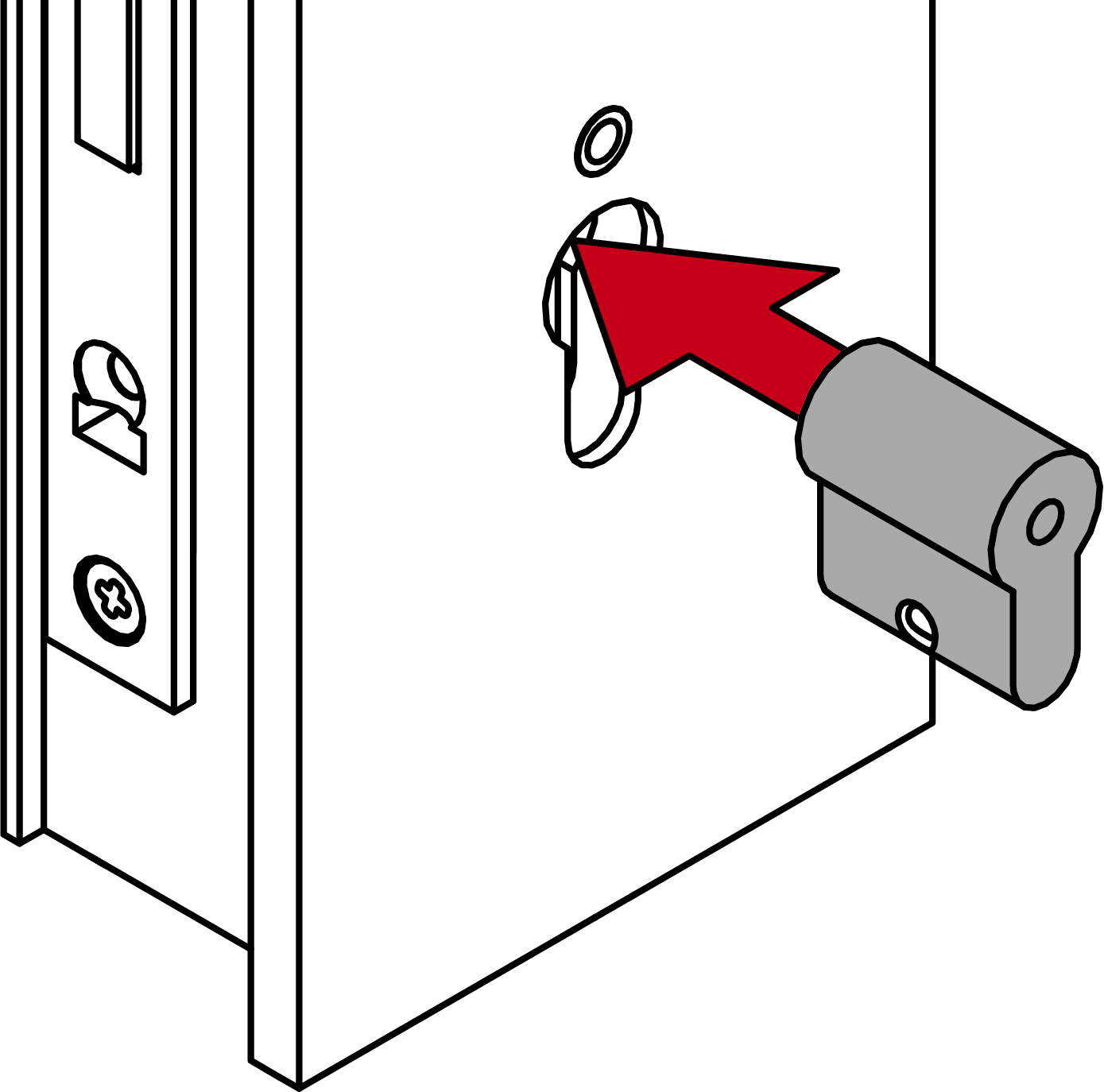

  4. Für Nicht-MO: Setzen Sie den Blindzylinder ein.

  5. HINWEIS

    notice

    Blindzylinder mit Schraubendreher im Loch führen

    Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.

    1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
    2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.

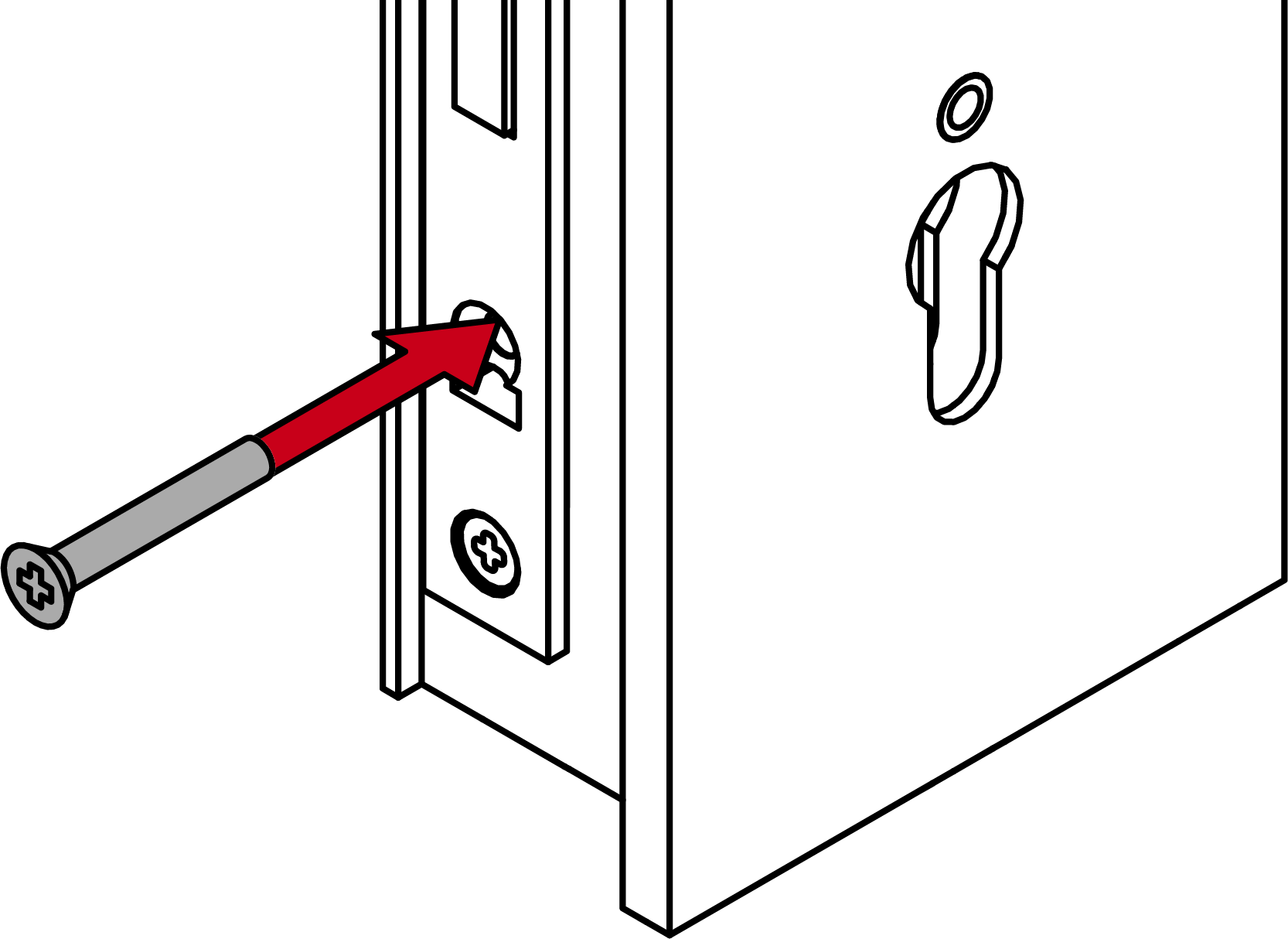

  8. Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).
  10. Setzen Sie den Kunststoff-Adapter in die Fixierplatte ein.
  12. Schrauben Sie mit den 12-mm-Schrauben die Außen-Fixierplatte mit der Spitze nach oben auf die Tür-Außenseite (PH2, Drehmoment 3,0 Nm).
    Sie erkennen die Außen-Fixierplatte an den Langlöchern.

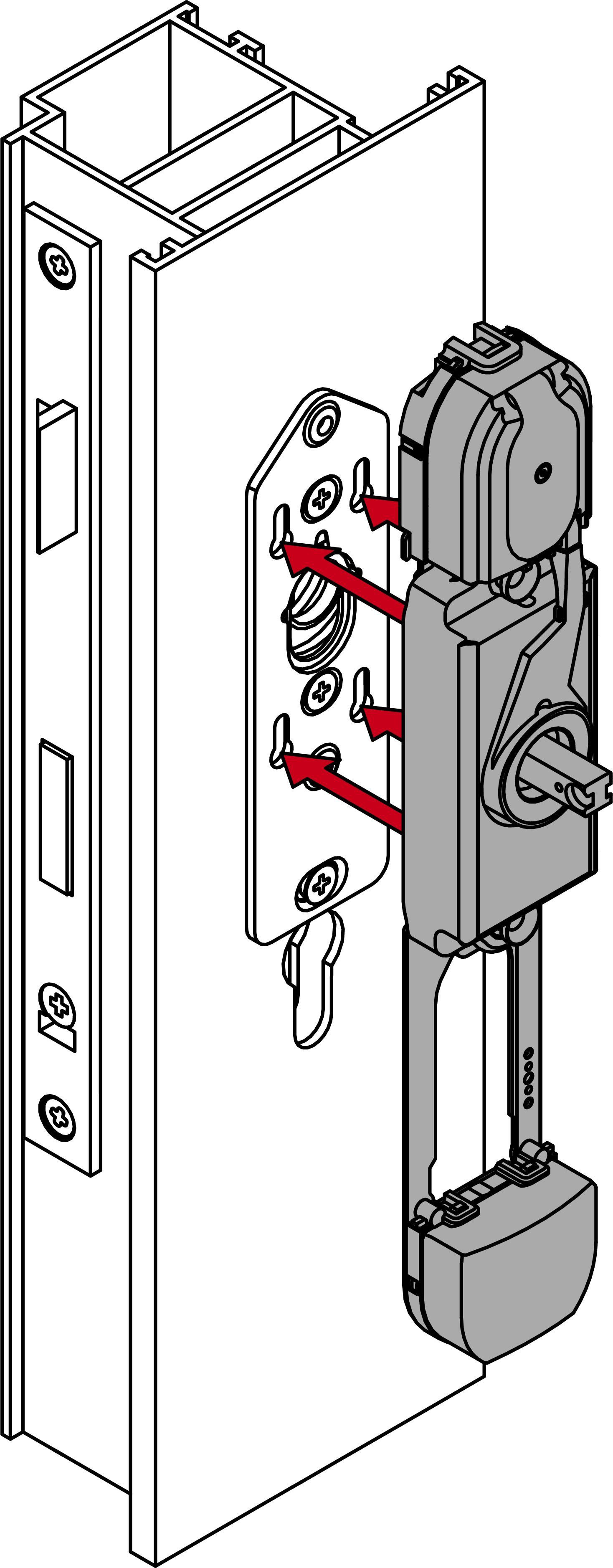

  16. Stecken Sie den Modulträger in die Fixierplatte.

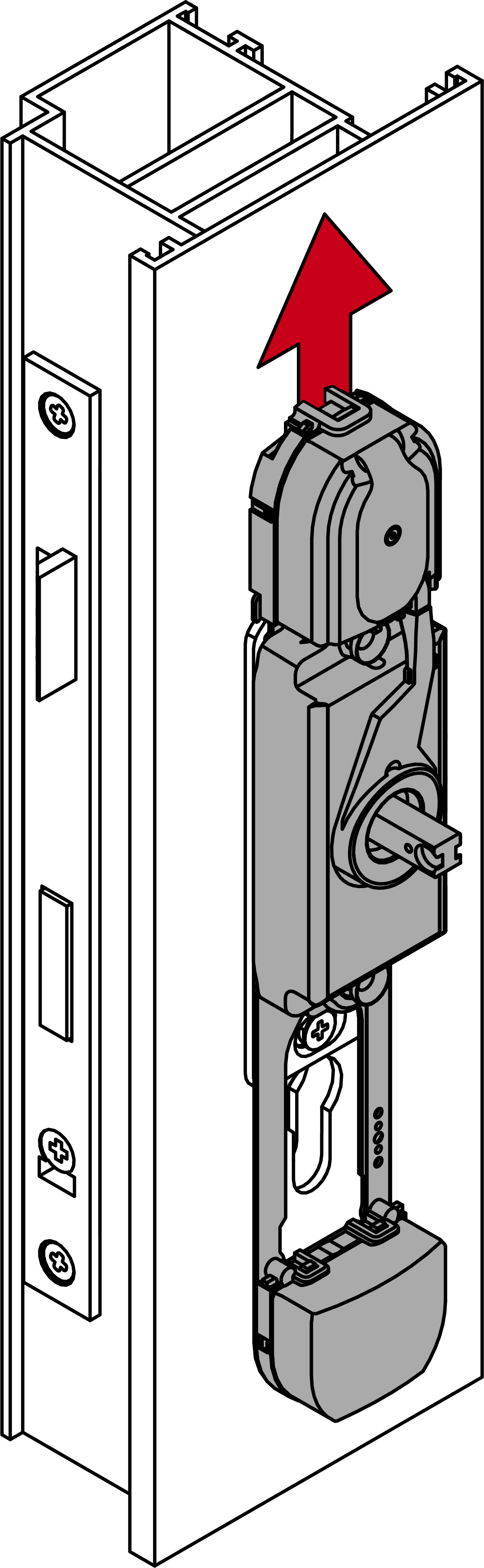

  18. Schieben Sie den Modulträger nach oben.
  20. Modulträger rastet ein.

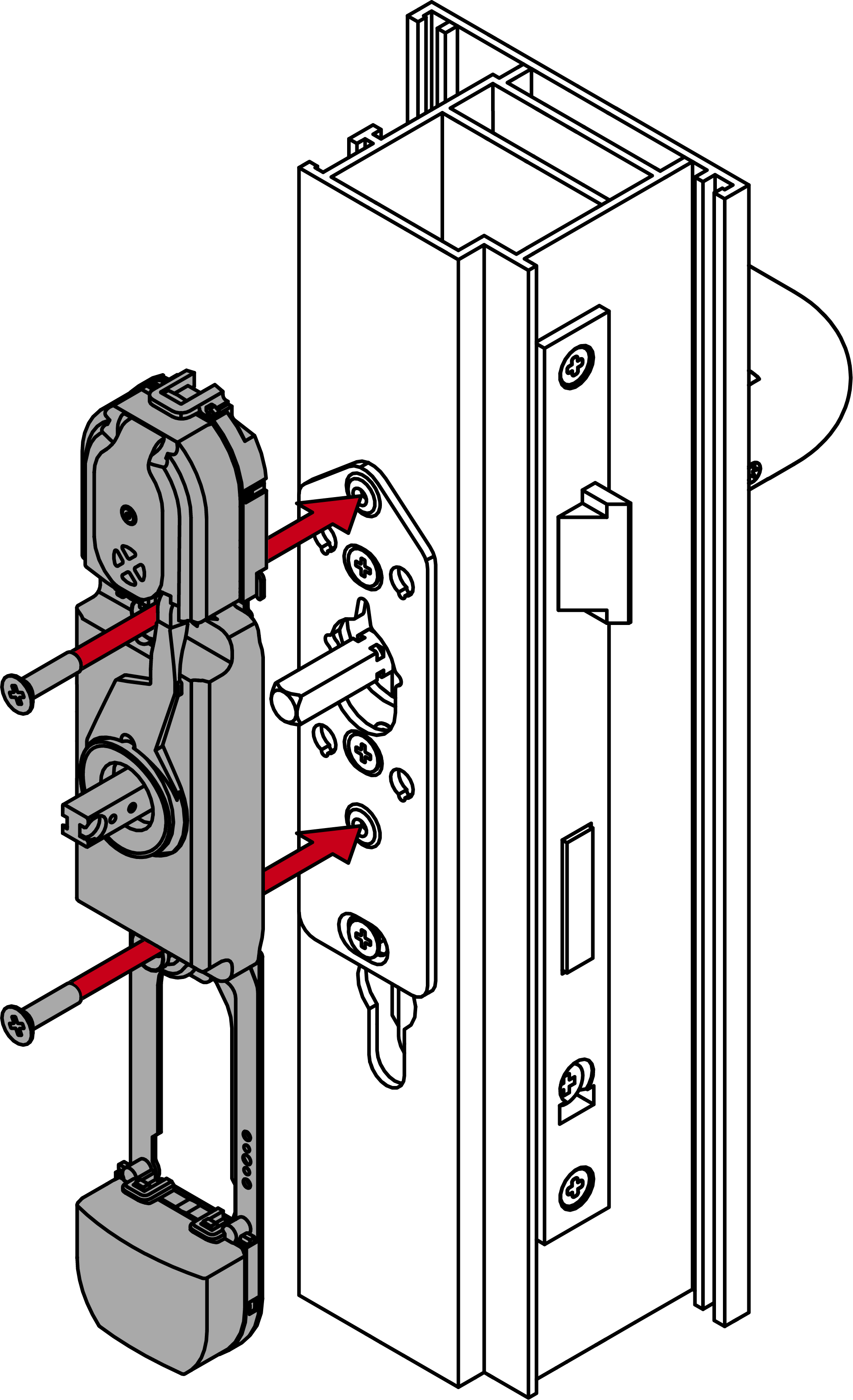

  21. Schrauben Sie mit den 18-mm-Schrauben den Modulträger auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).

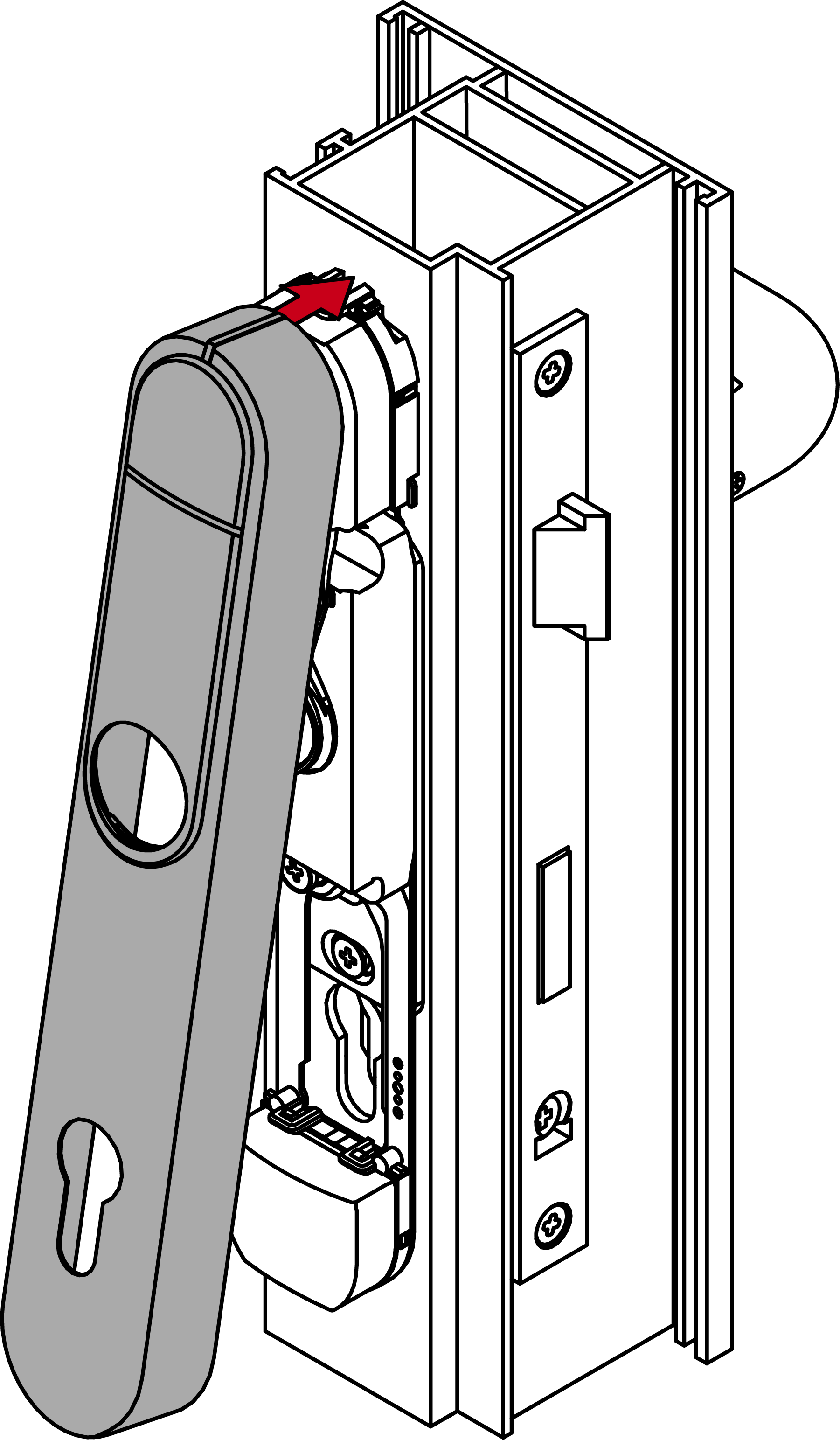

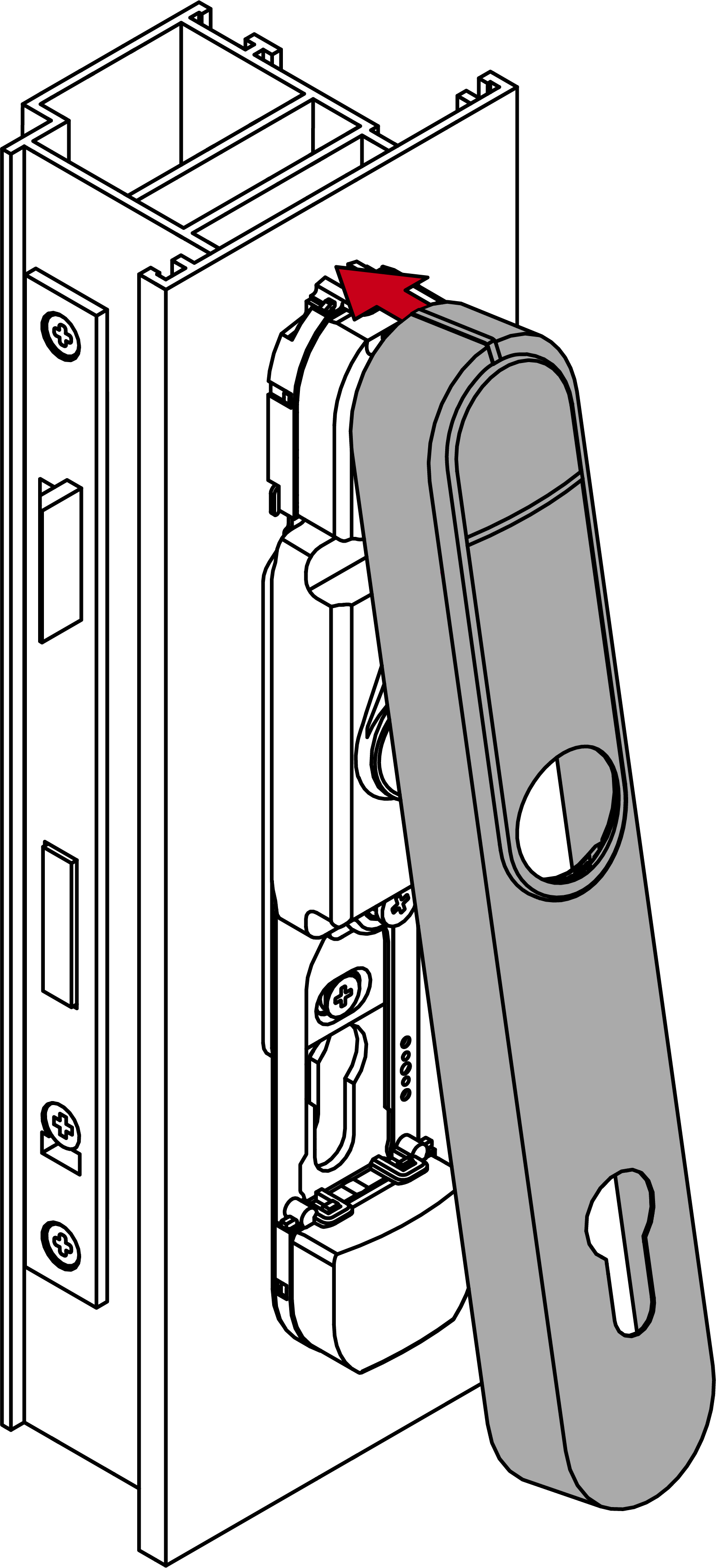

  24. Setzen Sie ein Cover oben auf der Fixierplatte an.
  26. Klappen Sie das Cover nach unten zu.

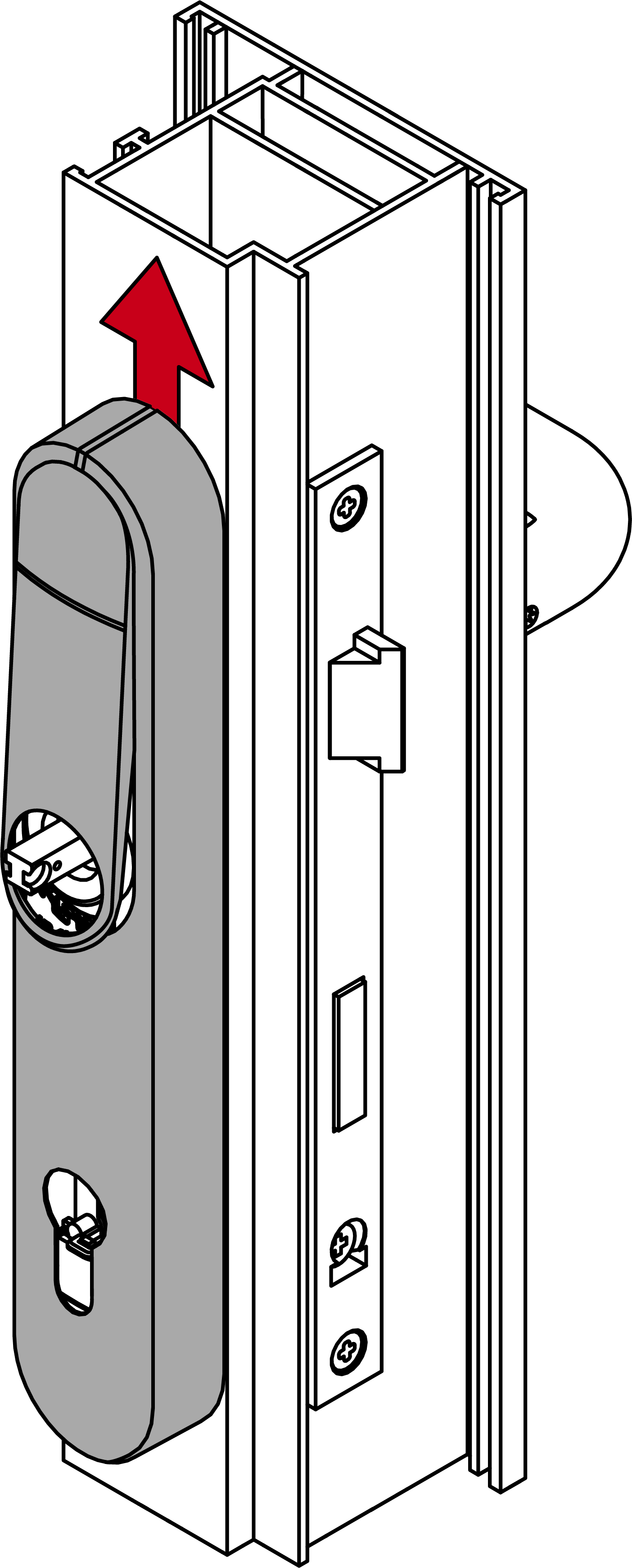

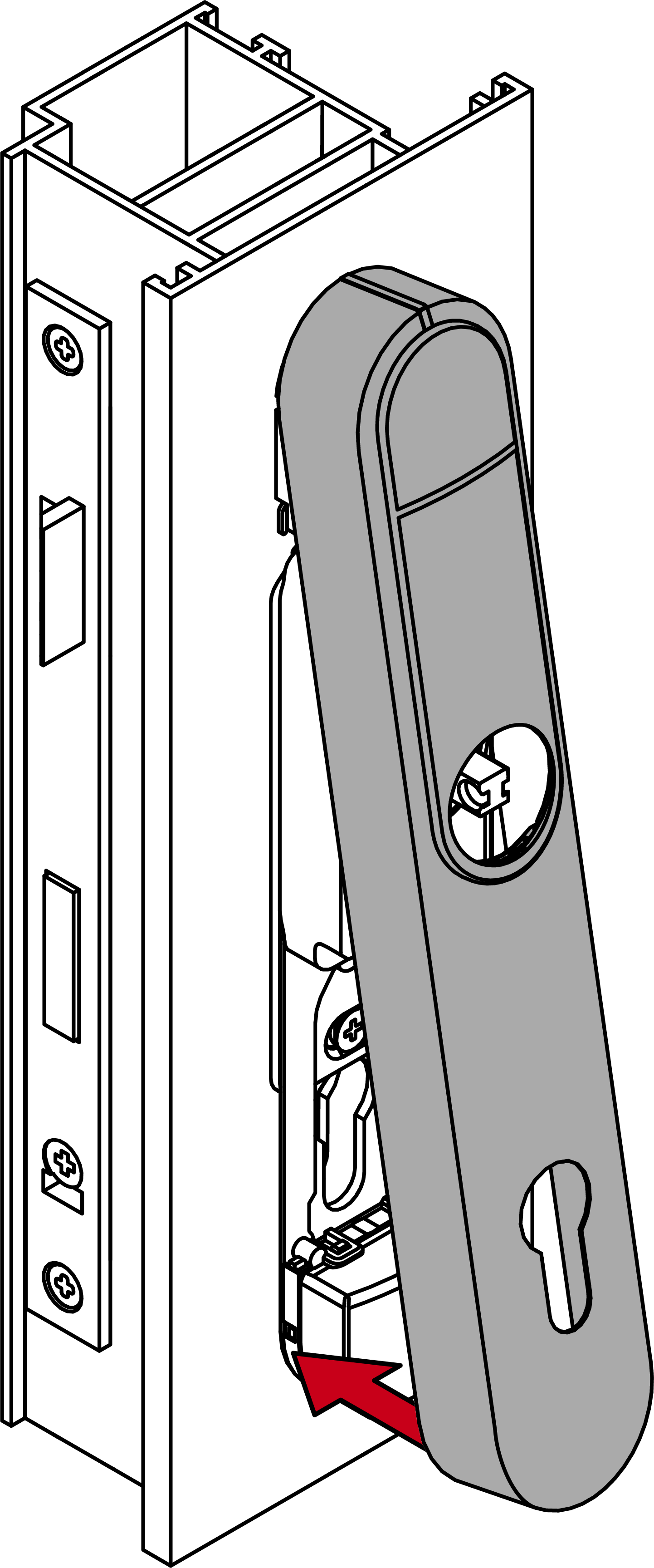

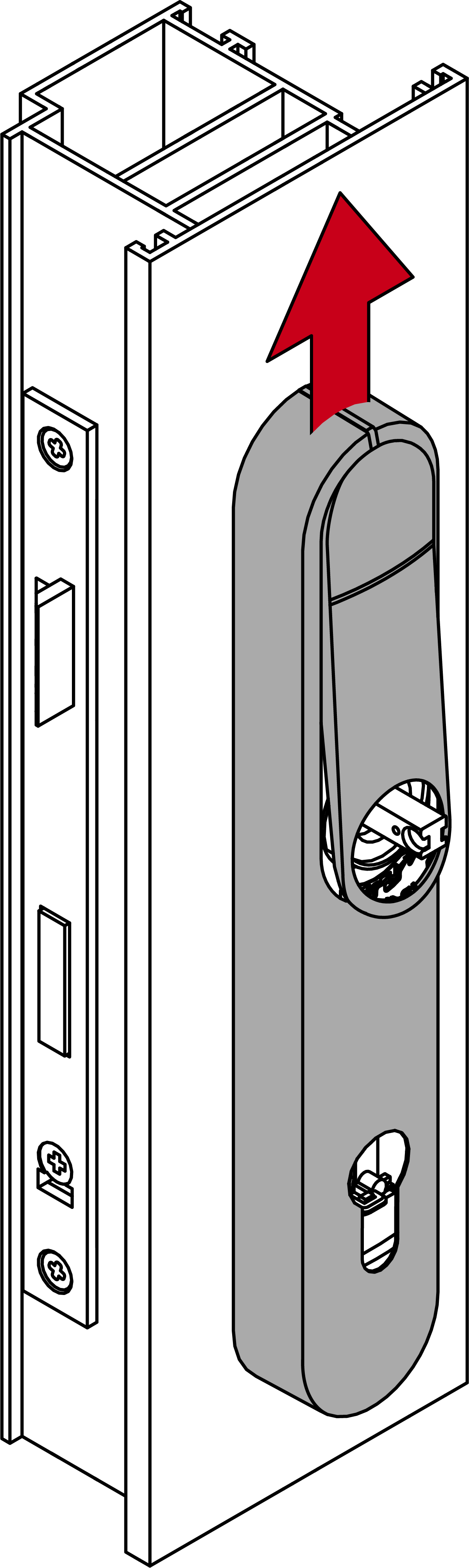

  28. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach oben.
  30. Cover rastet ein.

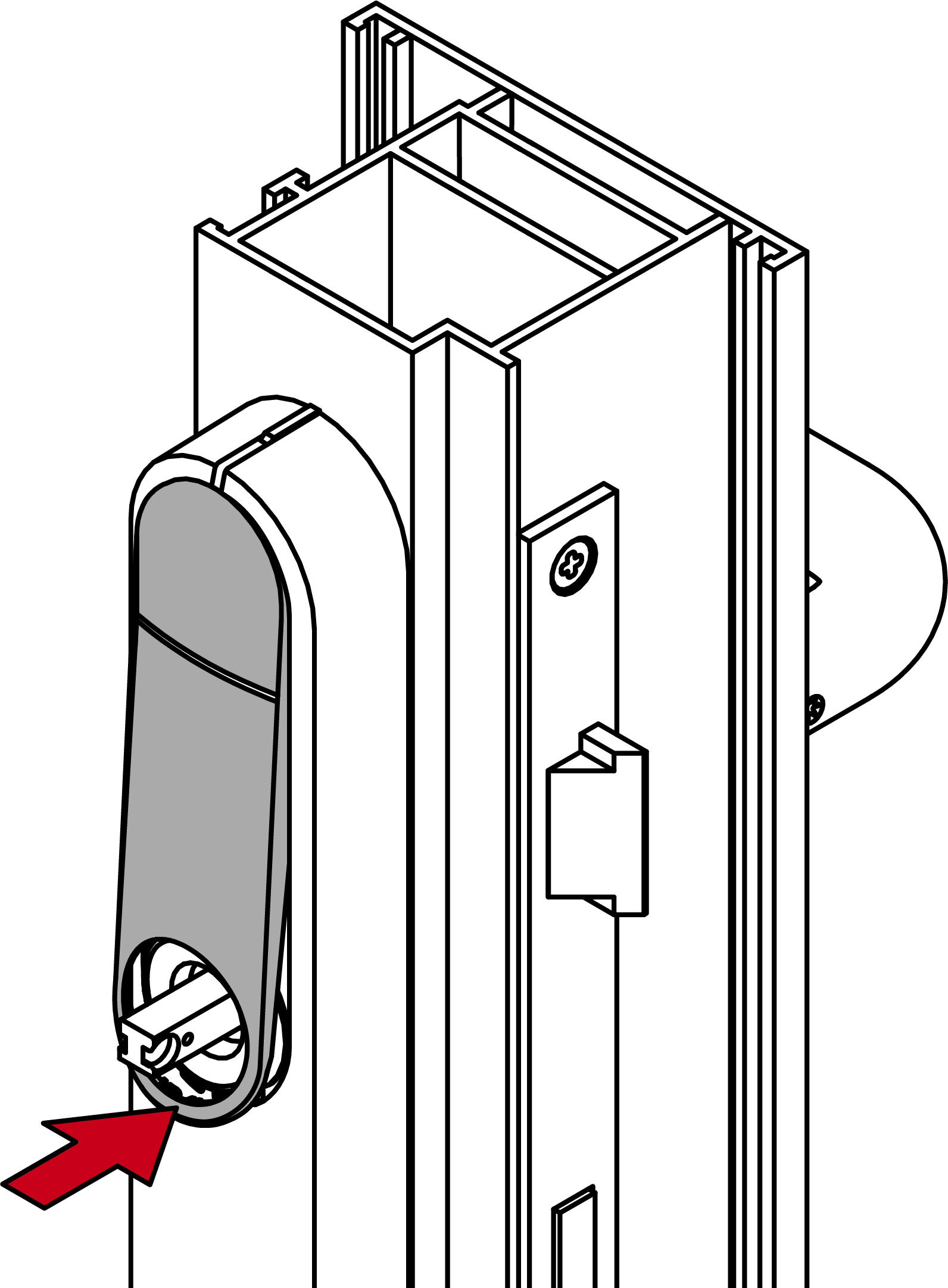

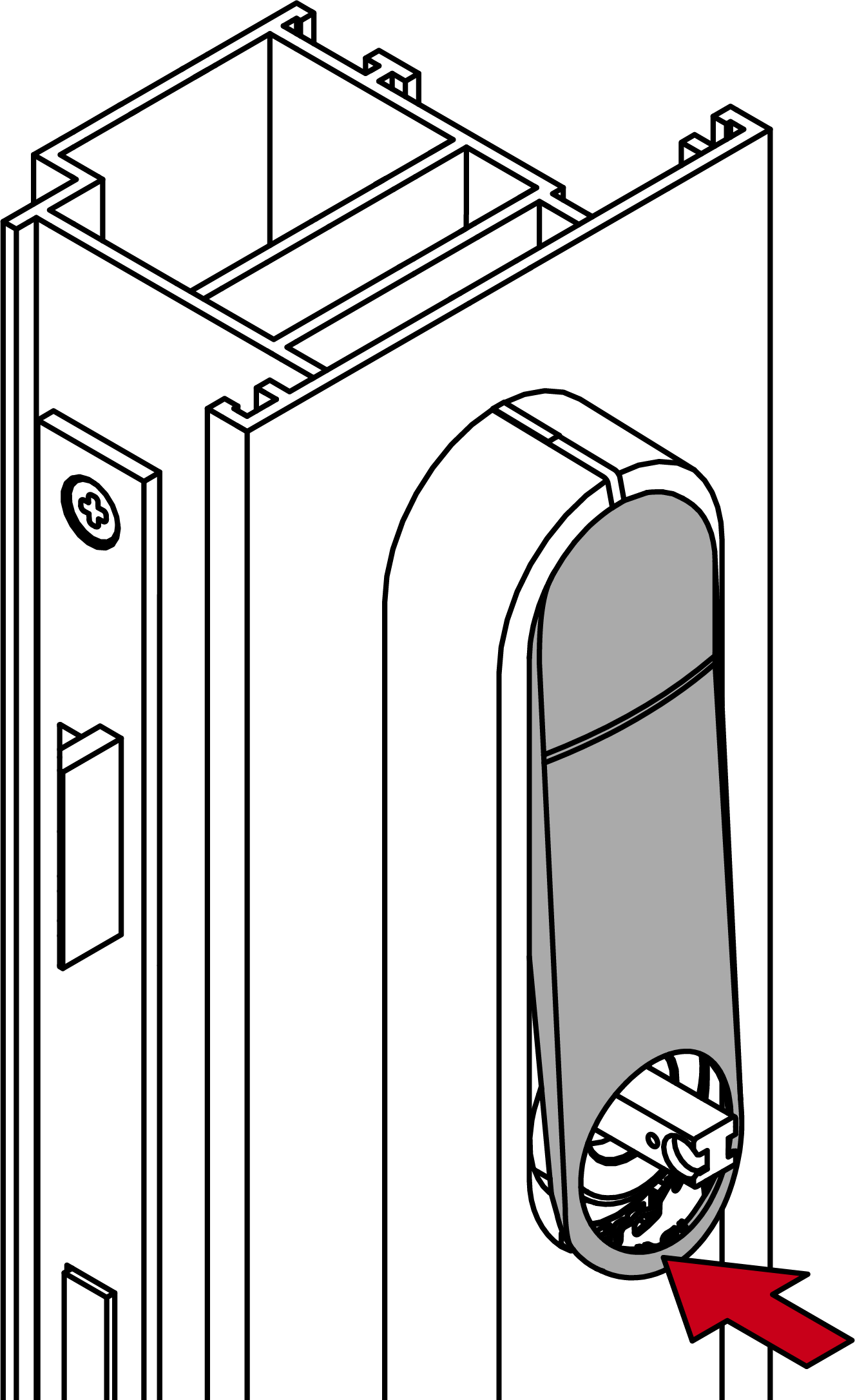

  31. Drücken Sie das Inlay fest.

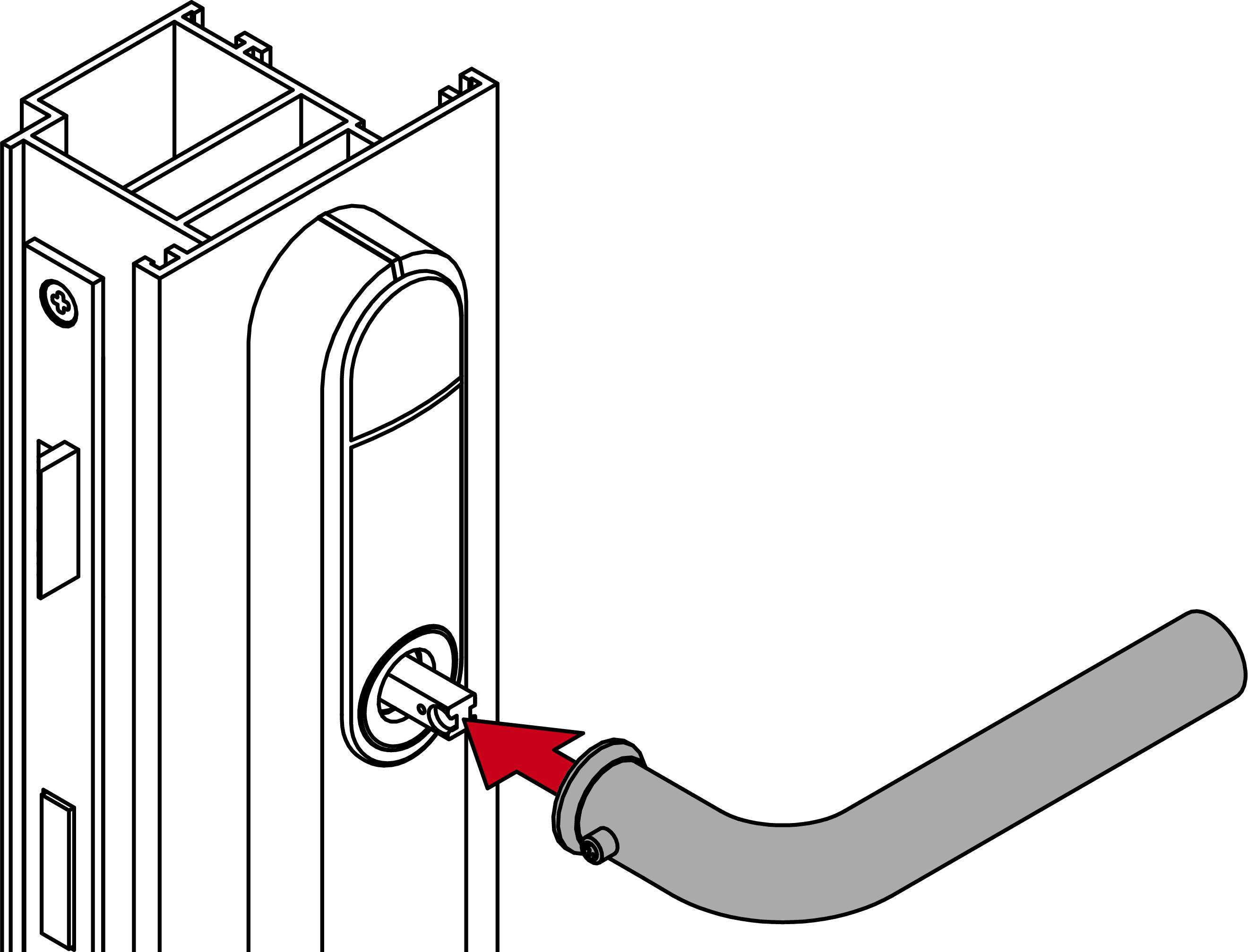

  33. Stecken Sie den Außendrücker auf.

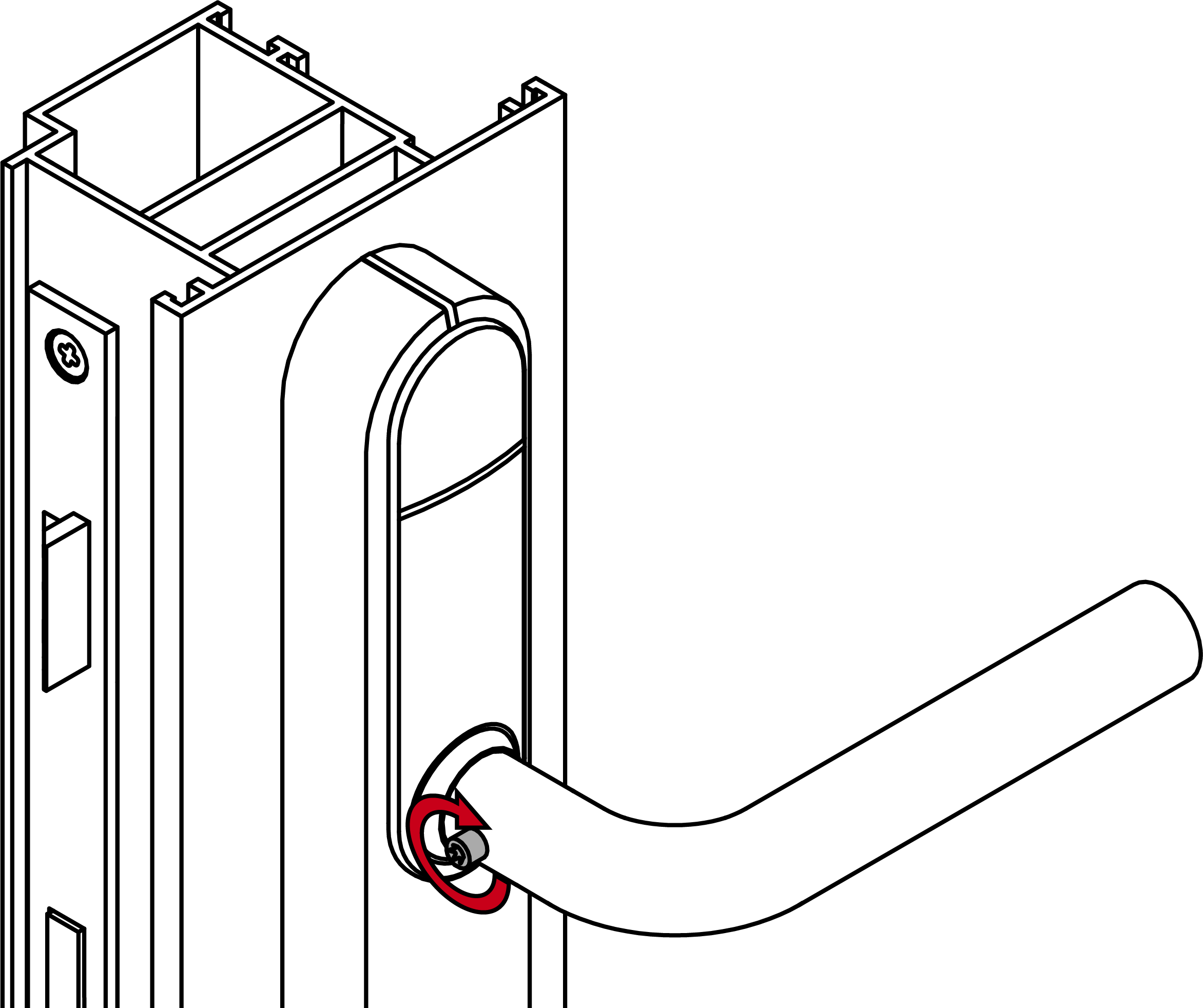

  35. Schrauben Sie die Madenschraube im Außendrücker fest (TX15, Drehmoment 5,0 Nm).

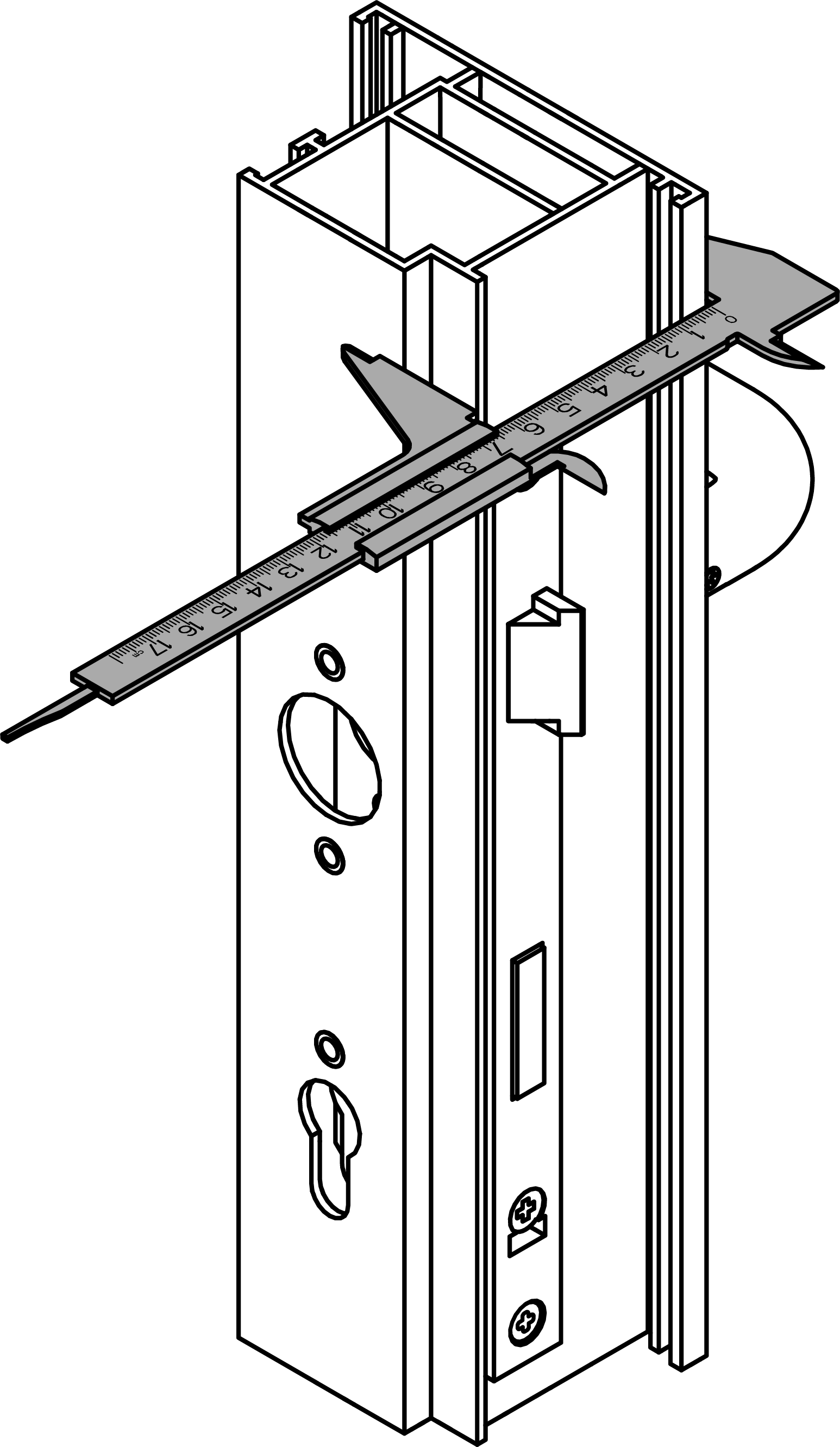

  37. Messen Sie die Türdicke.
  39. Markieren Sie die Sägestelle am Vierkant.
  41. Kürzen Sie mit einer geeigneten Säge den Vierkant.

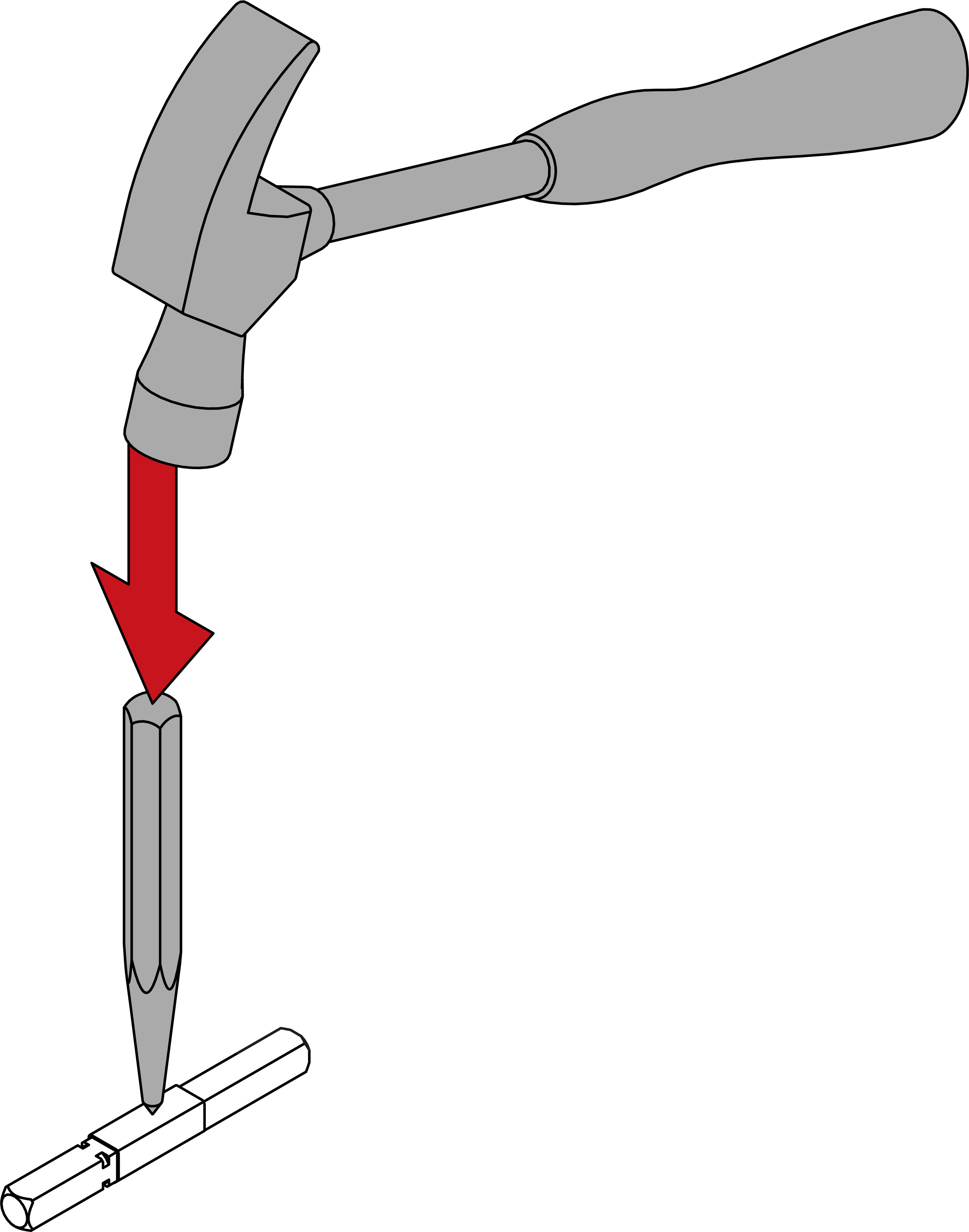

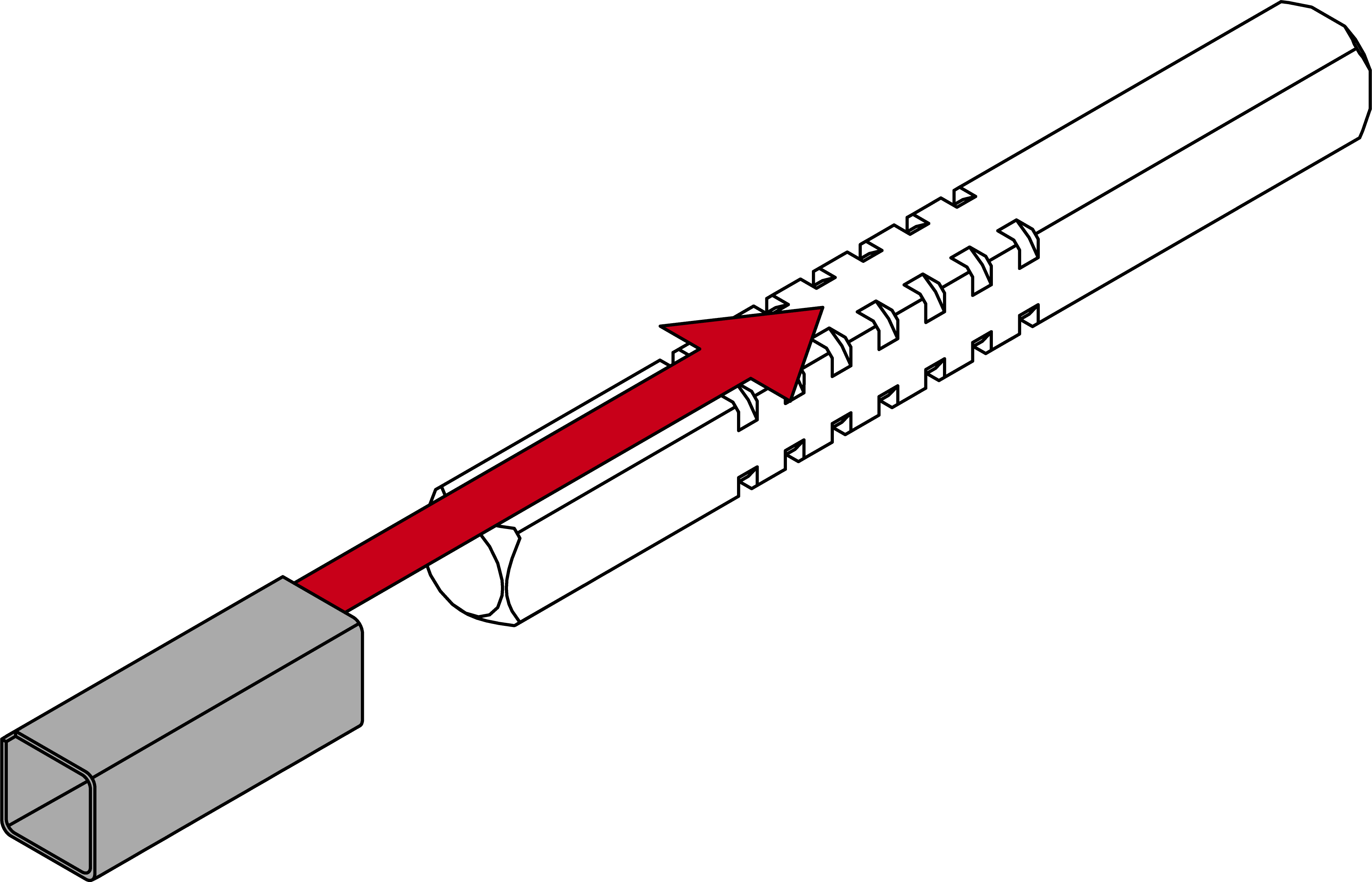

  43. Für 8,5-mm-, 9-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.

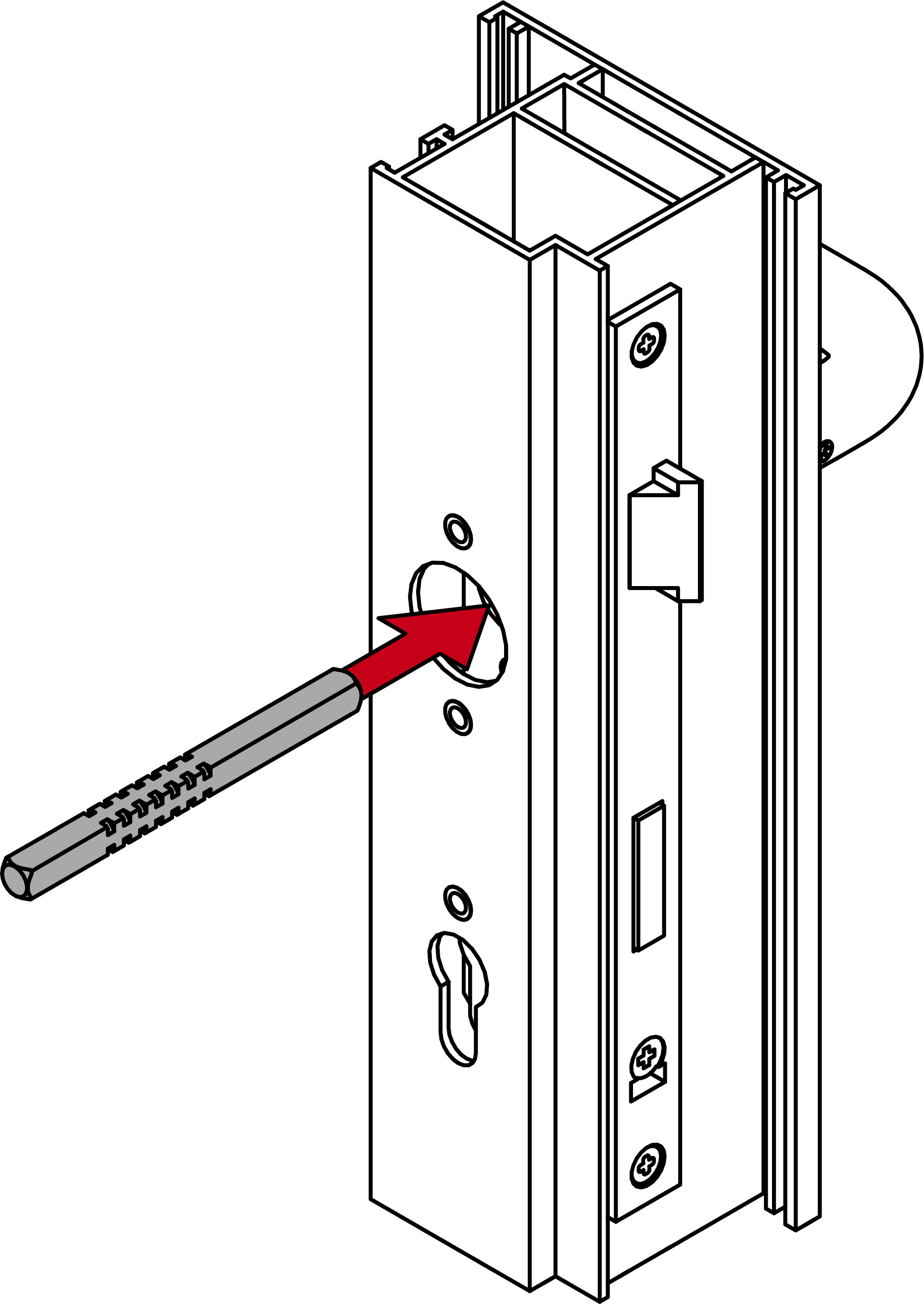

  46. Stecken Sie den Vierkant bis zum Anschlag in die Tür.

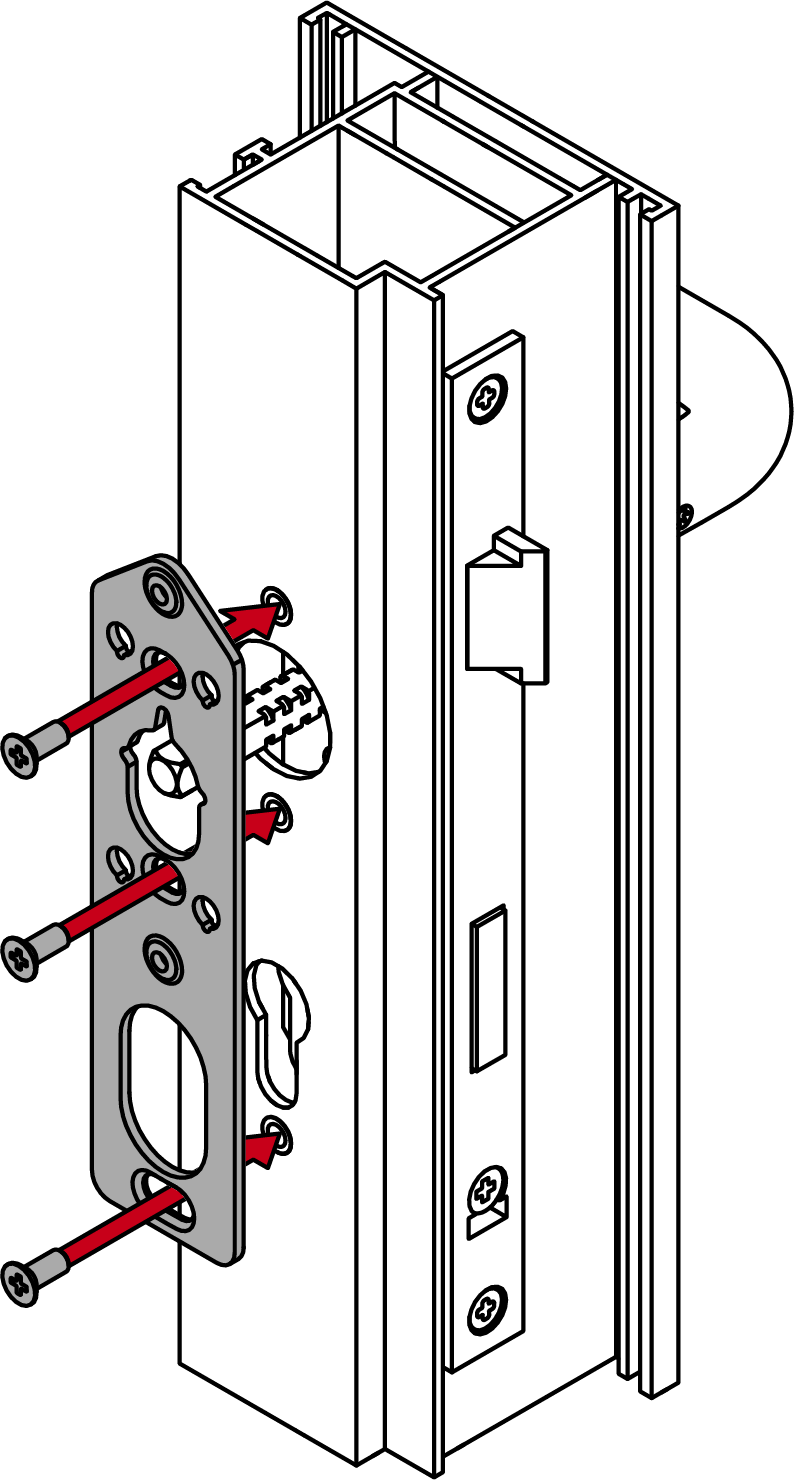

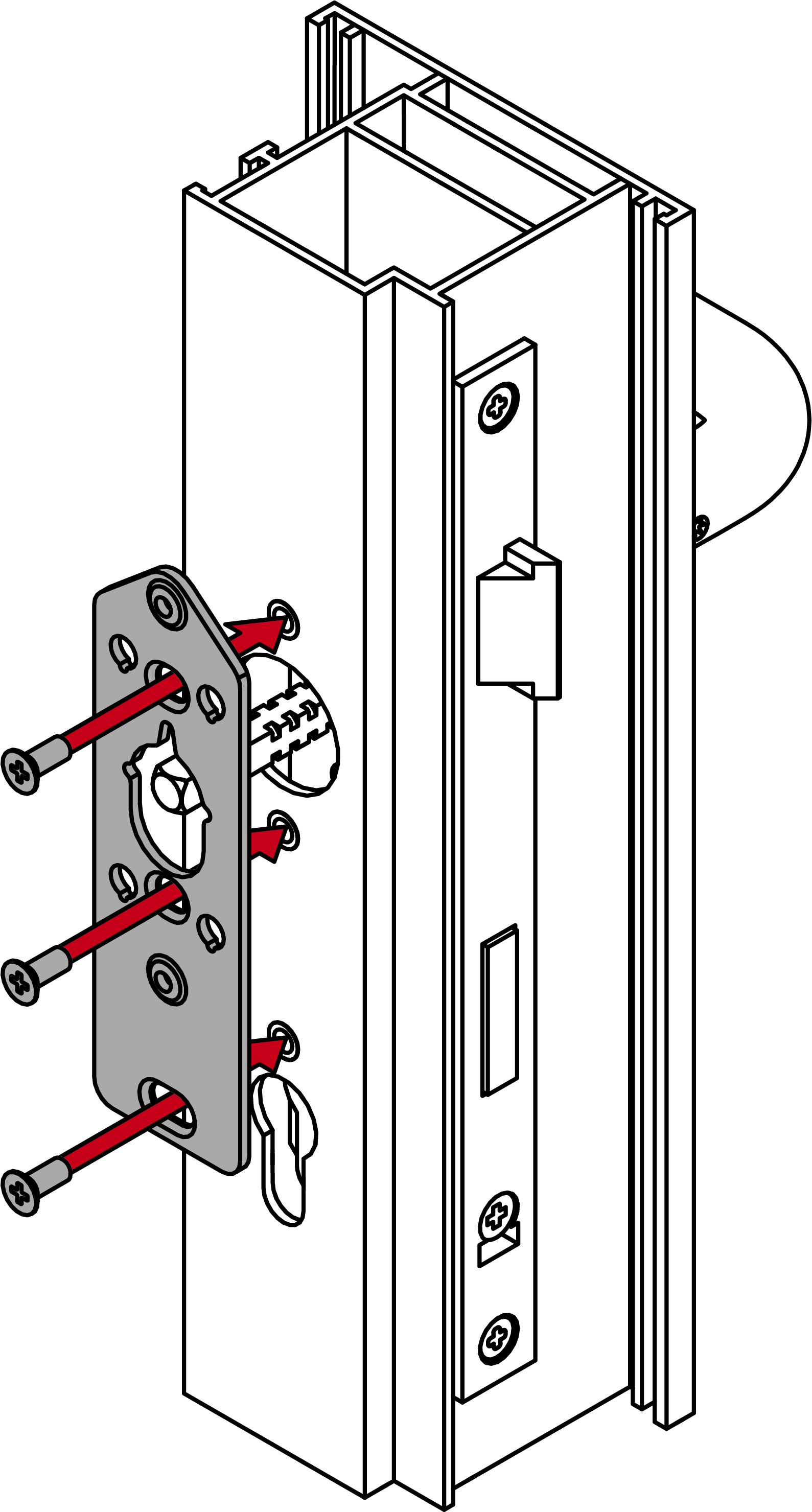

  48. Schrauben Sie mit den 12-mm-Schrauben die Innen-Fixierplatte mit der Spitze nach oben auf die Tür-Innenseite (PH2, Drehmoment 3,0 Nm).

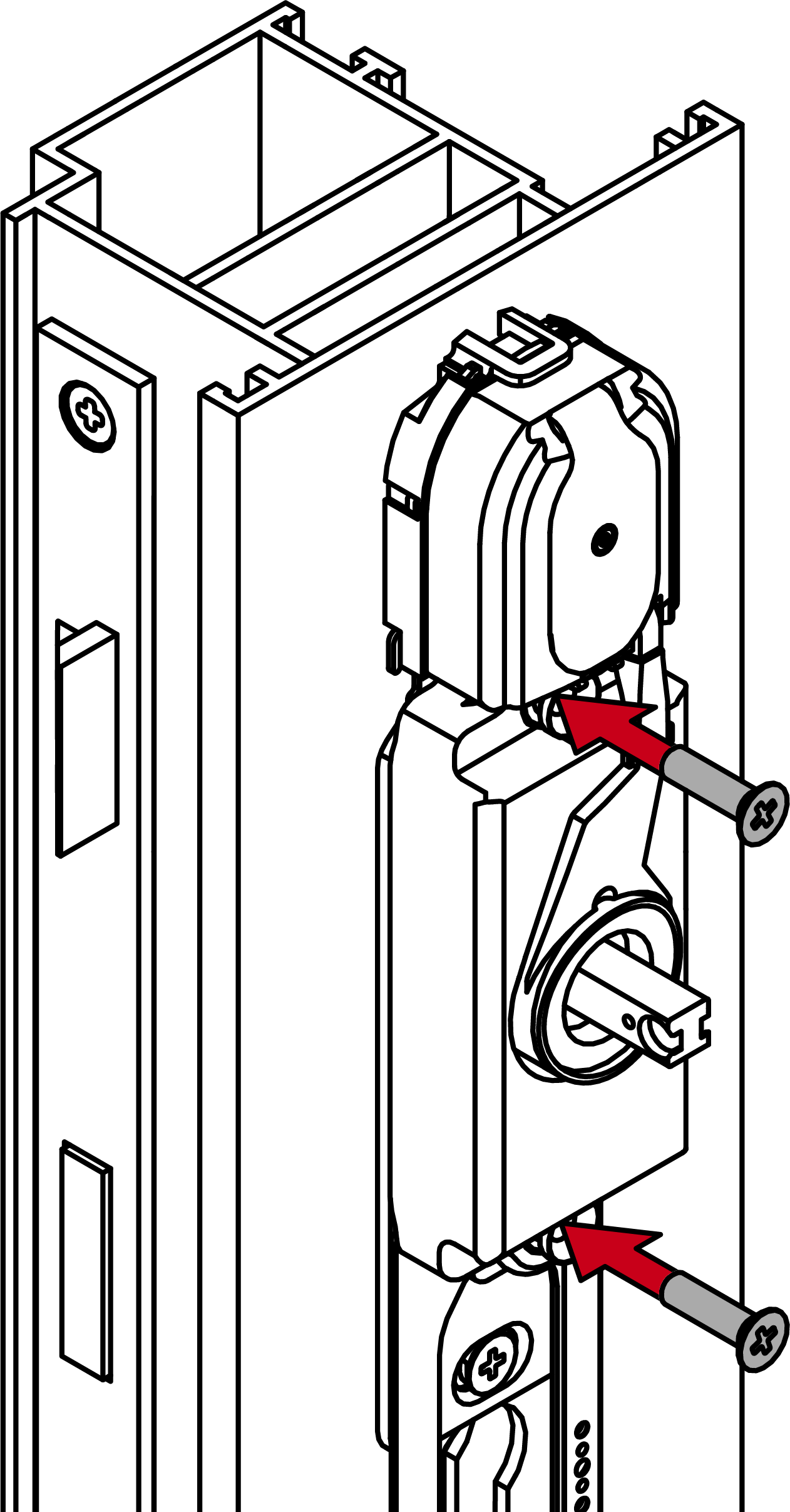

  52. Schrauben Sie mit den 18-mm-Schrauben den Modulträger auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).
  55. Setzen Sie ein Cover oben auf der Fixierplatte an.
  57. Klappen Sie das Cover nach unten zu.

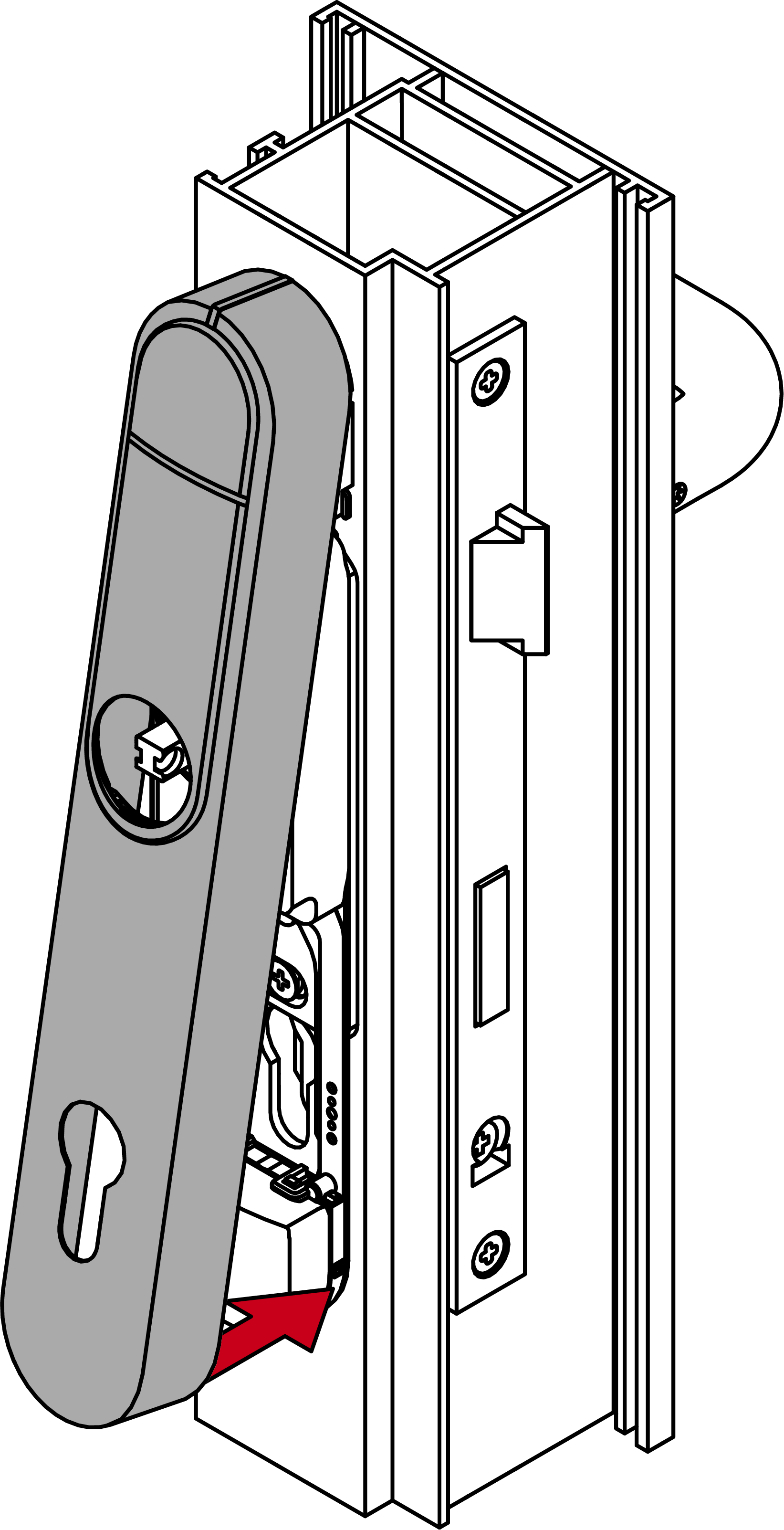

  59. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach oben.
  61. Cover rastet ein.
  62. Drücken Sie das Inlay fest.

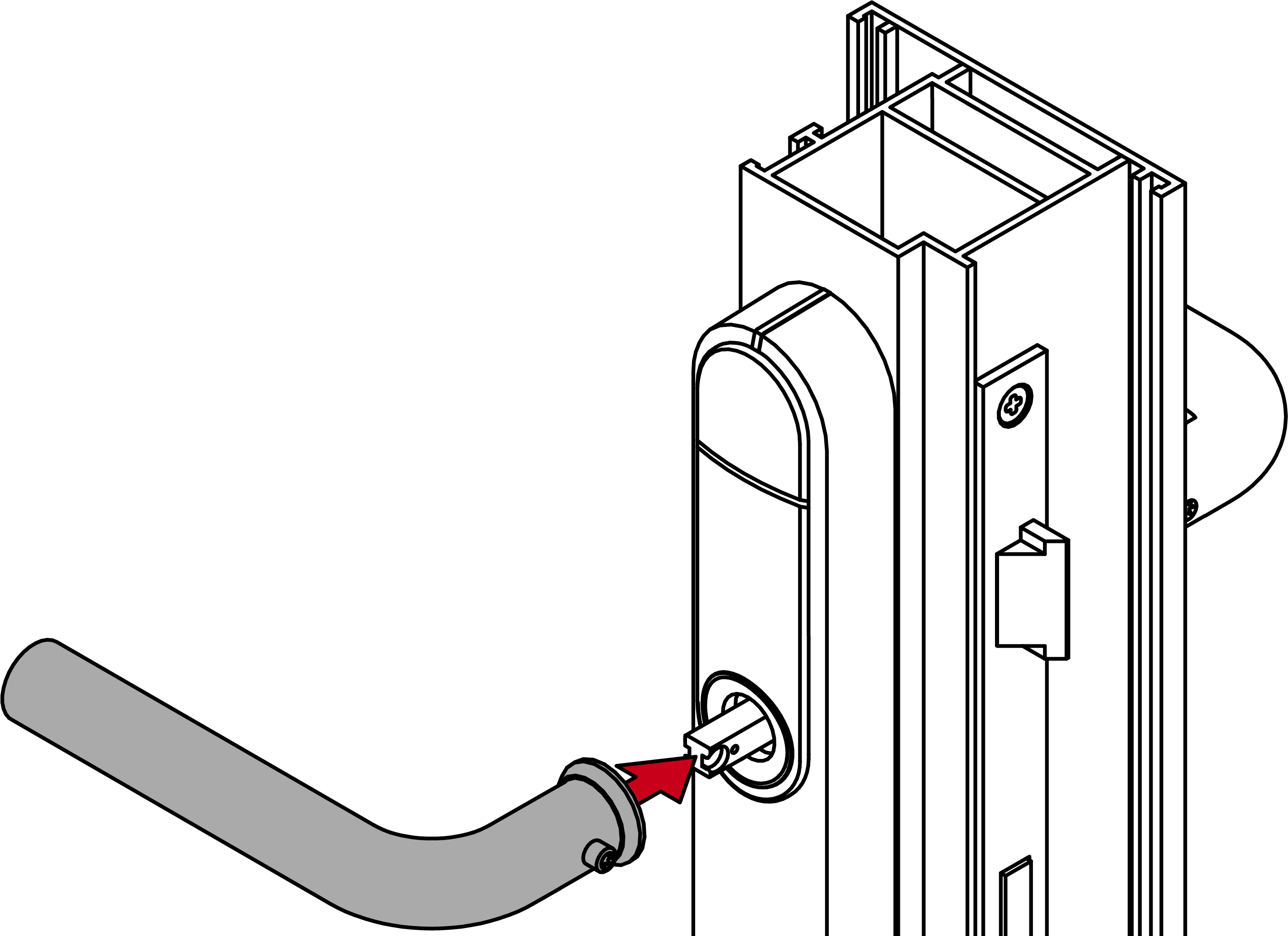

  64. Stecken Sie einen Innendrücker auf.

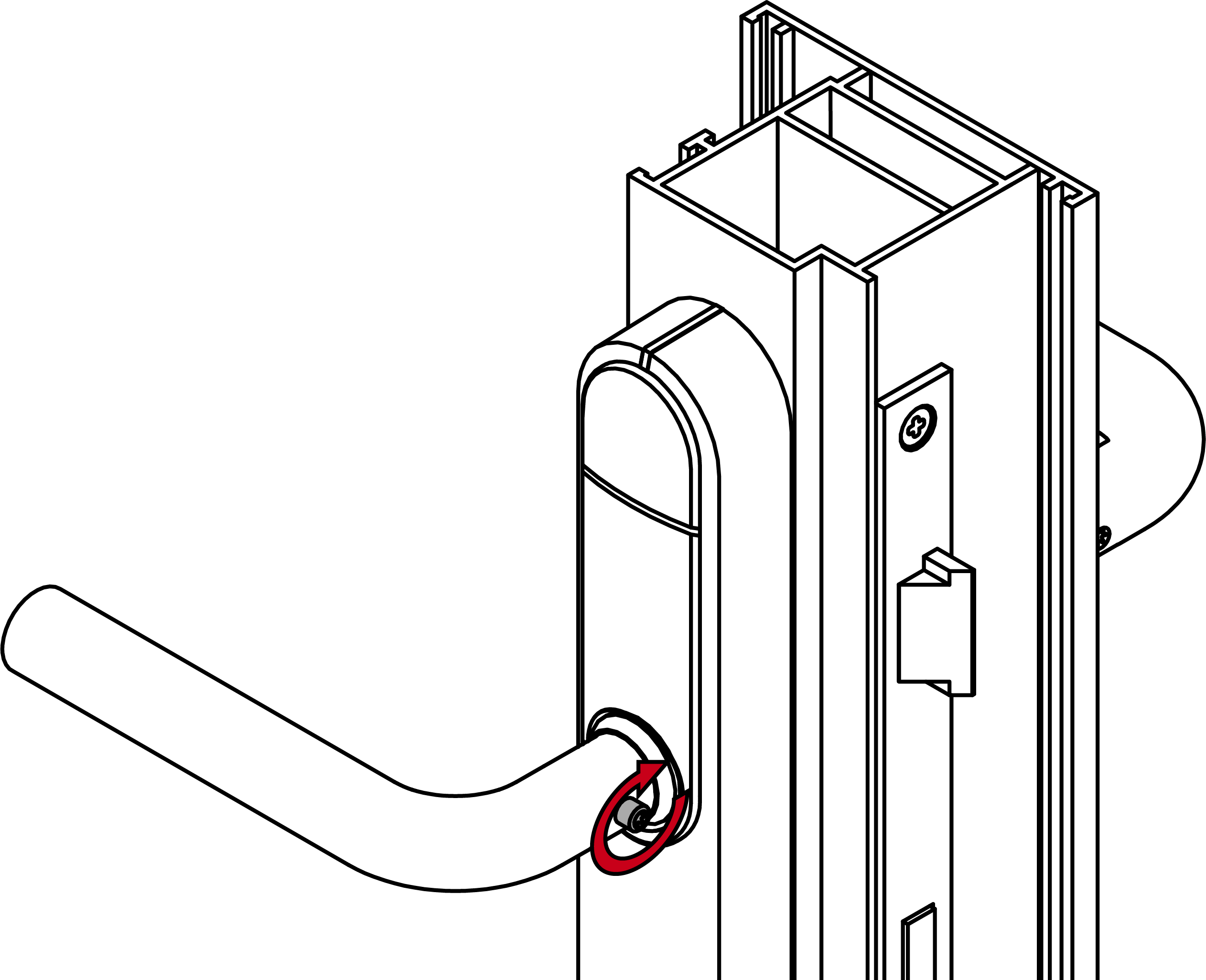

  66. Schrauben Sie die Madenschraube im Innendrücker fest (TX15, Drehmoment 5,0 Nm).

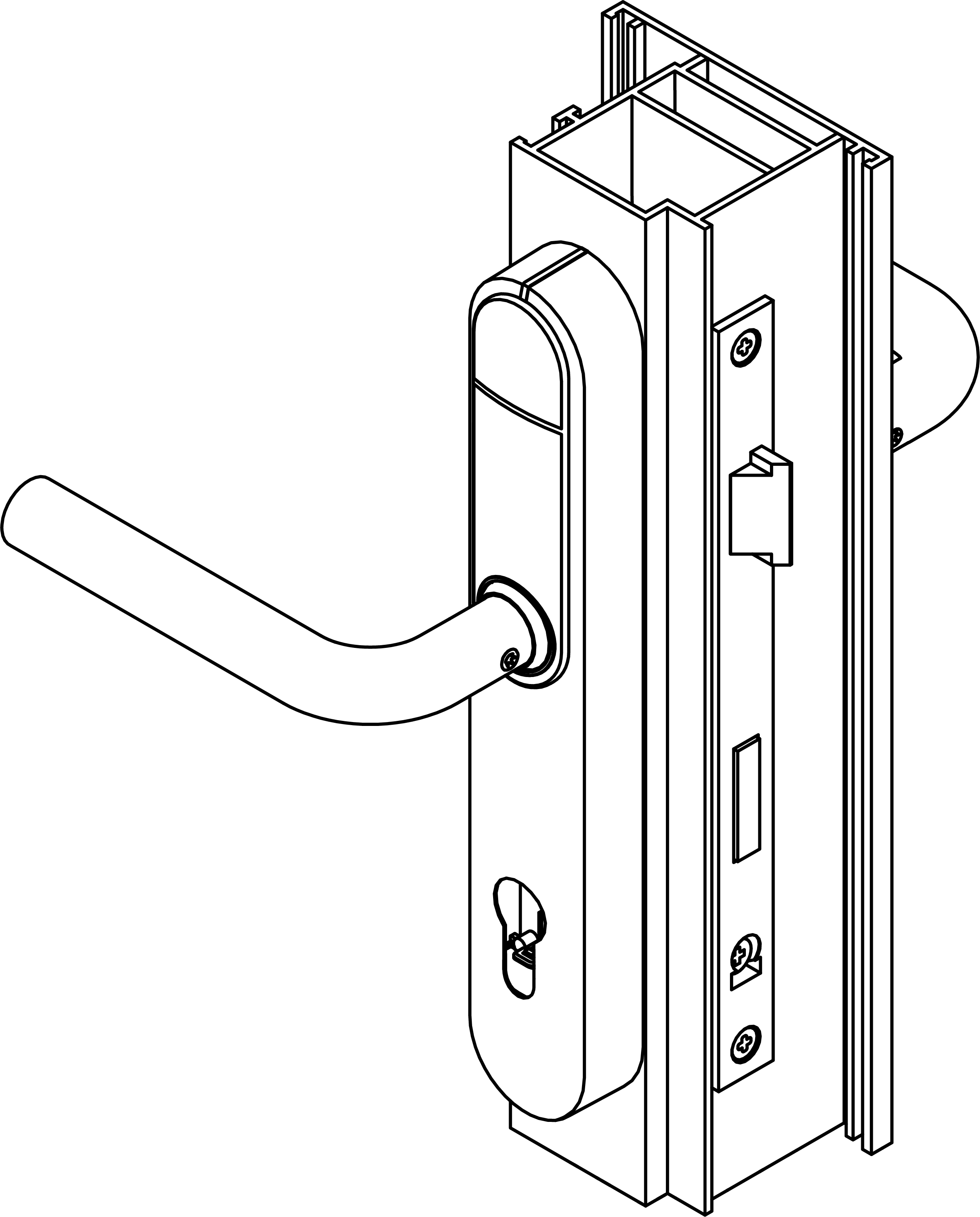

  1. SmartHandle AX Advanced fertig montiert.
