Batterien wechseln bis 03/2026 - SmartHandle AX Advanced

HINWEIS

notice

Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung

Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien können zu Funktionsstörungen führen.

  1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
  2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
  3. Verwenden Sie saubere und fettfreie Handschuhe.
  4. Tauschen Sie immer alle Batterien gleichzeitig aus.
  1. Spezialwerkzeug vorhanden.
  2. Handschuhe vorhanden.

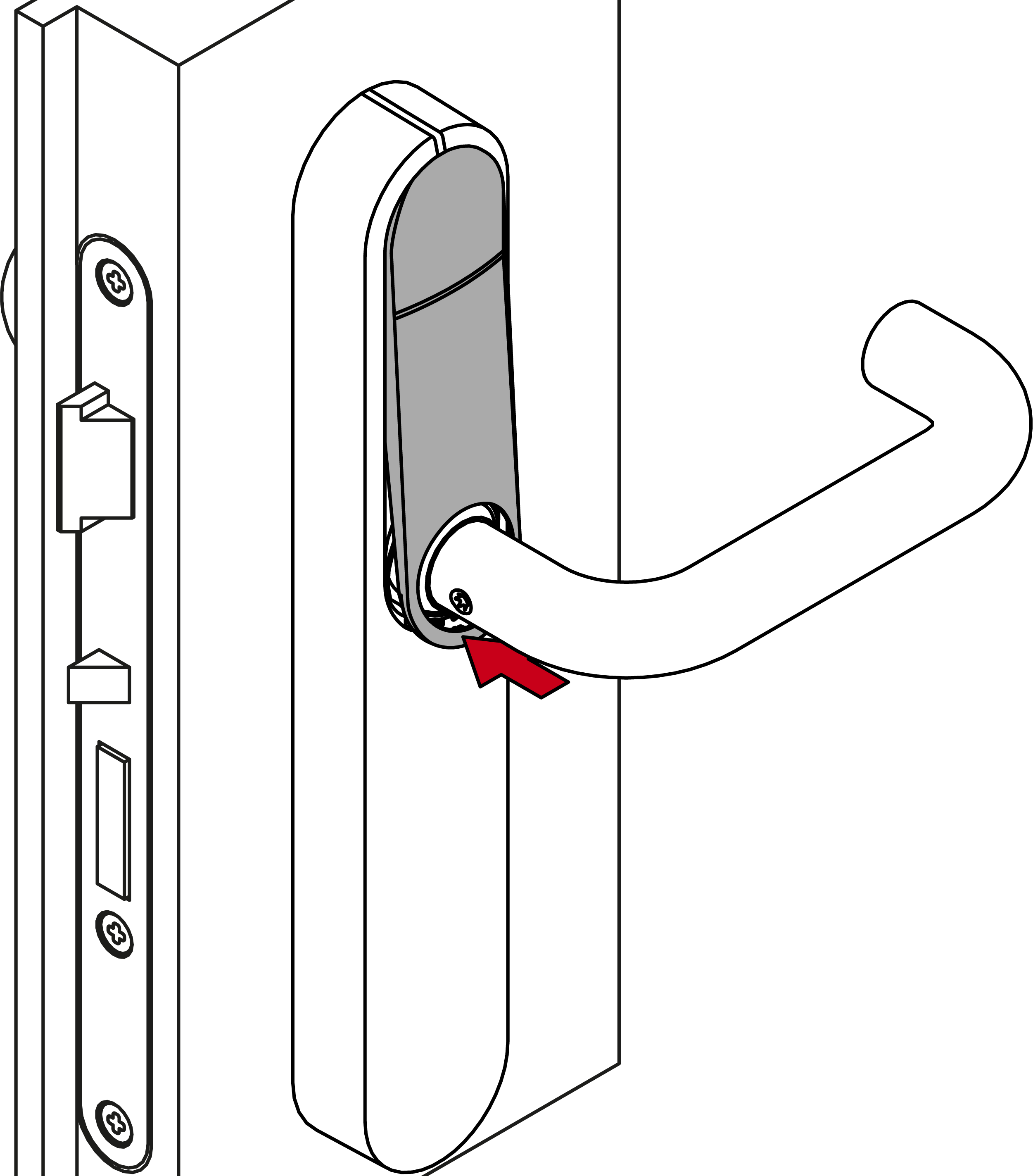

  1. Stecken Sie das Spezialwerkzeug in das Cover-Inlay der Elektronikseite.
  3. Biegen Sie mit dem Spezialwerkzeug das Cover-Inlay vorsichtig auf.
  5. Schieben Sie das Cover nach unten.
  7. Cover entriegelt.
  8. Nehmen Sie das Cover ab.

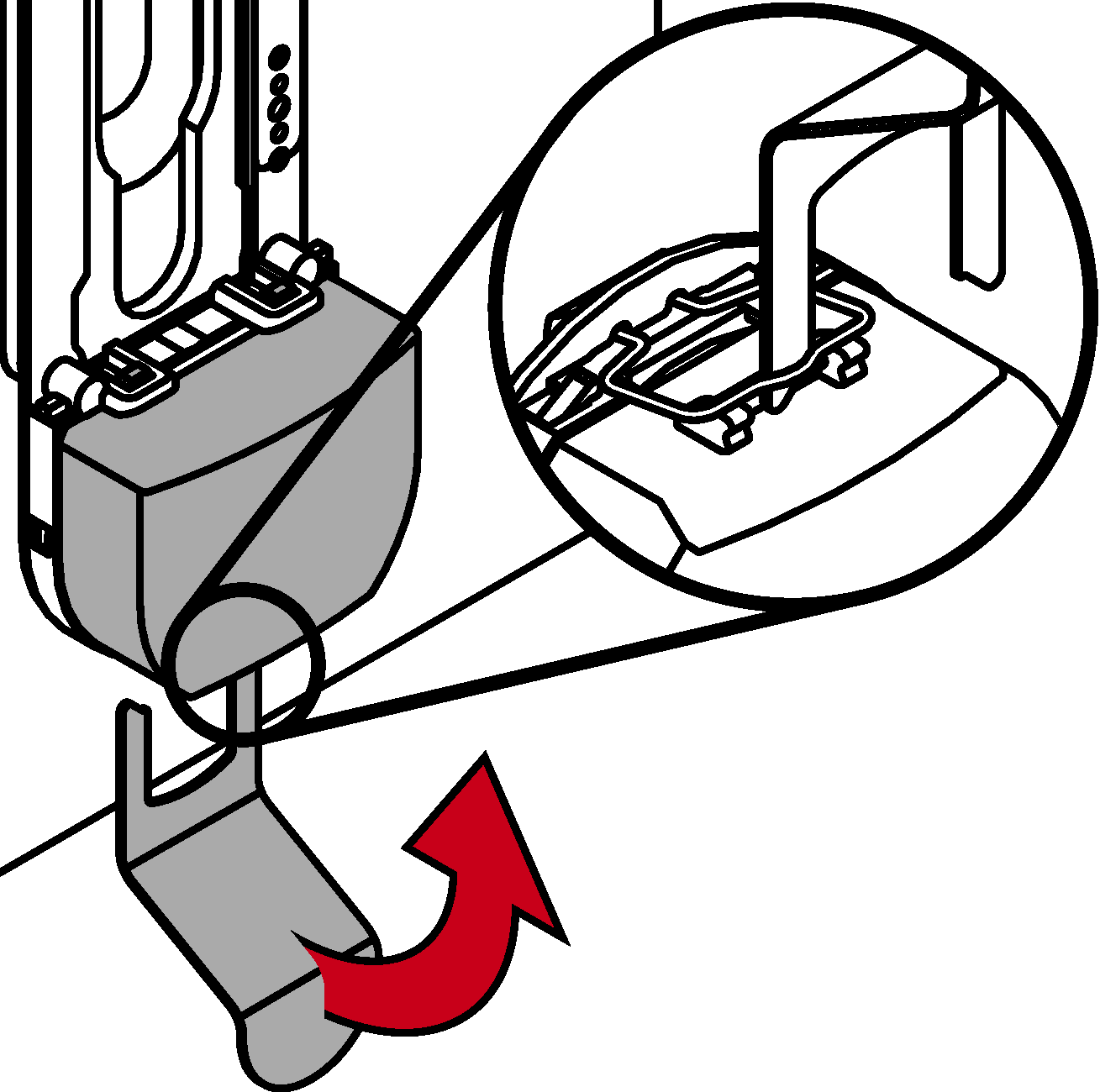

  10. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls aus.
  12. Nehmen Sie das Batteriemodul ab.
  14. Haken Sie mit dem Spezialwerkzeug die Batterie-Klammer aus.
  16. Entnehmen Sie die oberen Batterien.
  18. Biegen Sie die Zwischenfeder vorsichtig zur Seite.
  19. Entnehmen Sie die unteren Batterien.

  21. ACHTUNG

    Beschädigung des SmartHandle AX Advanced durch Verpolung der Batterien

    Verpolte Batterien führen zu unkontrollierter Entladung und zu Schäden.

    1. Überprüfen Sie vor dem Einsetzen der Batterien deren Polarität! Die Pluspole der oberen und der unteren Batterien müssen aufeinander liegen.

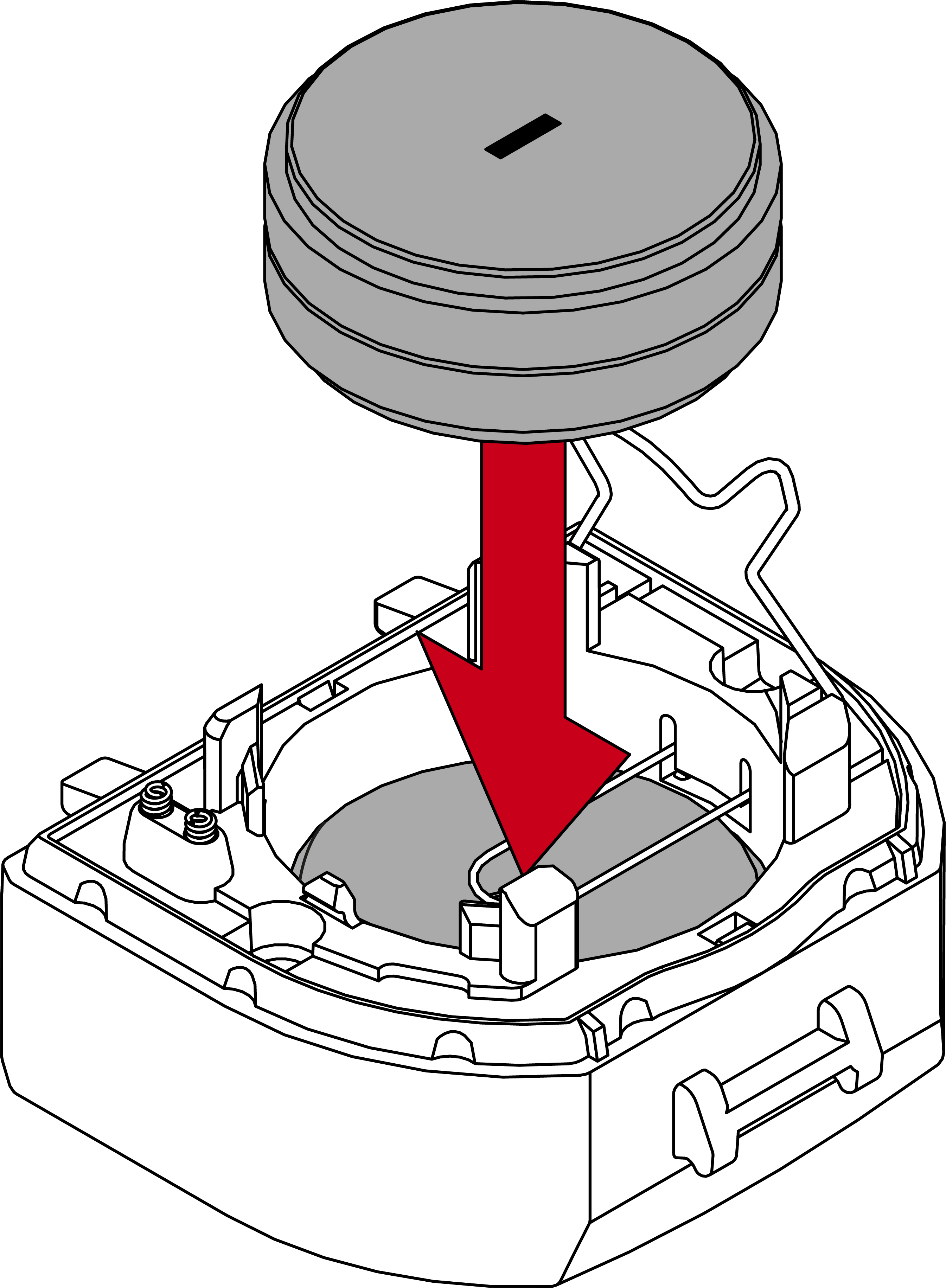

  22. Setzen Sie zwei neue Batterien mit sich berührenden Pluspolen ein (Typ CR2450).
  24. Zwischenfeder sichtbar oberhalb der unteren Batterien.
  25. Setzen Sie zwei neue Batterien mit sich berührenden Pluspolen ein (Typ CR2450).
  27. Haken Sie die Batterie-Klammer wieder ein.

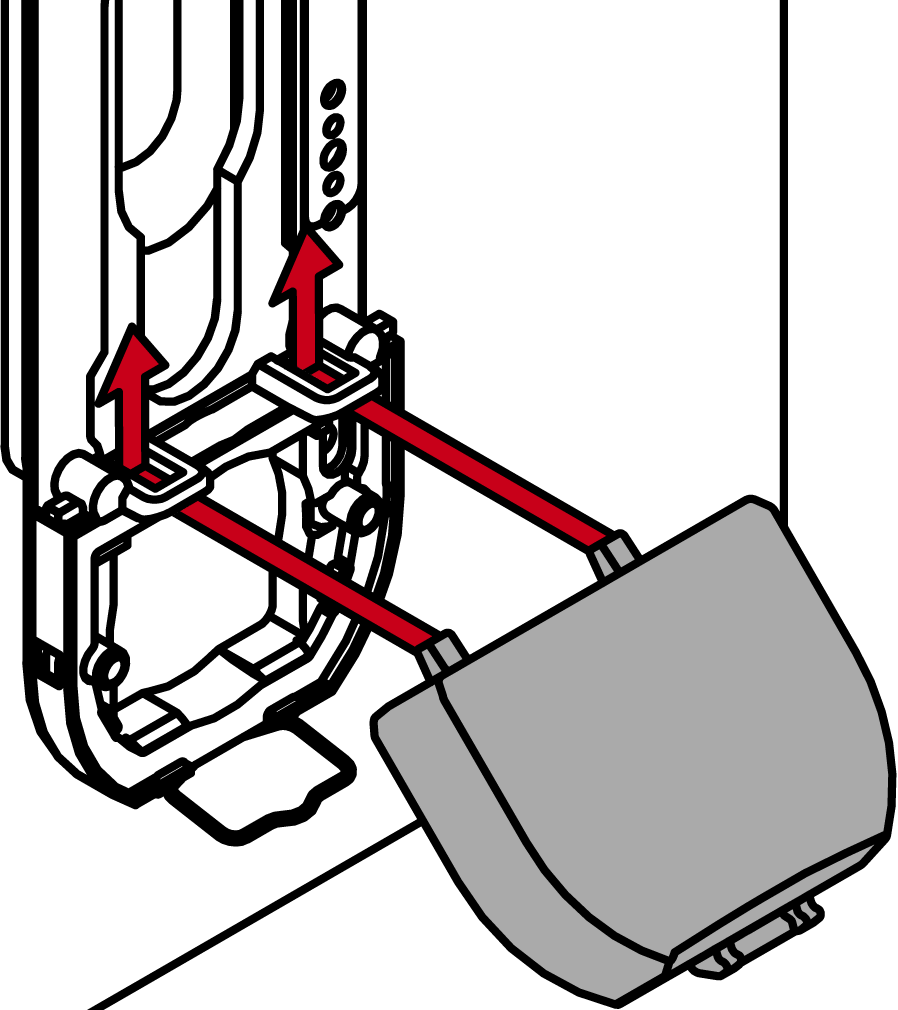

  29. Setzen Sie das Batteriemodul wieder in den Modulträger ein.
  31. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls wieder ein.
  33. SmartHandle AX Advanced piept dreimal.
  34. Setzen Sie das Cover oben auf der Fixierplatte an.
  36. Klappen Sie das Cover nach unten zu.

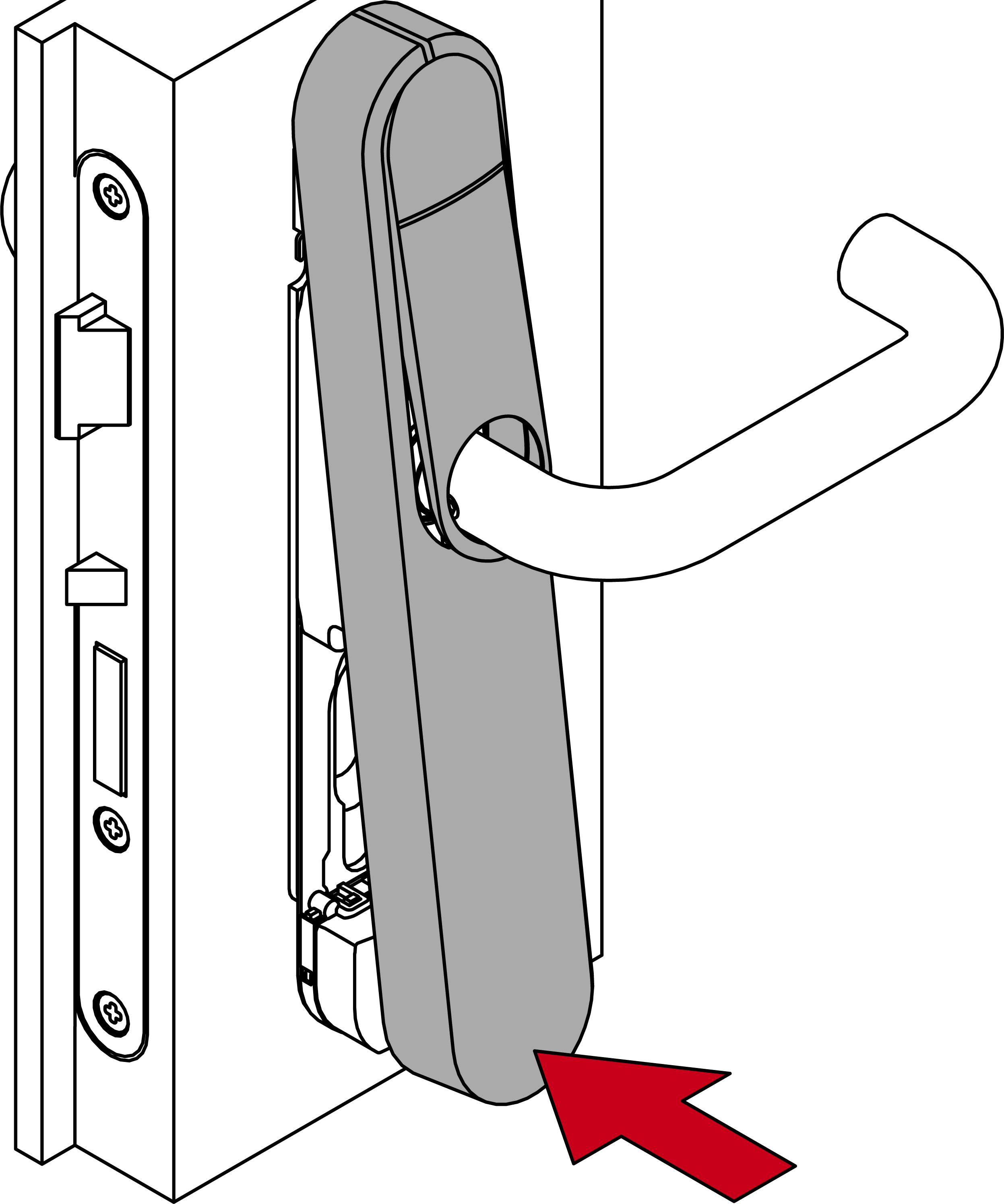

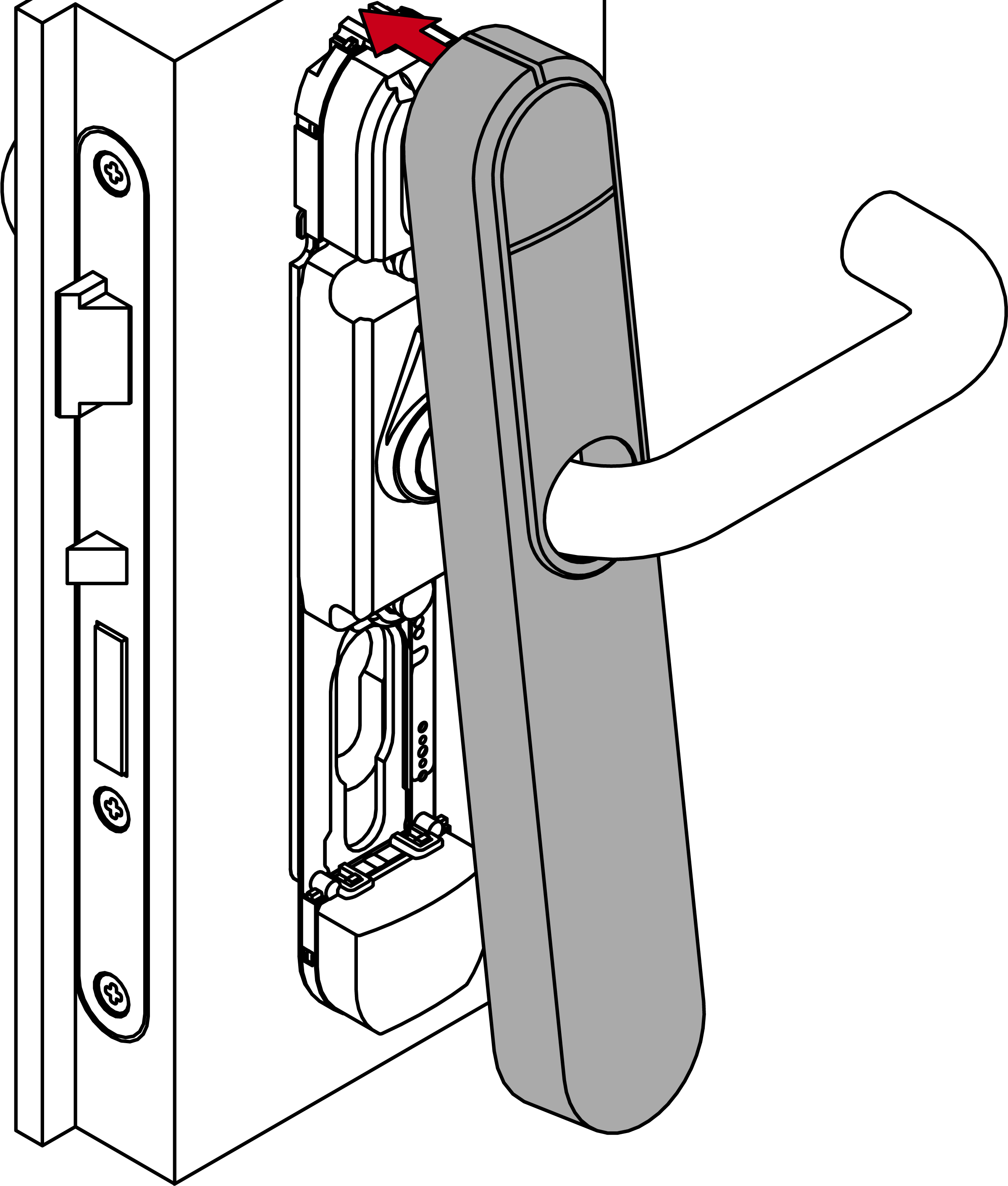

  38. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach oben.
  40. Cover rastet ein.
  41. Drücken Sie das Inlay fest.
  1. Batterien sind gewechselt.
