Cover-Haltebügel für geschlossene Nutbuchse nachrüsten (alle Varianten außer K1) - SmartHandle AX Advanced

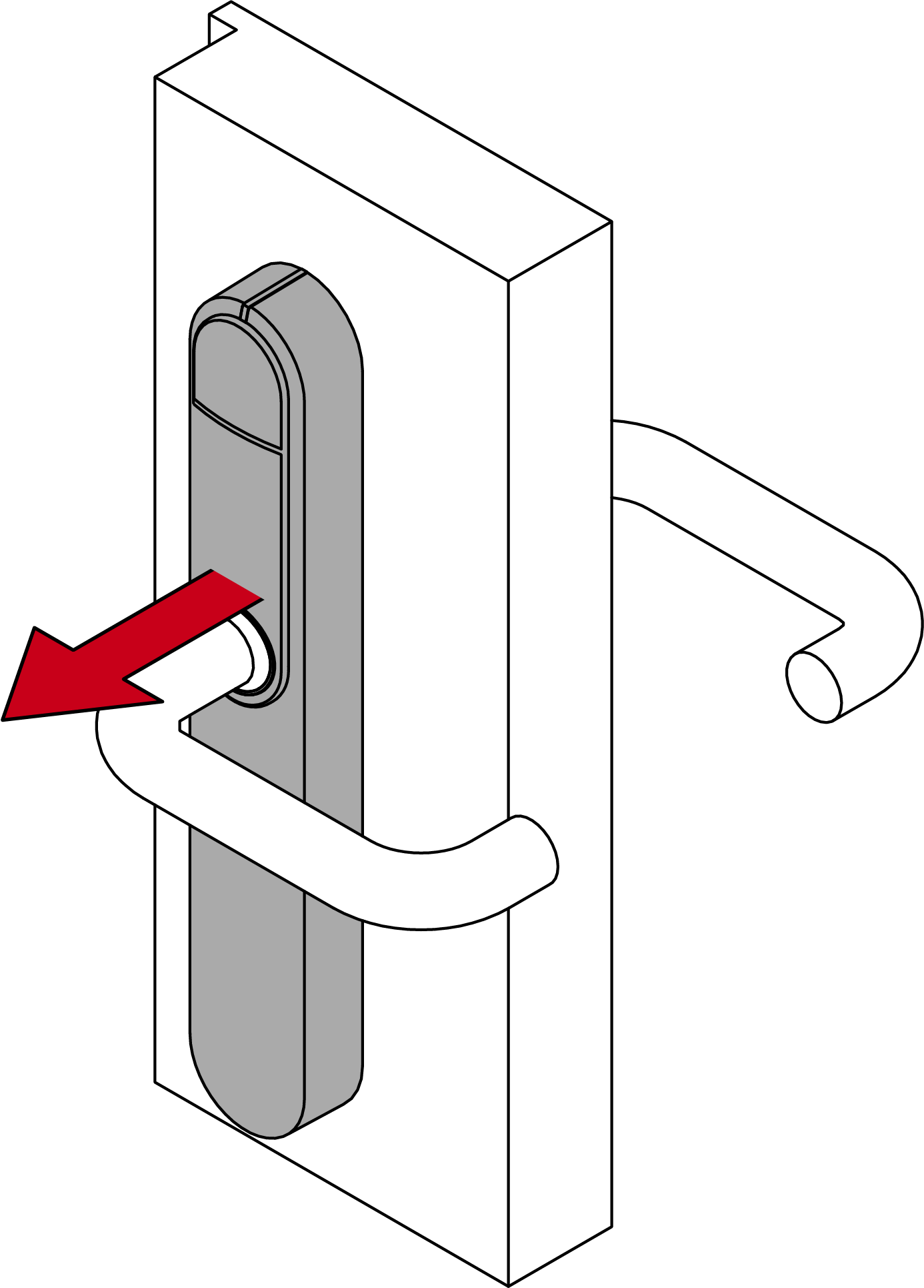

  1. Demontieren Sie das Cover und das SmartHandle AX Advanced.

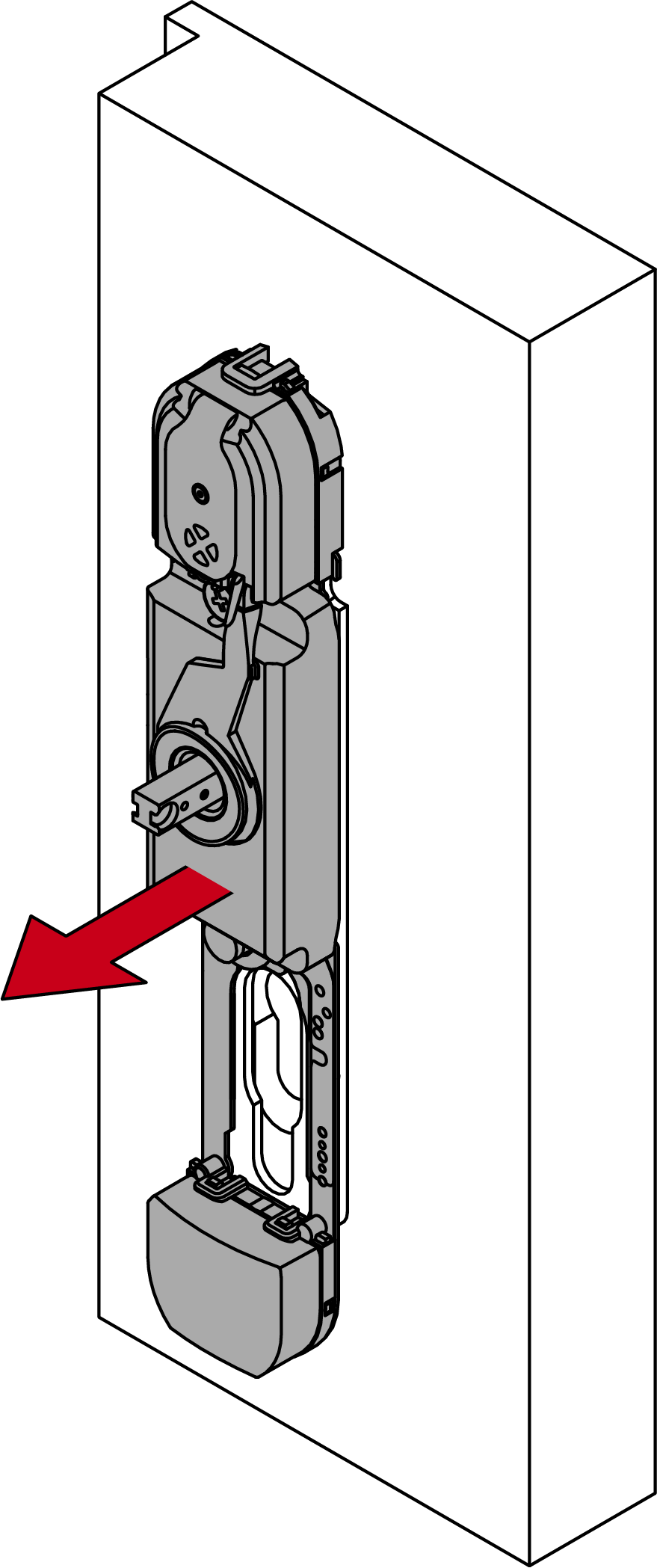

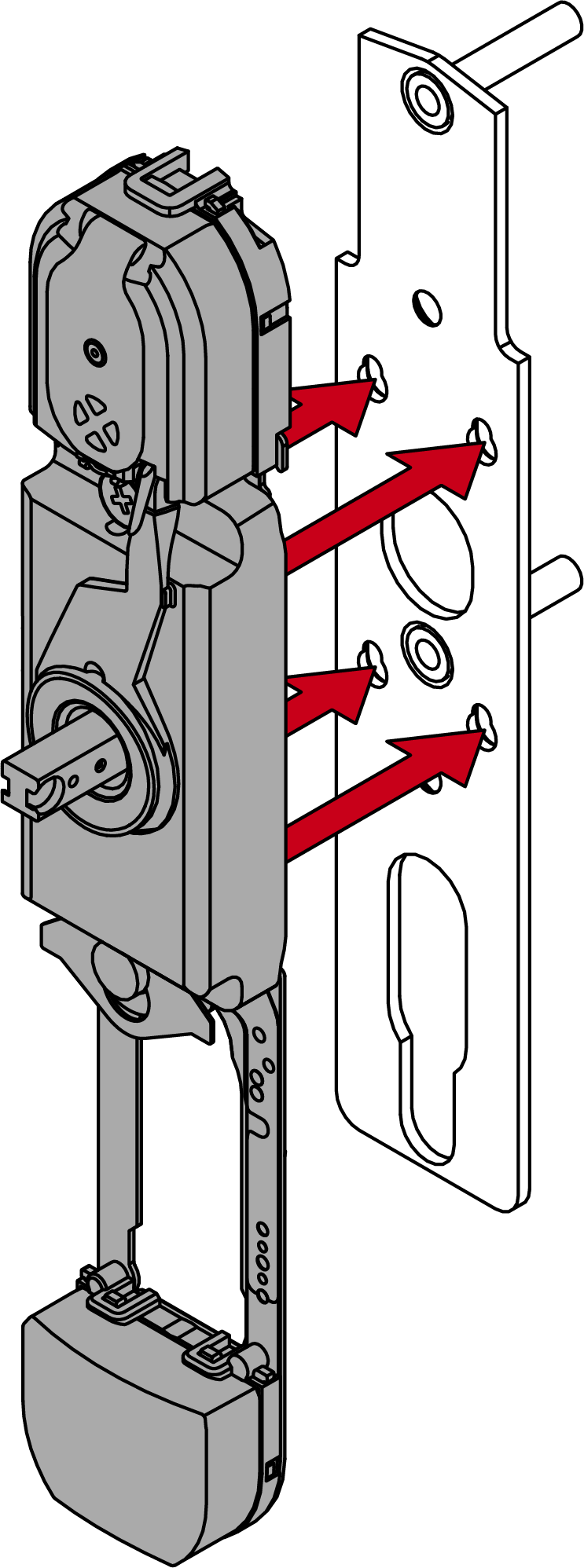

  3. Demontieren Sie den Modulträger von der jeweiligen Fixierplatte.
  5. Ziehen Sie die alte Nutbuchse aus dem Aktorgehäuse.
  7. Stecken Sie den neuen Cover-Haltebügel in das Aktorgehäuse.

  8. HINWEIS

    notice

    Kunststoff-Clip nur für glatte Elektronikgehäuse ohne Stege

    Der Kunststoff-Clip dient zur Positionierung der Metallplatte. Ab ca. 01/2025 wurden die Elektronikgehäuse mit zwei Stegen versehen, die dieselbe Funktion erfüllen.

    1. Wenn Ihr Elektronikgehäuse zwei Stege neben der Nutbuchse hat, dann entfernen Sie den Kunststoff-Clip.
  11. Montieren Sie den Modulträger und das SmartHandle AX Advanced zusammen mit dem neuen Cover wieder.
