Tür vorbereiten (Bohrschablone) - SmartHandle AX Advanced

  1. Stift oder Anreißnadel vorhanden.
  2. Bohrmaschine vorhanden.
  3. Geeigneter Bohrer vorhanden (Ø 7 mm, für Rundrosettenmontage zusätzlich Ø 6 mm).
  4. PH2-Schraubendreher vorhanden.
  5. Lineal vorhanden.

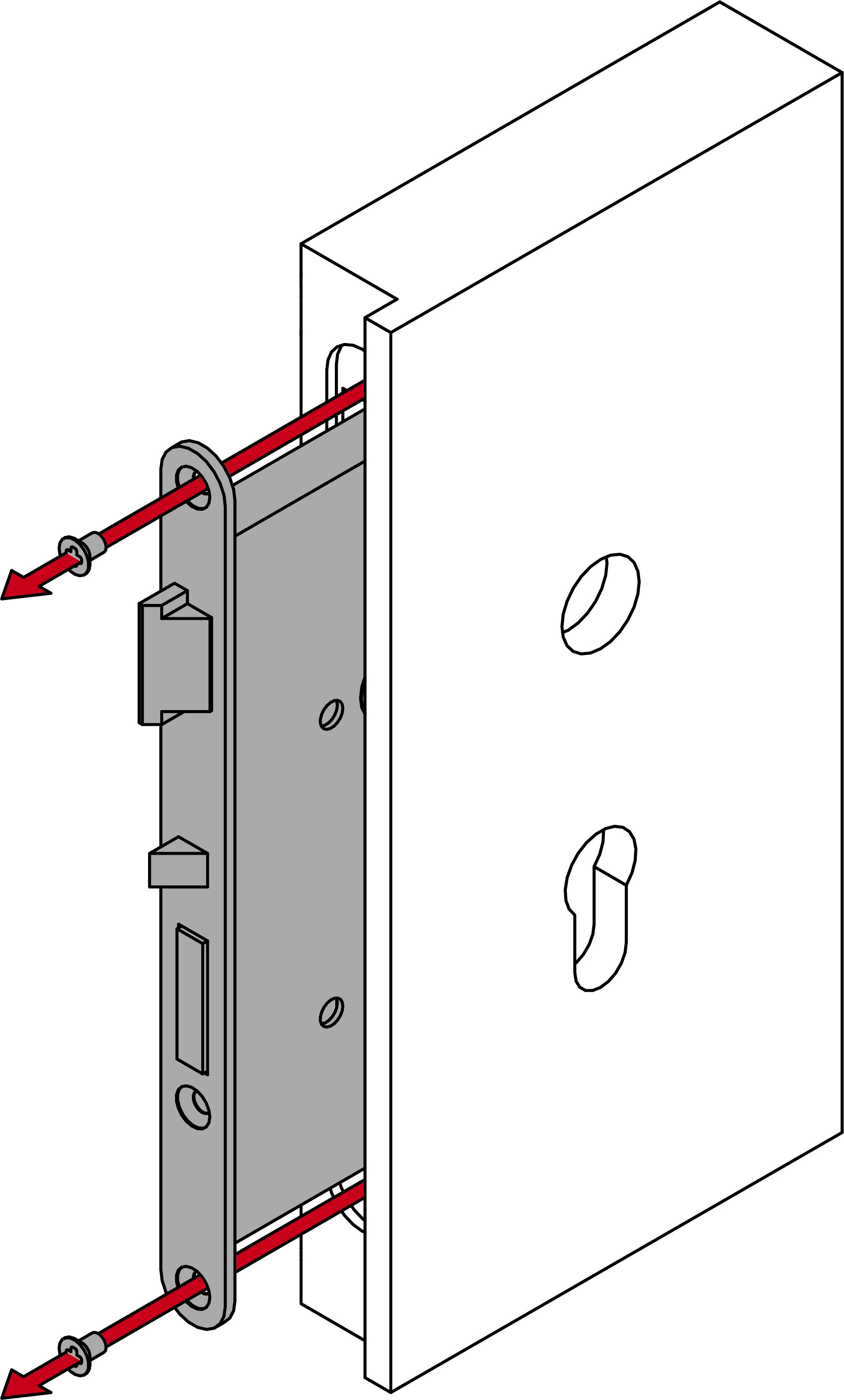

  1. Bauen Sie das Einsteckschloss aus.

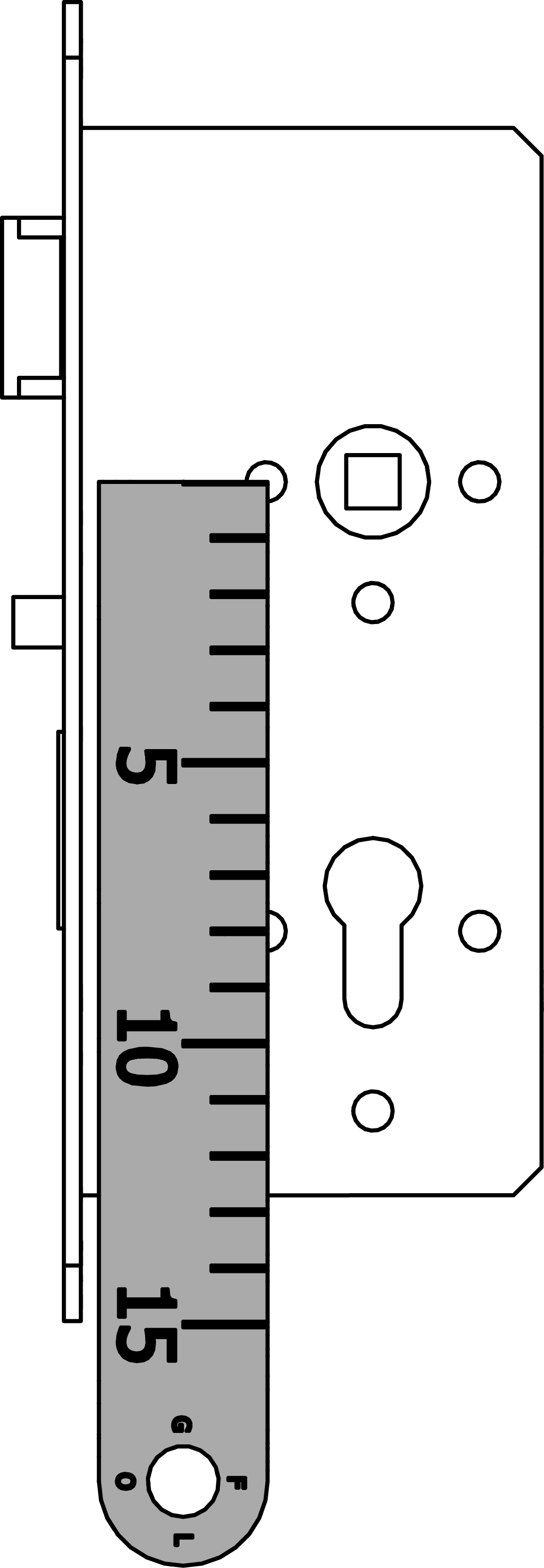

  3. Messen Sie die Distanz (Abstand der Drehachsen von Vierkant und Zylinder).

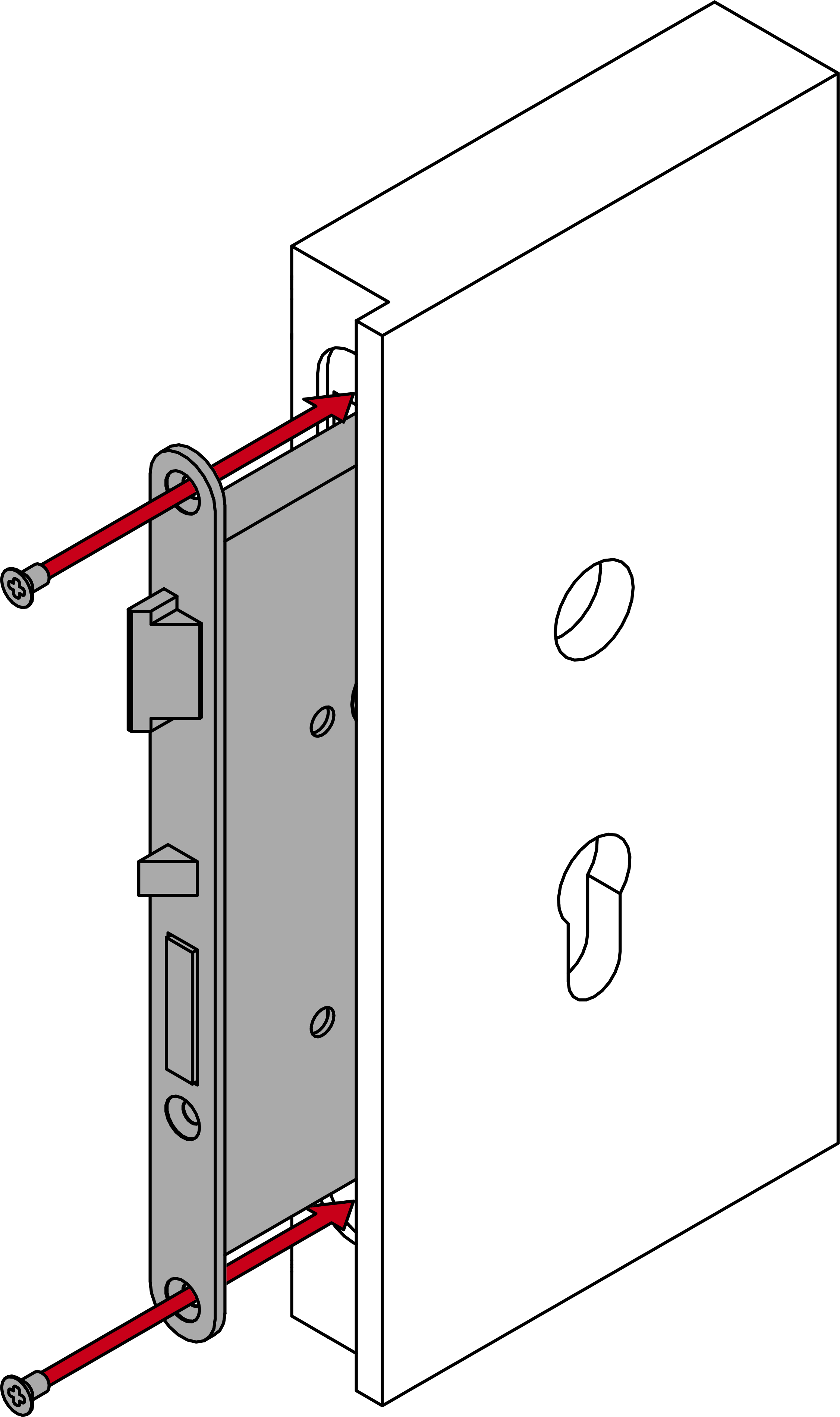

  5. Bauen Sie das Einsteckschloss ein.

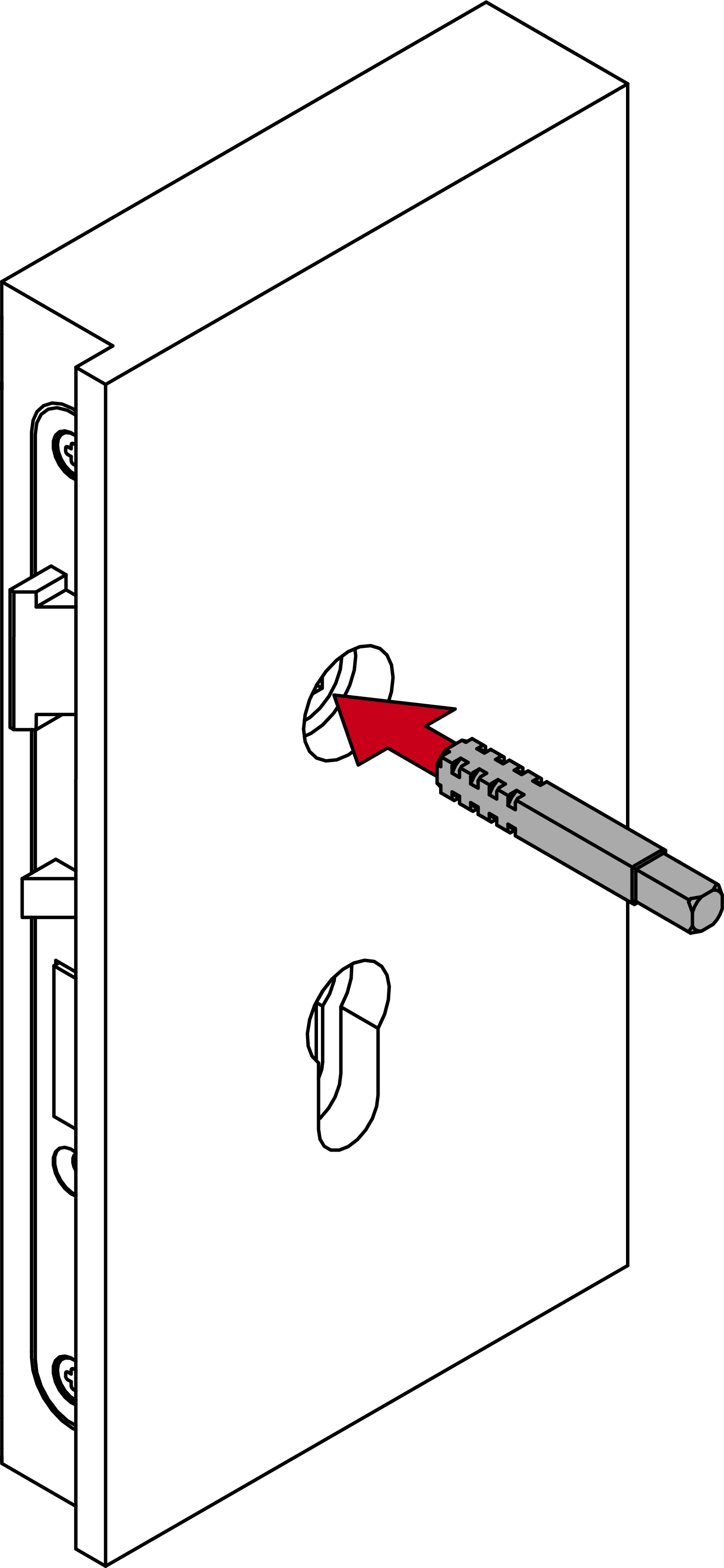

  7. Stecken Sie den Vierkant in das Einsteckschloss.

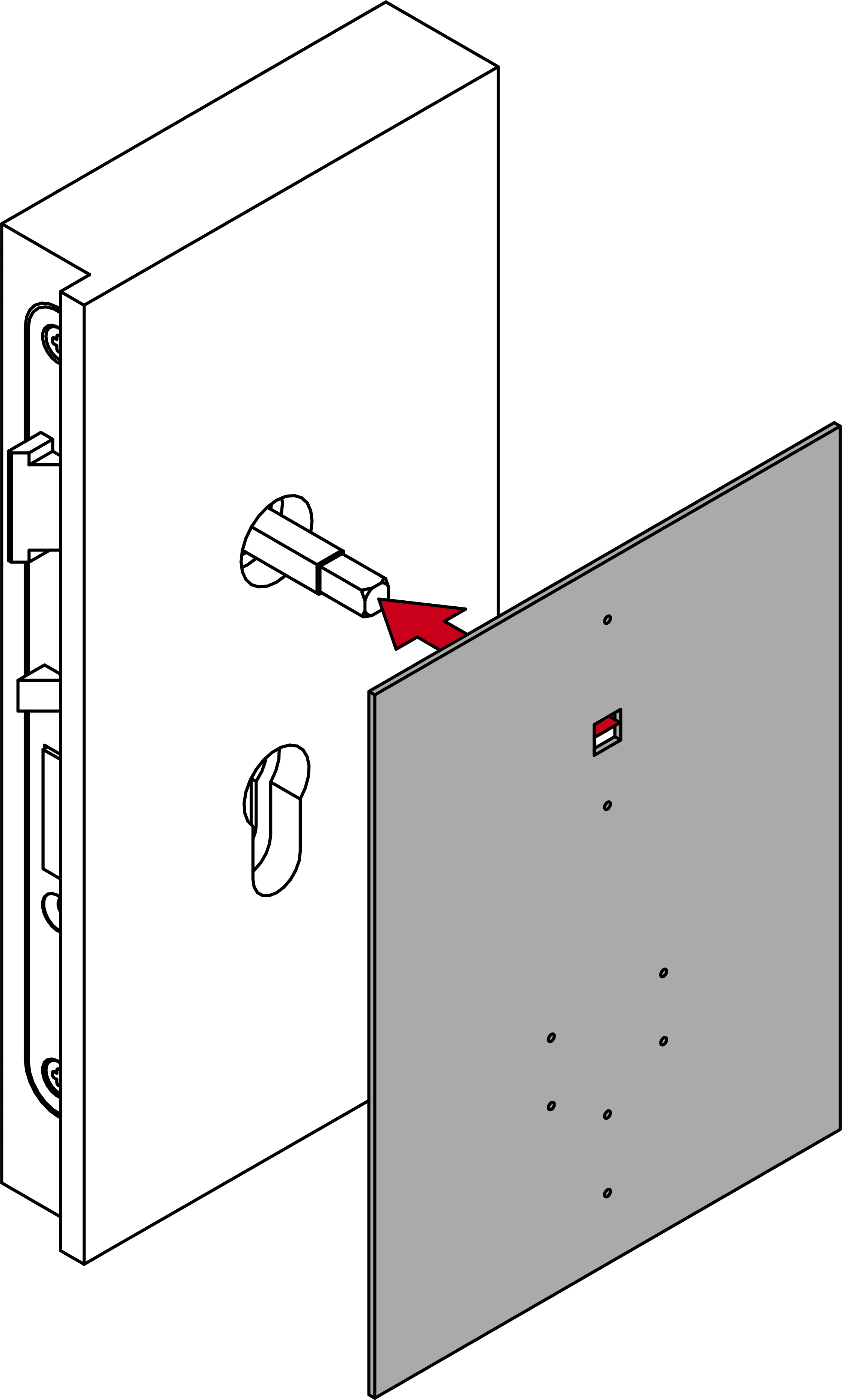

  9. Stecken Sie die Bohrschablone auf den Vierkant.
  11. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senkrecht aus.

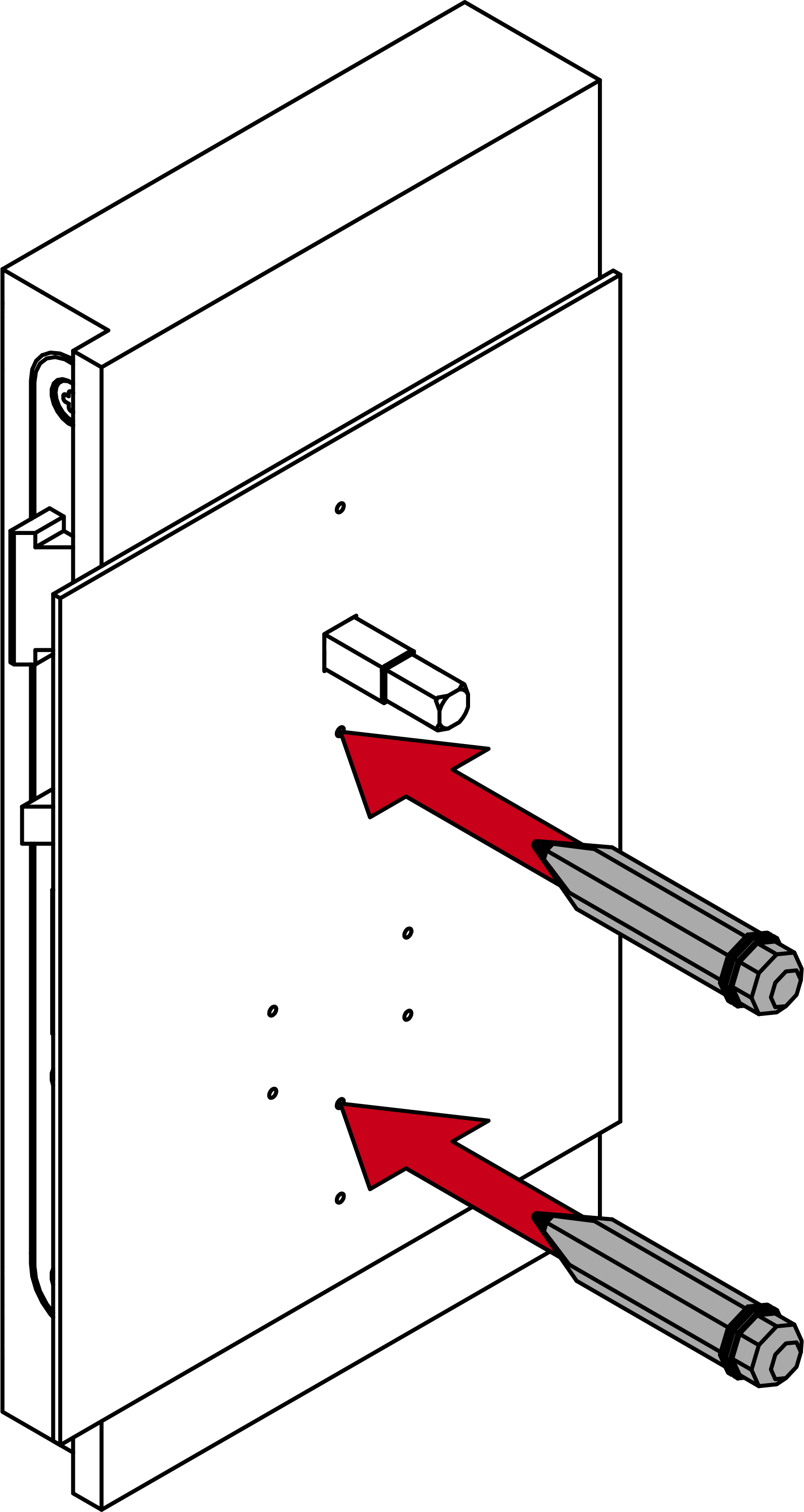

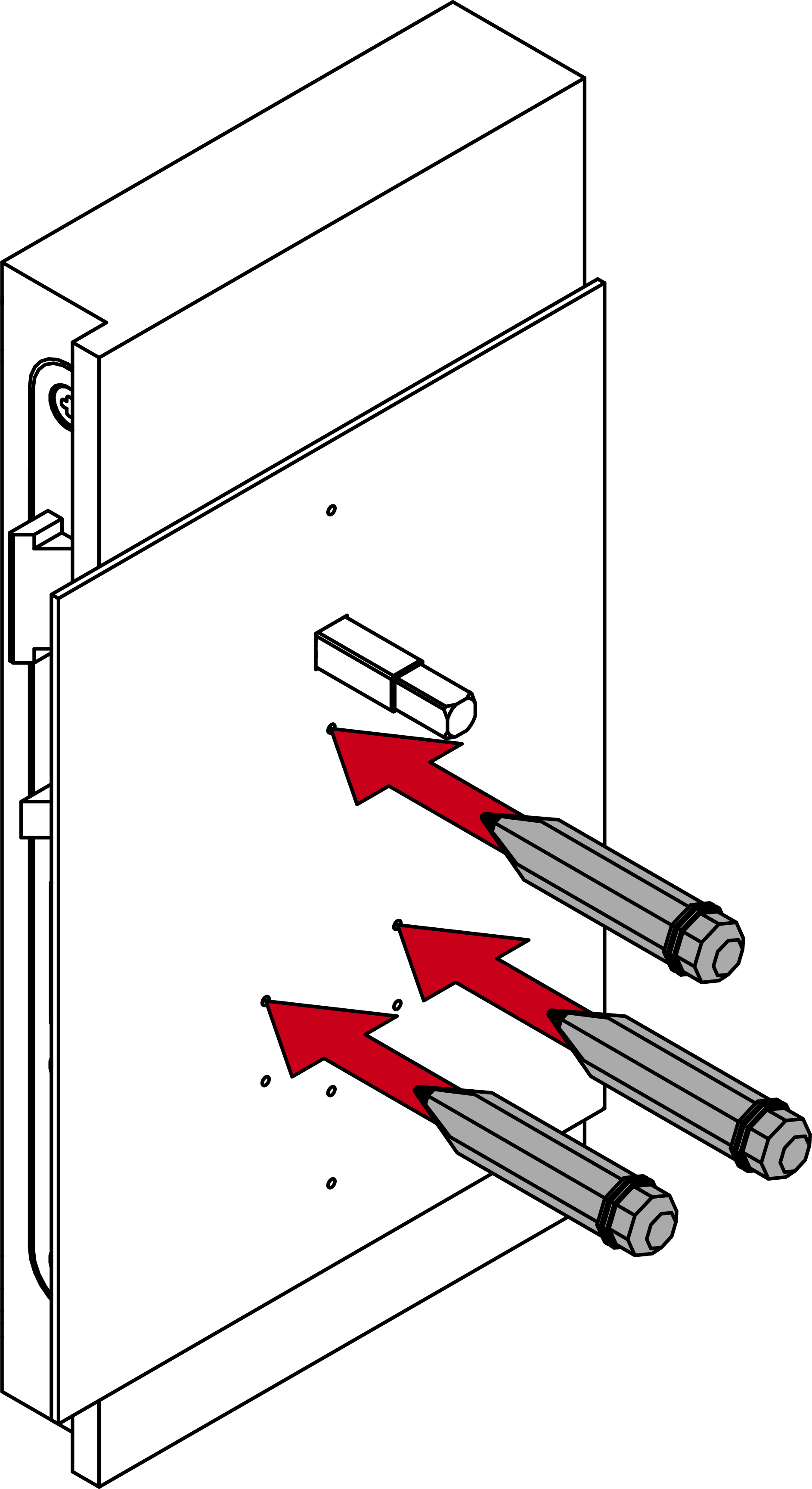

  12. Markieren Sie die zu bohrenden Punkte auf der Tür.

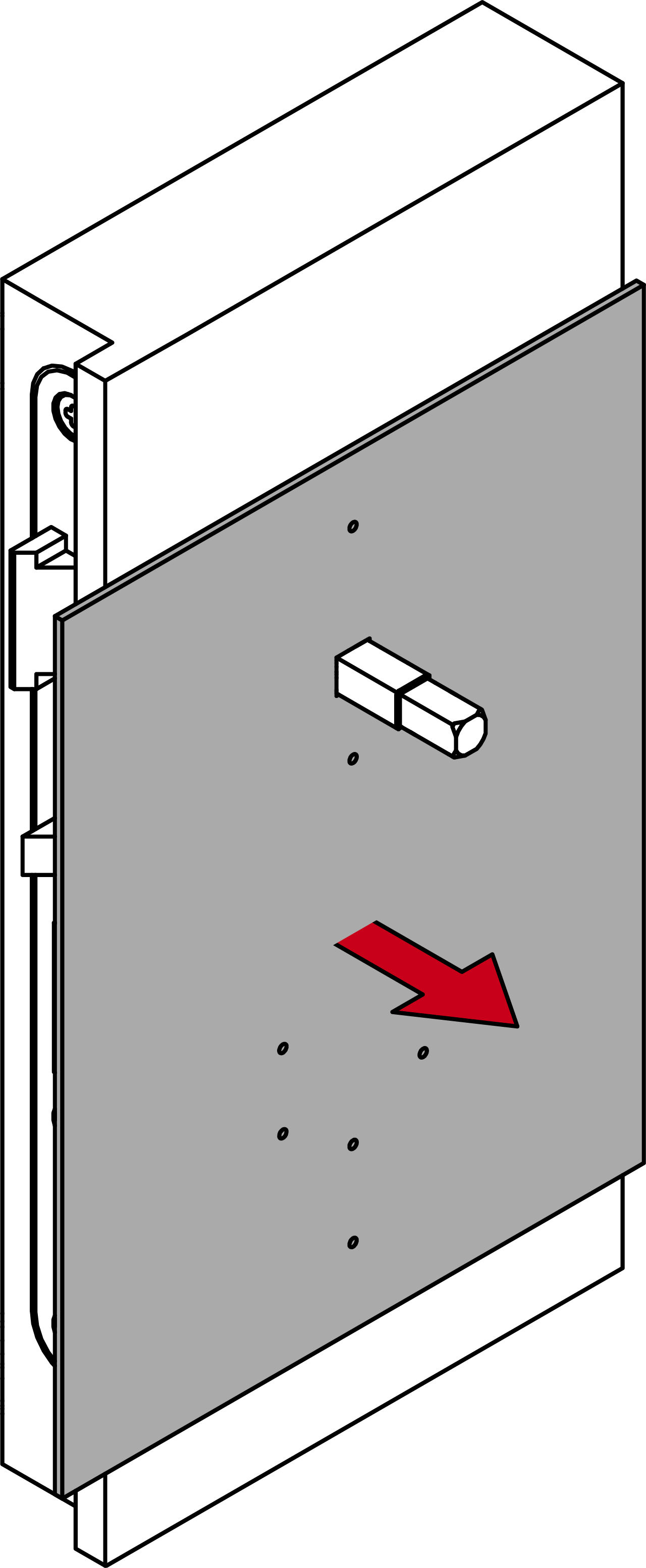

  15. Entfernen Sie die Bohrschablone und den Vierkant.
  18. Bauen Sie das Einsteckschloss aus.

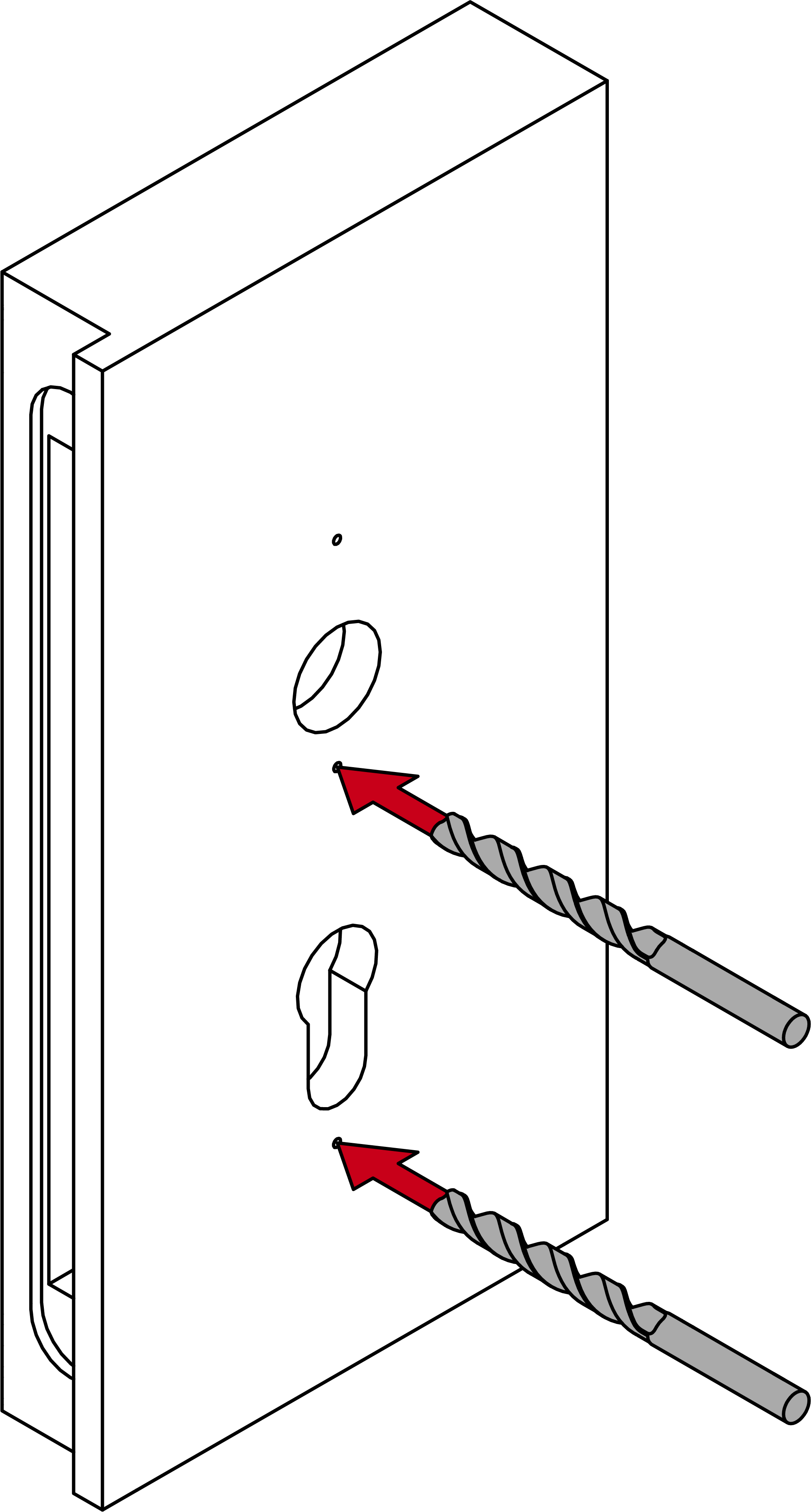

  20. Bohren Sie die benötigten Löcher.

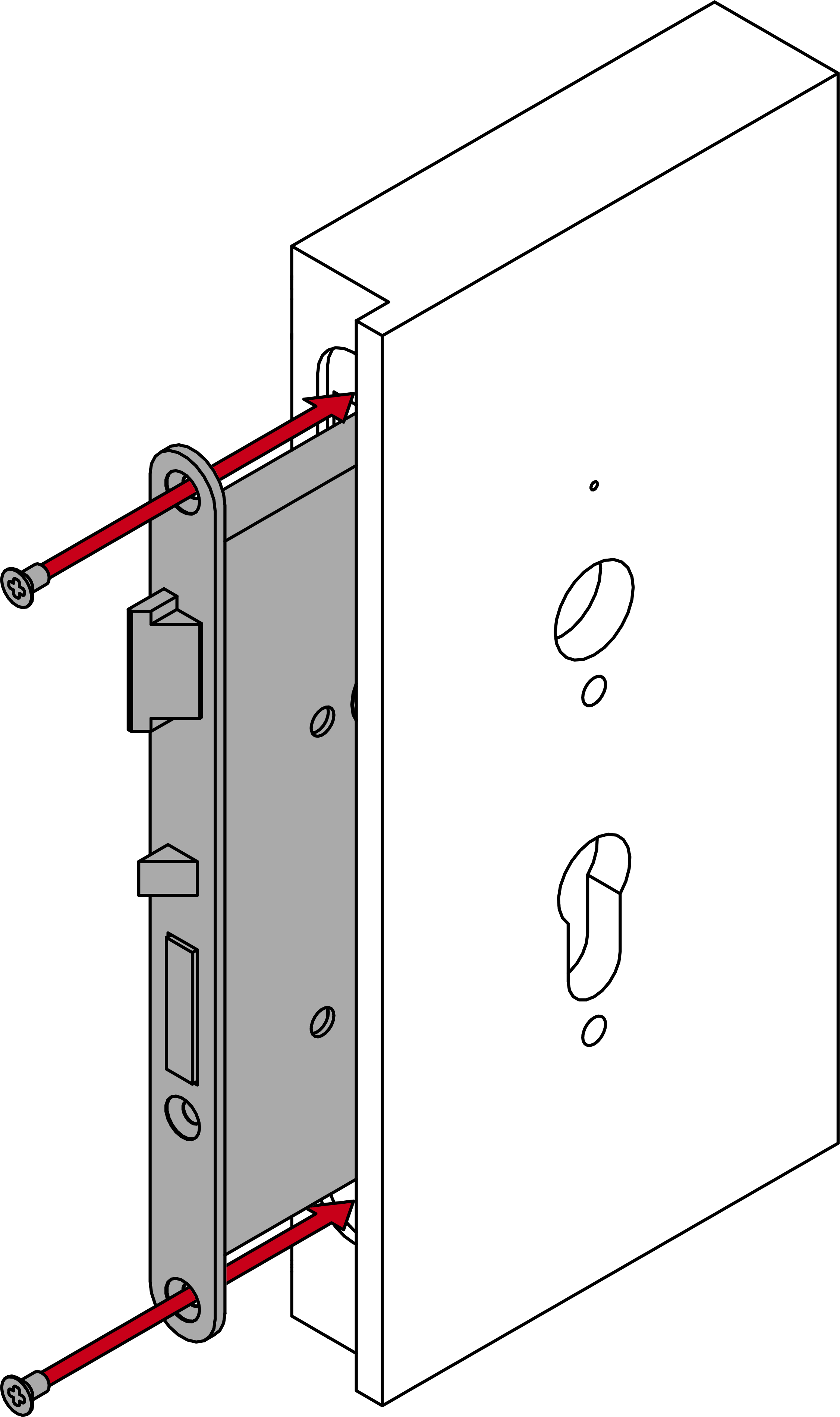

  23. Bauen Sie das Einsteckschloss ein.
