Beschlag montieren - SmartHandle AX Advanced

  1. Tür vorgebohrt.
  2. PH2-Schraubendreher vorhanden.
  3. TX15-Schraubendreher vorhanden.
  4. Messschieber vorhanden.
  1. Für Nicht-MO: Setzen Sie den Blindzylinder ein.
  2. HINWEIS

    notice

    Blindzylinder mit Schraubendreher im Loch führen

    Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.

    1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
    2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
  3. Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).
  4. Für Kurzschild: Setzen Sie die Aufnahmescheibe in die kleinere Fixierplatte ein.
  5. Setzen Sie die Hülsenmuttern in die kleinere Fixierplatte ein (Langschild: Mitte/Oben, Kurzschild: Mitte/Unten).
  6. Für 7-mm-Vierkant: Setzen Sie den Adapterschuh in die Vierkant-Aufnahme des Modulträgers.
  7. Stecken Sie den Modulträger in die Fixierplatte.

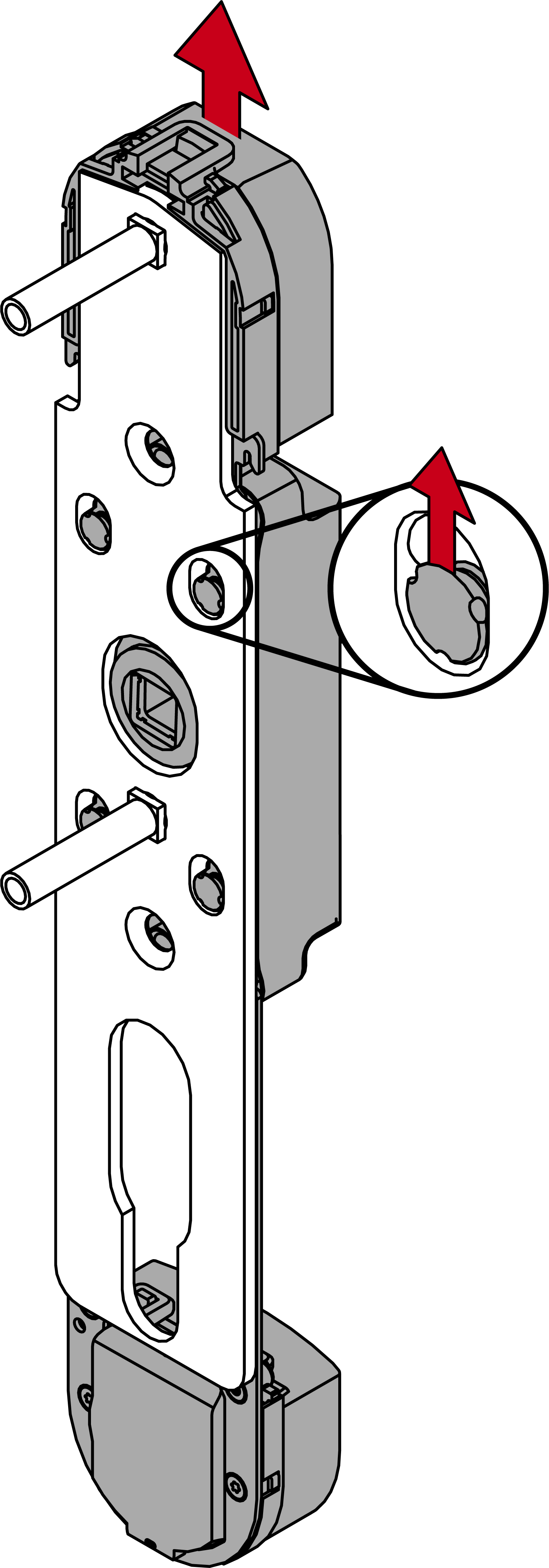

  8. Schieben Sie den Modulträger nach oben.
  9. Modulträger rastet ein.
  10. Schrauben Sie mit den 12-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

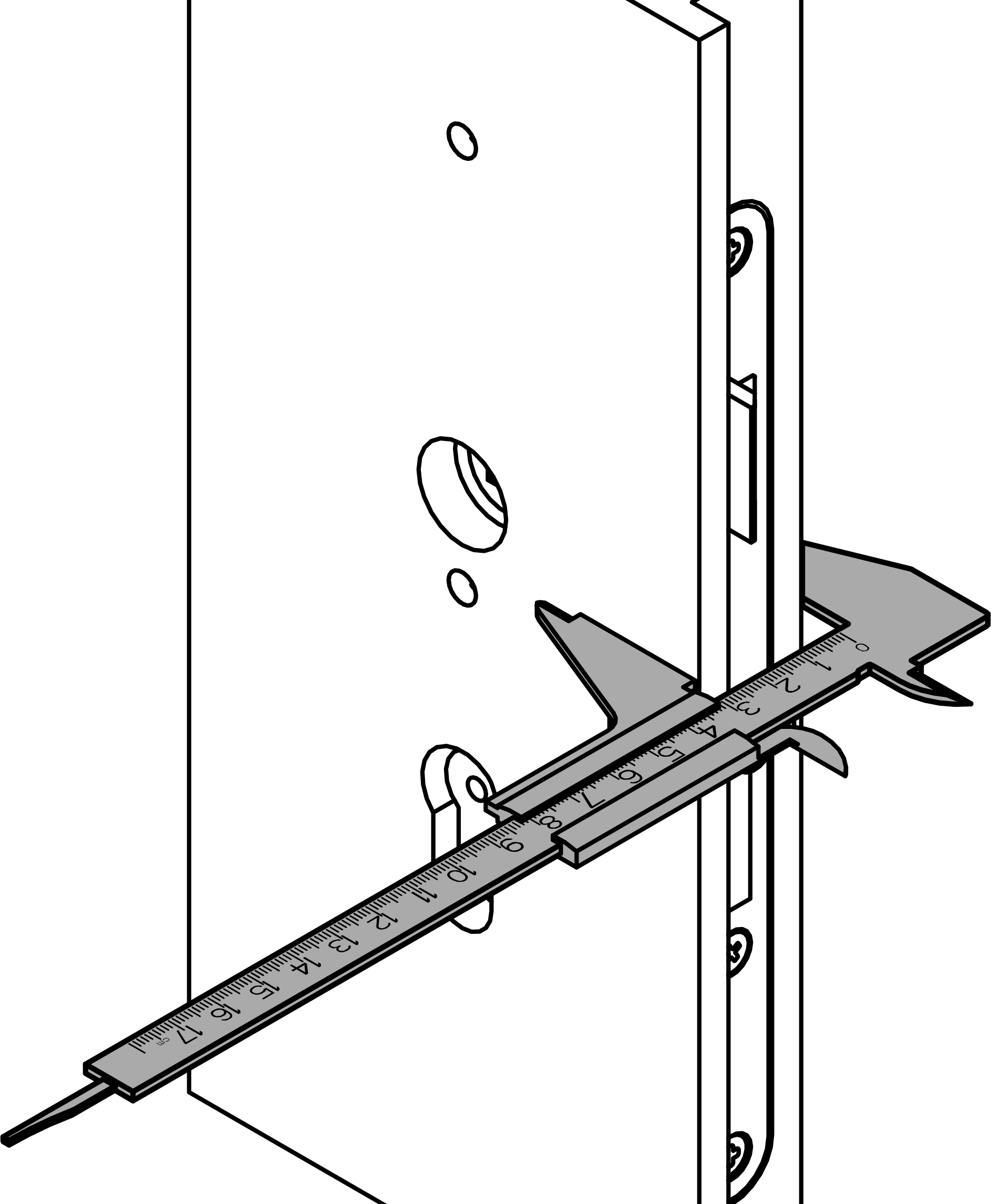

  11. Messen Sie die Türdicke.
  12. Bereich

    Türdicke (mm)

    Schrauben

    S

    39 - <51

    M5×35

    S

    51 - 61

    M5×45

    M

    59 - <70

    M5×50

    M

    70 - 81

    M5×60

    L

    79 - <90

    M5×70

    L

    90 - 101

    M5×80

    X

    99 - 174

    M5 X

  13. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.

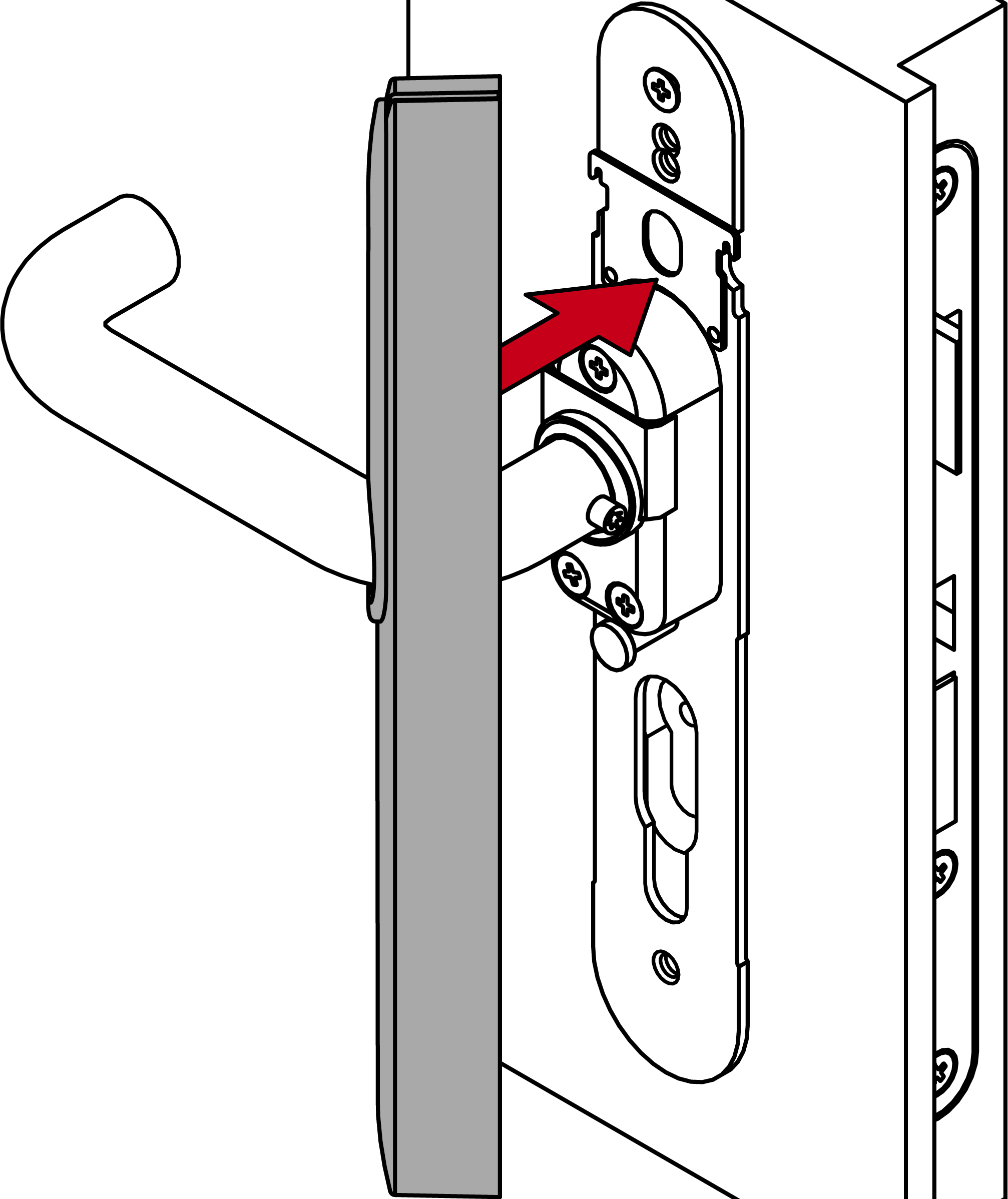

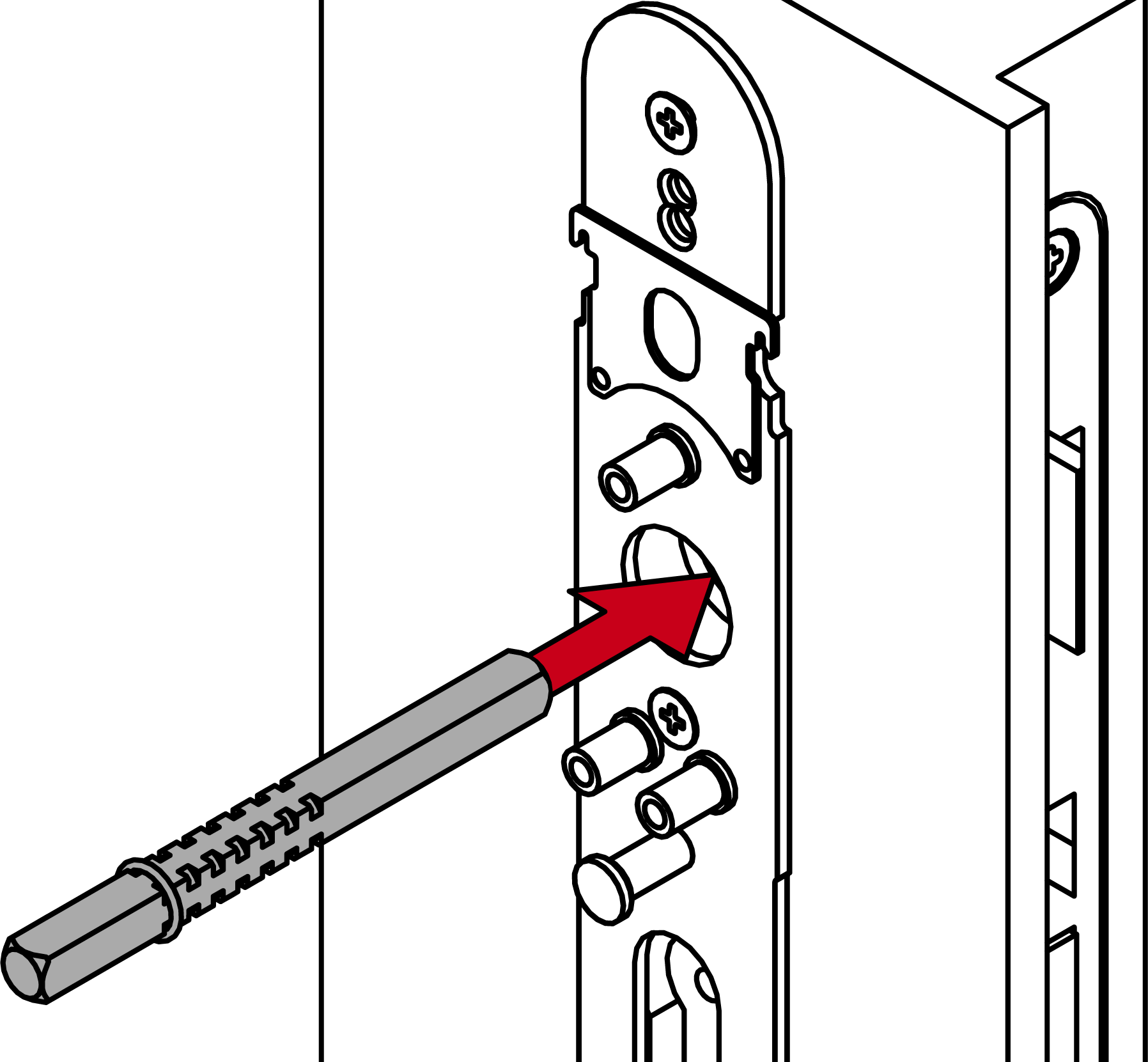

  14. Stecken Sie den Modulträger mit der Fixierplatte in die Tür-Außenseite.
  15. Für Kurzschild: Setzen Sie die Aufnahmescheibe in die größere Fixierplatte ein.

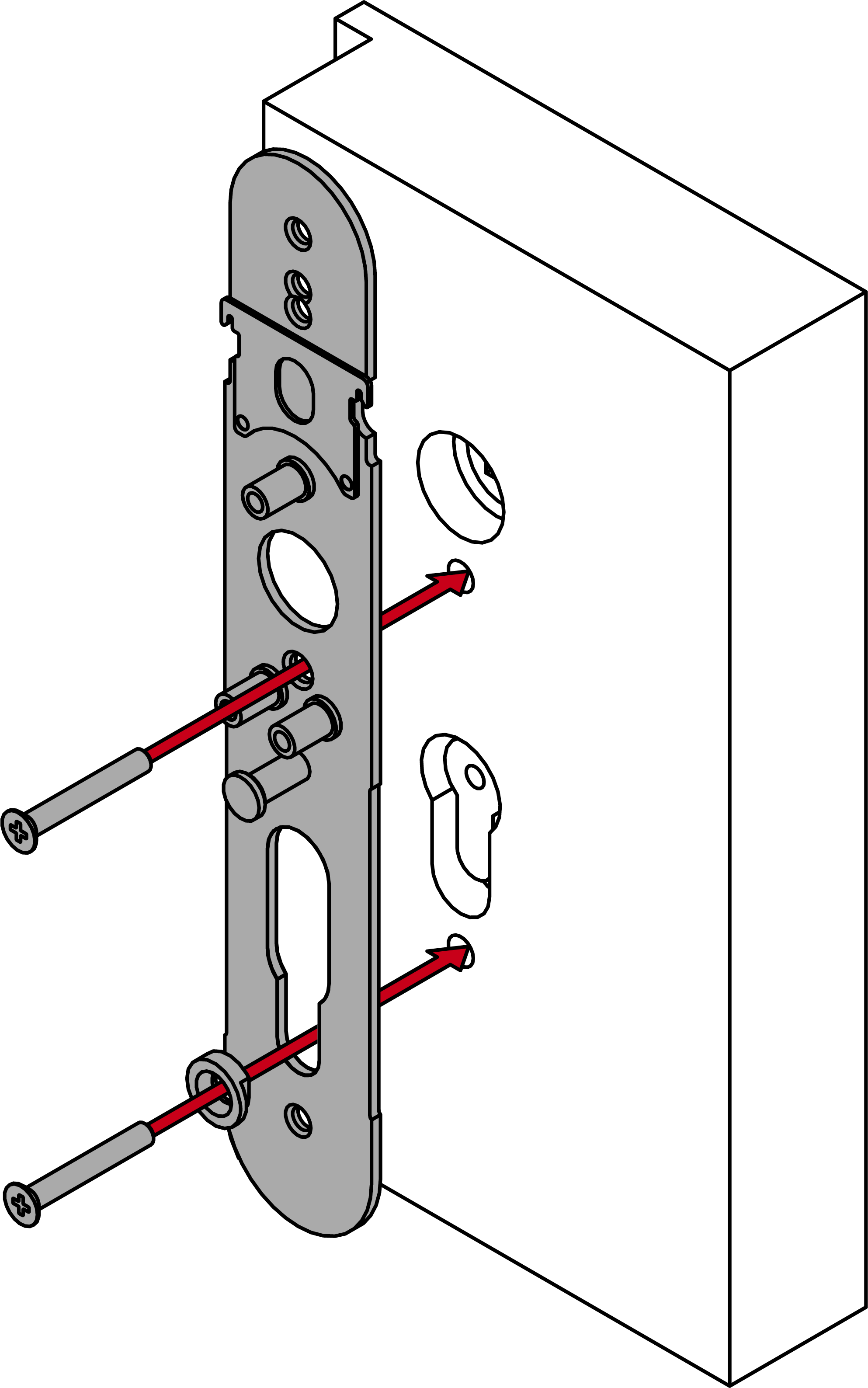

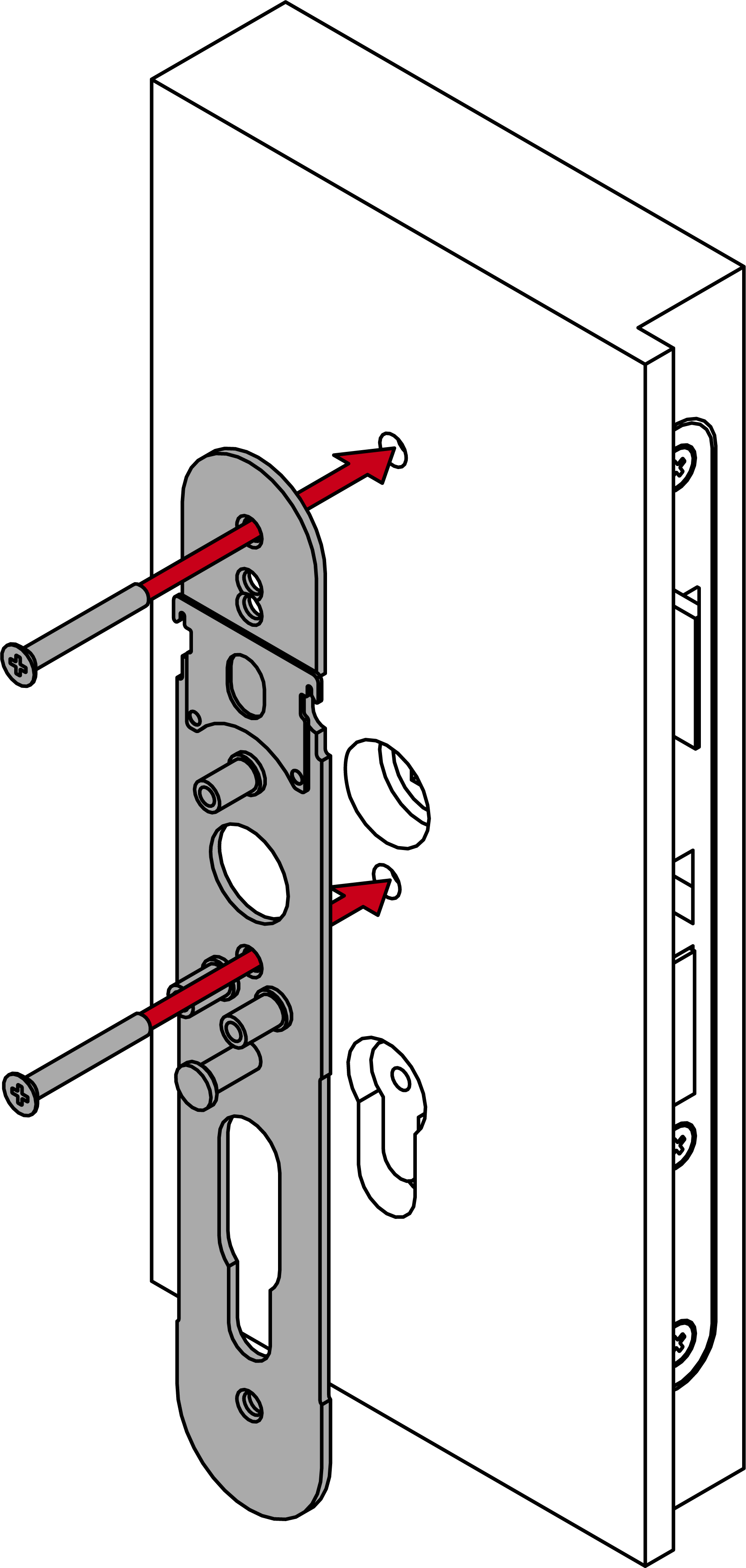

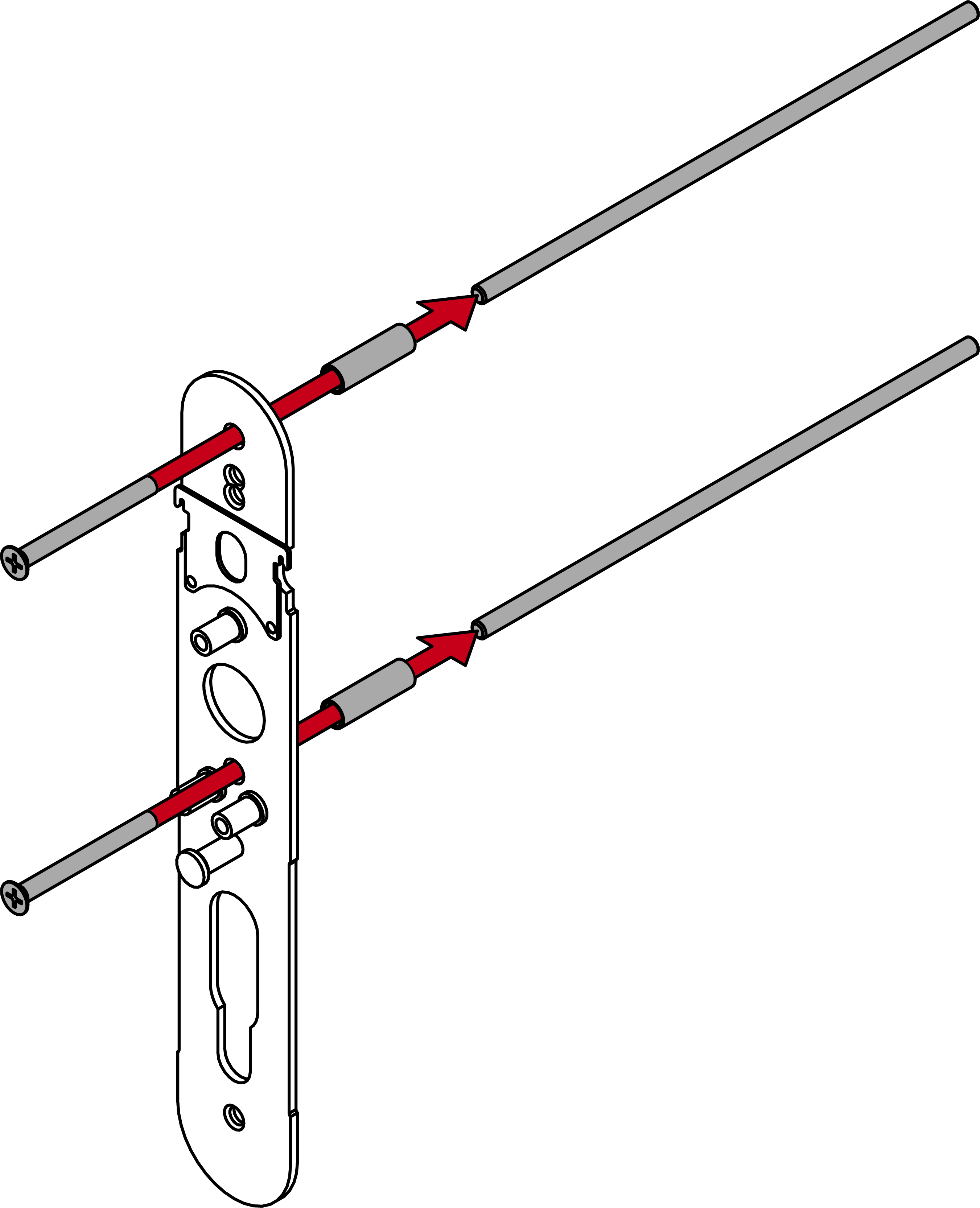

  16. Für X: Stecken Sie die Schrauben durch die größere Fixierplatte und schrauben Sie sie mit der Gewindemuffe und der Gewindestange zusammen.
  17. Schrauben Sie mit den ermittelten Schrauben die größere Fixierplatte auf den Modulträger mit der kleineren Fixierplatte (PH2, Langschild: Mitte/Oben, Kurzschild: Mitte/Unten, Drehmoment: 1,1 Nm).
  18. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innendrücker, dass die Aussparung zur Madenschraube zeigt.
  19. Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
  20. Setzen Sie das Federelement entsprechend ein.
  21. Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.
  22. Messen Sie die Gesamtlänge des Vierkants.
  23. Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).
  24. Bestimmen Sie die Position des O-Rings mit der Tabelle.
  25. Bereich

    Türdicke (mm)

    Vierkantlänge (mm)

    Ringposition

    S

    39 - <43

    104

    3

    S

    39 - <43

    114

    5

    S

    43 - <48

    104

    2

    S

    43 - <48

    114

    4

    S

    48 - <53

    104

    1

    S

    48 - <53

    114

    3

    S

    53 - <58

    114

    2

    S

    58 - 61

    114

    1

    M

    59 - <63

    124

    3

    M

    59 - <63

    134

    5

    M

    63 - <68

    124

    2

    M

    63 - <68

    134

    4

    M

    68 - <73

    124

    1

    M

    68 - <73

    134

    3

    M

    73 - <78

    134

    2

    M

    78 - 81

    134

    1

    L

    79 - <83

    144

    3

    L

    79 - <83

    154

    5

    L

    83 - <88

    144

    2

    L

    83 - <88

    154

    4

    L

    88 - <93

    144

    1

    L

    88 - <93

    154

    3

    L

    93 - <98

    154

    2

    L

    98 - 101

    154

    1

    XL

    99 - 174

    O-Ring liegt 30-35 mm vom abgesägten Ende des Vierkants.

  26. Schieben Sie den O-Ring auf die berechnete Rille.
  27. Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die Tür.

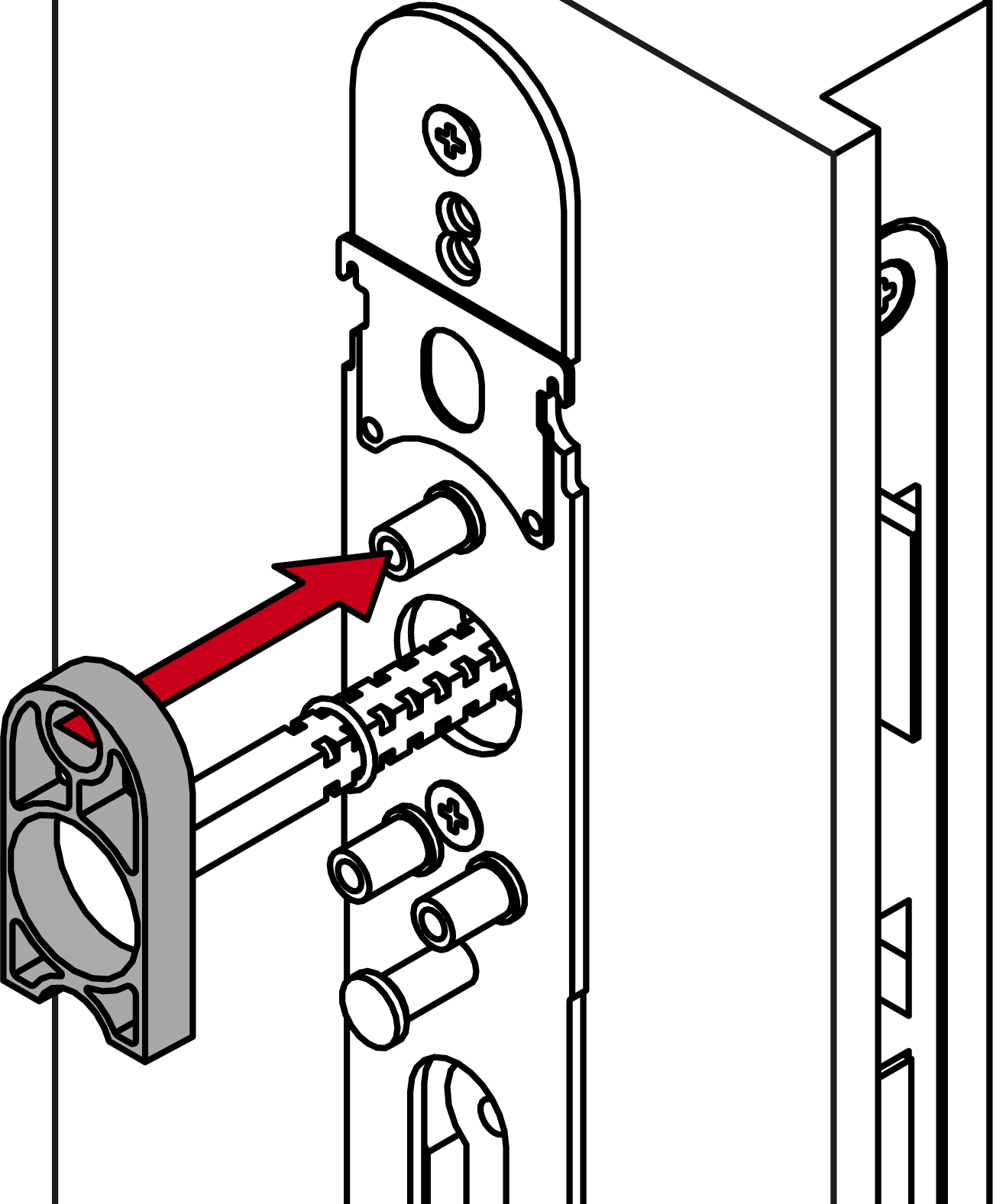

  28. Stecken Sie das Auffüll-Profil auf die größere Fixierplatte.
  29. Stecken Sie die Innendrücker-Einheit auf den Vierkant.

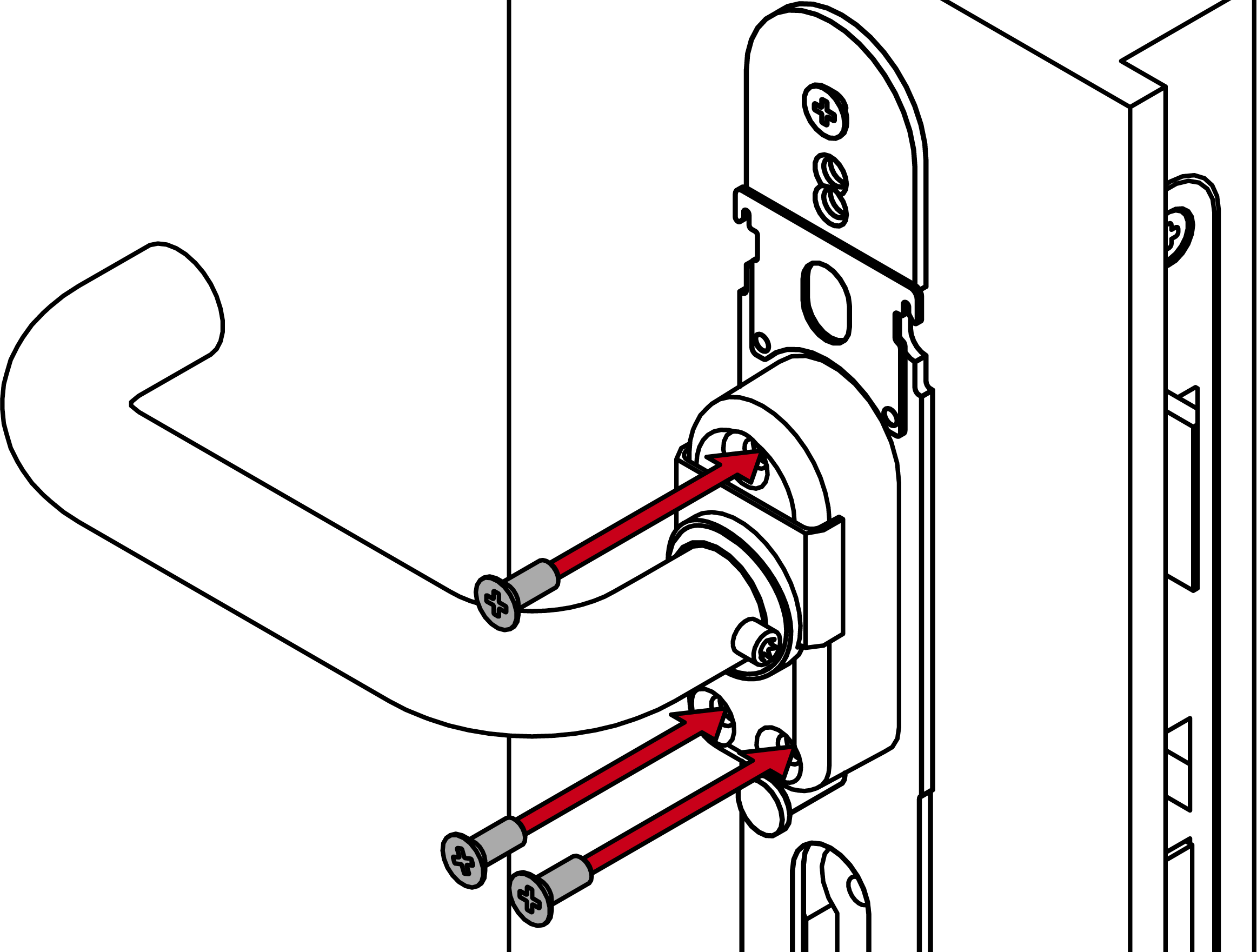

  30. Schrauben Sie mit den 12-mm-Schrauben die Innendrücker-Einheit auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).
  31. Montieren Sie das Cover für die Außenseite wie folgt:
  32. Setzen Sie das Cover oben auf der Fixierplatte an.
  33. Klappen Sie das Cover nach unten zu.
  34. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach oben.

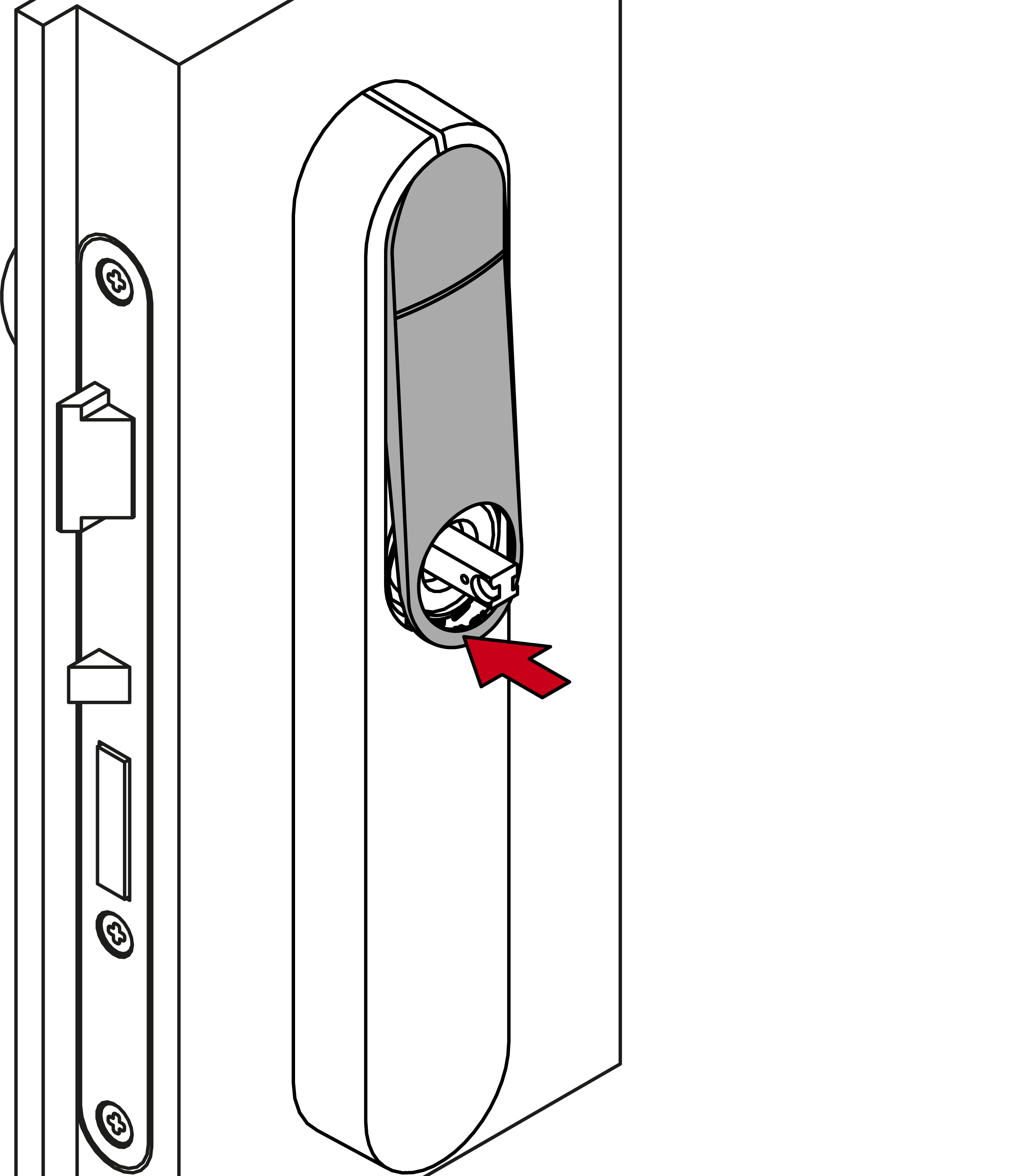

  35. Cover rastet ein.
  36. Drücken Sie das Inlay fest.
  37. Montieren Sie ebenso das Cover für die Innenseite.

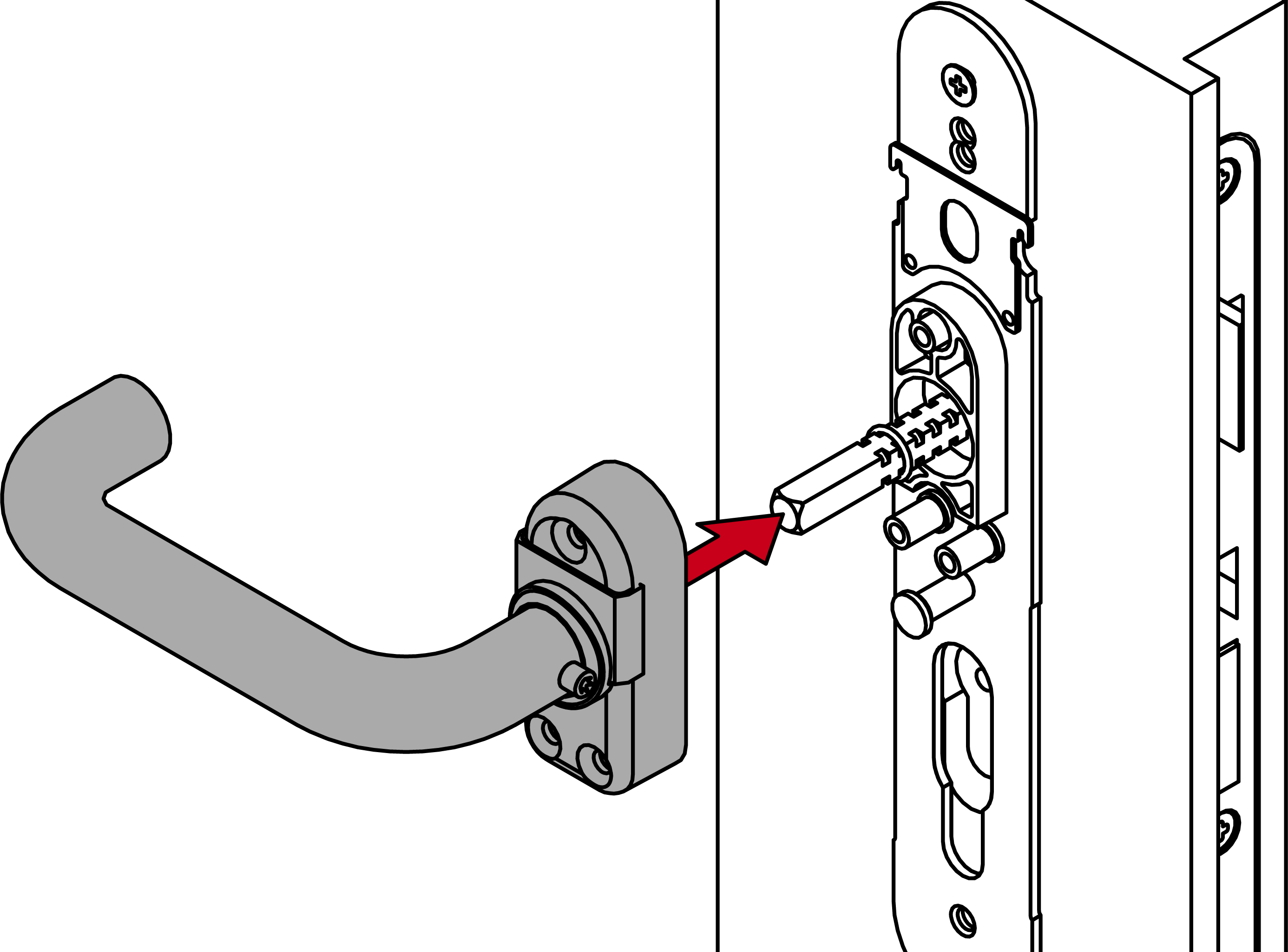

  38. Stecken Sie den Außendrücker auf.
  39. Schrauben Sie mit den Madenschrauben beide Drücker fest (TX15, Drehmoment 5,0 Nm).
  1. SmartHandle AX Advanced fertig montiert.
