Cover-Haltebügel auf offene Nutbuchse ändern - SmartHandle AX Advanced

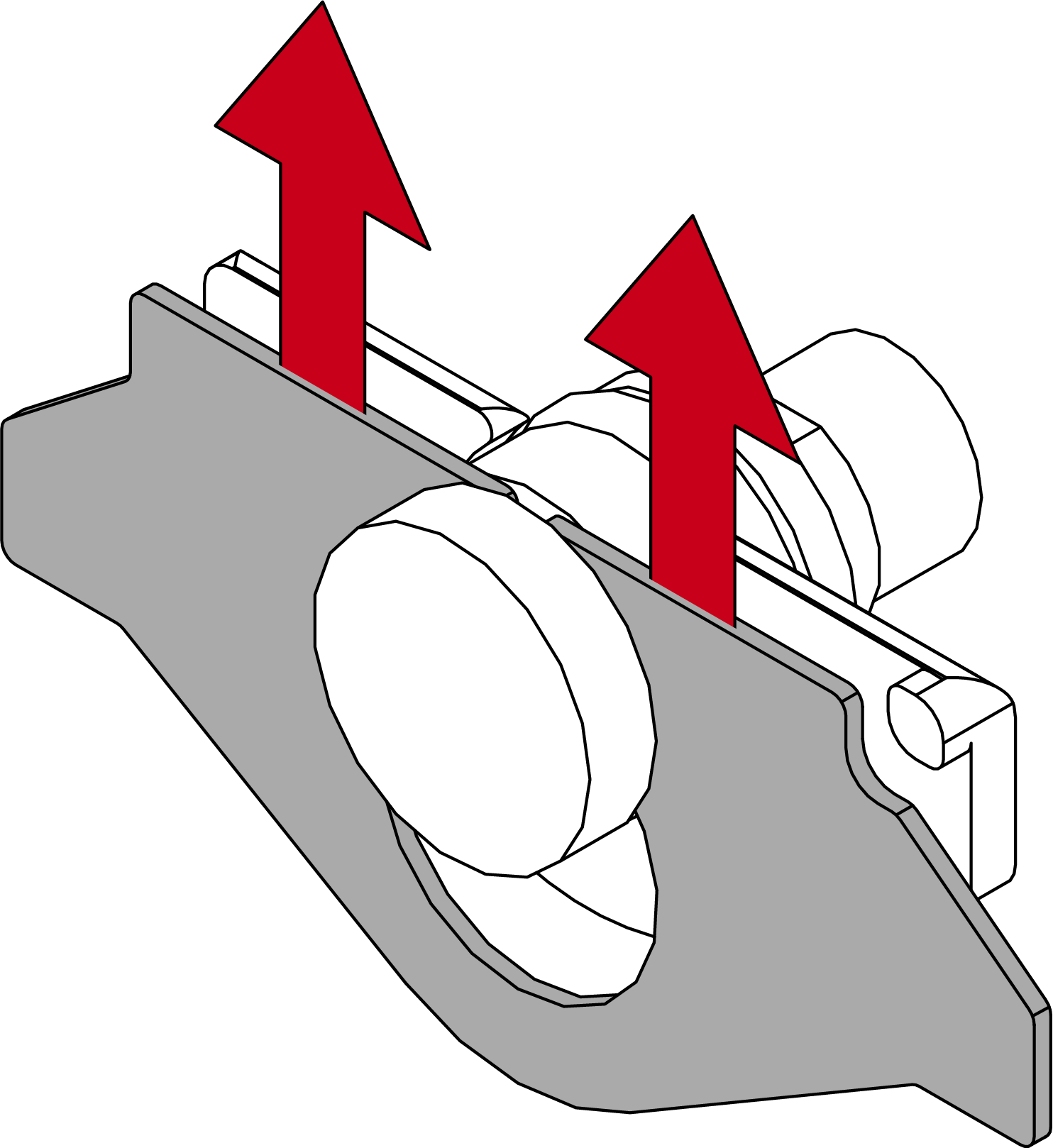

  1. Schieben Sie den Kunststoff-Clip nach hinten.

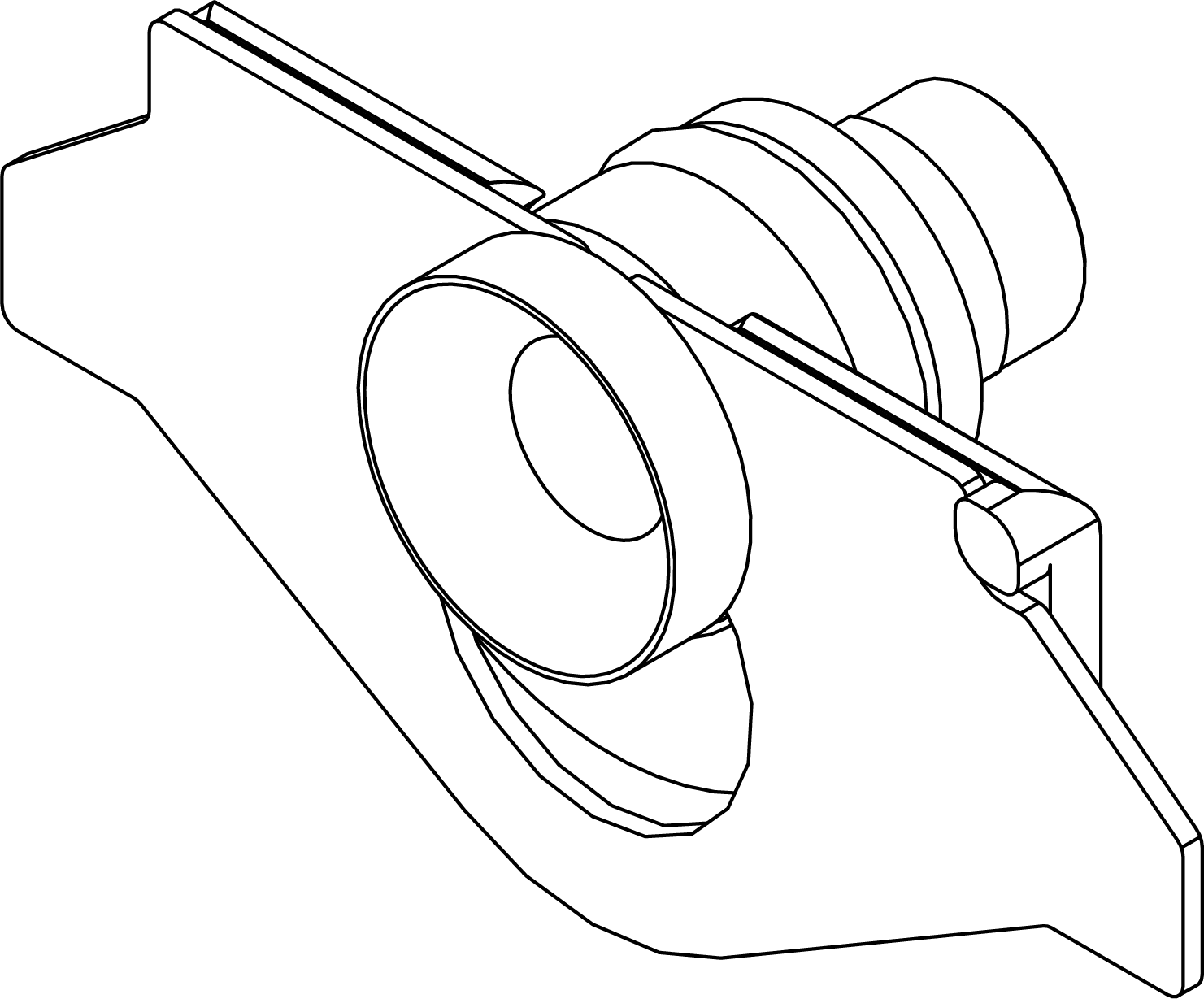

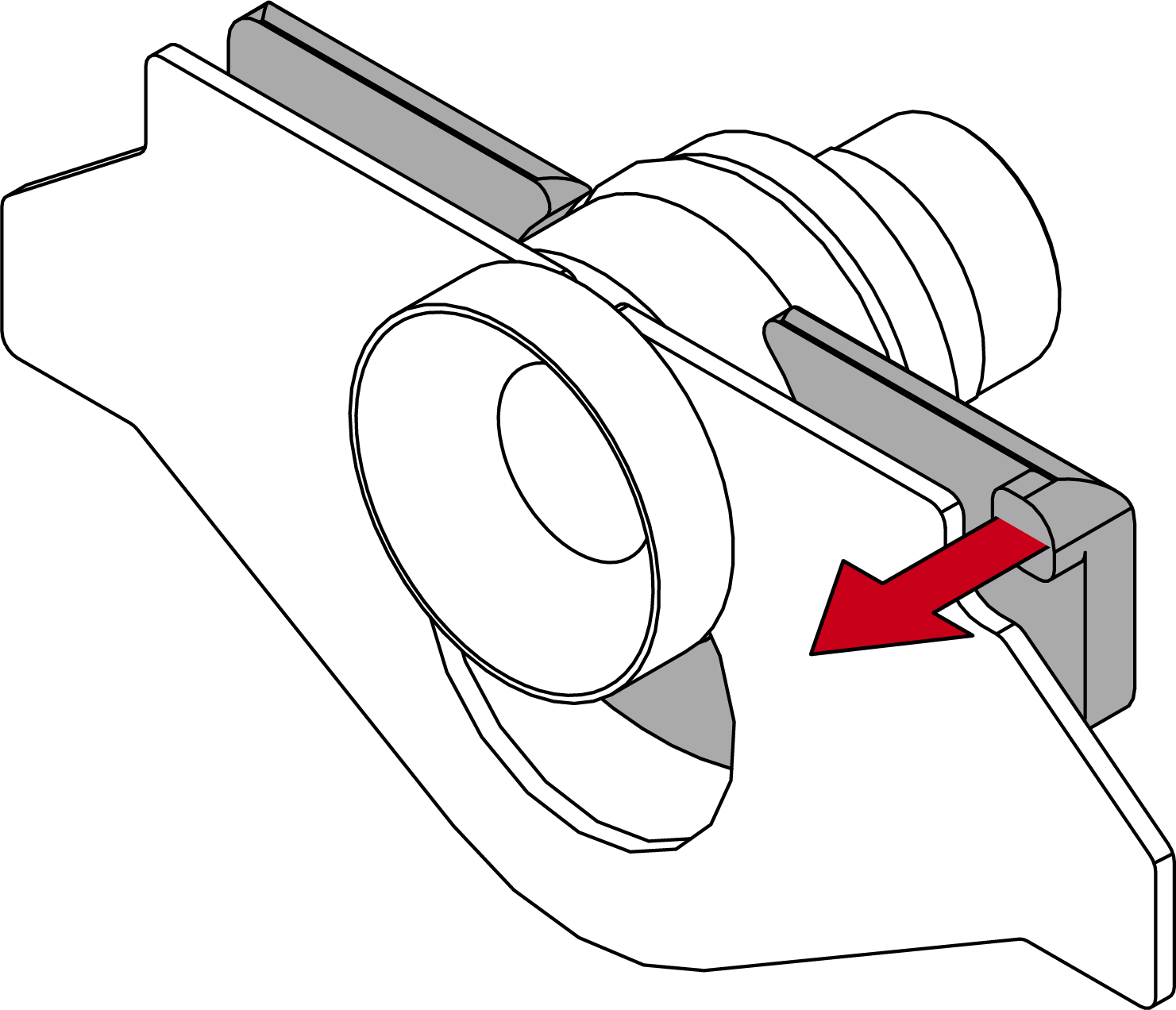

  3. Verschieben Sie die Metallplatte, um sie zu entriegeln.

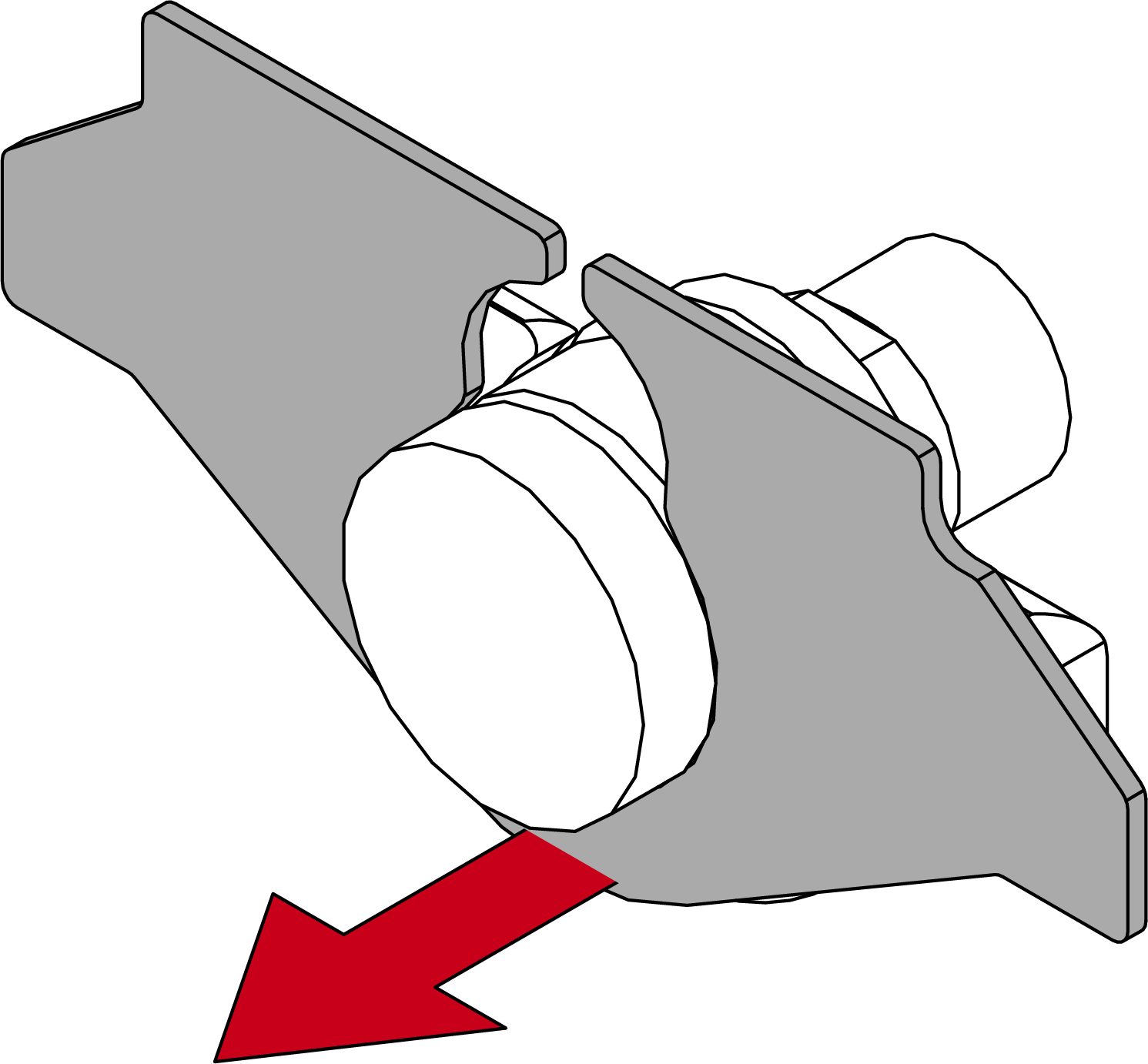

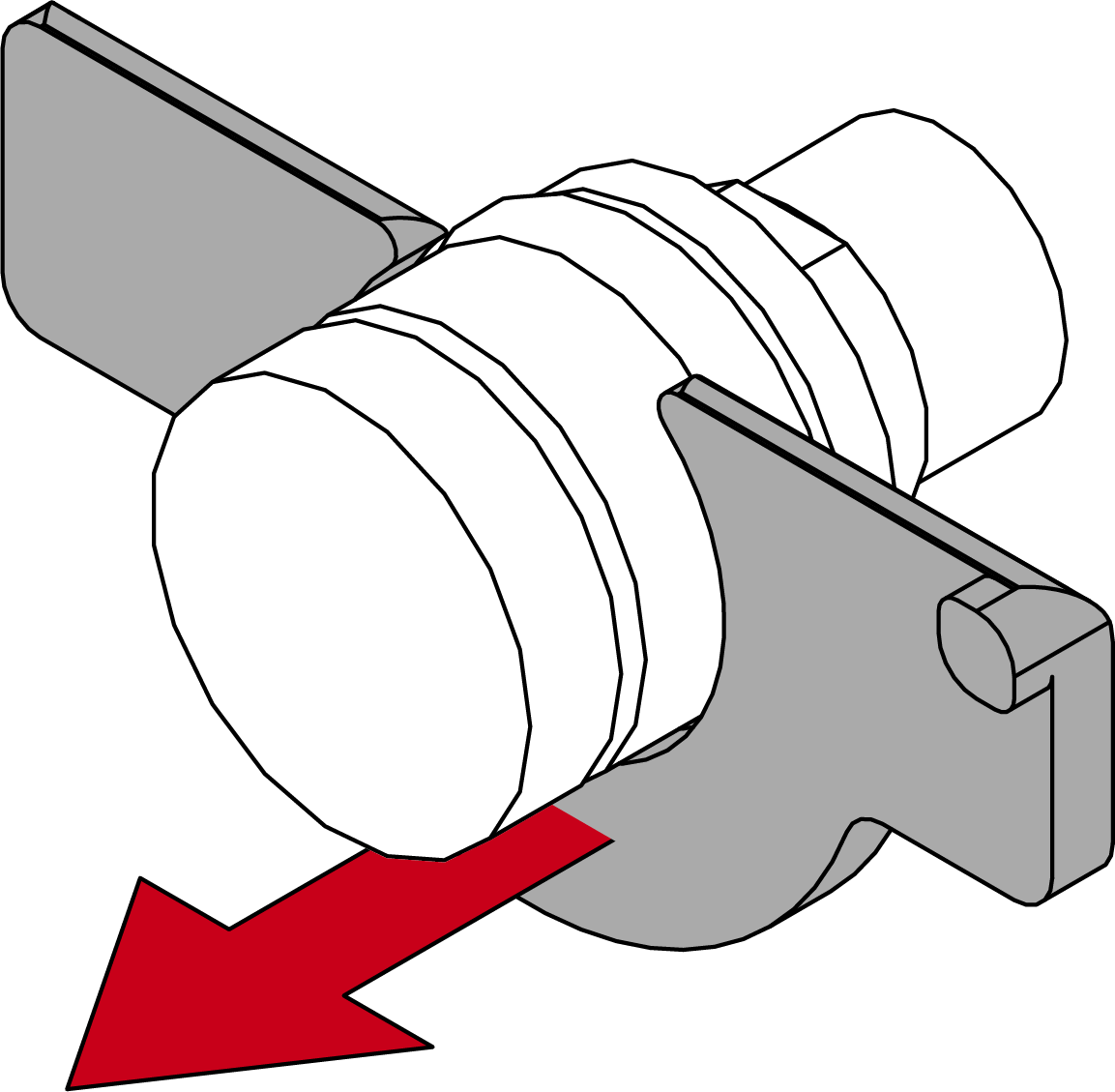

  5. Ziehen Sie die Metallplatte nach vorne von der Nutbuchse ab.

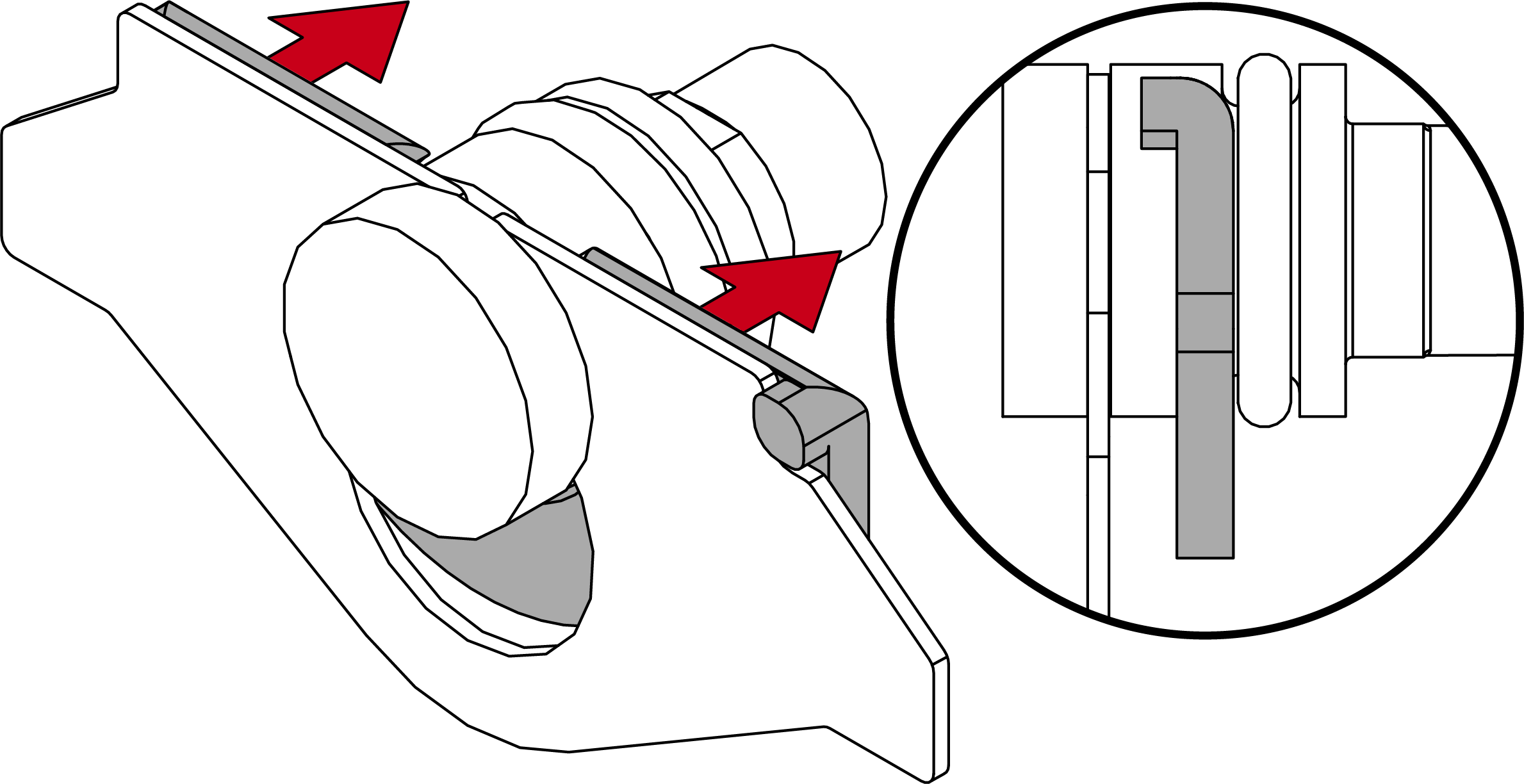

  7. Ziehen Sie den Kunststoff-Clip nach vorne von der Nutbuchse ab.

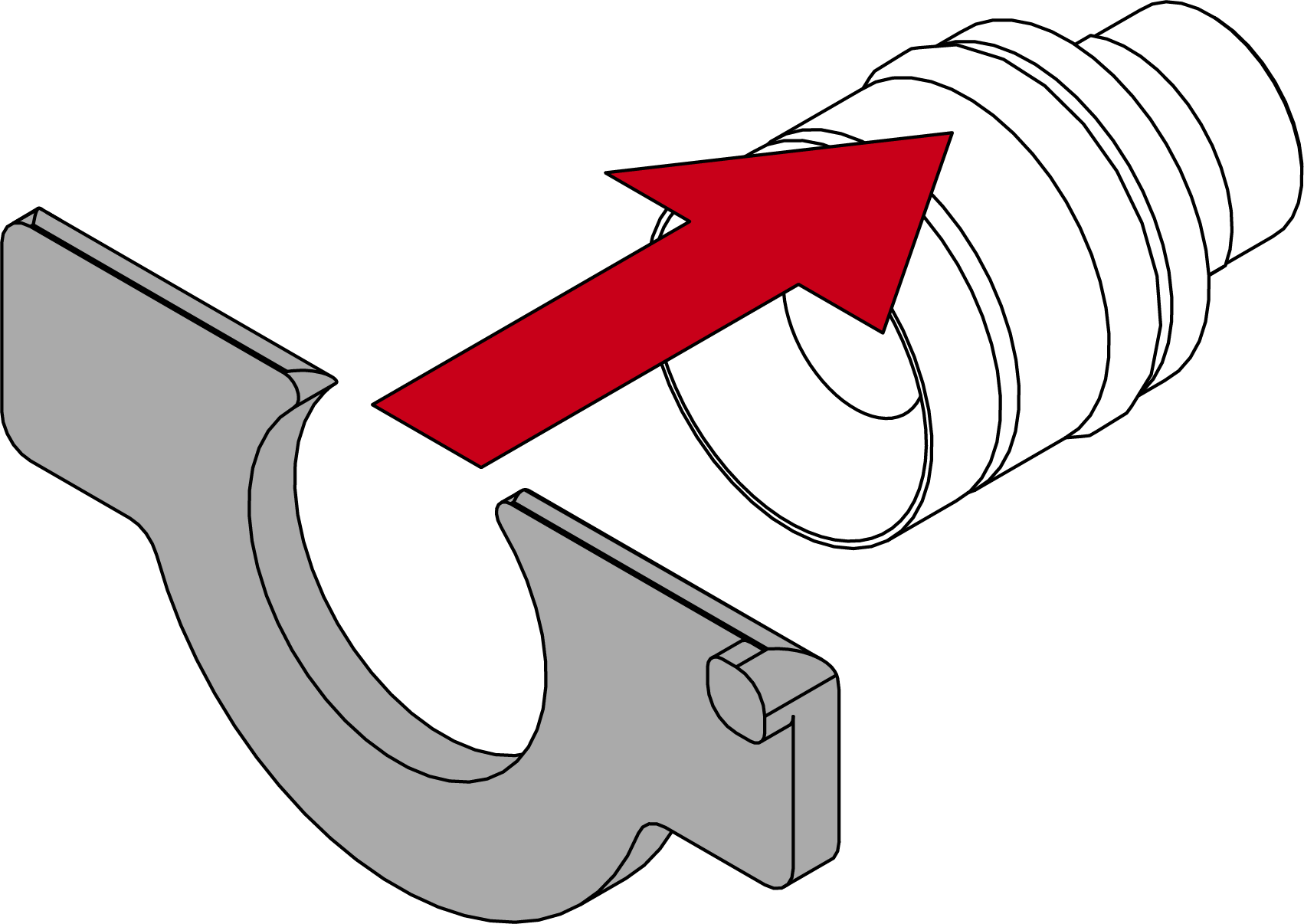

  9. Stecken Sie ggfs. den Kunststoff-Clip auf die offene Nutbuchse.

  10. HINWEIS

    notice

    Kunststoff-Clip nur für glatte Elektronikgehäuse ohne Stege

    Der Kunststoff-Clip dient zur Positionierung der Metallplatte. Ab ca. 01/2025 wurden die Elektronikgehäuse mit zwei Stegen versehen, die dieselbe Funktion erfüllen.

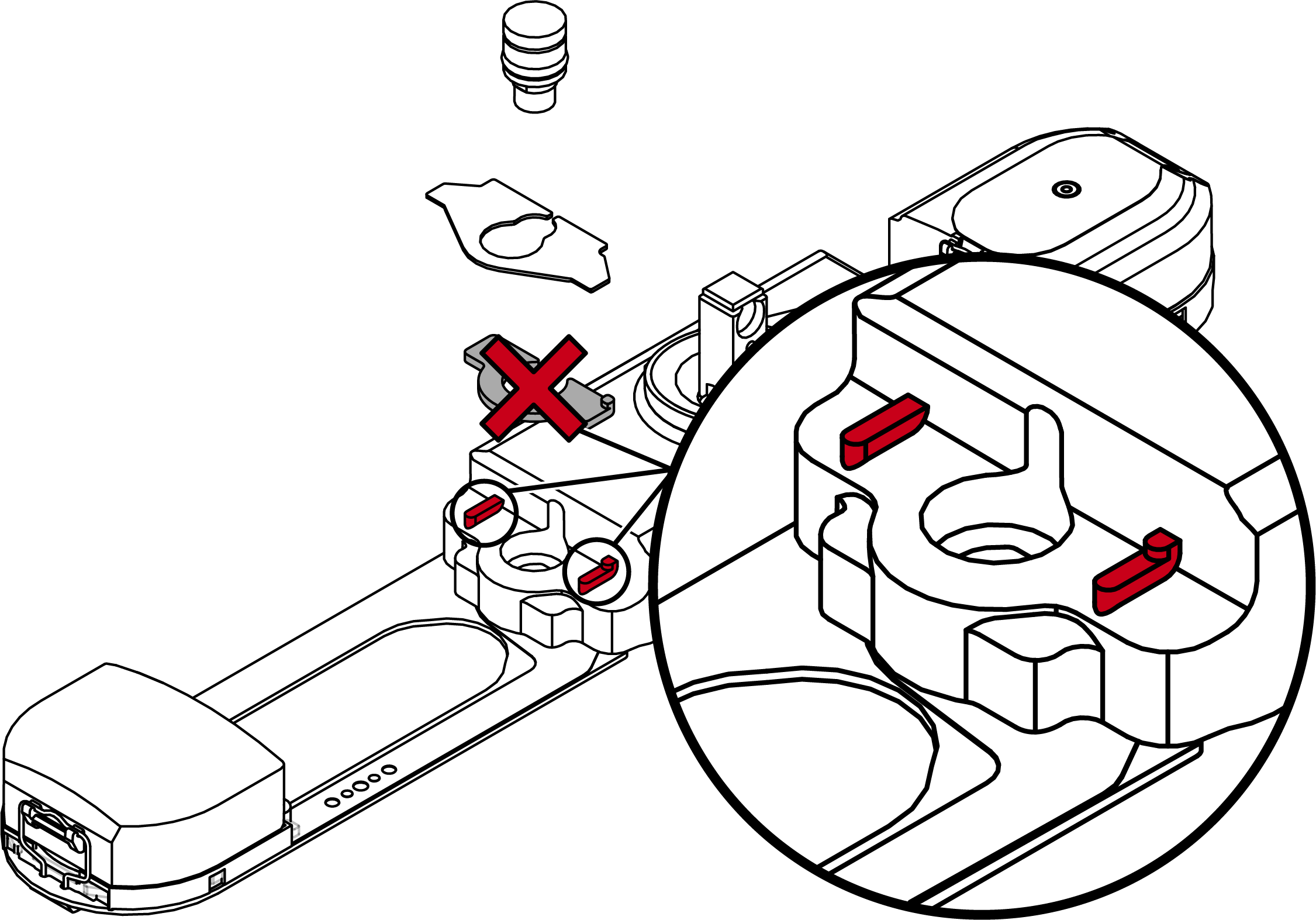

    1. Wenn Ihr Elektronikgehäuse zwei Stege neben der Nutbuchse hat, dann entfernen Sie den Kunststoff-Clip.

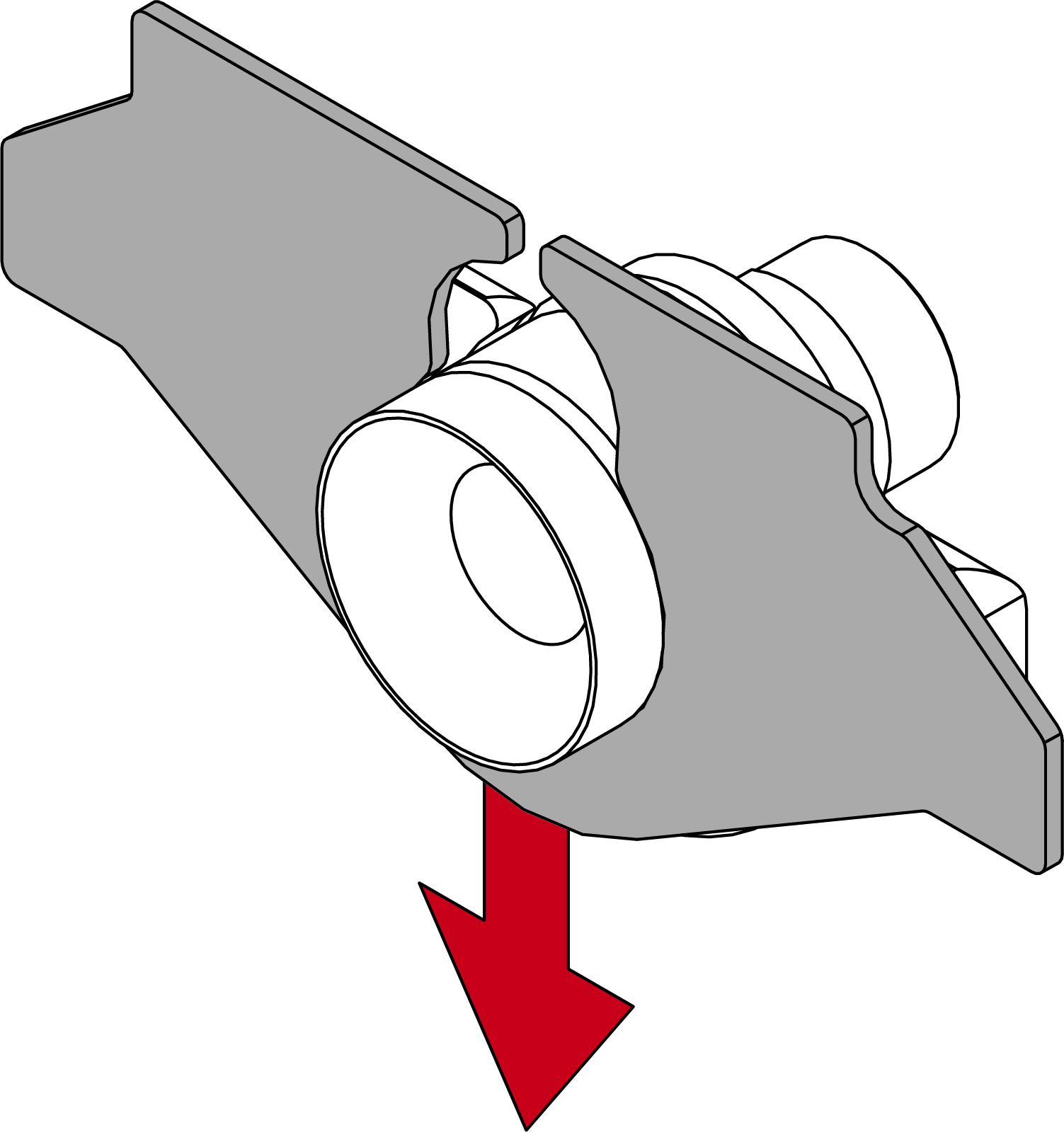

  13. Stecken Sie die Metallplatte auf die offene Nutbuchse. Achten Sie darauf, dass die Aussparung von vorne betrachtet rechts ist.
  15. Verschieben Sie die Metallplatte, um sie zu verriegeln.
  17. Schieben Sie ggfs. den Kunststoff-Clip nach vorne bis zur Metallplatte.
  1. Umbau abgeschlossen. Sie können die Coverfixierung montieren.
