LockNode montieren (Scandinavian Oval) - SmartHandle AX Advanced

  1. Spezialwerkzeug vorhanden.

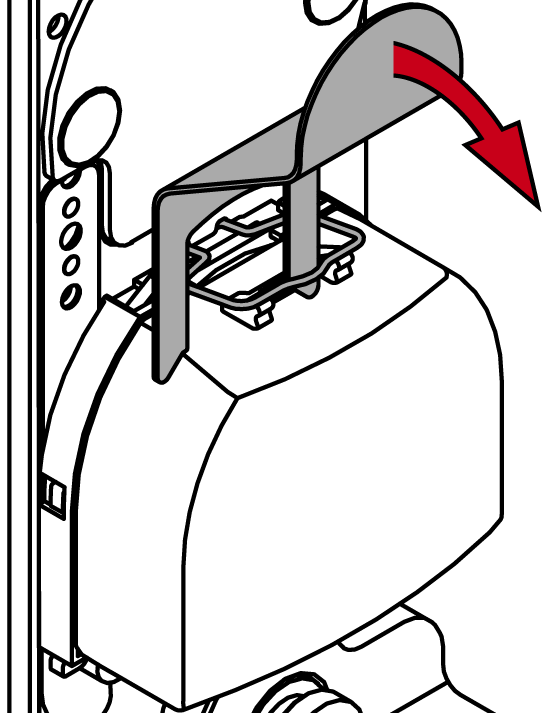

  1. Stecken Sie das Spezialwerkzeug in das Cover-Inlay der Elektronikseite.

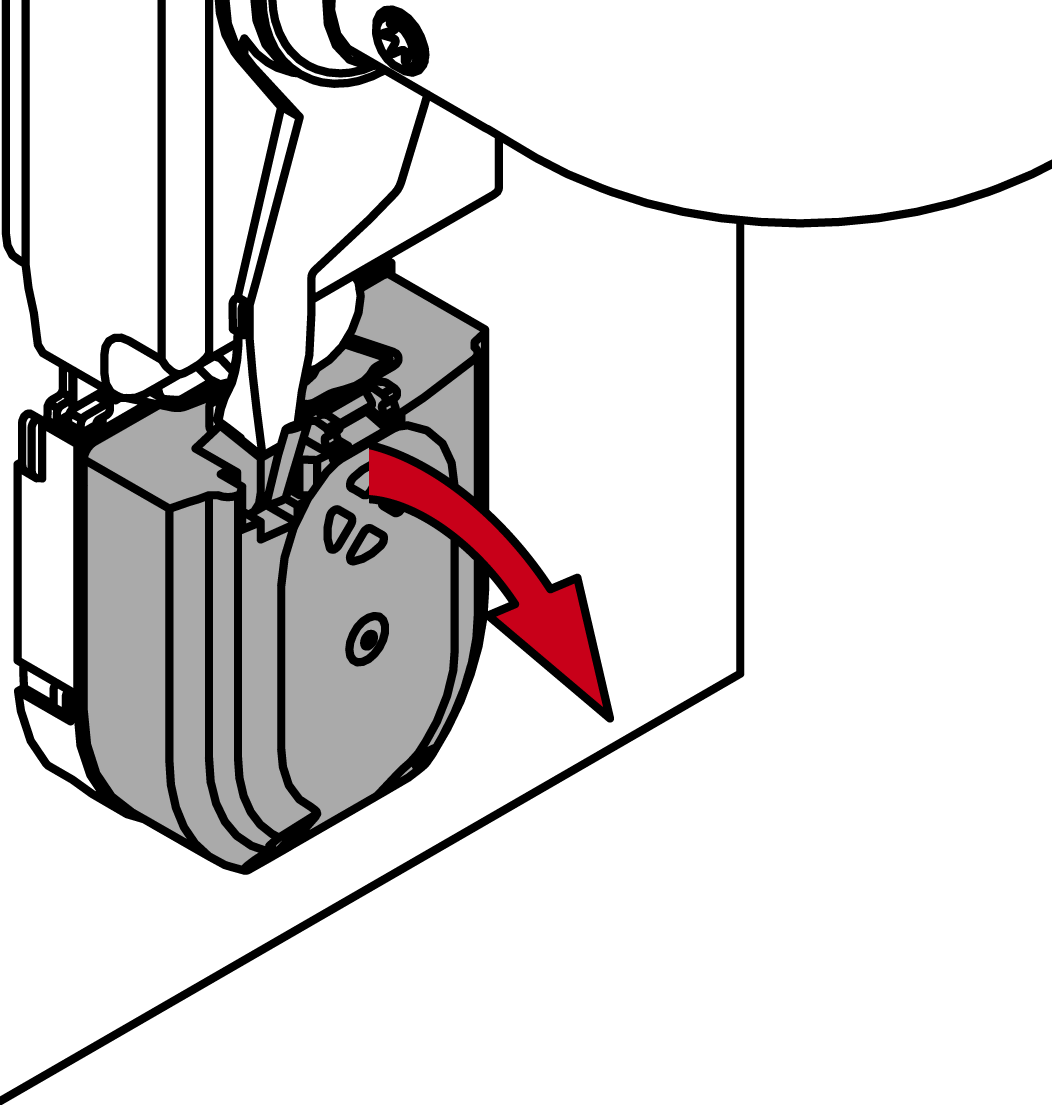

  3. Biegen Sie mit dem Spezialwerkzeug das Cover-Inlay vorsichtig auf.
  5. Schieben Sie das Cover nach oben.
  7. Cover entriegelt.
  8. Nehmen Sie das Cover ab.

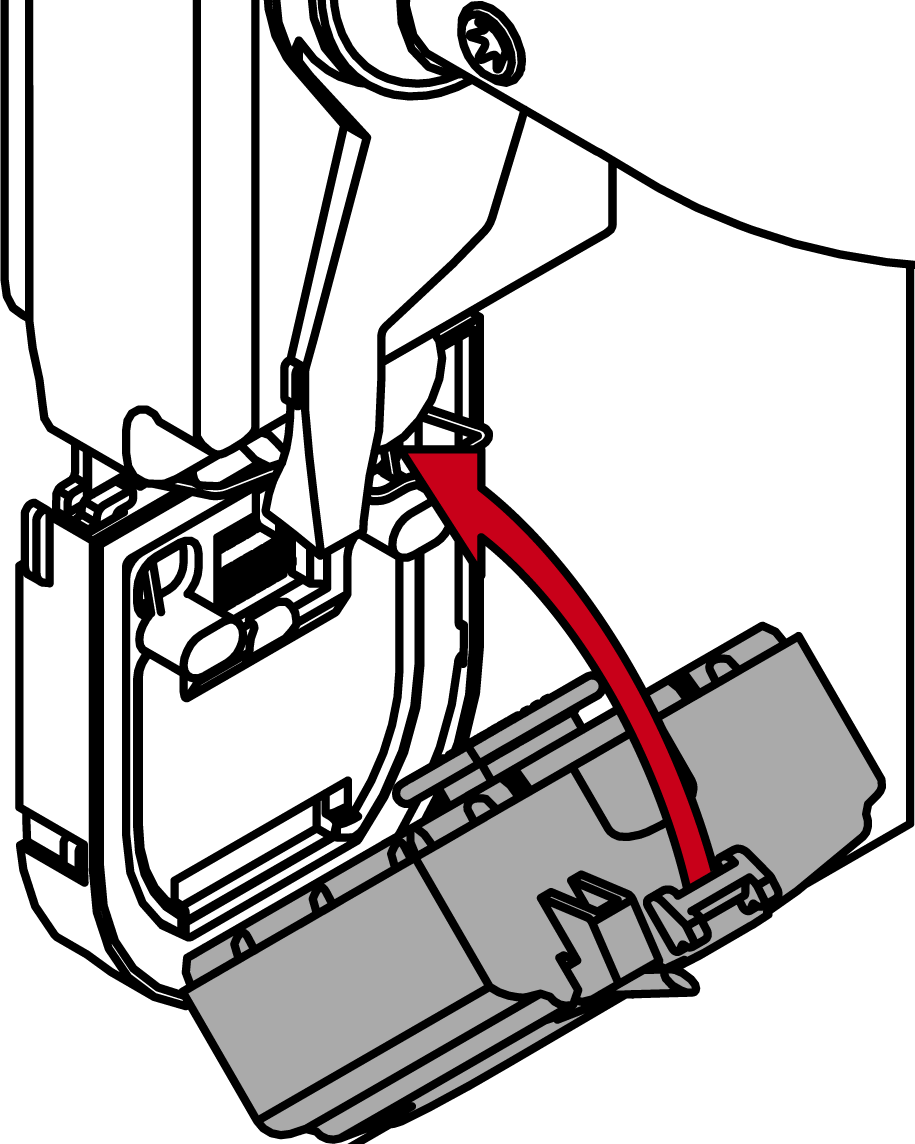

  10. Haken Sie mit dem Spezialwerkzeug die Klammer des Lesermoduls aus.

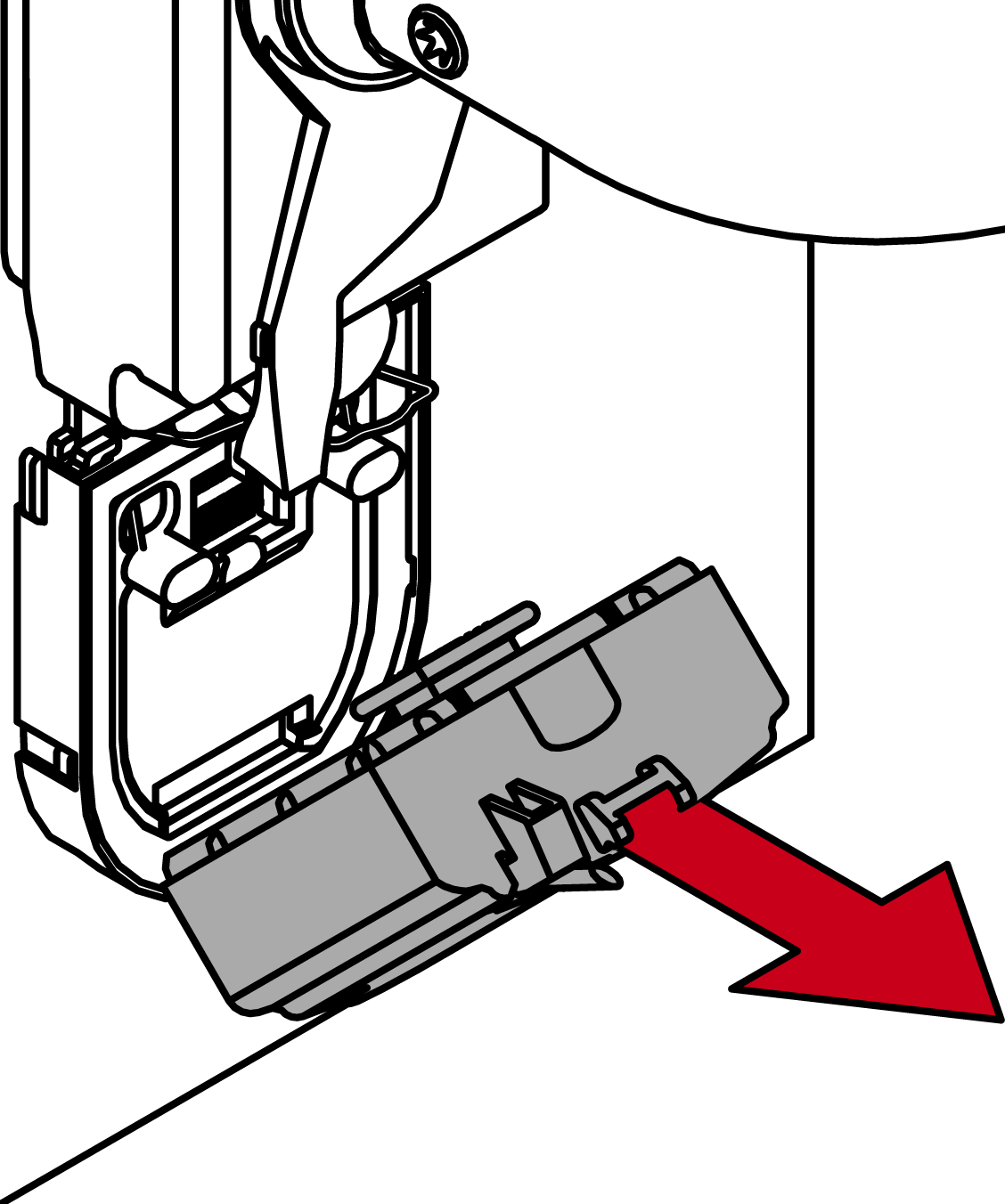

  12. Nehmen Sie das Lesermodul ab.

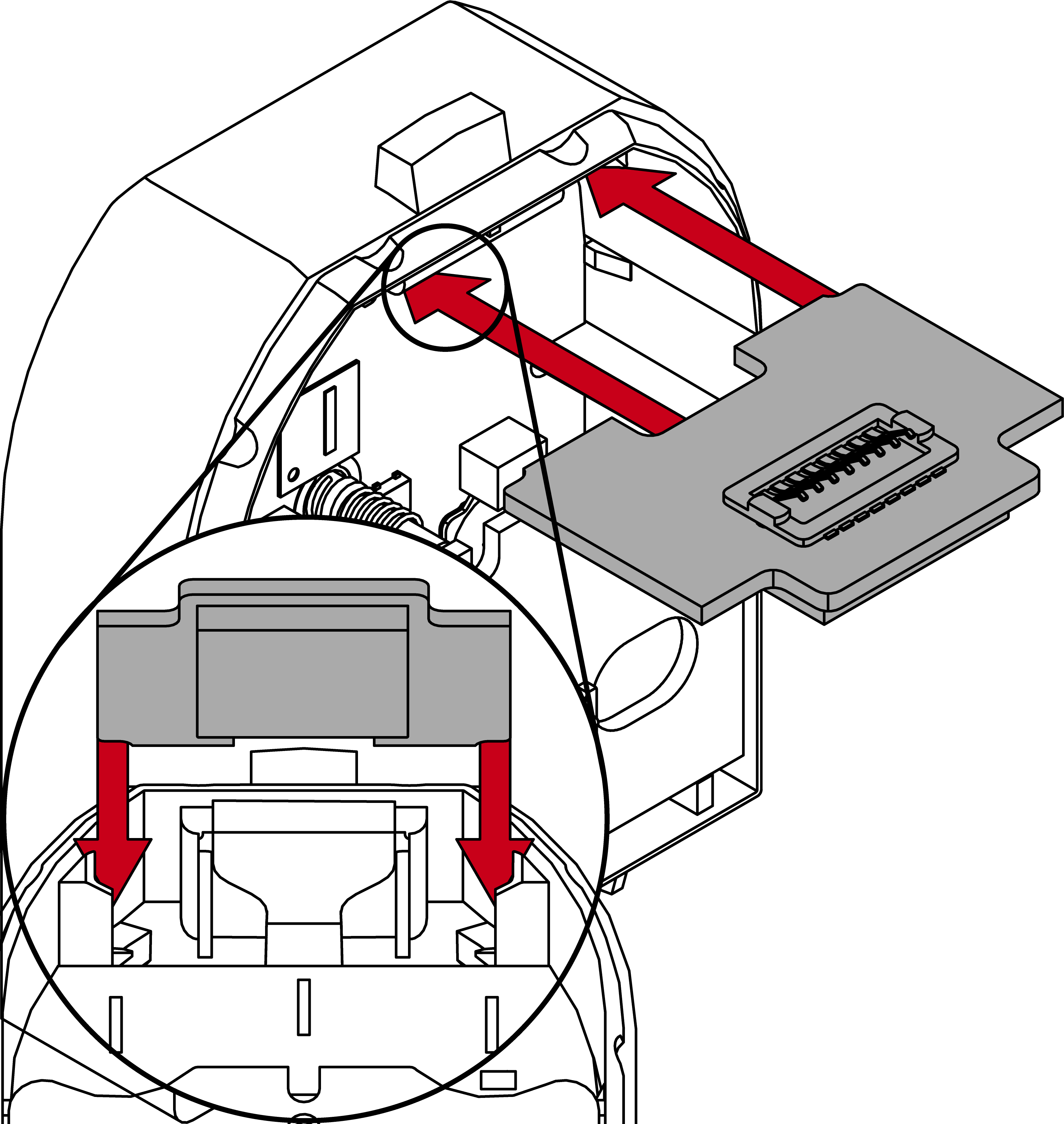

  15. Schieben Sie den LockNode in den dafür vorgesehenen Schacht.

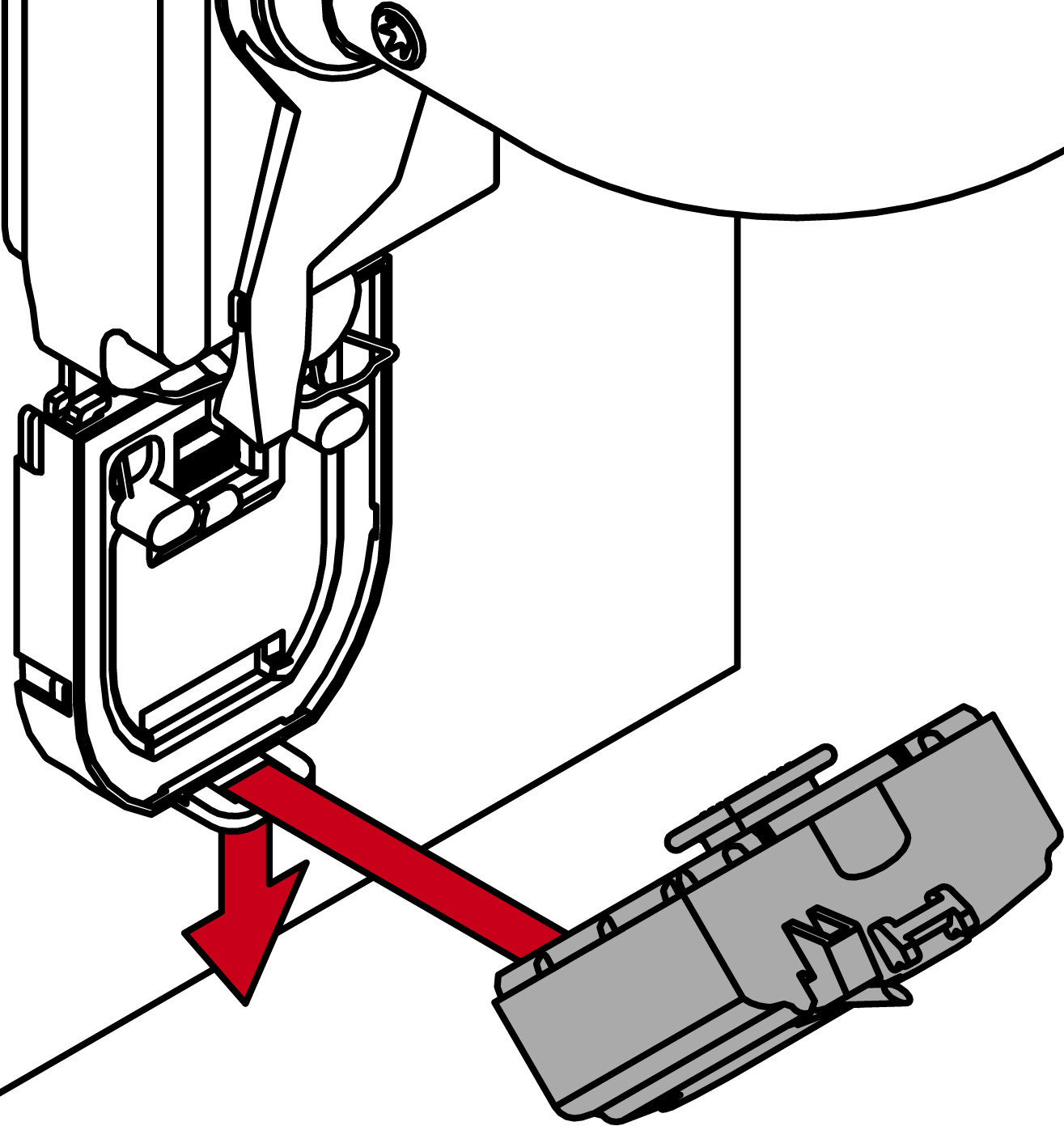

  17. Setzen Sie das Lesermodul wieder in den Modulträger ein.
  20. SmartHandle AX Advanced piept dreimal.
  21. Haken Sie mit dem Spezialwerkzeug die Klammer des Lesermoduls wieder ein.
  23. Setzen Sie das Cover unten auf der Fixierplatte an.
  25. Klappen Sie das Cover nach oben zu.
  27. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach unten.
  29. Cover rastet ein.
  30. Drücken Sie das Inlay fest.
  1. LockNode ist montiert.
