Batterien wechseln ab 03/2026 (Scandinavian Oval beidseitig) - SmartHandle AX Advanced

HINWEIS

notice

Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung

Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien können zu Funktionsstörungen führen.

  1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
  2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
  3. Verwenden Sie saubere und fettfreie Handschuhe.
  4. Tauschen Sie immer alle Batterien gleichzeitig aus.
  1. Spezialwerkzeug vorhanden.
  2. PH2-Schraubendreher vorhanden.
  3. SW4-Schraubendreher vorhanden.
  4. Handschuhe vorhanden.

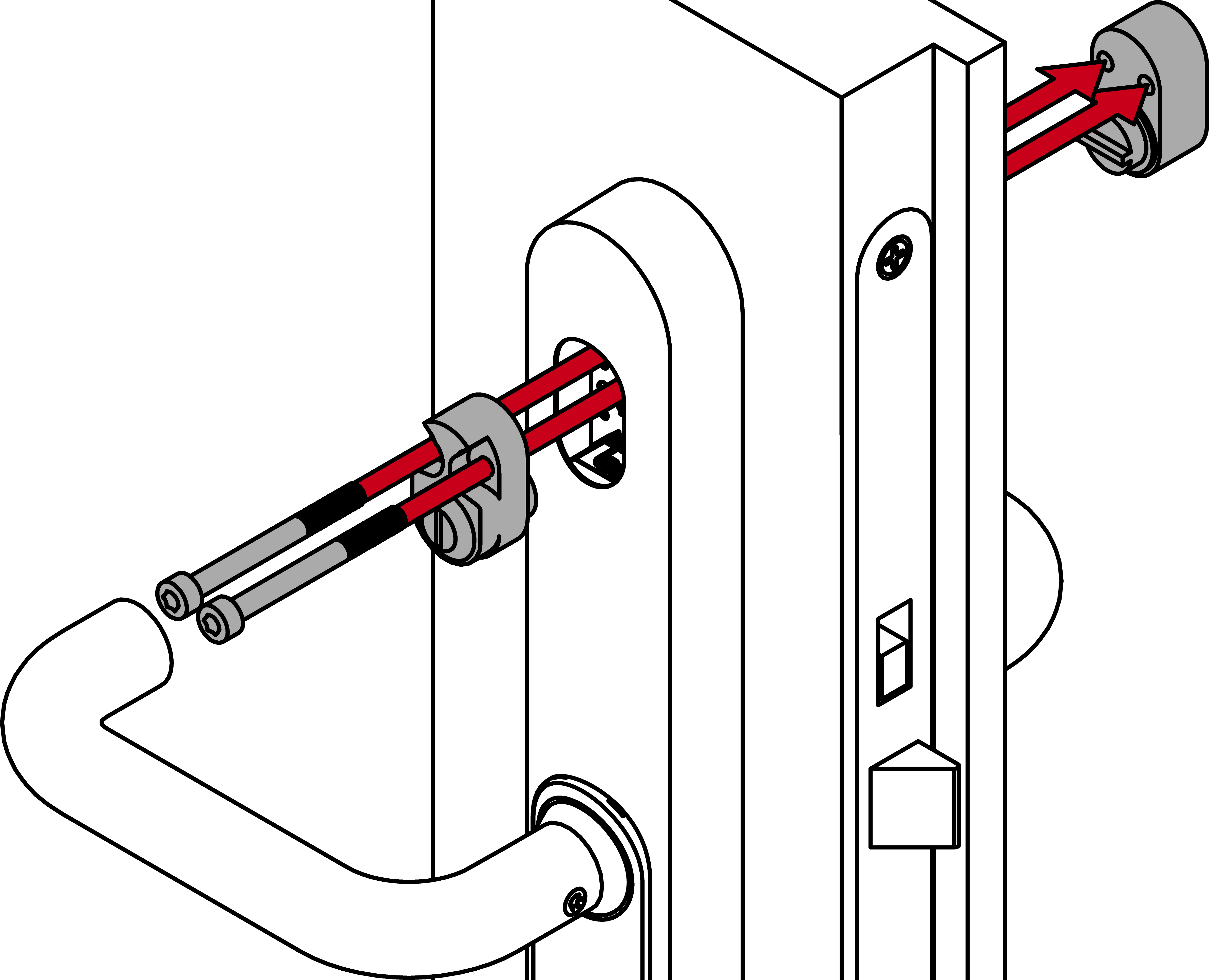

  1. Für MO: Entfernen Sie die Schrauben, mit denen der Zylinder befestigt ist (SW4).

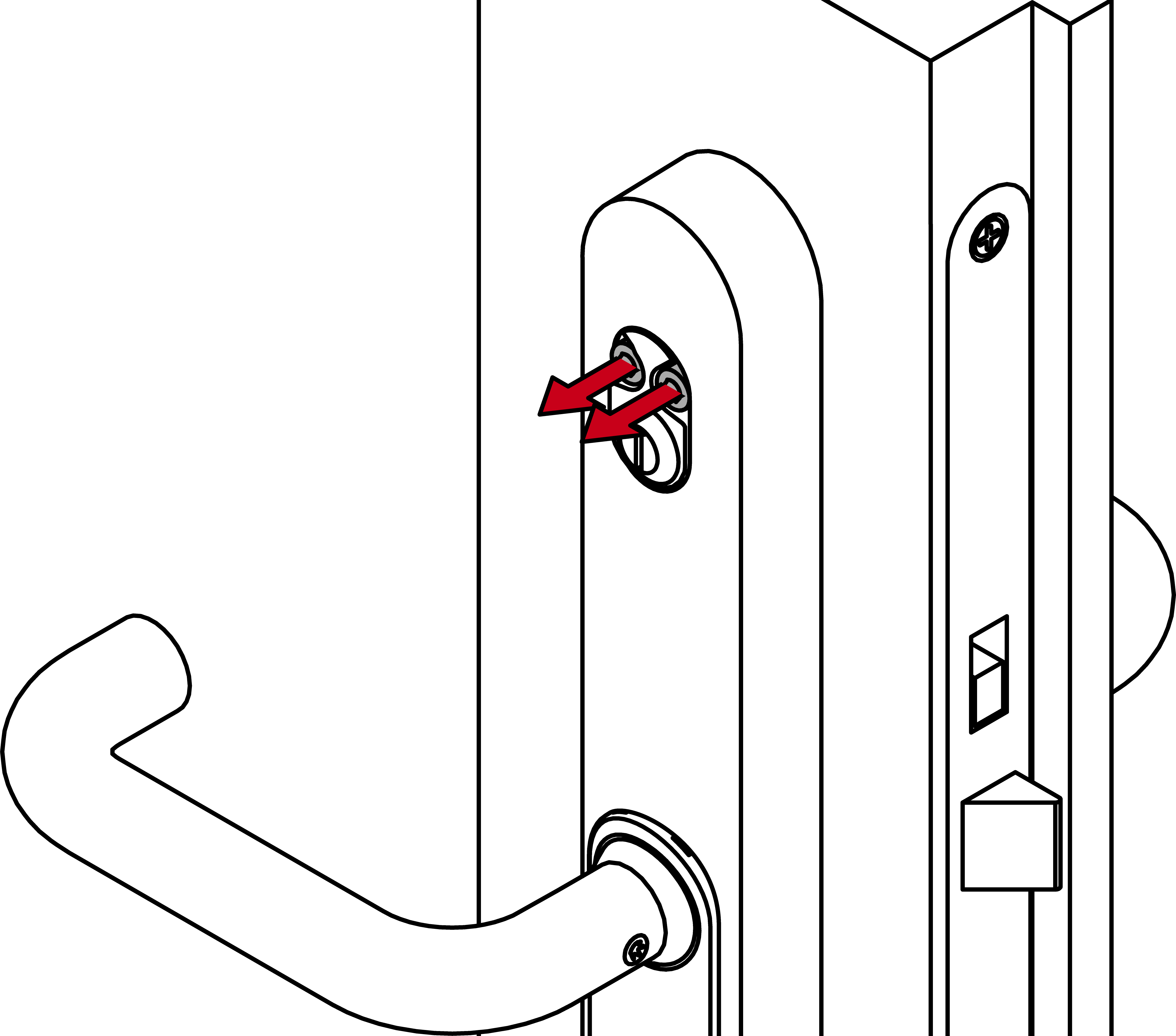

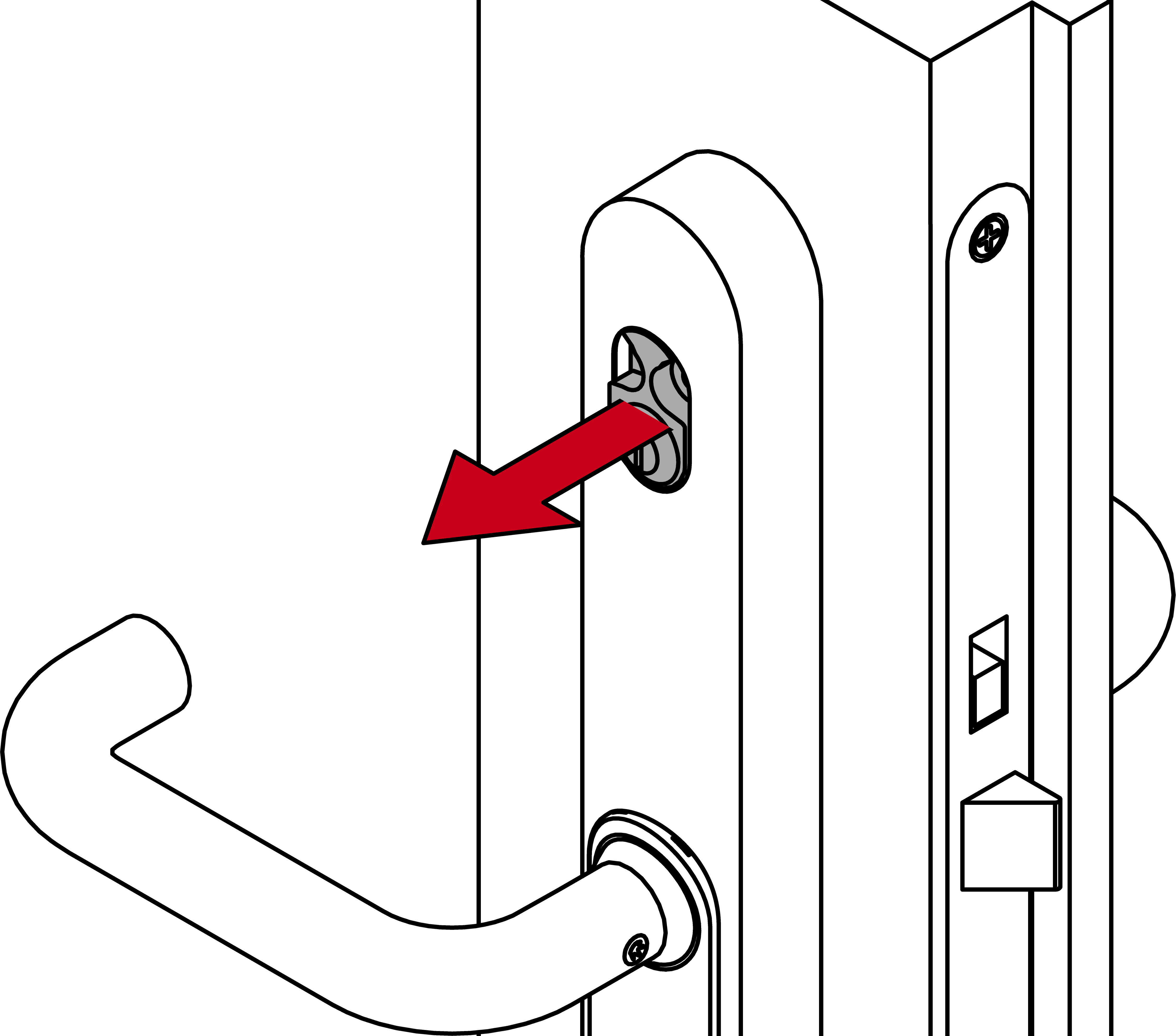

  3. Für MO: Ziehen Sie den Innenzylinder heraus.

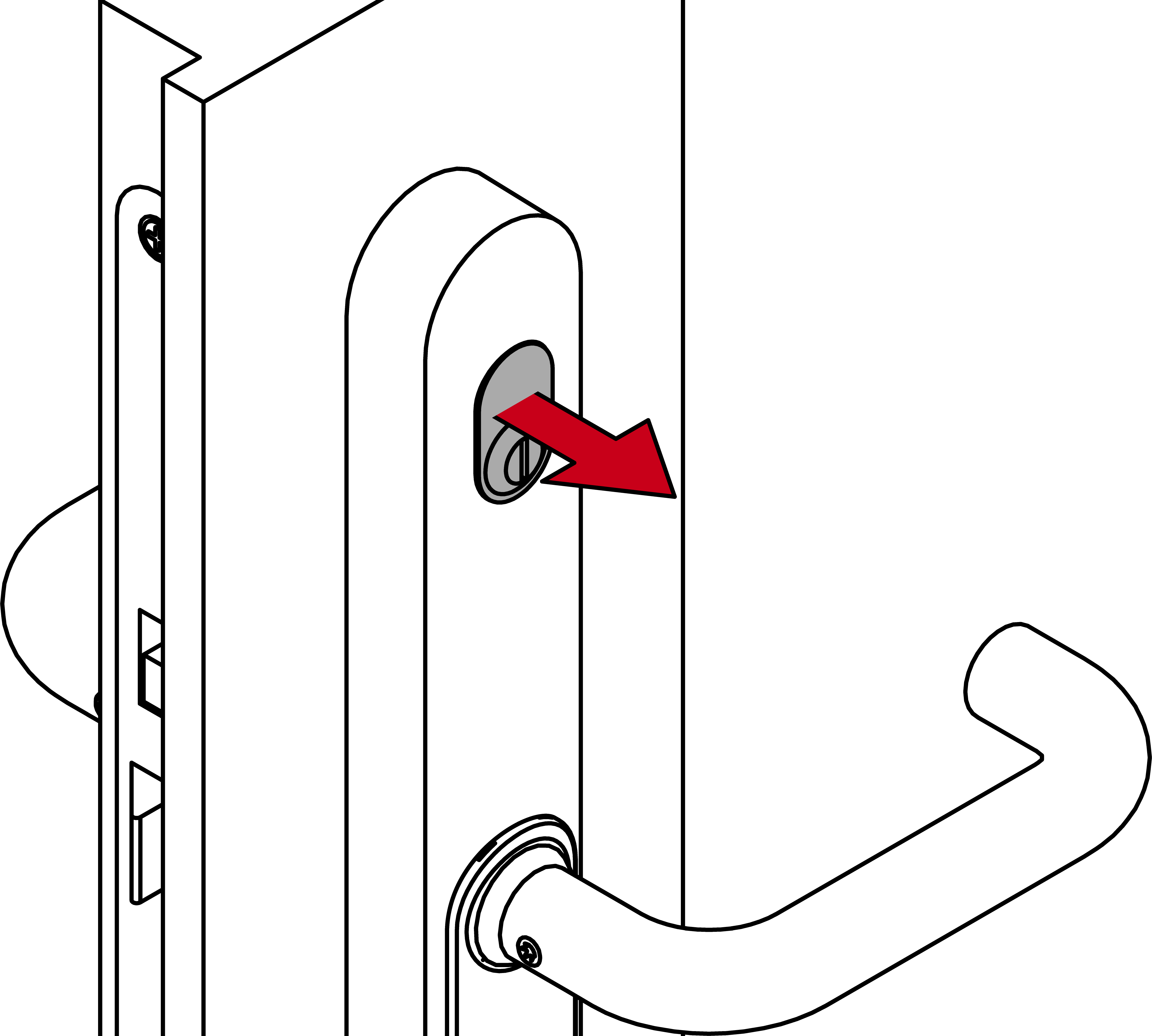

  5. Für MO: Ziehen Sie den Außenzylinder heraus.
  7. Stecken Sie das Spezialwerkzeug in das Cover-Inlay der Elektronikseite.
  9. Biegen Sie mit dem Spezialwerkzeug das Cover-Inlay vorsichtig auf.
  11. Schieben Sie das Cover nach oben.
  13. Cover entriegelt.

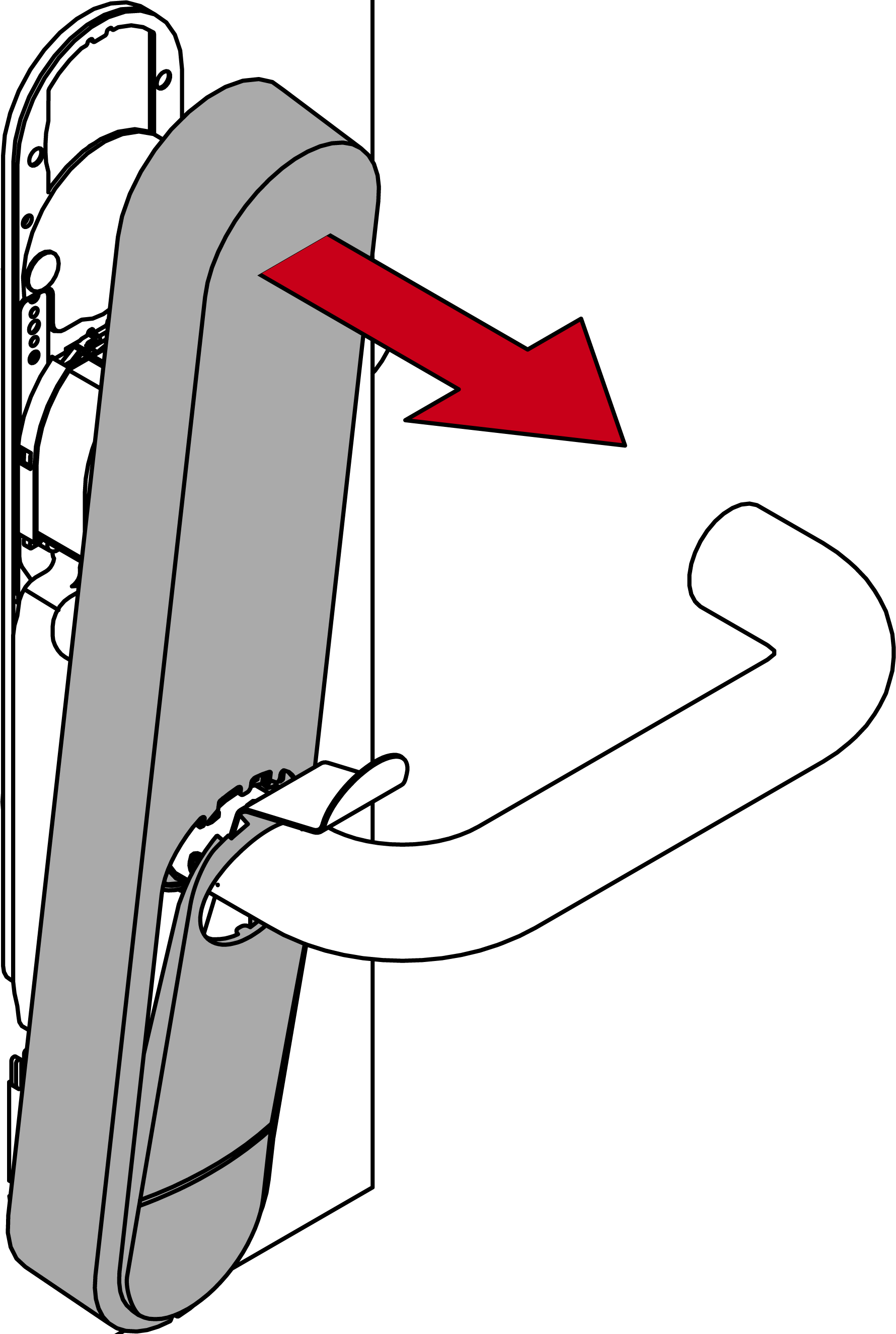

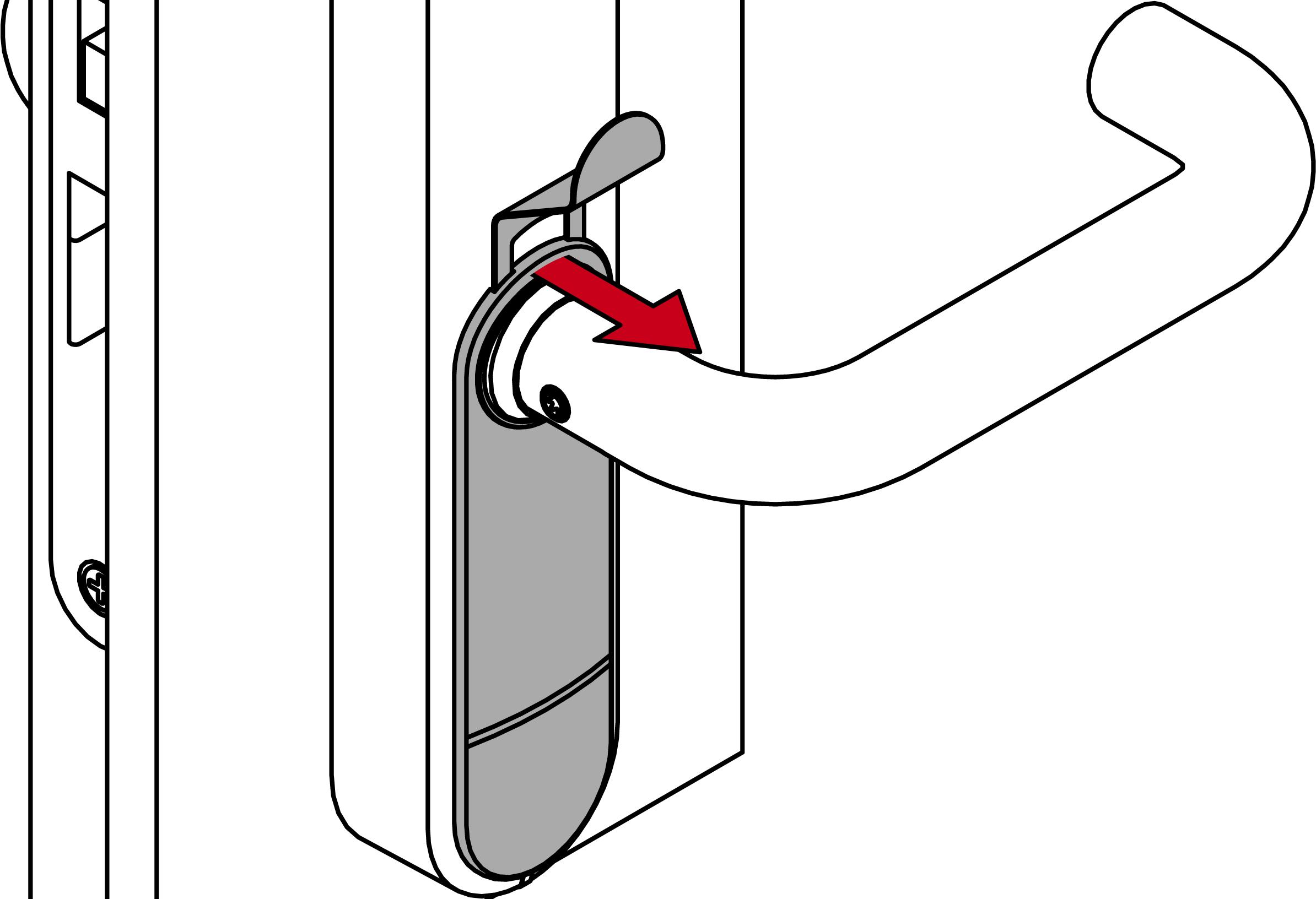

  14. Nehmen Sie das Cover ab.

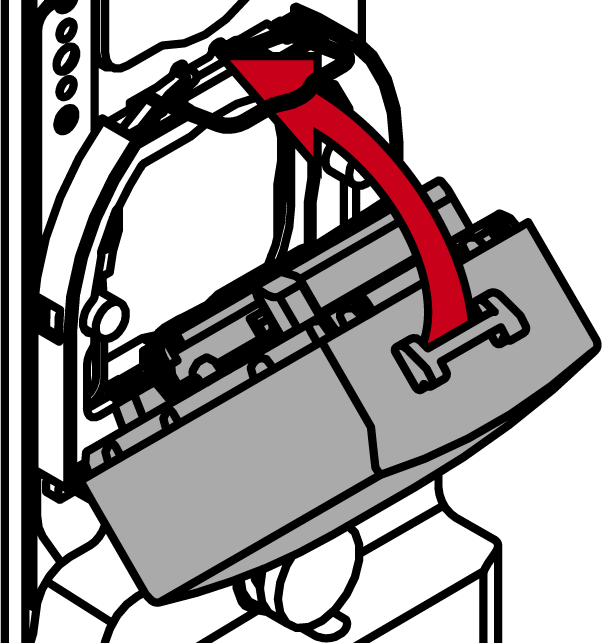

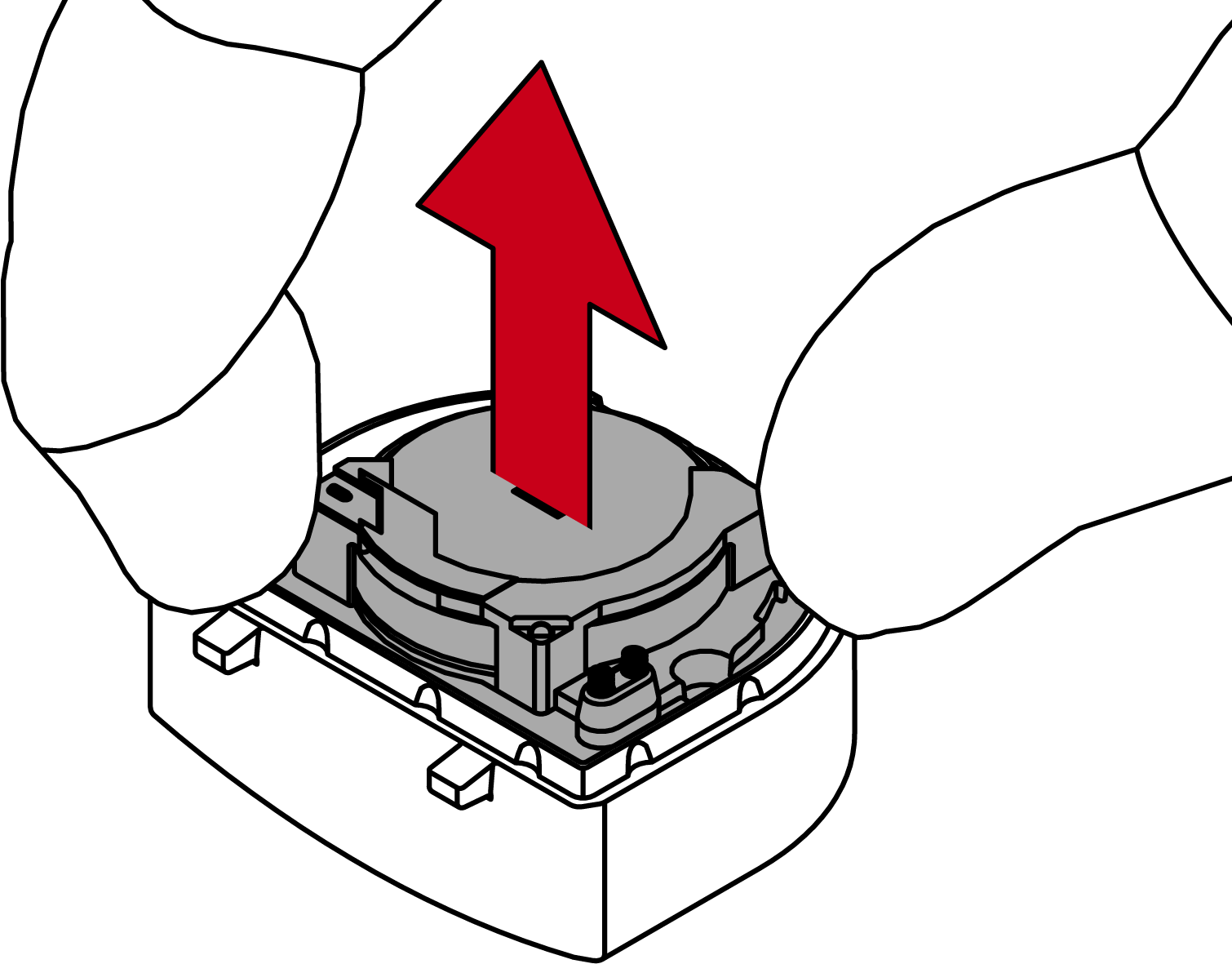

  16. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls aus.

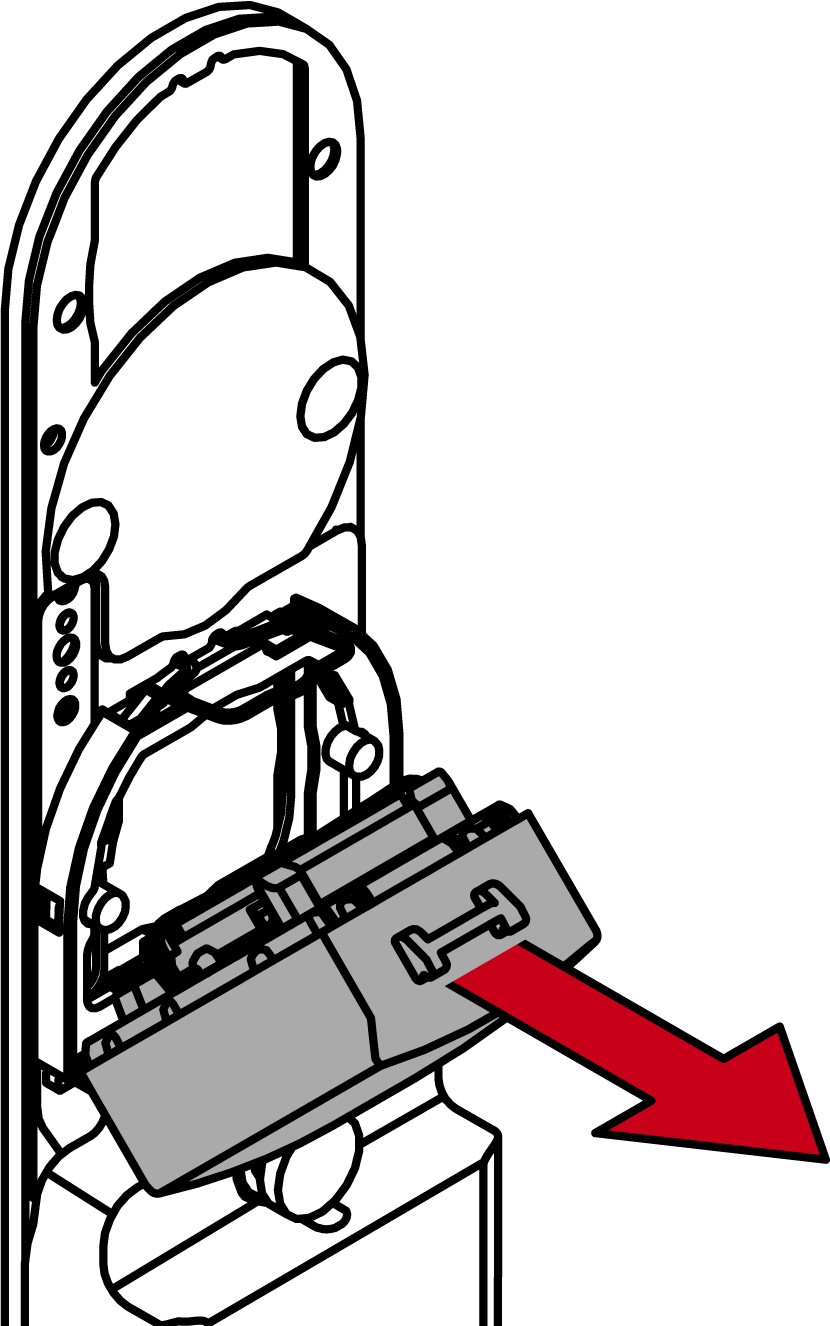

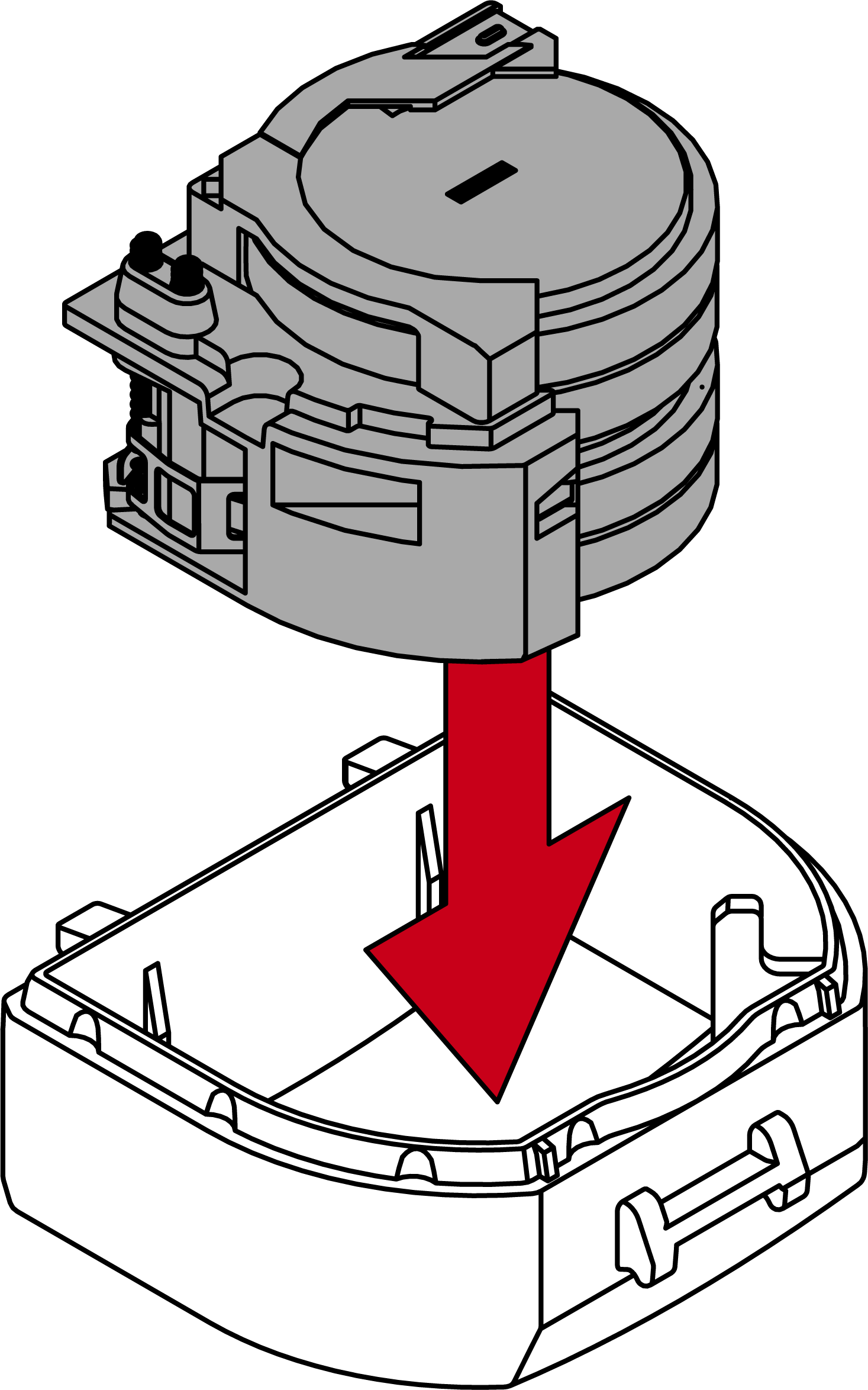

  18. Nehmen Sie das Batteriemodul ab.

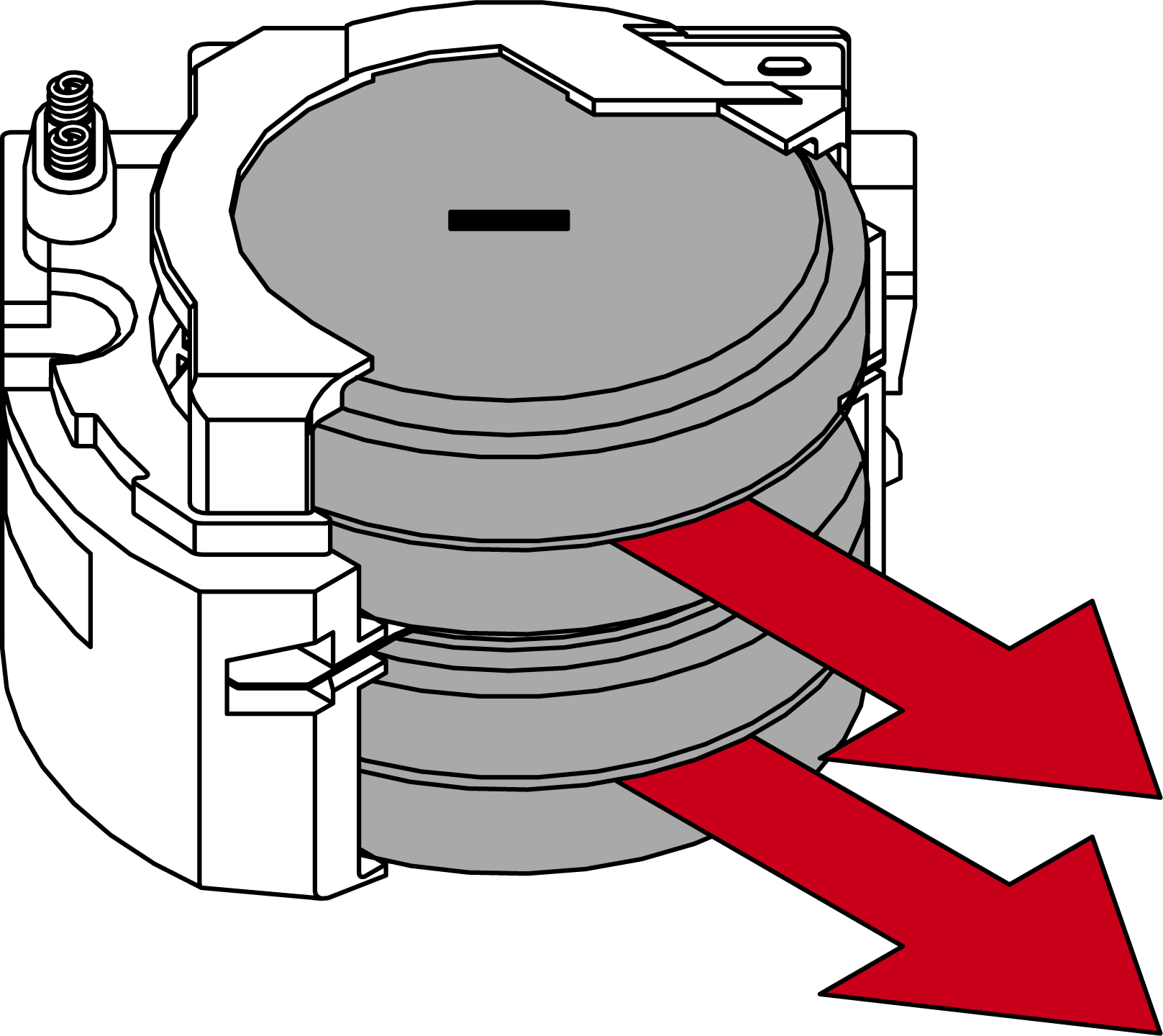

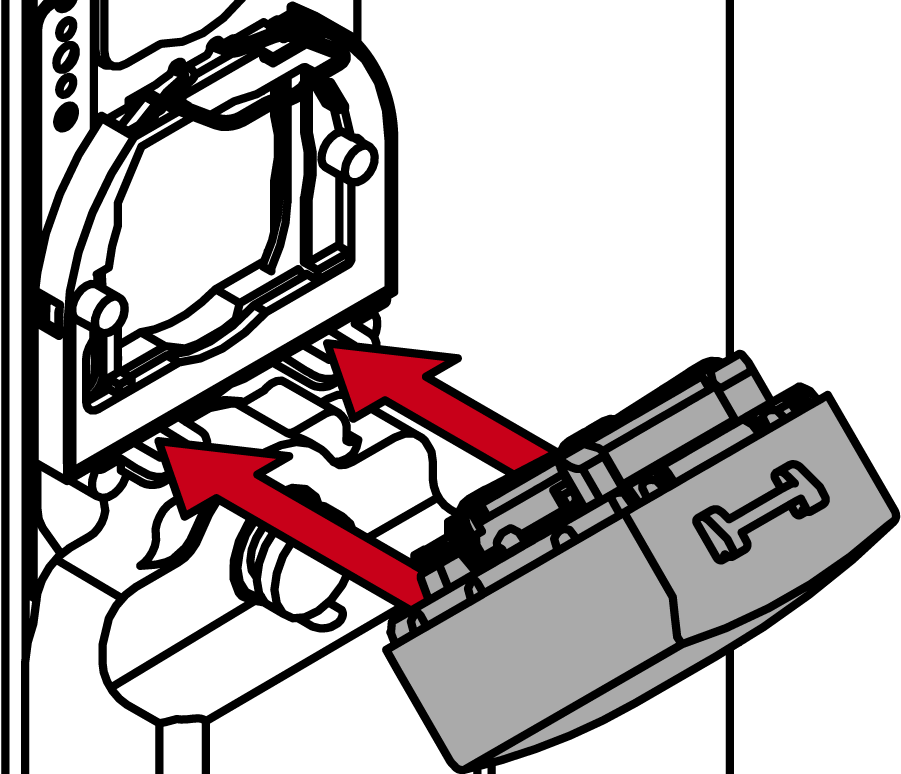

  20. Ziehen Sie den Batterieträger aus dem Batteriemodul.
  22. Entnehmen Sie die Batterien.

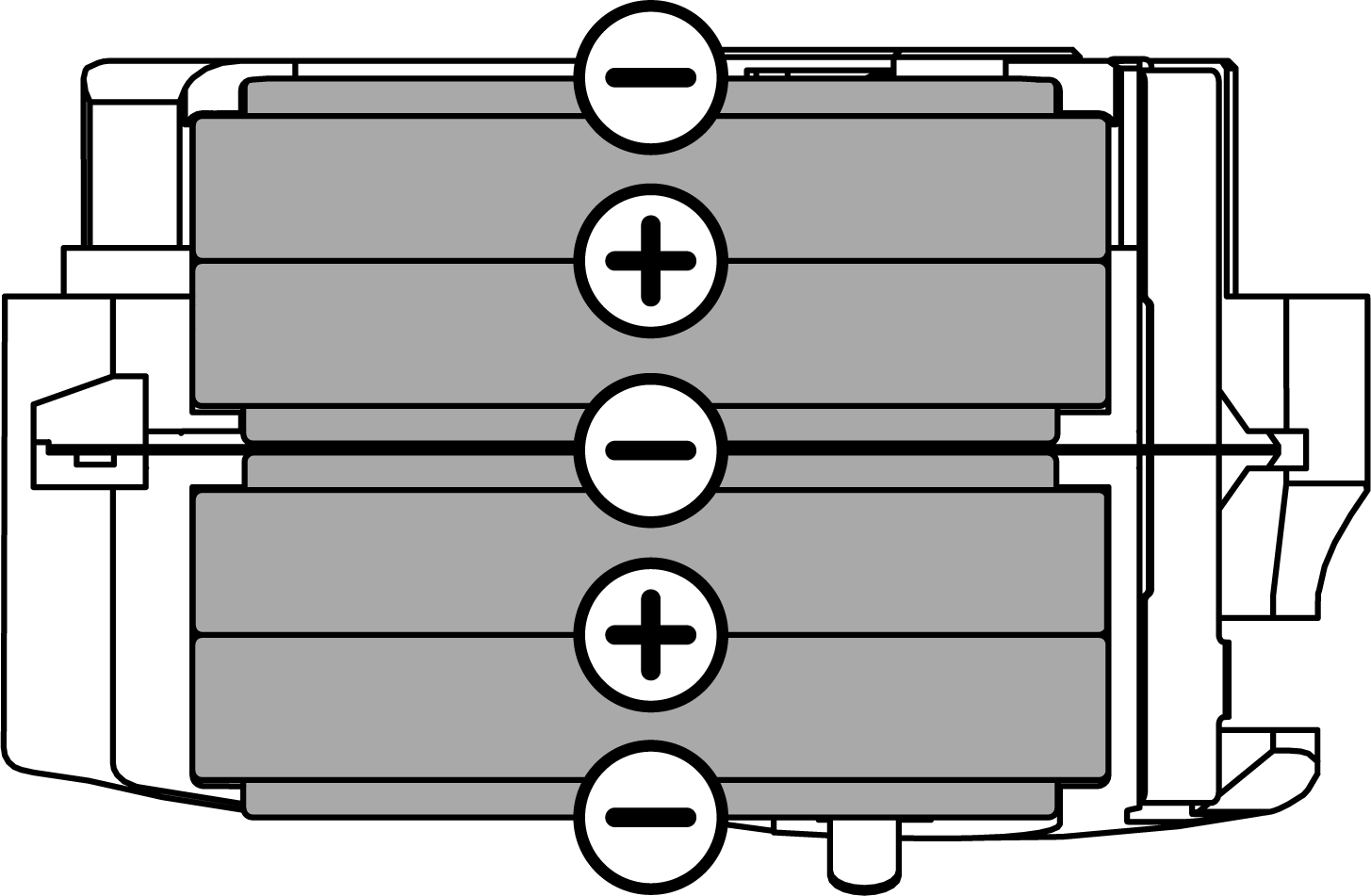

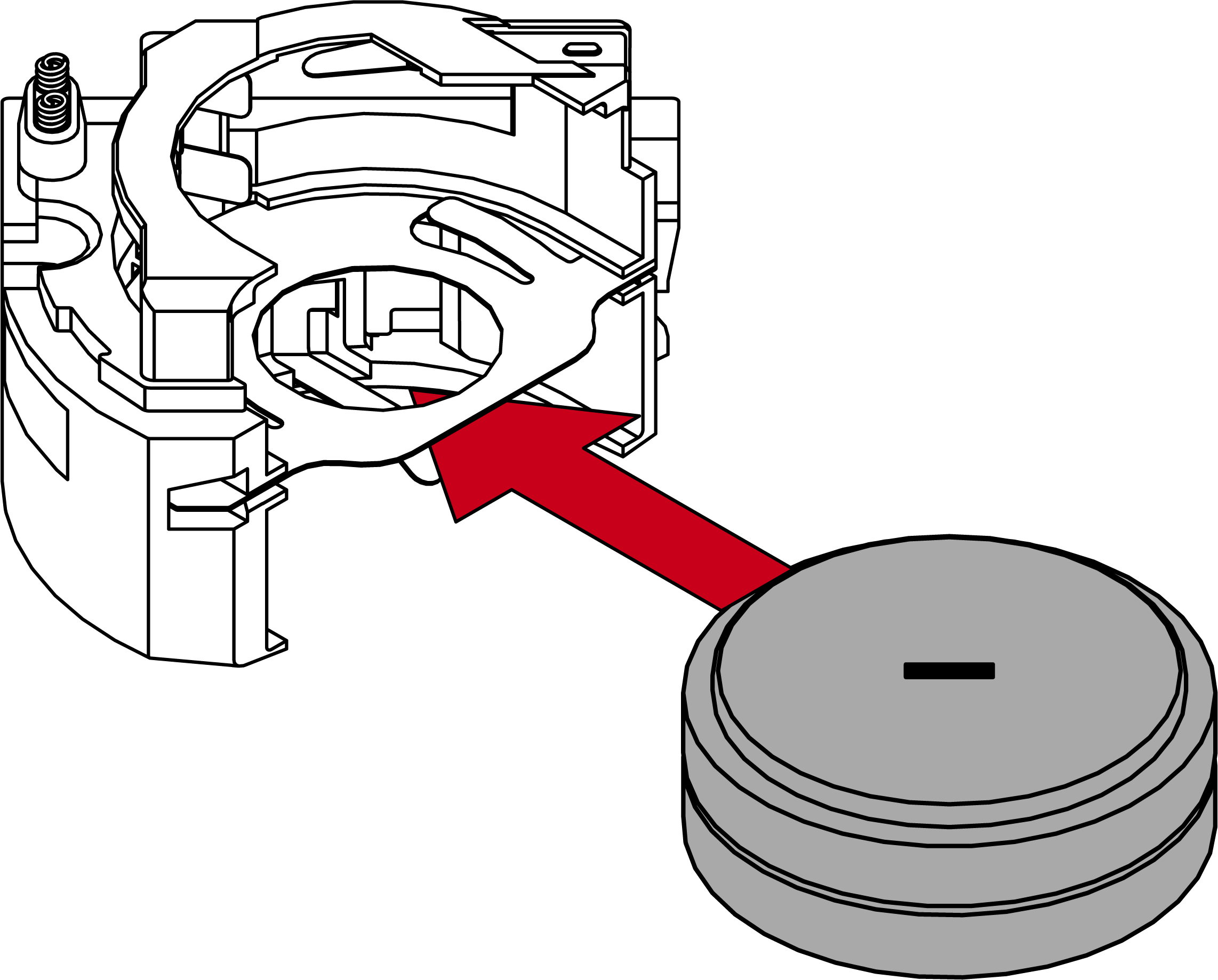

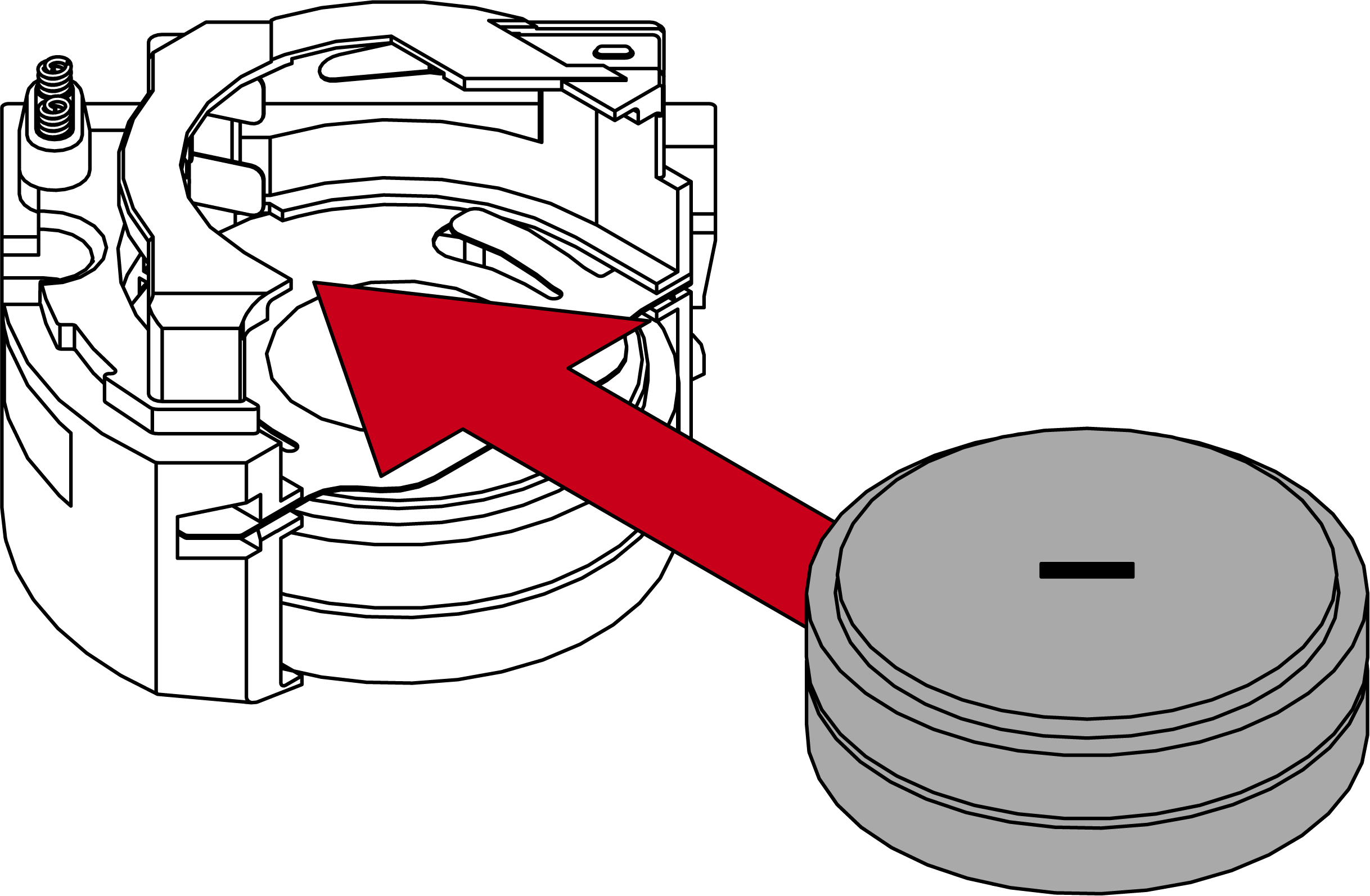

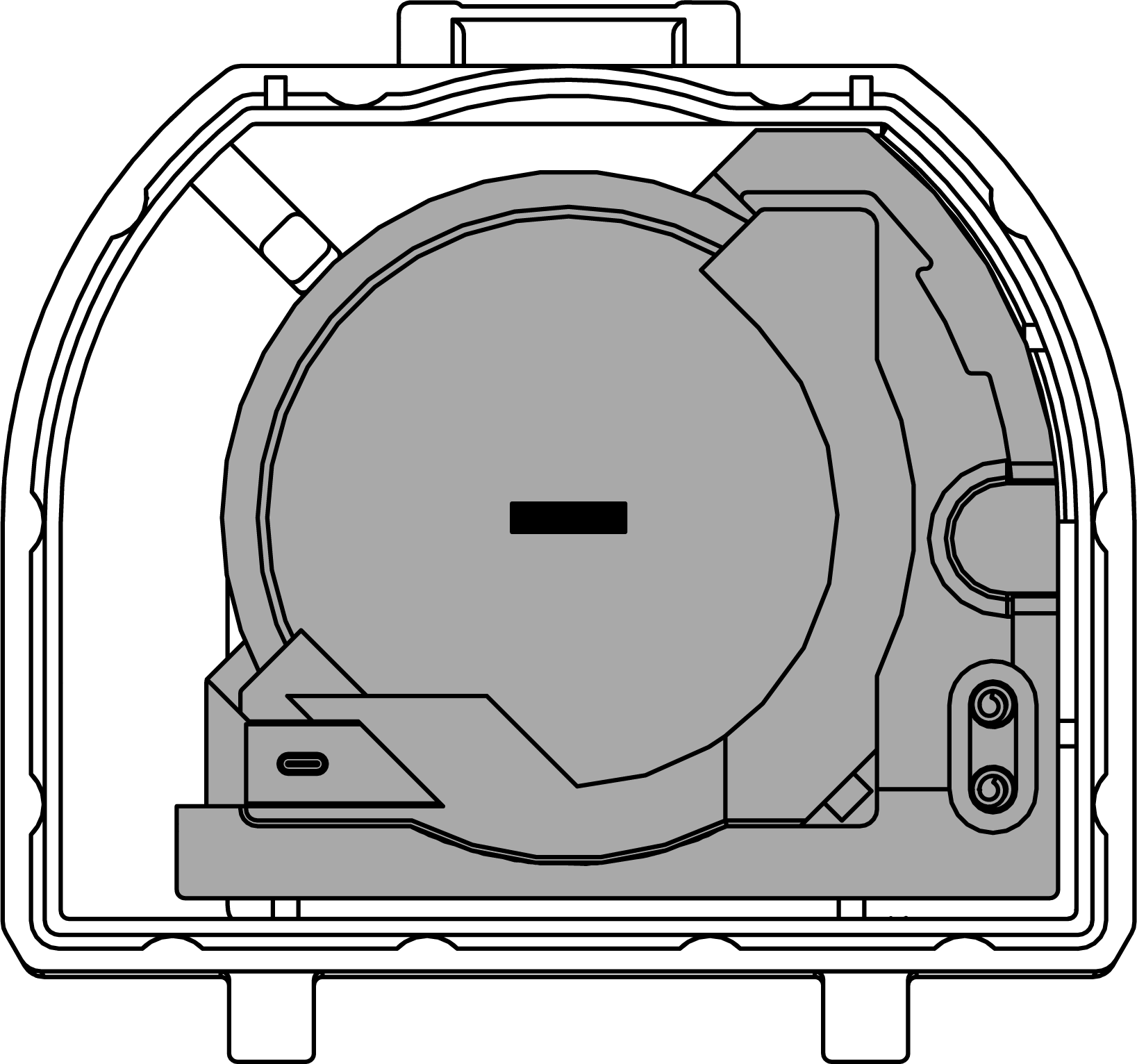

  24. Setzen Sie die neuen Batterien wie gezeigt ein. Schieben Sie die Batterien paarweise mit den Pluspolen zueinander in den Batterieträger ein.
  28. Setzen Sie den Batterieträger wieder in das Batteriemodul ein.
    Die Batterien zeigen dabei zur Nase des Batteriemoduls und die Federkontakte nach oben.
  31. Setzen Sie das Batteriemodul wieder in den Modulträger ein.
  34. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls wieder ein.
  36. SmartHandle AX Advanced piept dreimal.
  37. Setzen Sie das Cover unten auf der Fixierplatte an.
  39. Klappen Sie das Cover nach oben zu.

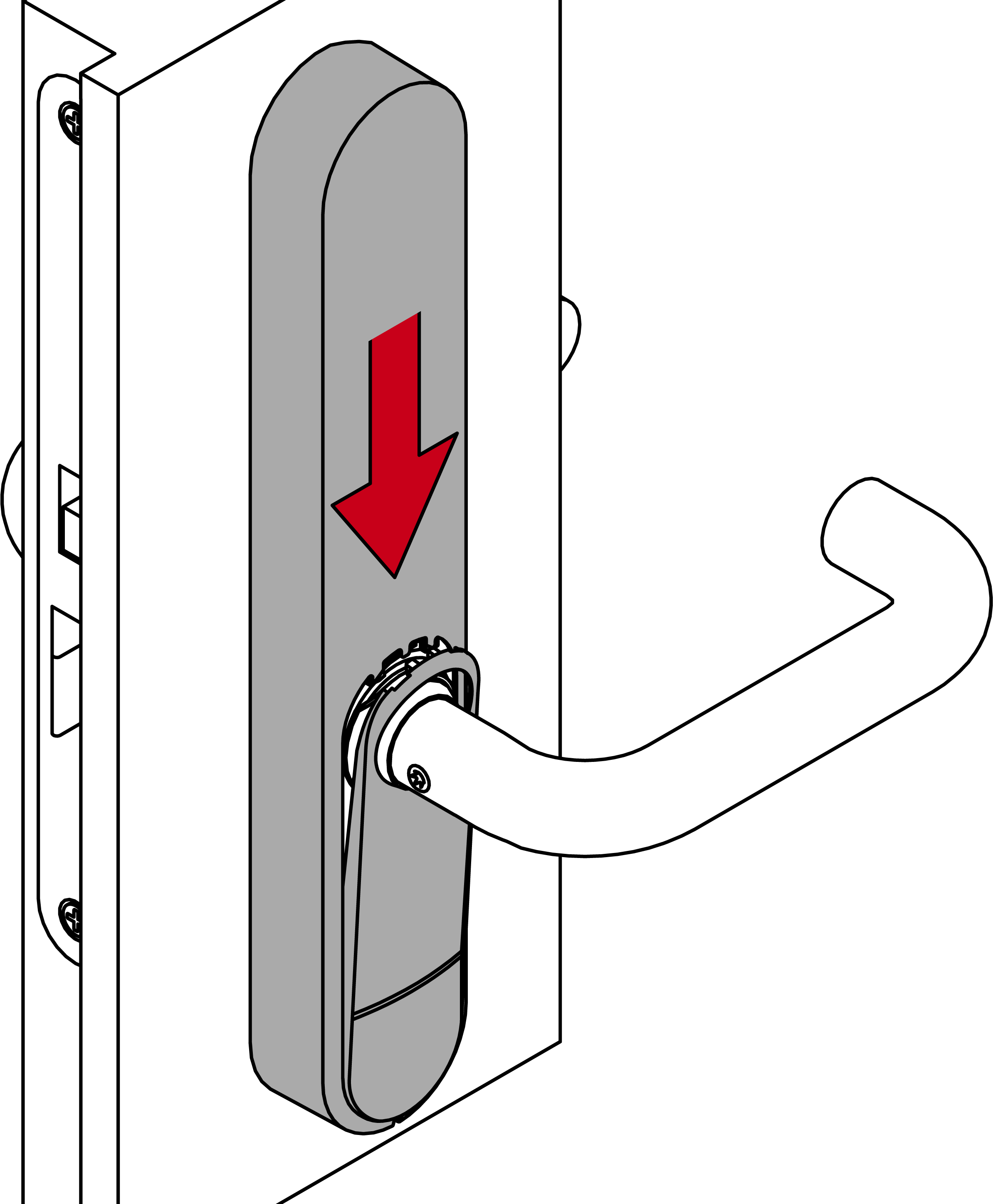

  41. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach unten.
  43. Cover rastet ein.
  44. Drücken Sie das Inlay fest.
  45. Für MO: Schrauben Sie Innenzylinder und Außenzylinder wieder zusammen (SW4).
  1. Batterien sind gewechselt.
