Beschlag montieren - SmartHandle AX Advanced

  1. Tür vorgebohrt.
  2. PH2-Schraubendreher vorhanden.
  3. TX15-Schraubendreher vorhanden.
  4. Messschieber vorhanden.
  1. Für Nicht-MO: Setzen Sie den Blindzylinder ein.

  2. HINWEIS

    notice

    Blindzylinder mit Schraubendreher im Loch führen

    Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.

    1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
    2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
  5. Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).
  7. Setzen Sie das Vierkant-Schutzröhrchen in die Fixierplatte ein.
  9. Für 7-mm-Vierkant: Setzen Sie den Adapterschuh in die Vierkant-Aufnahme des Modulträgers.

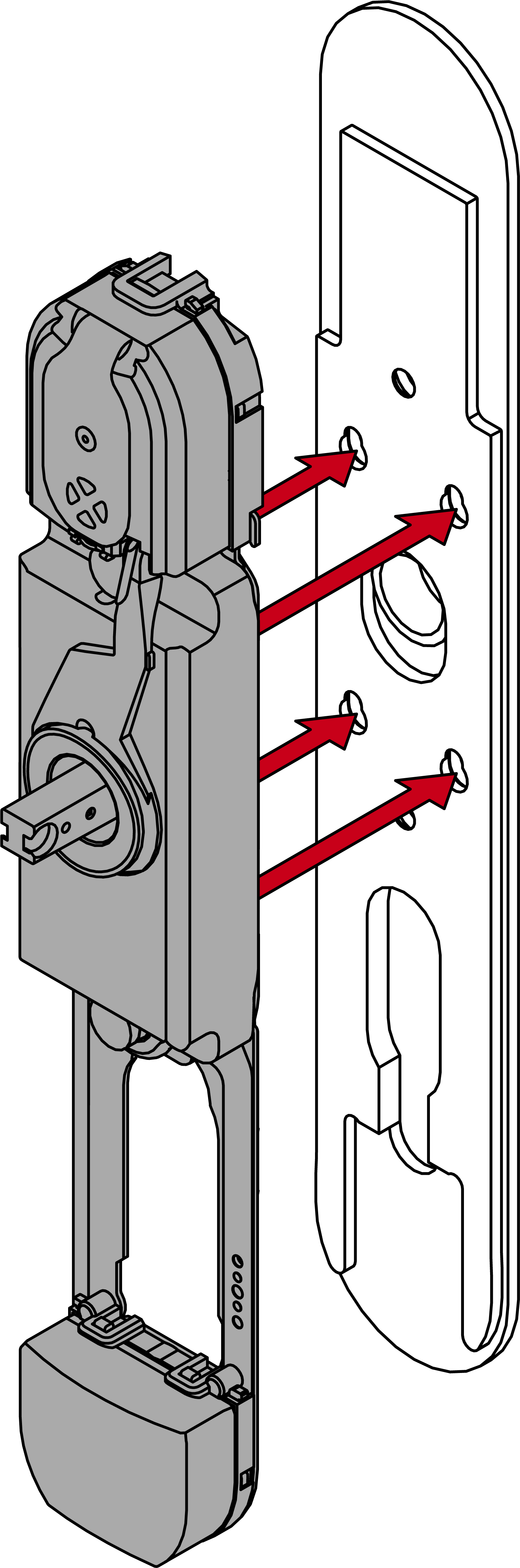

  11. Stecken Sie den Modulträger in die Fixierplatte.

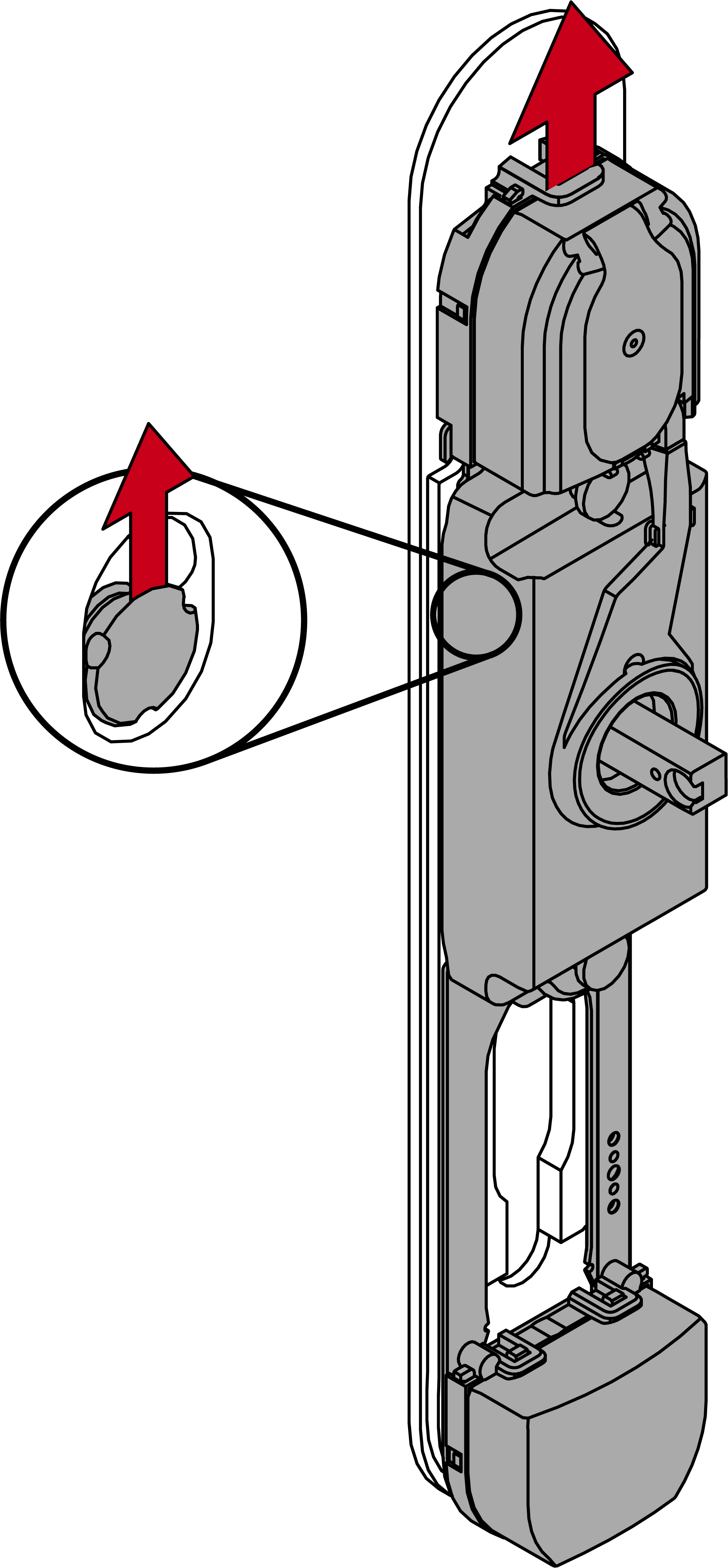

  13. Schieben Sie den Modulträger nach oben.
  15. Modulträger rastet ein.
  16. Schrauben Sie die Gewindehülsen auf die Gewindebolzen der Fixierplatte.
  17. Schrauben Sie mit den 12-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

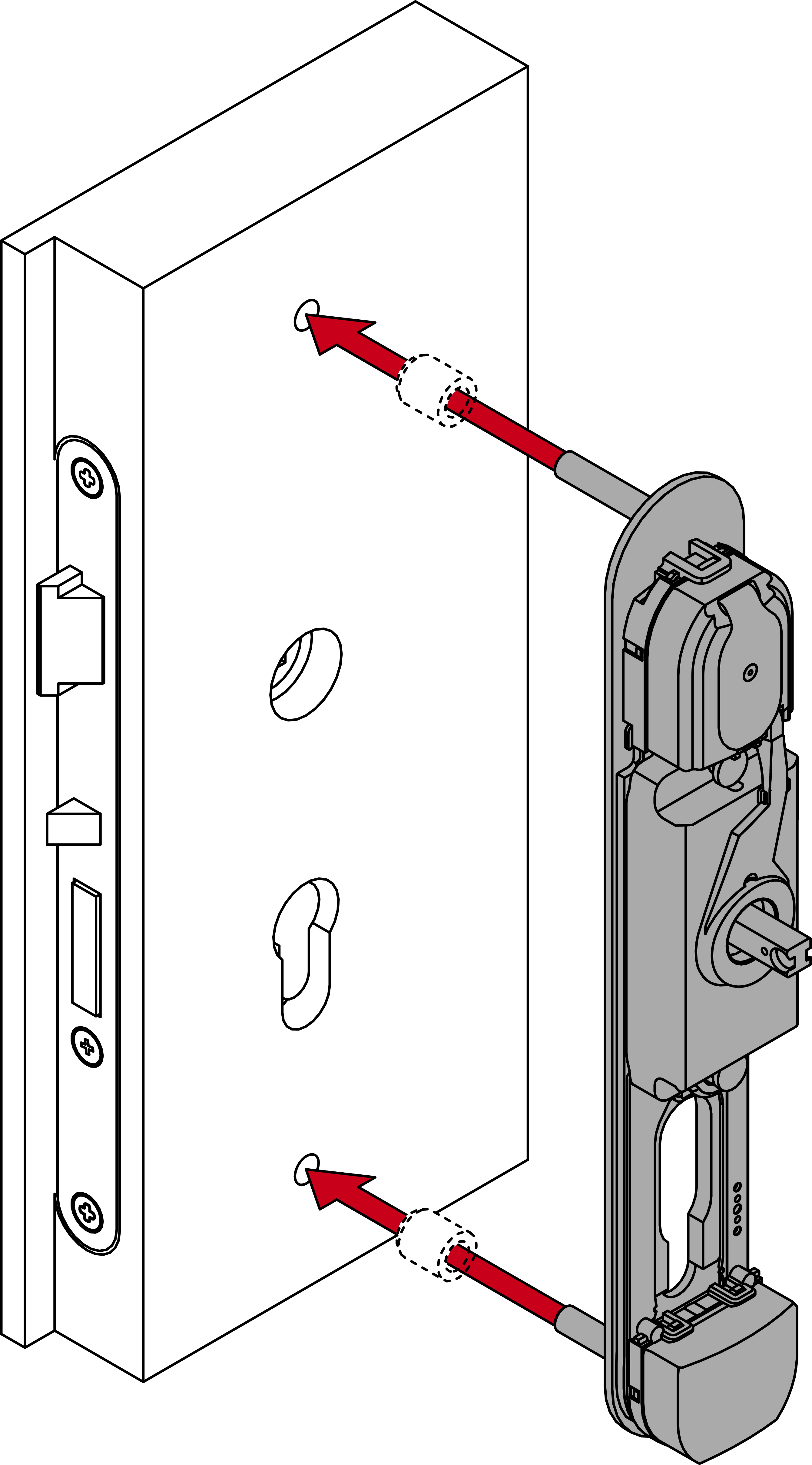

  20. Stecken Sie den Modulträger mit der Fixierplatte in die Tür-Außenseite.

  21. HINWEIS

    notice

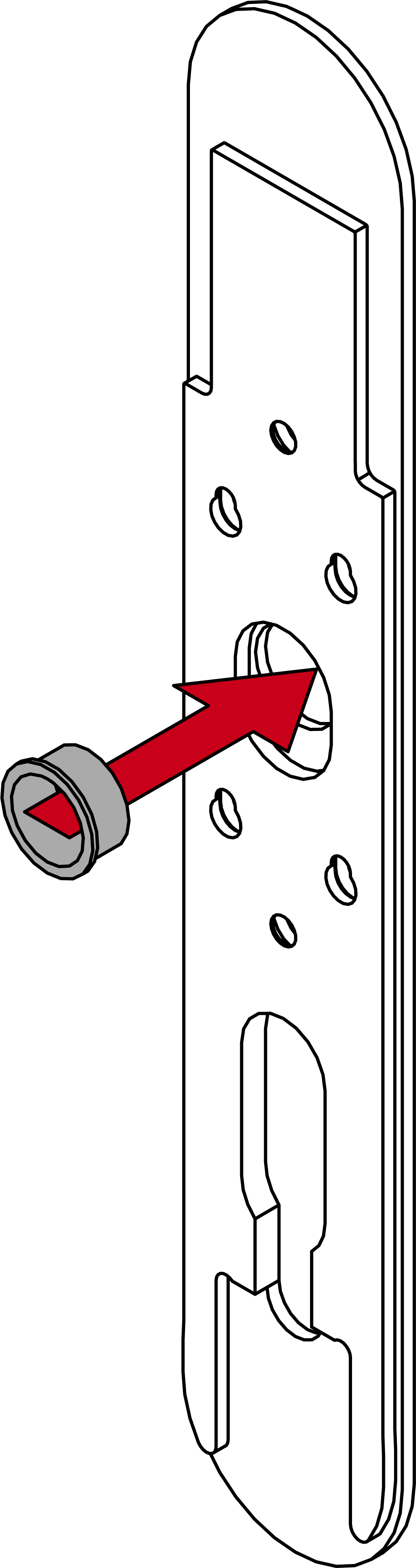

    Reduzierhülsen für vorhandene 14-mm-Bohrungen

    Bereits vorhandene 14-mm-Bohrungen erschweren die sichere Befestigung des SmartHandle AX Advanced.

    1. Stecken Sie die mitgelieferten Silikon-Reduzierhülsen in die vorhandenen Bohrungen, um das Spiel zu verringern.
  23. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innendrücker, dass die Aussparung zur Madenschraube zeigt.

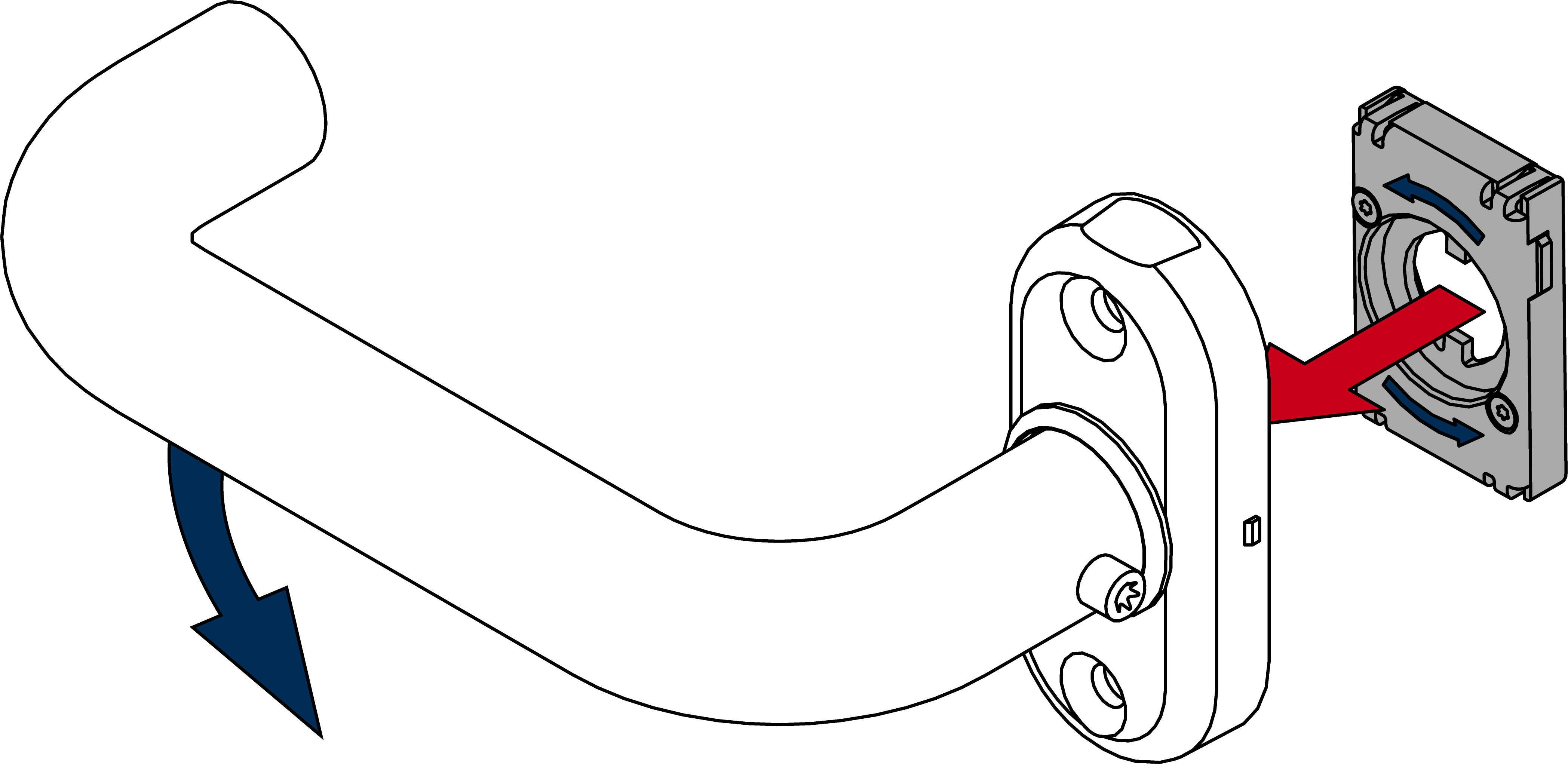

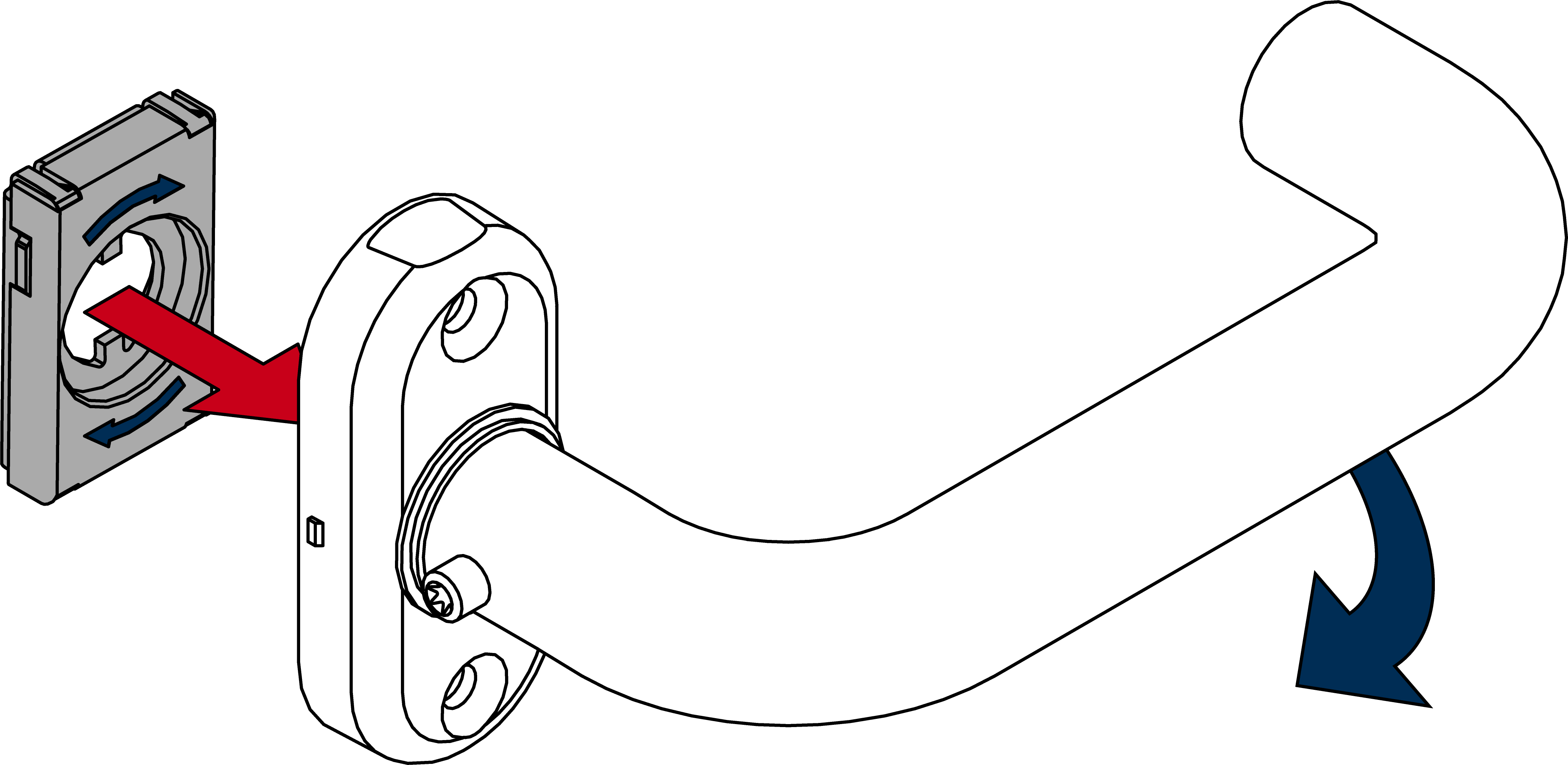

  25. Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
  26. Setzen Sie das Federelement entsprechend ein.
  29. Setzen Sie die Unterlage in die Innendrücker-Einheit.

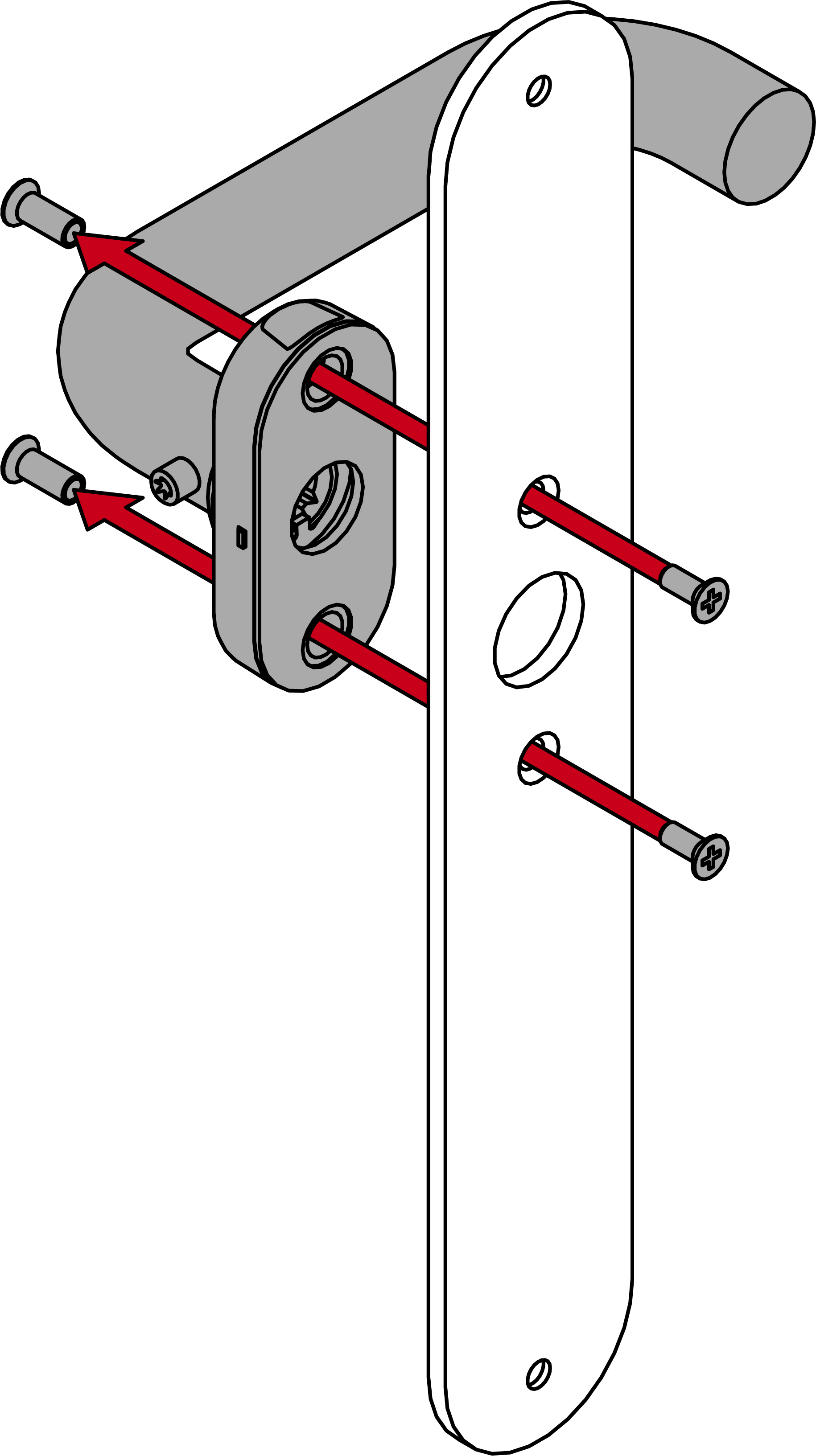

  31. Schrauben Sie den Innendrücker zusammen mit den Gewindehülsen und den 10-mm-Schrauben an die Fixierplatte (2,5-mm-Sechskantschlüssel und PH2, Drehmoment 1,5 Nm).
  34. Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.
  37. Messen Sie die Gesamtlänge des Vierkants.
  39. Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).
  40. Bestimmen Sie die Position des O-Rings mit der Tabelle.

  41. Bereich

    Türdicke (mm)

    Vierkantlänge (mm)

    Ringposition

    S

    38 - <41

    94

    2

    S

    38 - <41

    104

    4

    S

    41 - <46

    94

    1

    S

    41 - <46

    104

    3

    S

    46 - <51

    104

    2

    S

    51 - 53

    104

    1

    M

    51 - <56

    114

    3

    M

    51 - <56

    124

    5

    M

    56 - <61

    114

    2

    M

    56 - <61

    124

    4

    M

    61 - <66

    114

    1

    M

    61 - <66

    124

    3

    M

    66 - <71

    124

    2

    M

    71 - 73

    124

    1

    L

    71 - <76

    134

    3

    L

    71 - <76

    144

    5

    L

    76 - <81

    134

    2

    L

    76 - <81

    144

    4

    L

    81 - <86

    134

    1

    L

    81 - <86

    144

    3

    L

    86 - <91

    144

    2

    L

    91 - 93

    144

    1

    XL

    91 - 176

    O-Ring liegt 30-35 mm vom abgesägten Ende des Vierkants.

  42. Schieben Sie den O-Ring auf die berechnete Rille.
  44. Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die Tür.

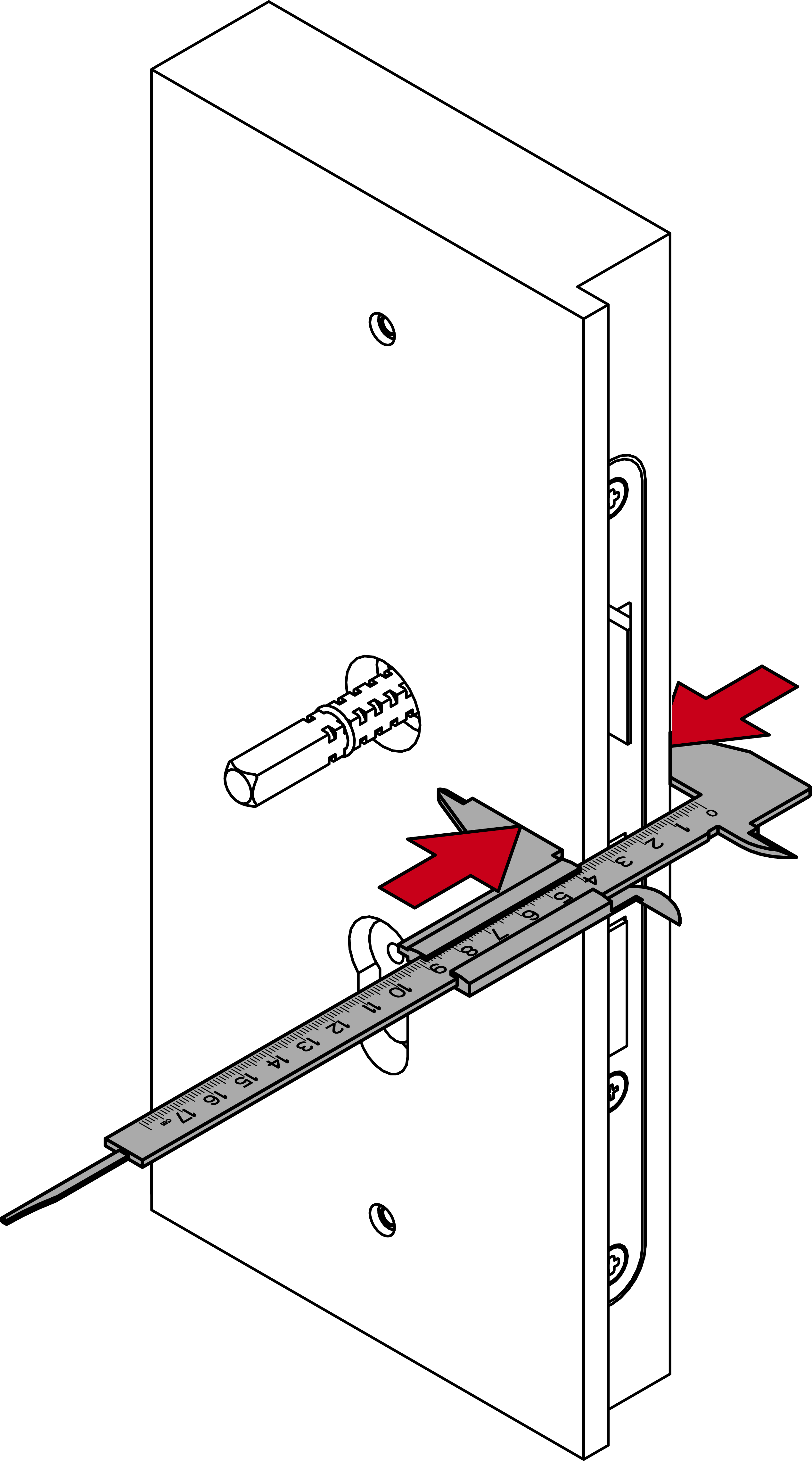

  46. Messen Sie die Türdicke.

  47. Bereich

    Türdicke (mm)

    Schrauben

    S

    38 - 53

    M5×35

    M

    51 - 63

    M5×40

    M

    62 - 73

    M5×50

    L

    71 - 83

    M5×60

    L

    82 - 93

    M5×70

    X

    91 - 176

    M5 X

  48. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.

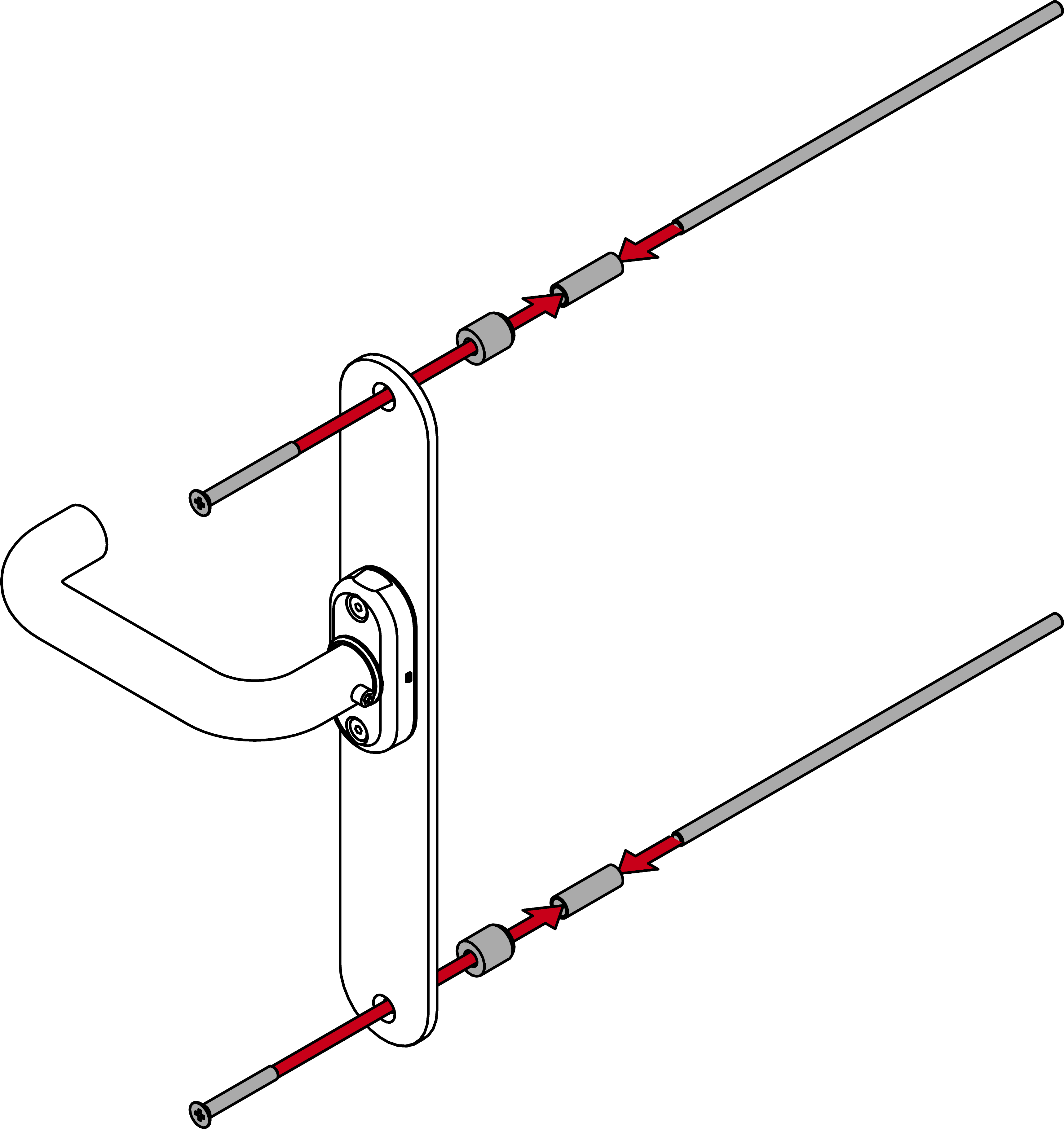

  49. Für X: Stecken Sie die Schrauben durch die innenseitige Fixierplatte und schrauben Sie sie mit der Gewindemuffe und der Gewindestange zusammen.

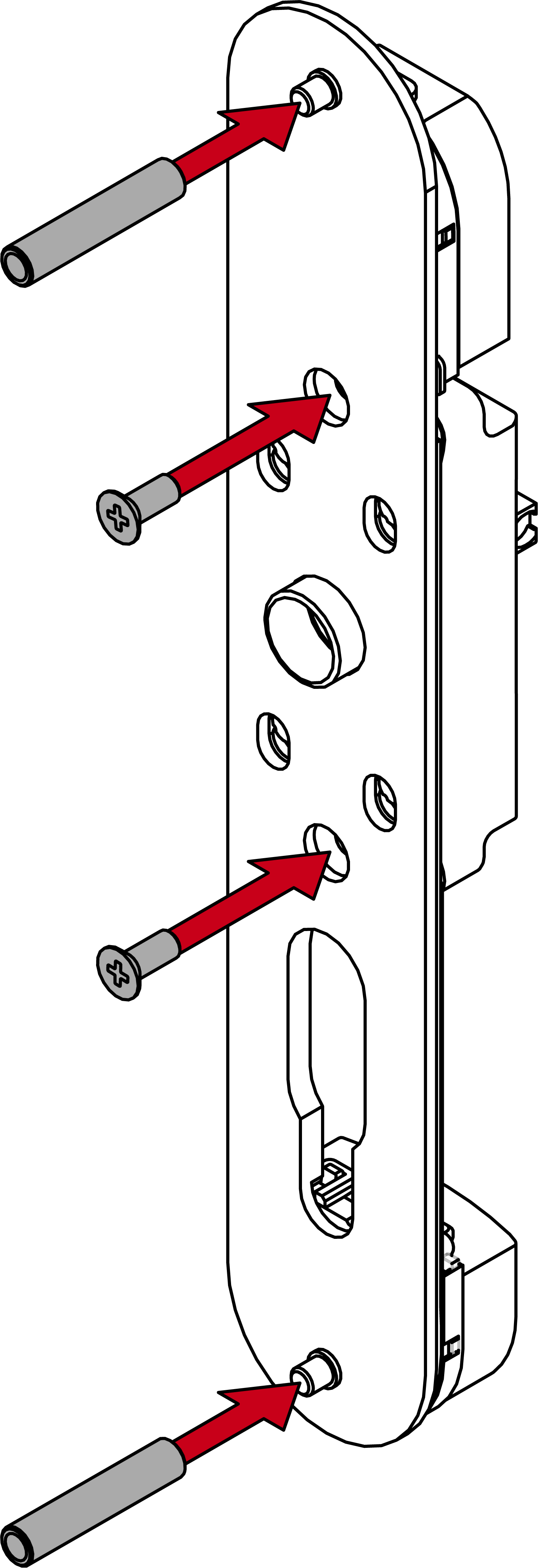

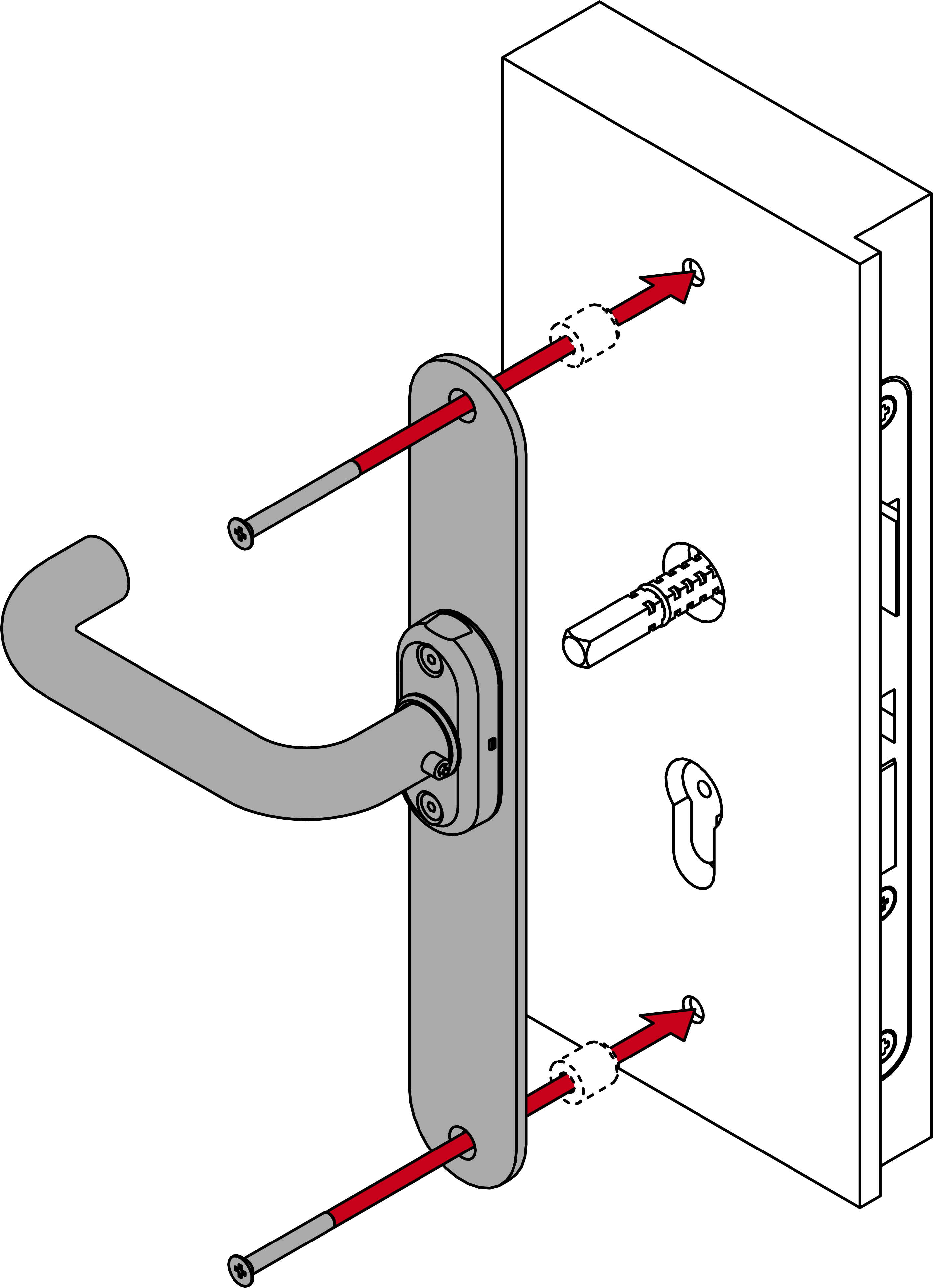

  52. Verschrauben Sie mit den ermittelten Schrauben den Innenteil und den Außenteil (PH2, Drehmoment 1,1 Nm).

  53. HINWEIS

    notice

    Reduzierhülsen für vorhandene 14-mm-Bohrungen

    Bereits vorhandene 14-mm-Bohrungen erschweren die sichere Befestigung des SmartHandle AX Advanced.

    1. Stecken Sie die mitgelieferten Silikon-Reduzierhülsen in die vorhandenen Bohrungen, um das Spiel zu verringern.

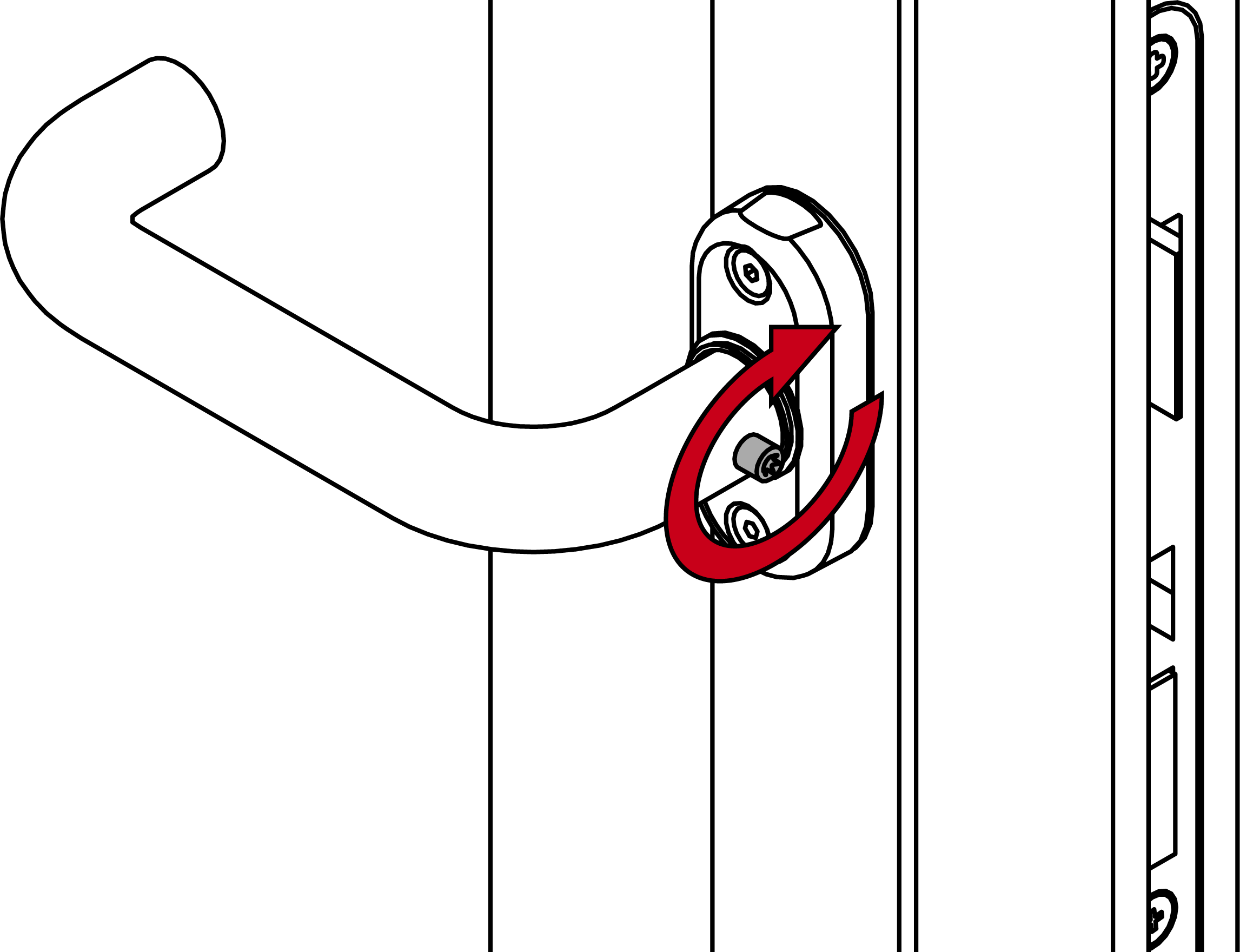

  60. Schrauben Sie die Madenschraube des Innendrückers fest (TX15, Drehmoment 5,0 Nm).

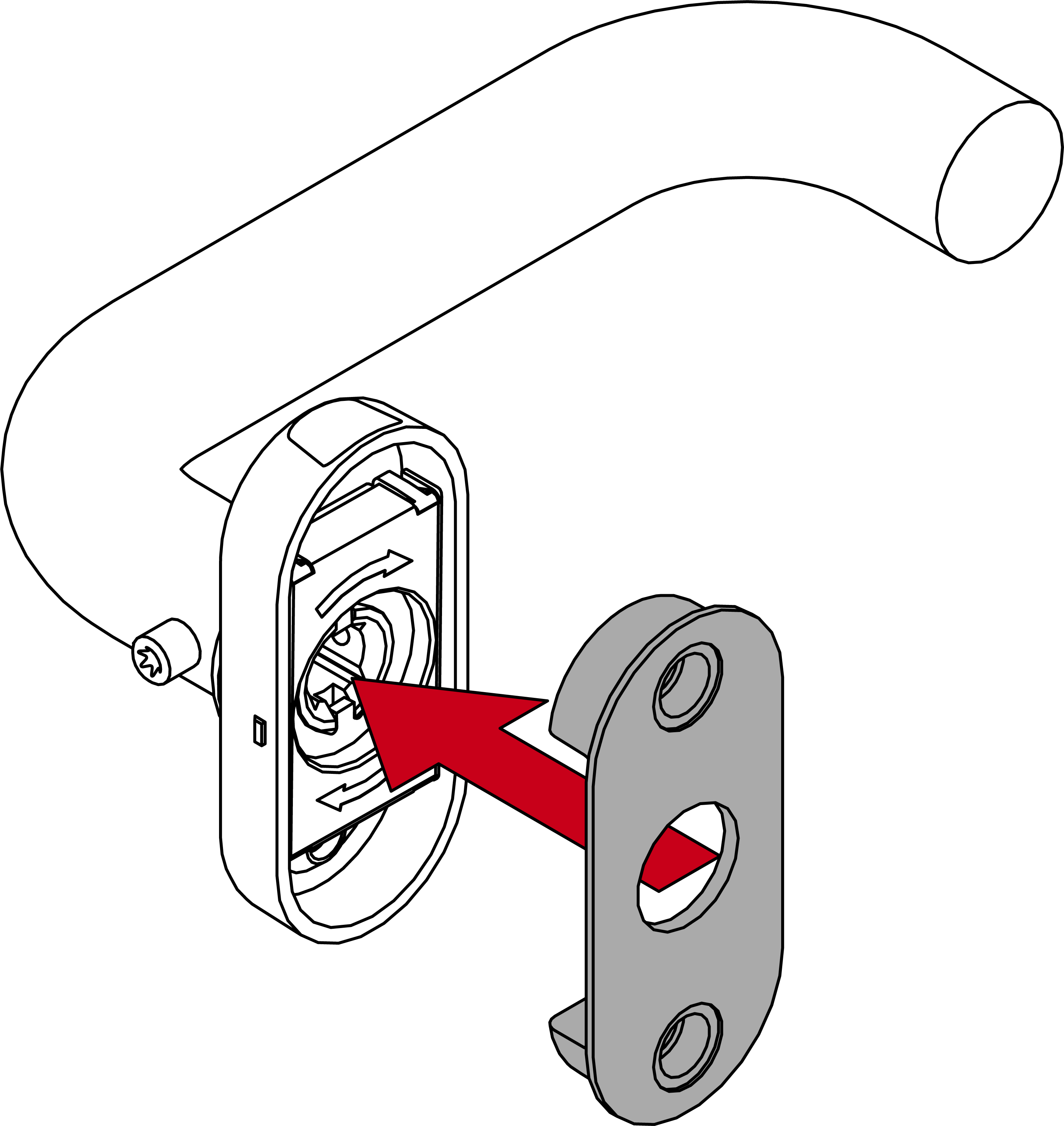

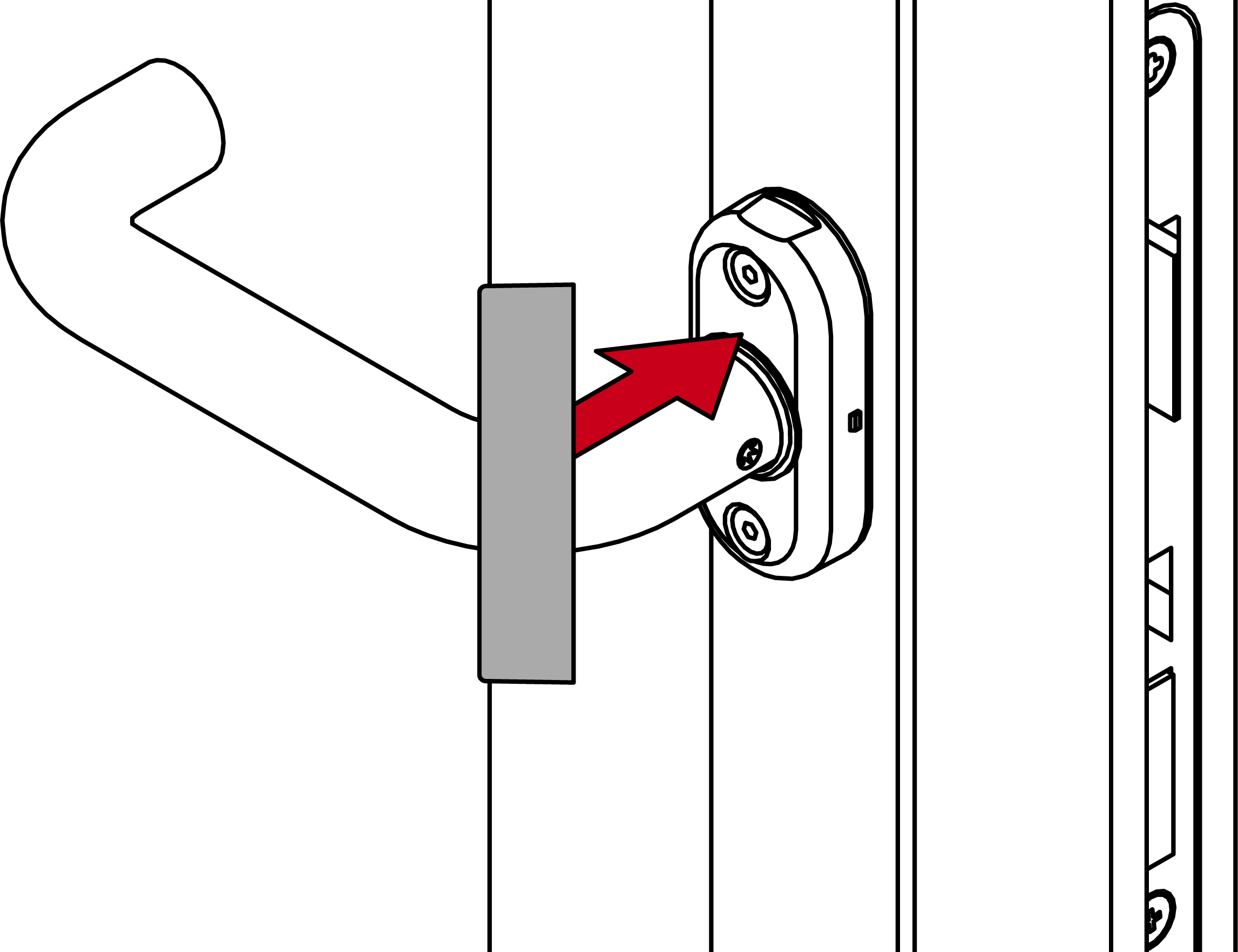

  62. Stecken Sie eine Blende mit der Einkerbung nach unten auf die Basis des Innendrückers.

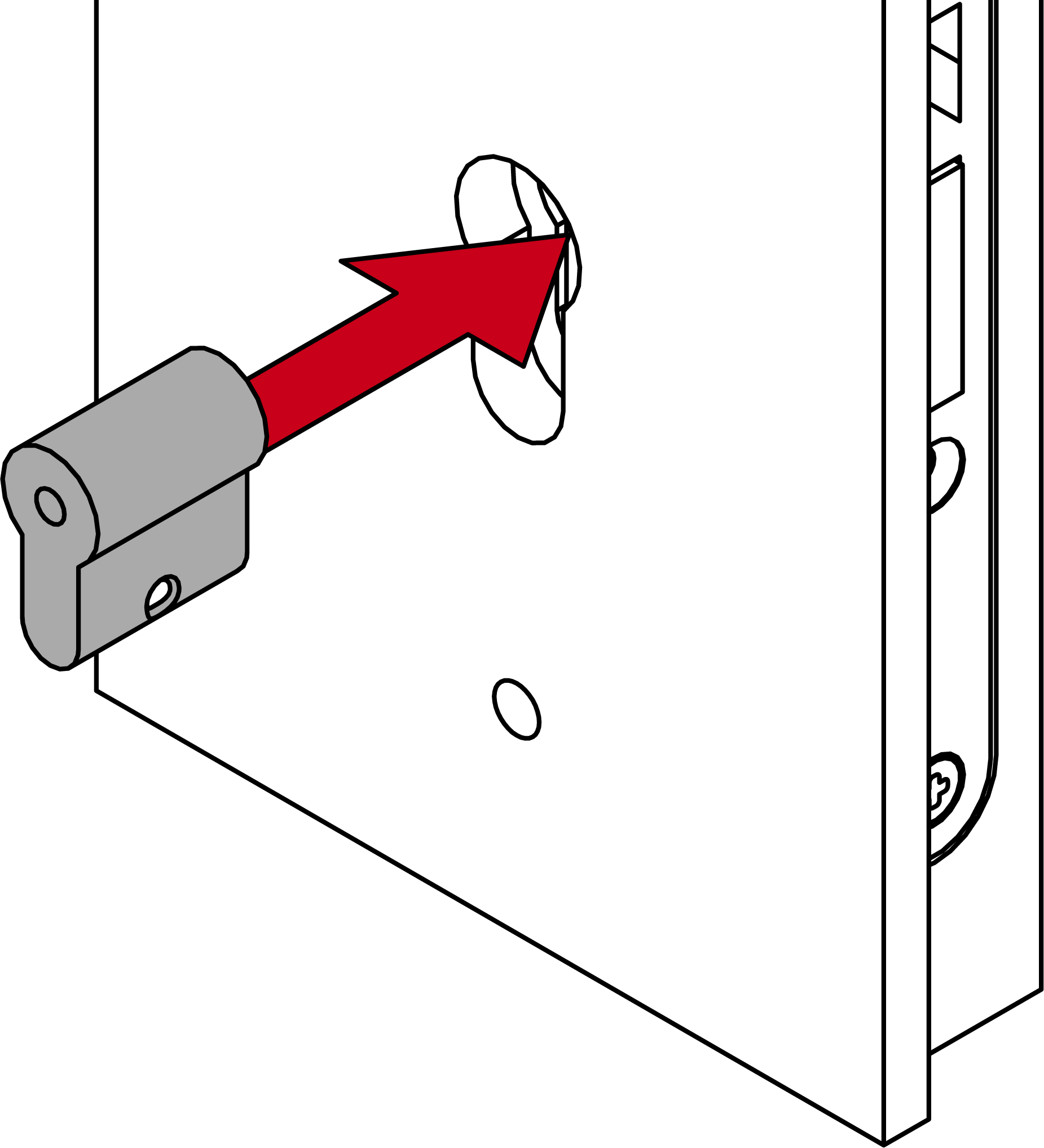

  64. Für MO: Setzen Sie den Schließzylinder ein.
  66. Für MO: Schrauben Sie den Schließzylinder mit der Stulpschraube fest (PH2, Drehmoment 1,1 Nm).
  68. Für MO: Ziehen Sie die Schutzfolie von der Klebeseite der Kleberosette ab.

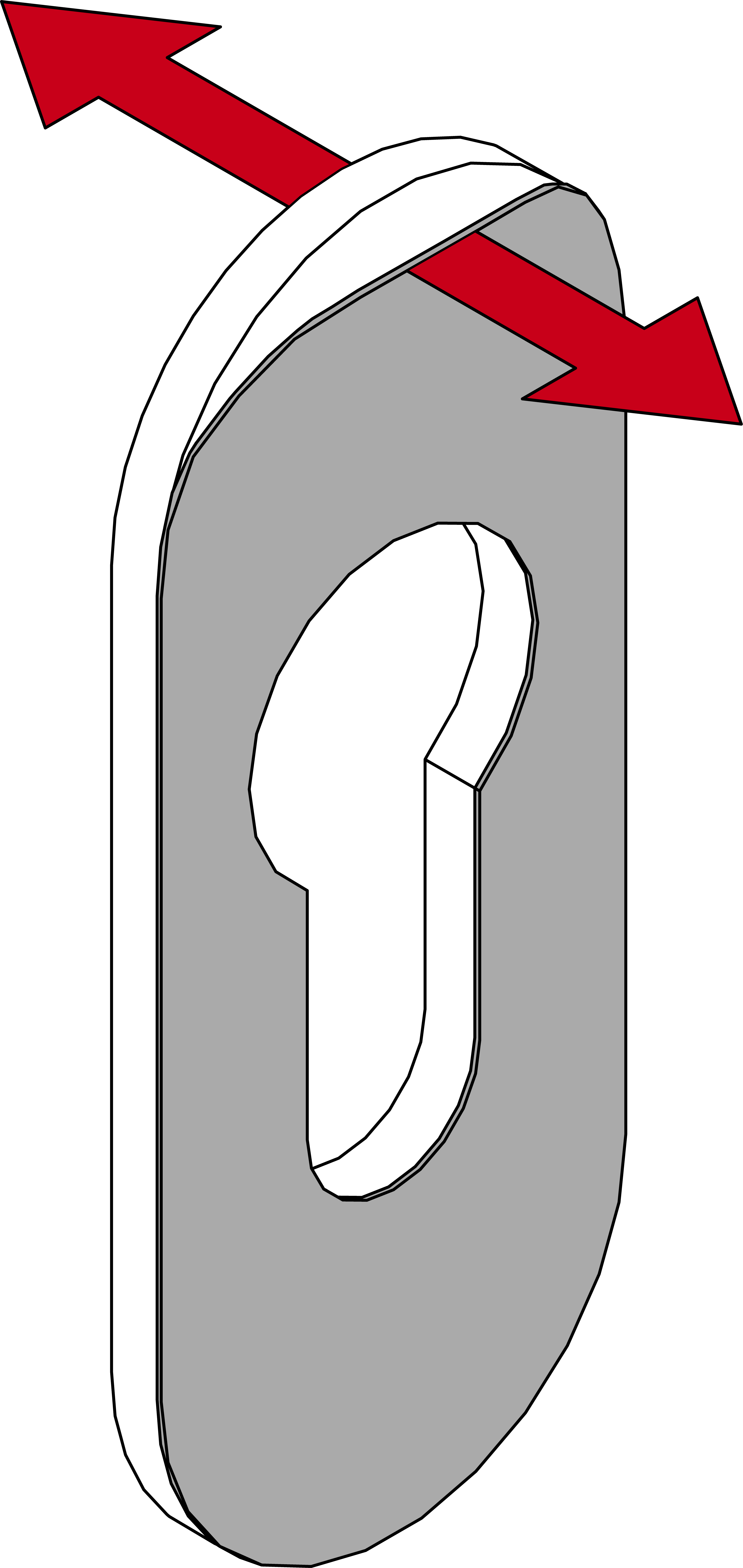

  70. Für MO: Positionieren Sie die Kleberosette auf dem Zylinder und kleben Sie diese auf der Fixierplatte fest.

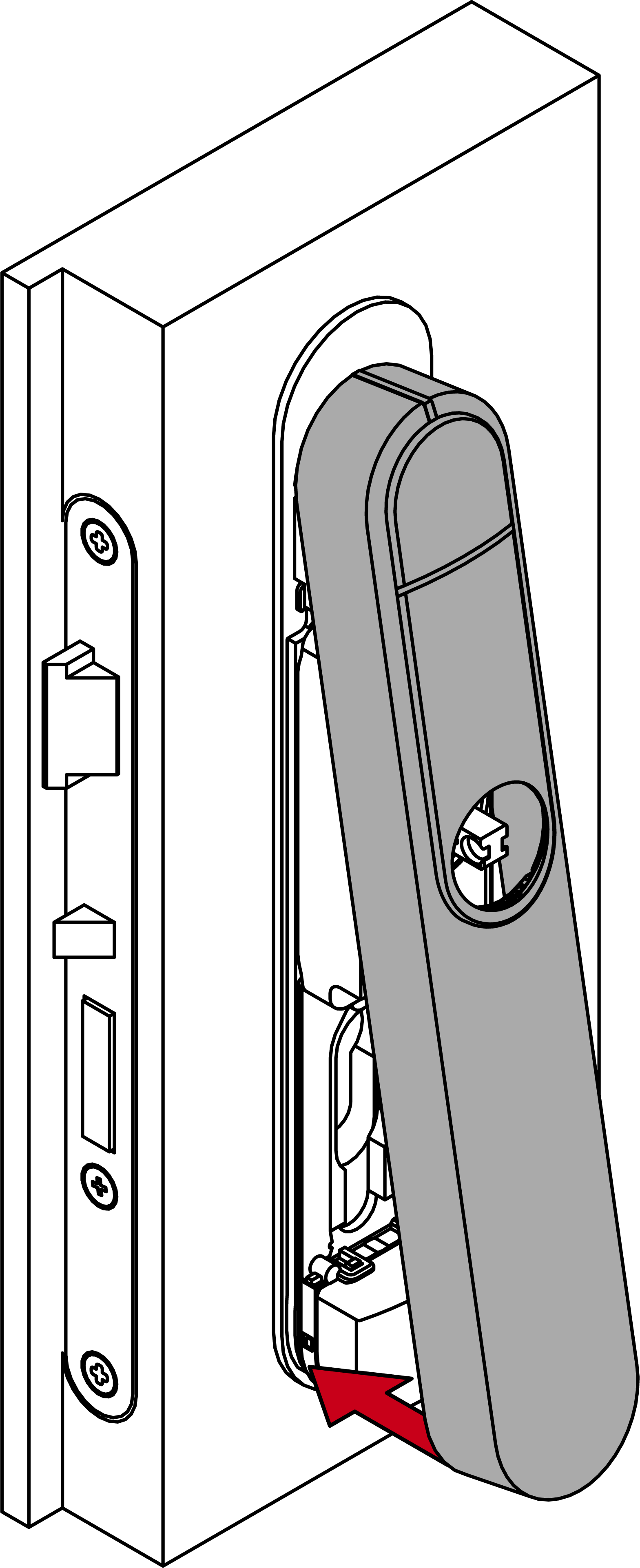

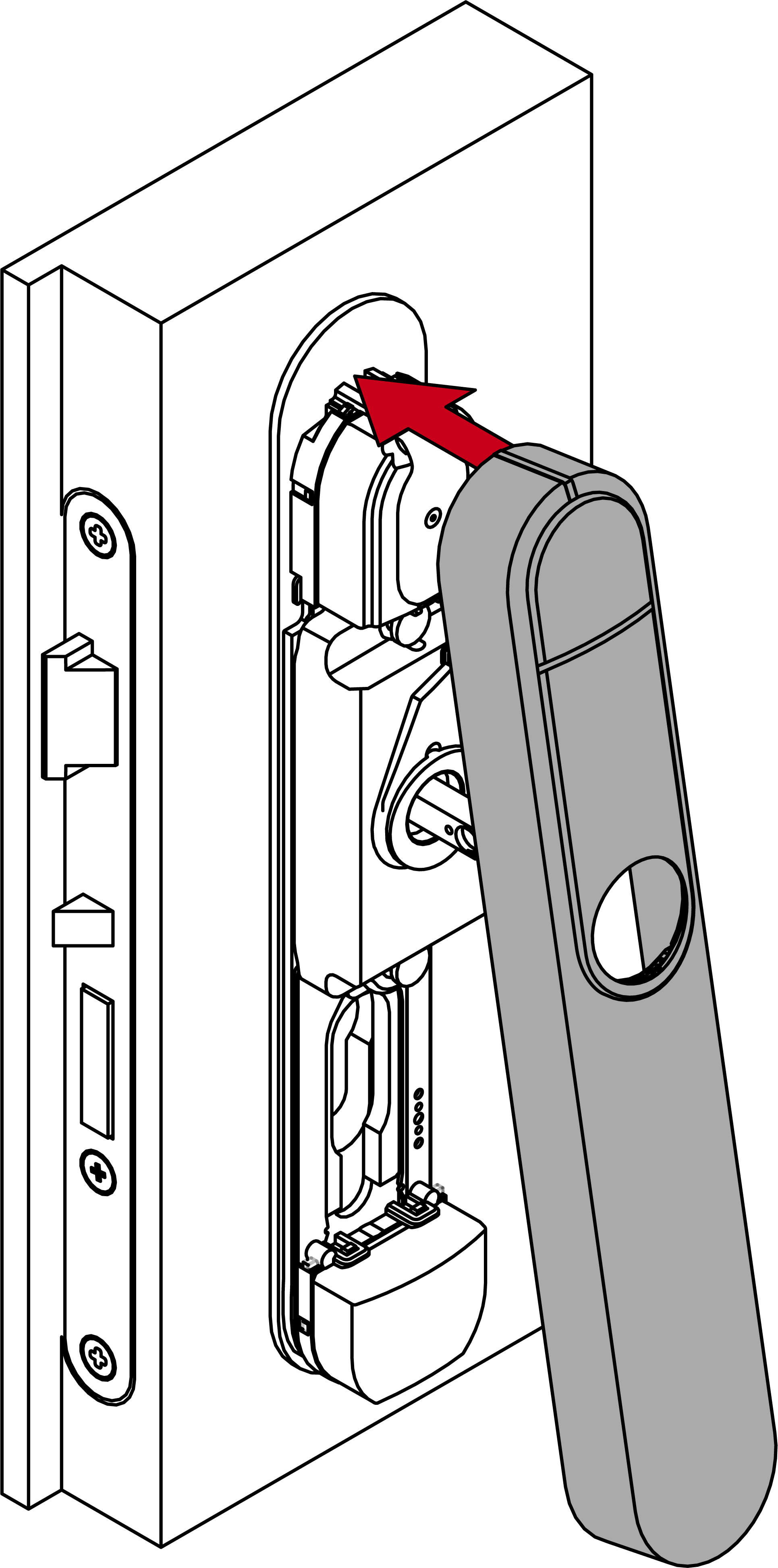

  73. Setzen Sie das Cover oben auf der Fixierplatte an.
  75. Klappen Sie das Cover nach unten zu.

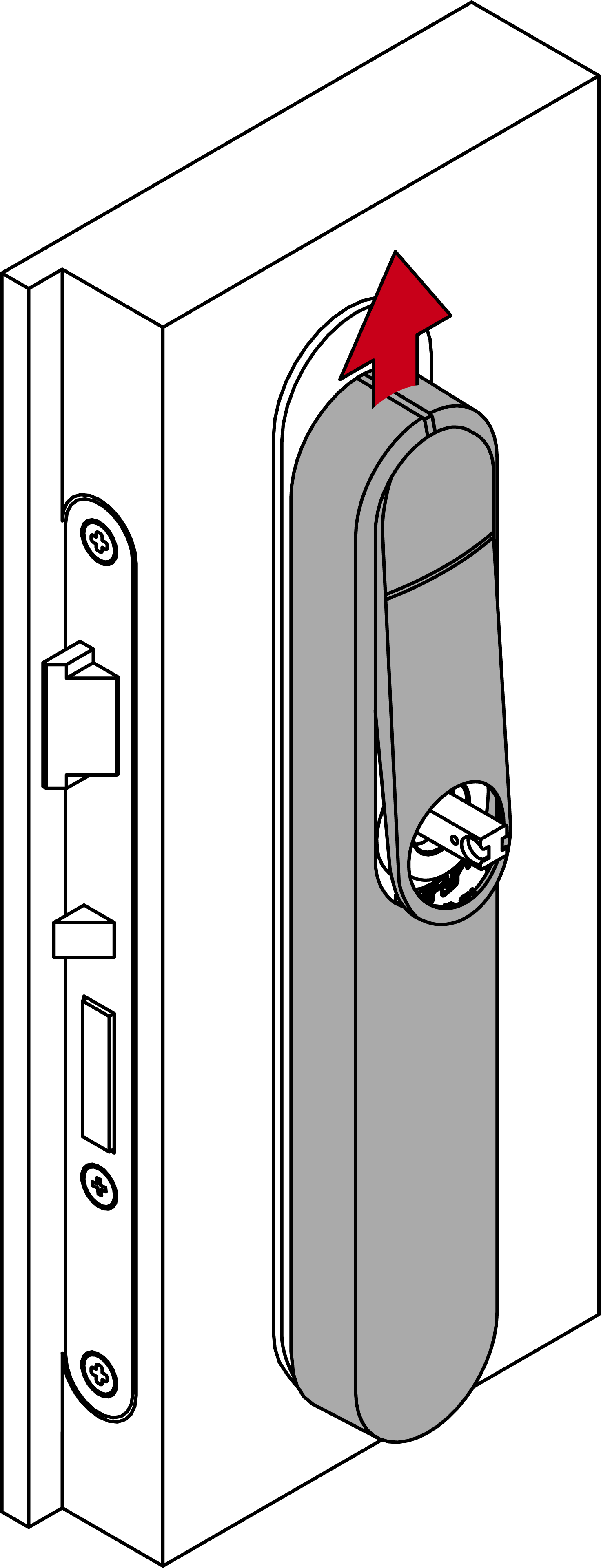

  77. Schieben Sie das Cover nach oben.
  79. Drücken Sie das Inlay fest.

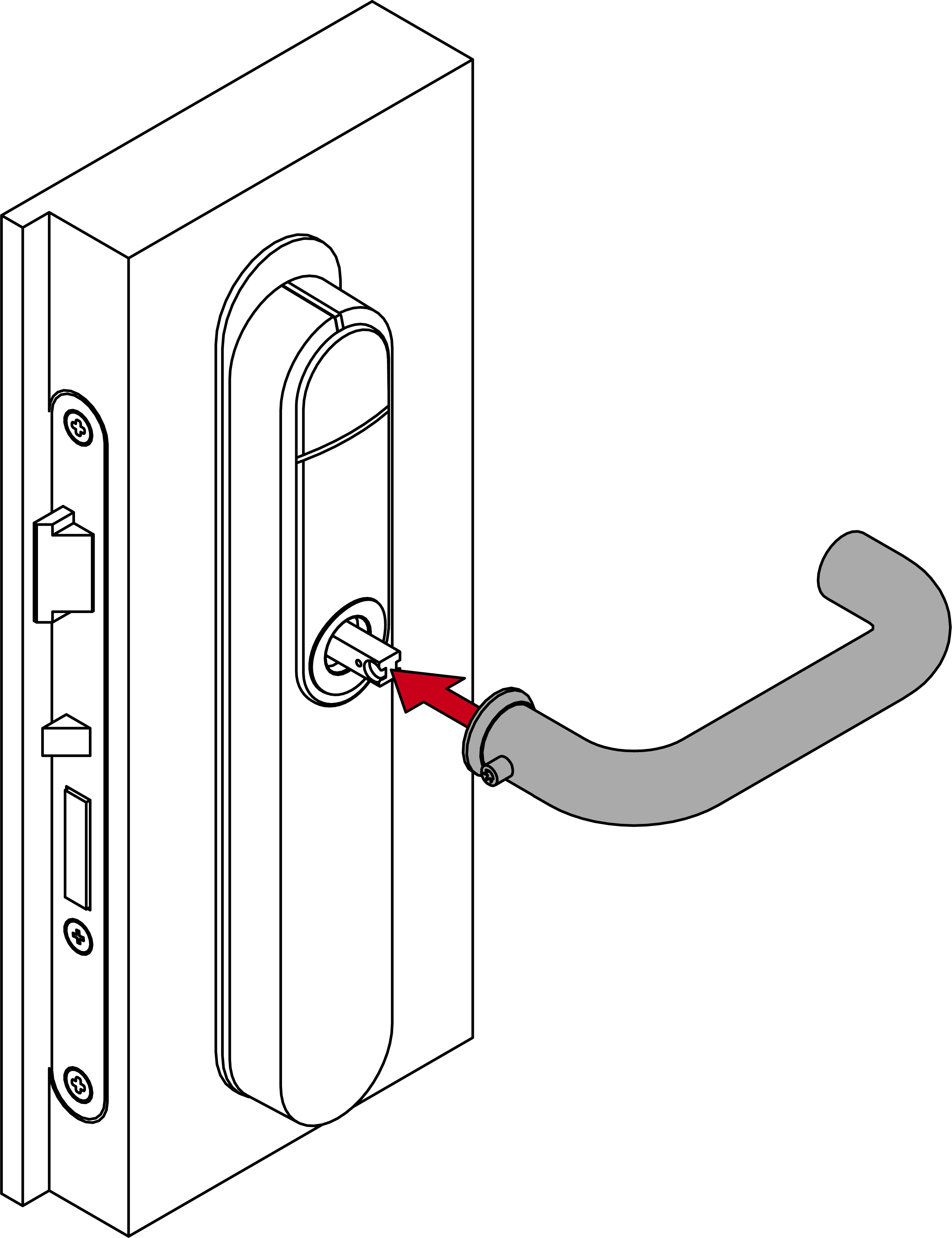

  81. Stecken Sie den Außendrücker auf.

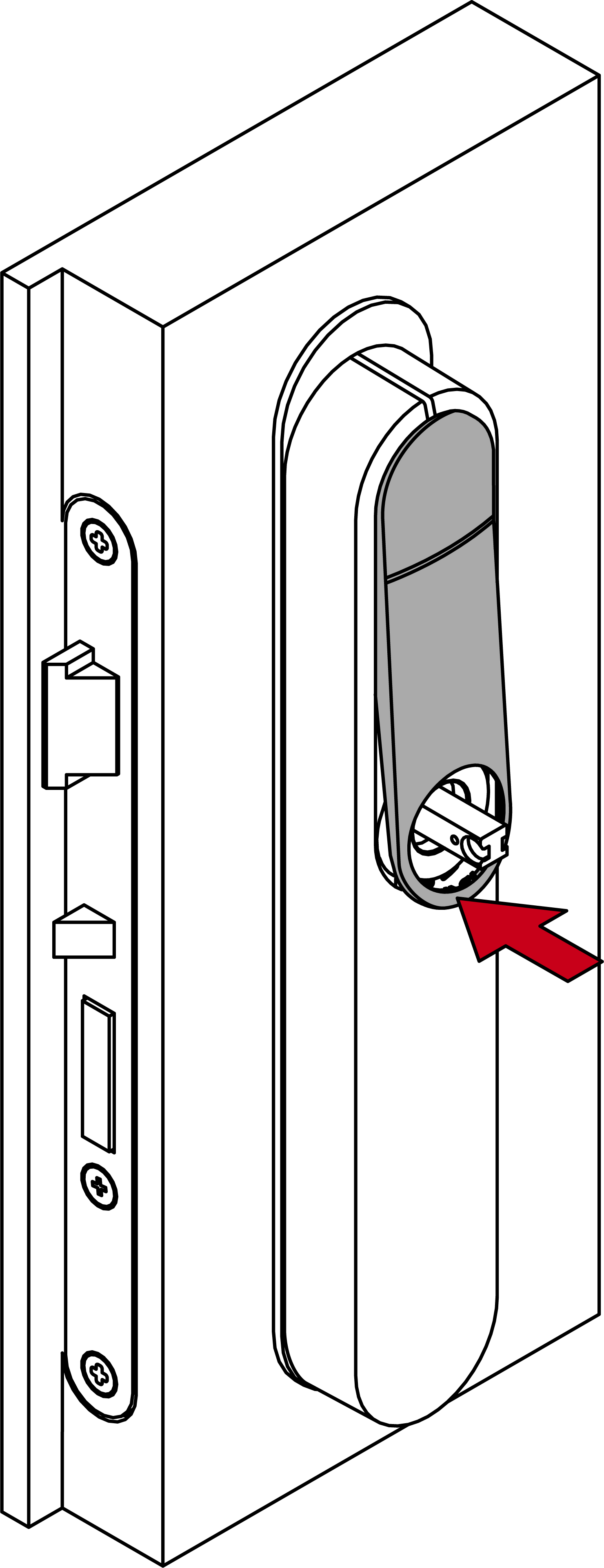

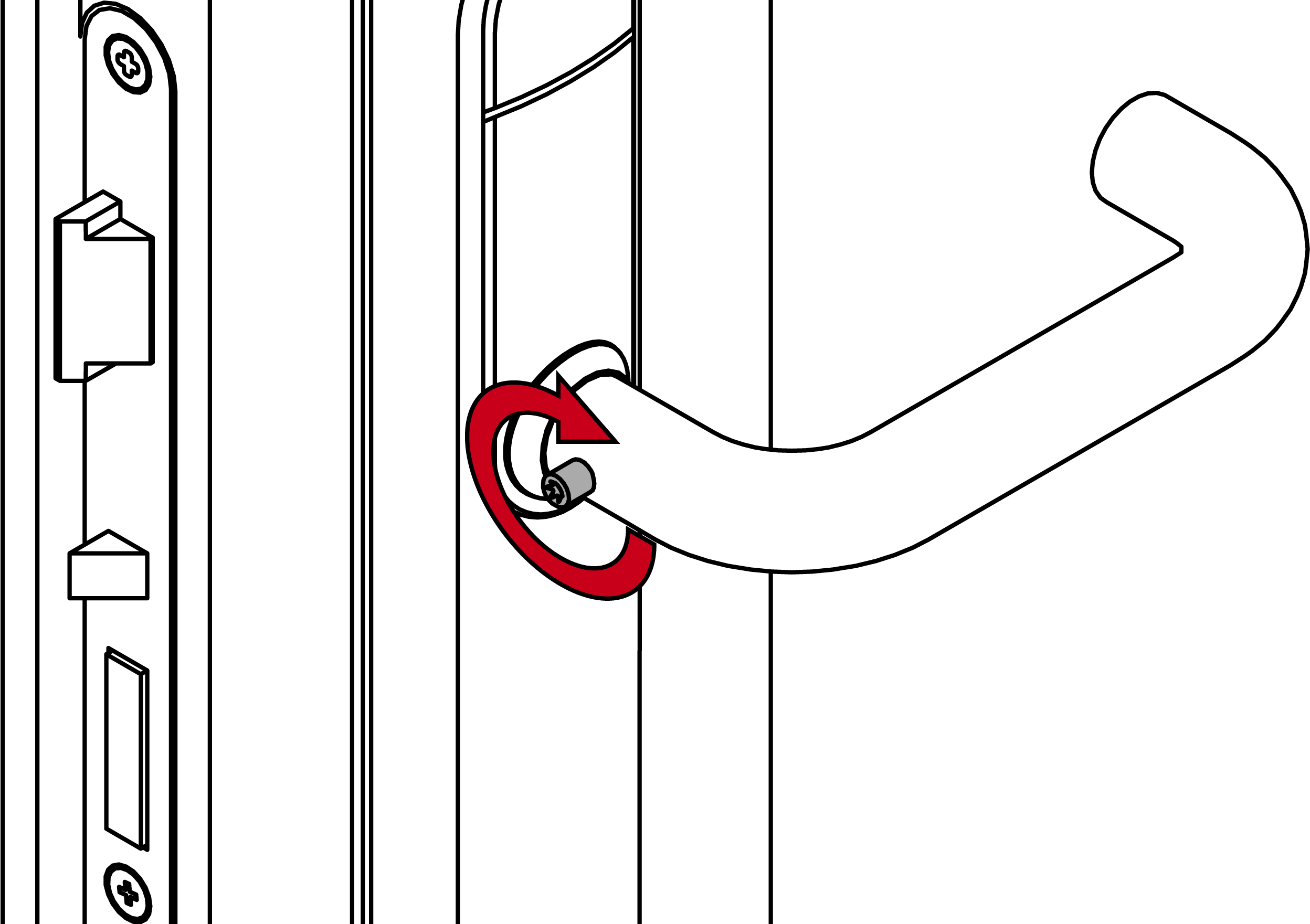

  83. Schrauben Sie mit der Madenschraube den Außendrücker fest (TX15, Drehmoment 5,0 Nm).
  1. SmartHandle AX Advanced fertig montiert.
