Montaggio della maniglia - SmartHandle AX Advanced

  1. Porta già forata.
  2. Pinza per dadi a rivetto cieco a disposizione.
  3. Cacciavite PH2 a disposizione.
  4. Cacciavite TX15 a disposizione.
  5. Calibro a corsoio a disposizione.
  6. Sega a disposizione.
  1. Montare i dadi a rivetto cieco nei fori praticati in precedenza.
  4. Per la versione senza MO: inserire il cilindro cieco.

  5. NOTA

    notice

    Posizionare il cilindro cieco nel foro utilizzando il cacciavite

    Soprattutto per le porte di grande spessore, è difficile posizionare correttamente il cilindro cieco.

    1. Inserire un cacciavite nel foro del cilindro cieco.
    2. Posizionare il cilindro cieco con l’ausilio del cacciavite.
  8. Per la versione senza MO: avvitare saldamente il cilindro cieco (PH2, coppia 1,1 Nm).
  10. Avvitare la piastra di fissaggio esterna, con la punta rivolta verso l’alto, al lato esterno della porta con le viti da 12 mm (PH2, coppia 3,0 Nm).
    La piastra di fissaggio esterna si riconosce dai fori oblunghi.
  14. Inserire il supporto del modulo nella piastra di fissaggio.
  16. Spingere il supporto del modulo verso l’alto.
  18. Il supporto del modulo è innestato.
  19. Avvitare il supporto del modulo alla piastra di fissaggio con le viti da 18 mm (PH2, coppia 3,0 Nm).
  22. Posizionare la cover in alto sulla piastra di fissaggio.
  24. Chiudere la cover in basso.
  26. Premere contemporaneamente la cover contro la porta e verso l’alto.
  28. La cover si innesta.
  29. Premere saldamente l’inserto.
  31. Applicare la maniglia esterna.
  33. Avvitare saldamente la vite senza testa nella maniglia esterna (TX15, coppia 5,0 Nm).
  35. Misurare lo spessore della porta.
  37. Contrassegnare il punto da segare sul quadro maniglia.
  39. Accorciare il quadro maniglia con una sega adatta.

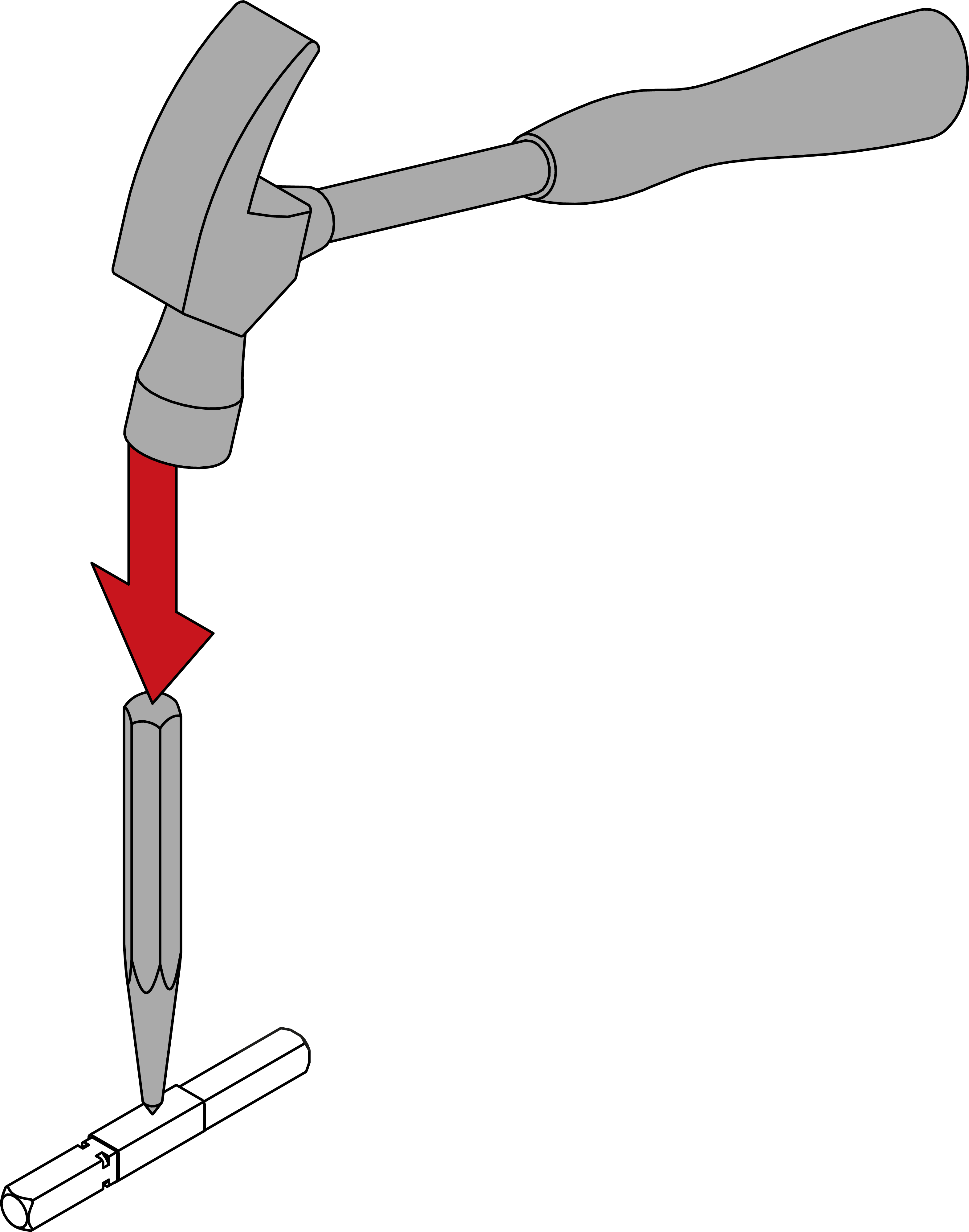

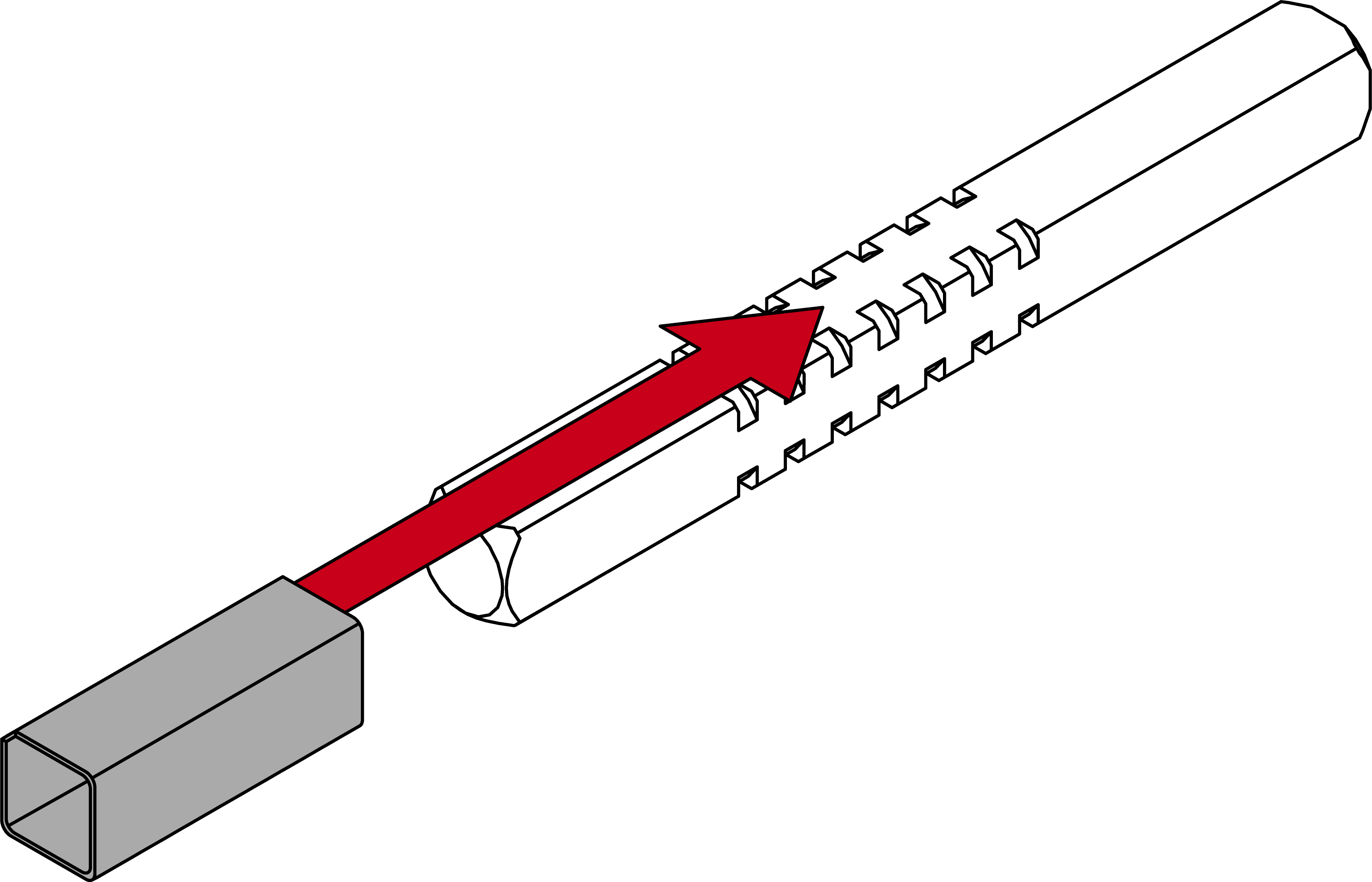

  42. Per il quadro maniglia di 8,5 mm, 9 mm e di 10 mm: spingere il manicotto adattatore al centro del quadro maniglia. Con un martello e un punzone realizzare un incavo nel manicotto adattatore per impedire che si muova.
  45. Inserire il quadro maniglia nella porta finché non si arresta.
  47. Avvitare la piastra di fissaggio interna, con la punta rivolta verso l’alto, al lato interno della porta con le viti da 12 mm (PH2, coppia 3,0 Nm).
  51. Avvitare il supporto del modulo alla piastra di fissaggio con le viti da 18 mm (PH2, coppia 3,0 Nm).
  54. Posizionare la cover in alto sulla piastra di fissaggio.
  56. Chiudere la cover in basso.
  58. Premere contemporaneamente la cover contro la porta e verso l’alto.
  60. La cover si innesta.
  61. Premere saldamente l’inserto.
  63. Applicare la maniglia interna.
  65. Avvitare saldamente la vite senza testa nella maniglia interna (TX15, coppia 5,0 Nm).
  1. La SmartHandle AX Advanced è completamente montata.
