Tür vorbereiten (Bohrschablone) - SmartHandle AX Advanced

  1. PH2-Schraubendreher vorhanden.
  2. Stift oder Anreißnadel vorhanden.
  3. Bohrmaschine vorhanden.
  4. Geeigneter Bohrer vorhanden (Ø 7 mm).
  5. Kegelsenker vorhanden.
  1. Stecken Sie den Vierkant in das Einsteckschloss.
  3. Stecken Sie die Bohrschablone von der Innenseite auf den Vierkant.

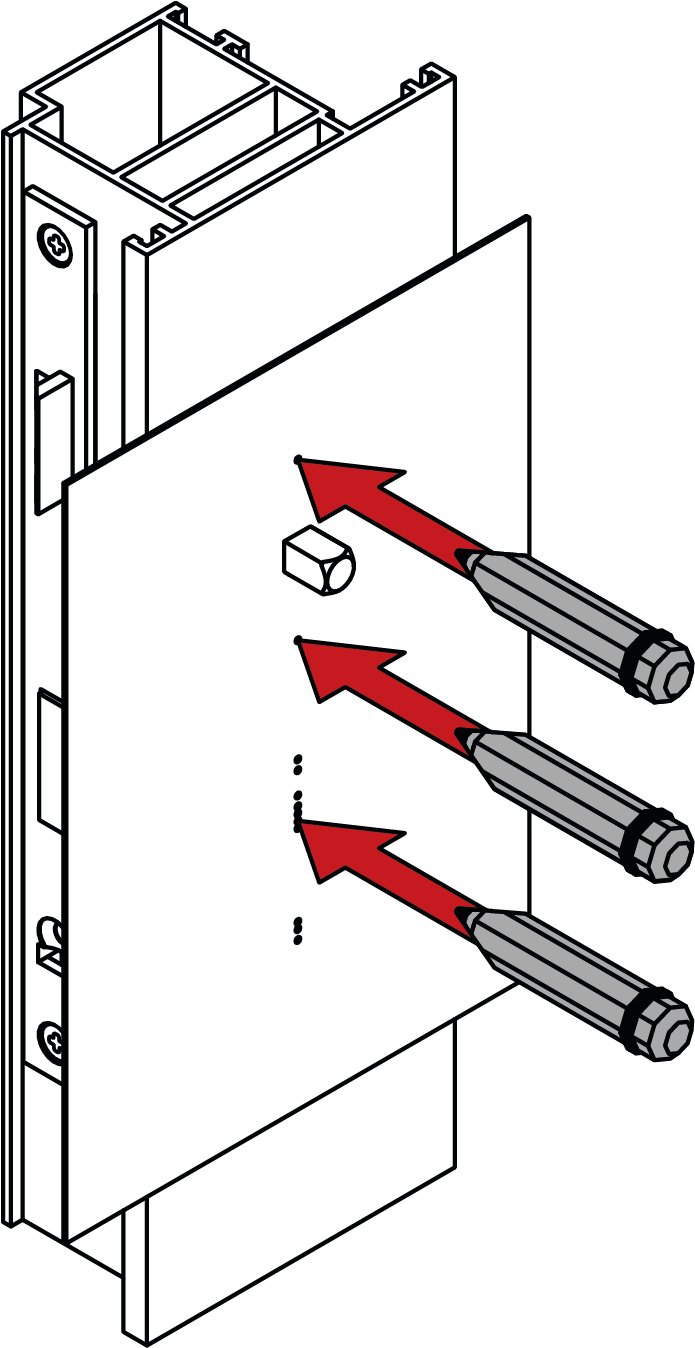

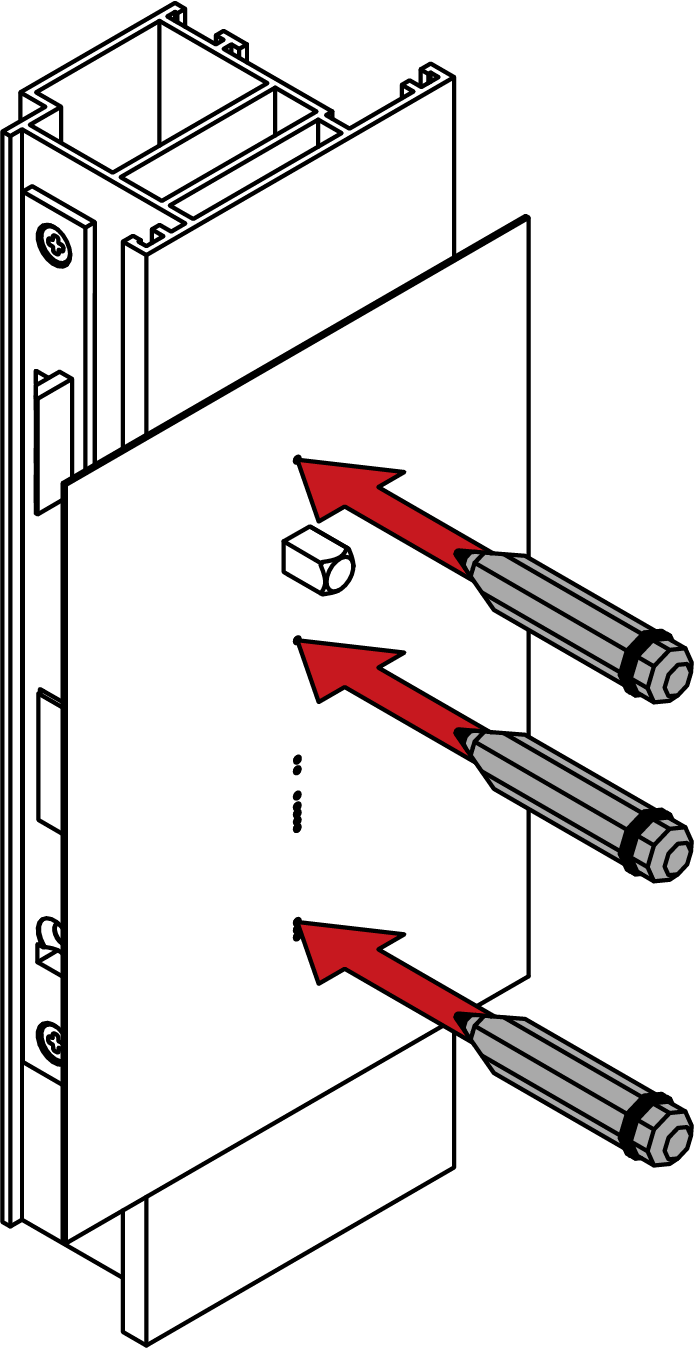

  5. Markieren Sie die zu bohrenden Punkte auf der Innenseite der Tür.

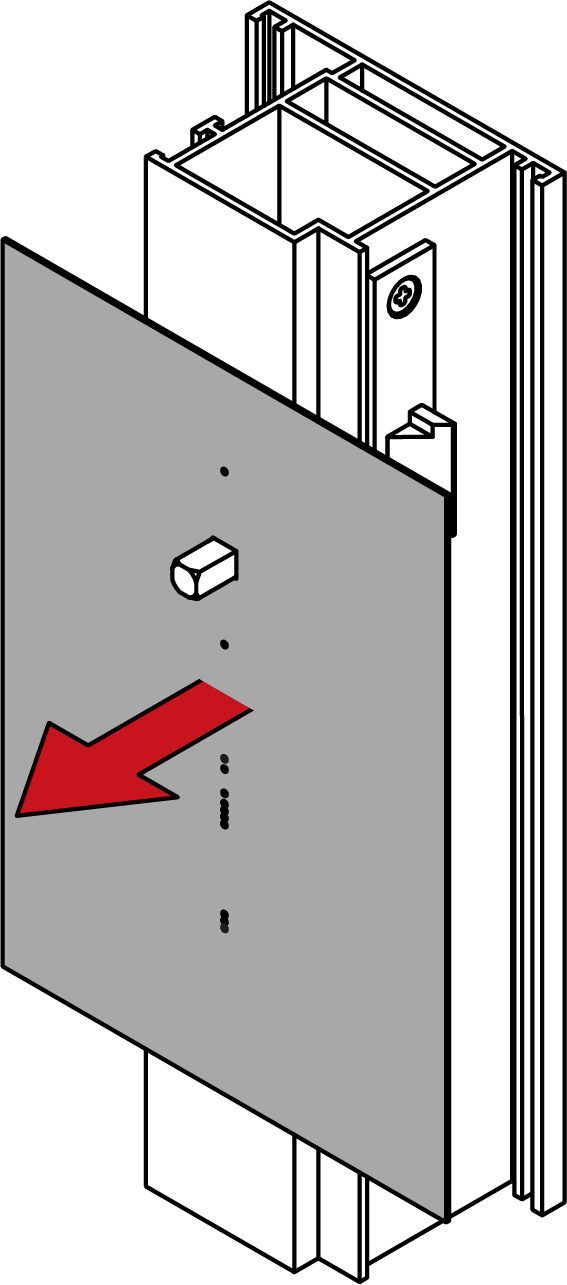

  8. Entfernen Sie die Bohrschablone.
  10. Stecken Sie die Bohrschablone von der Außenseite auf den Vierkant.
  12. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senkrecht aus.

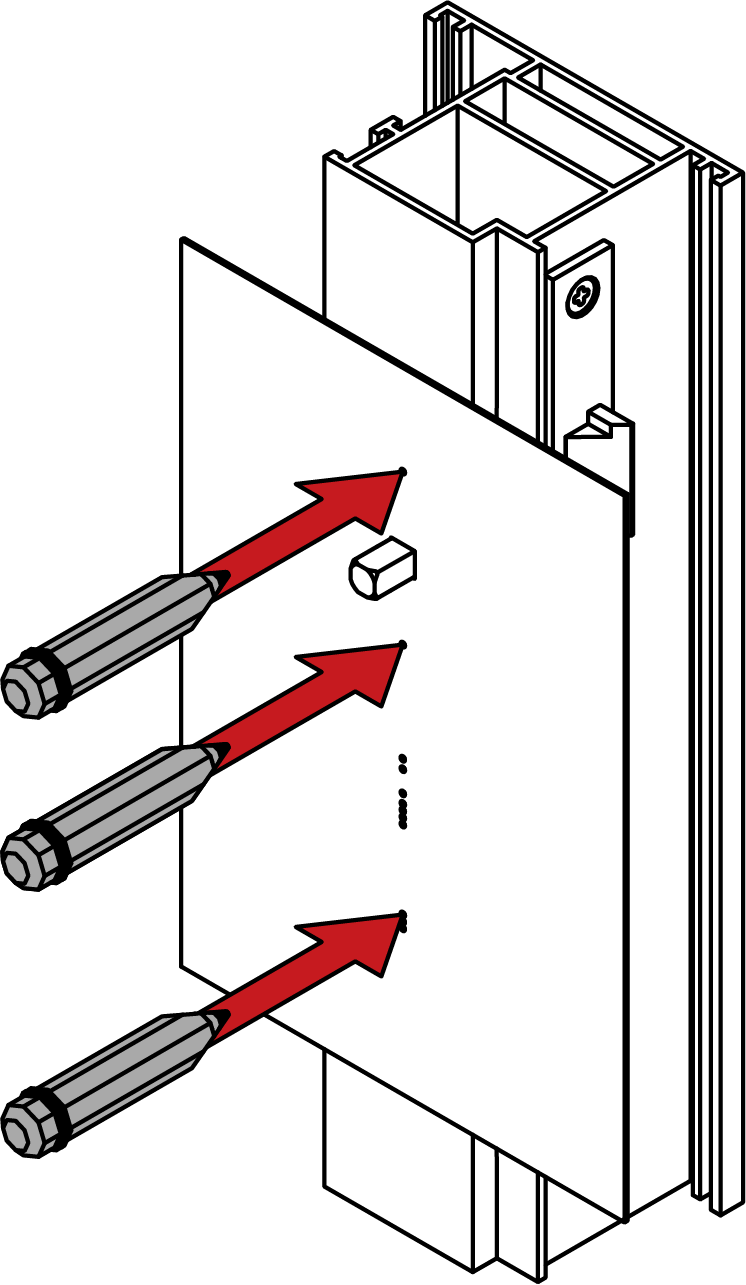

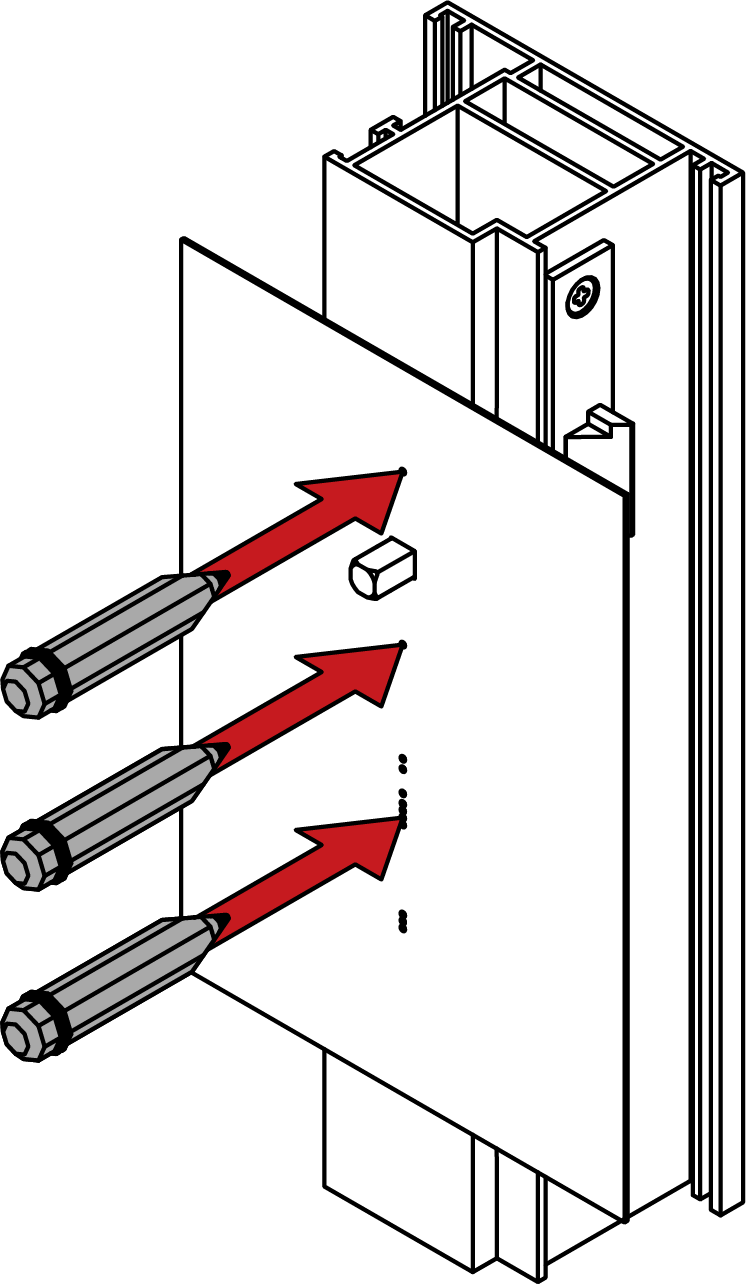

  13. Markieren Sie die zu bohrenden Punkte auf der Außenseite der Tür.

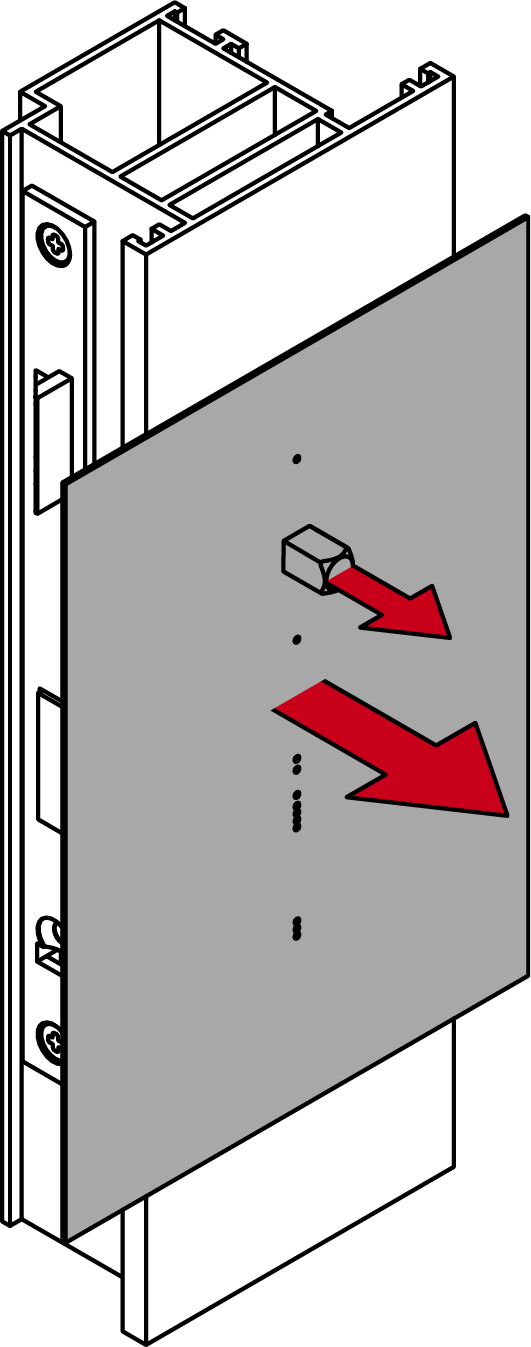

  16. Entfernen Sie die Bohrschablone und den Vierkant.

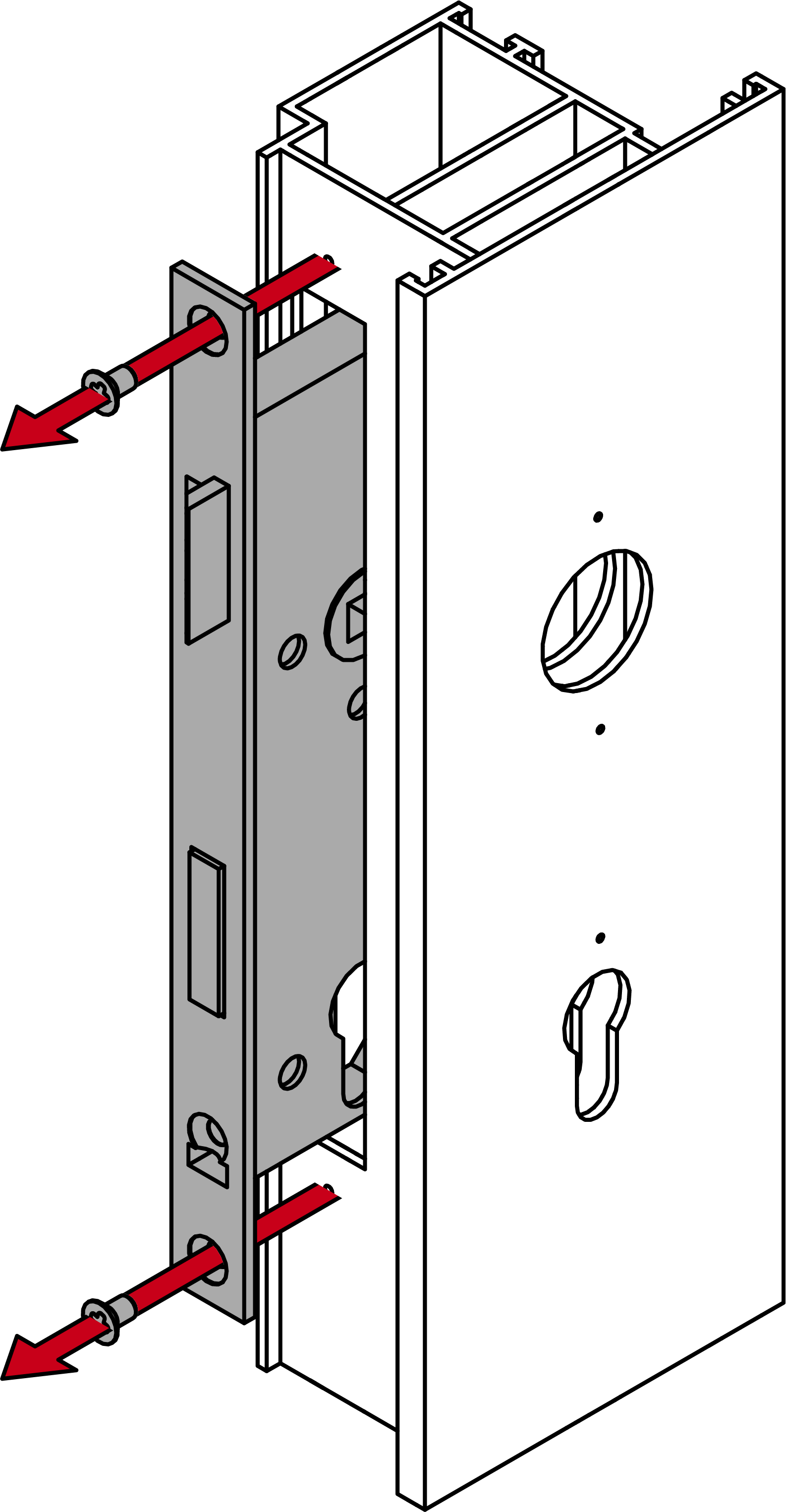

  18. Bauen Sie das Einsteckschloss aus.

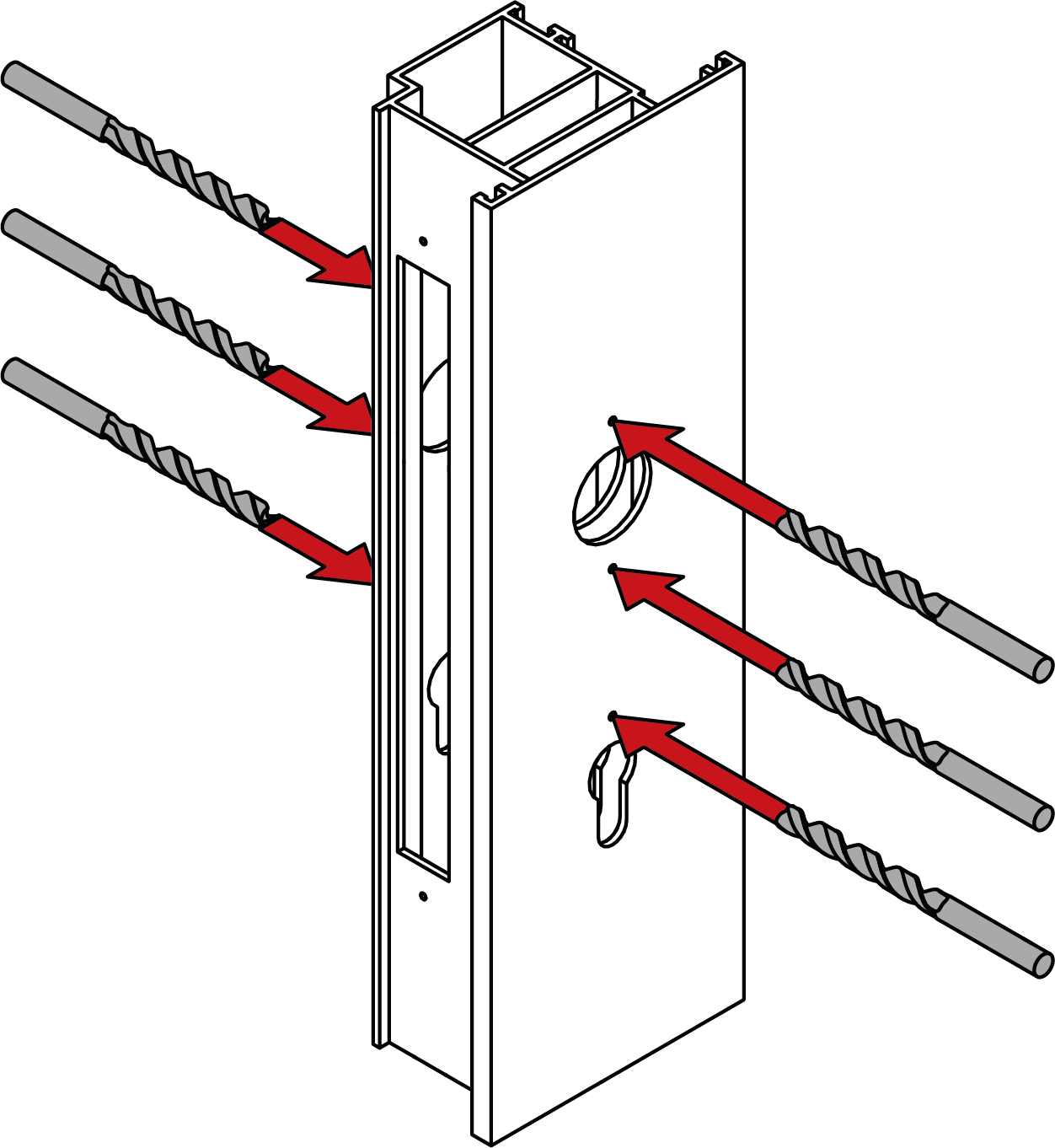

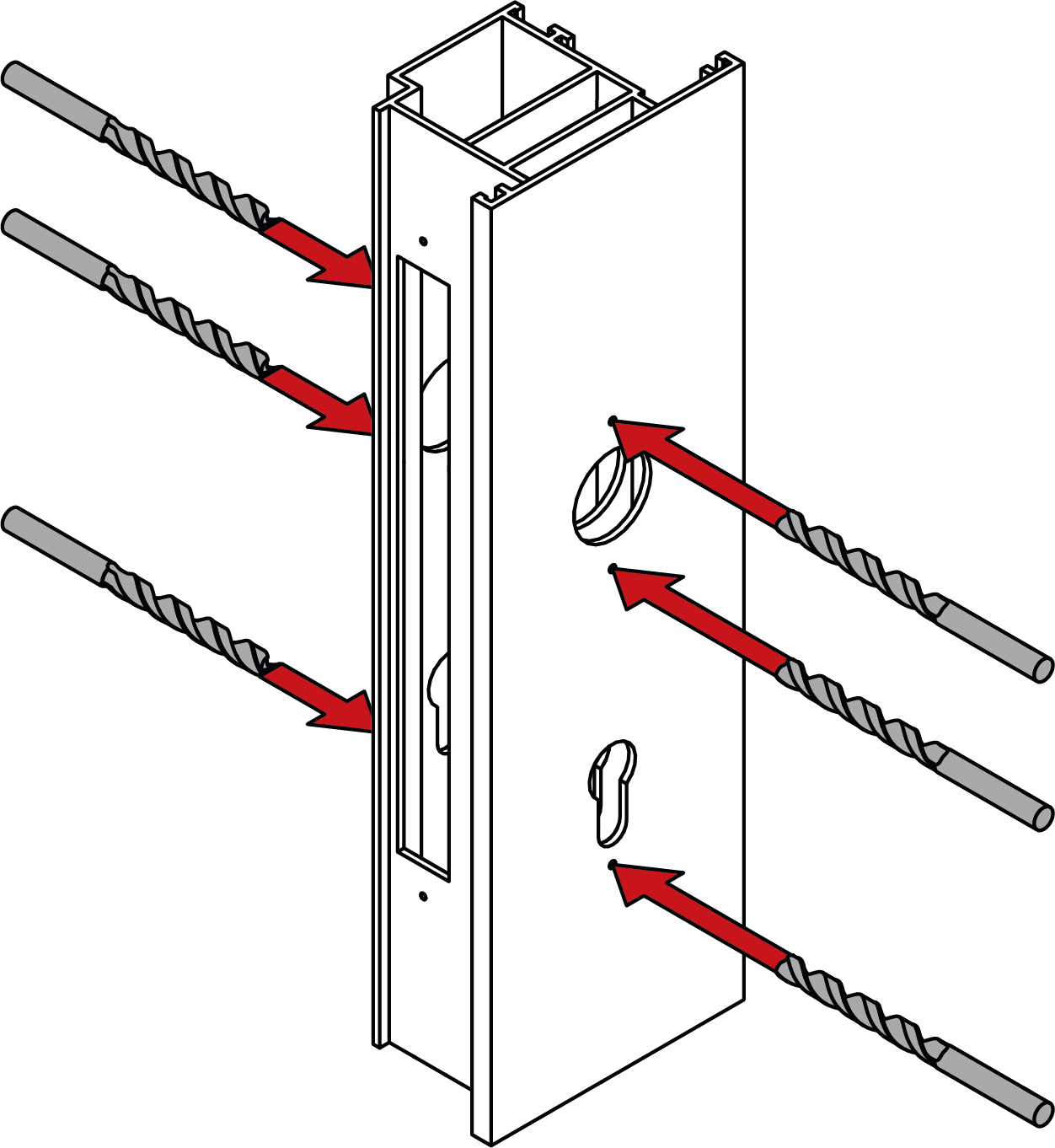

  20. Bohren Sie die benötigten Löcher.

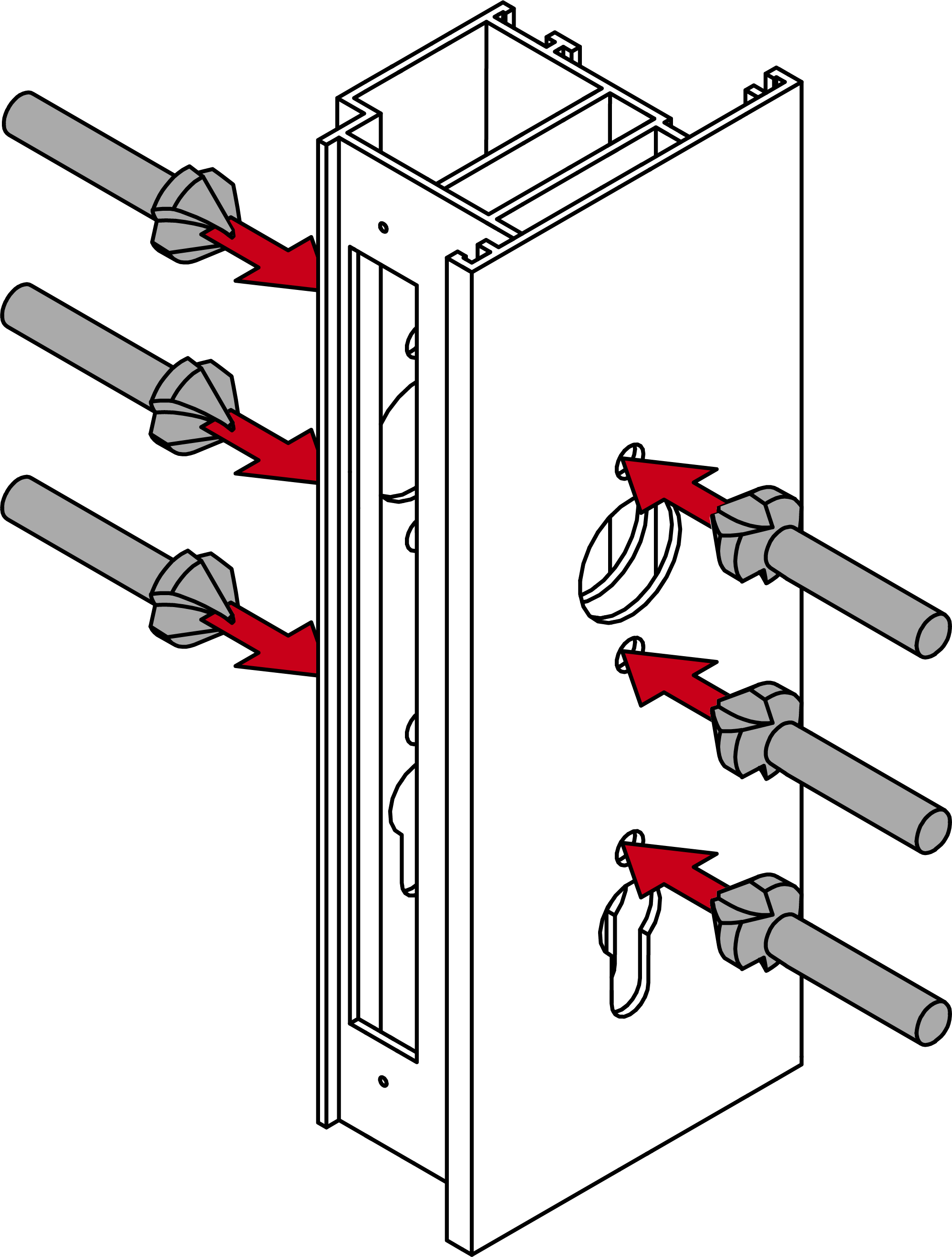

  23. Entgraten Sie gebohrten Löcher mit einem Kegelsenker.

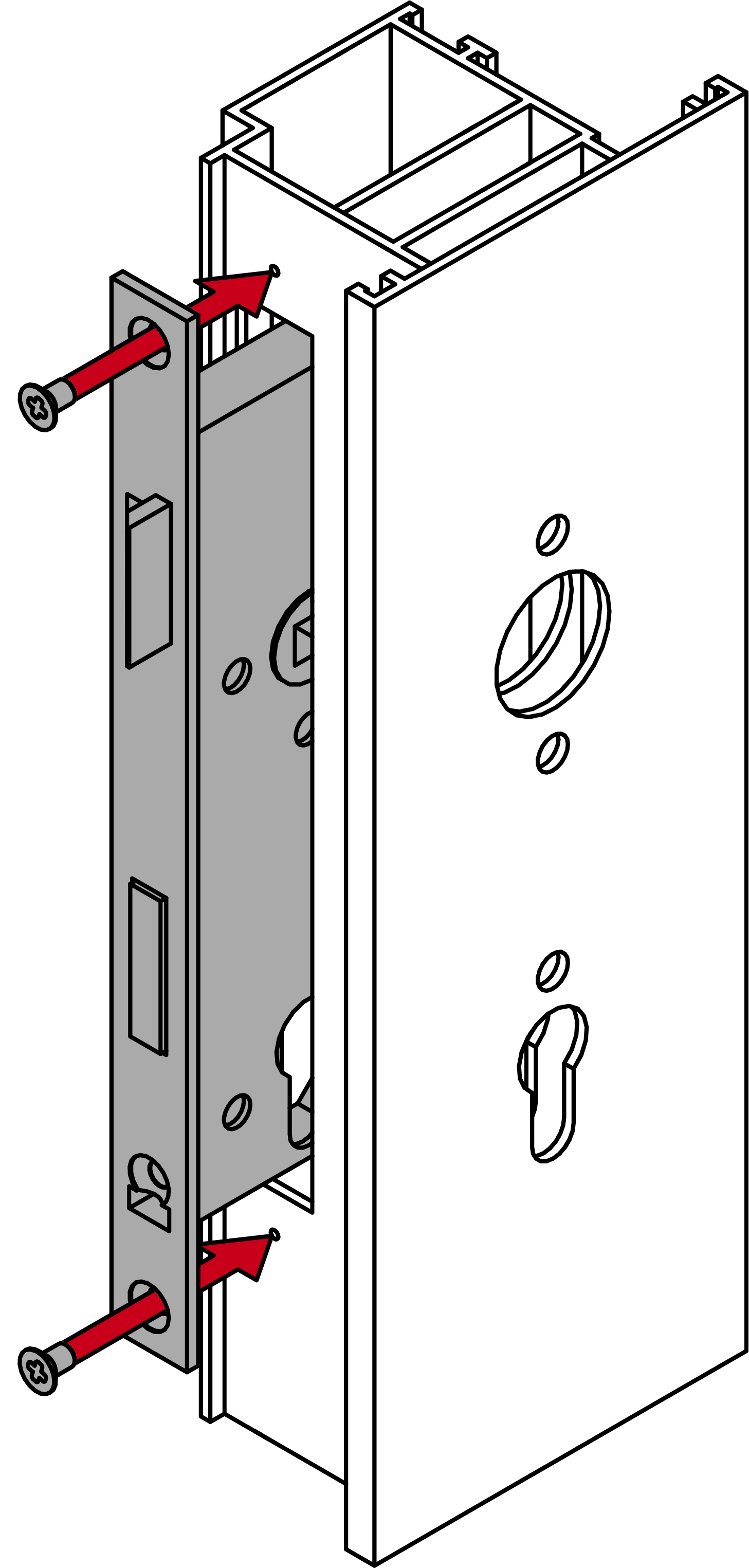

  25. Bauen Sie das Einsteckschloss ein.
