Beschlag montieren - SmartHandle AX Advanced
- Tür vorgebohrt.
- PH2-Schraubendreher vorhanden.
- TX15-Schraubendreher vorhanden.
- Messschieber vorhanden.
- Betrachten Sie das Einsteckschloss von der Außenseite und setzen Sie die Hülsenmuttern für das Einsteckschloss passend in die Fixierplatte ein.

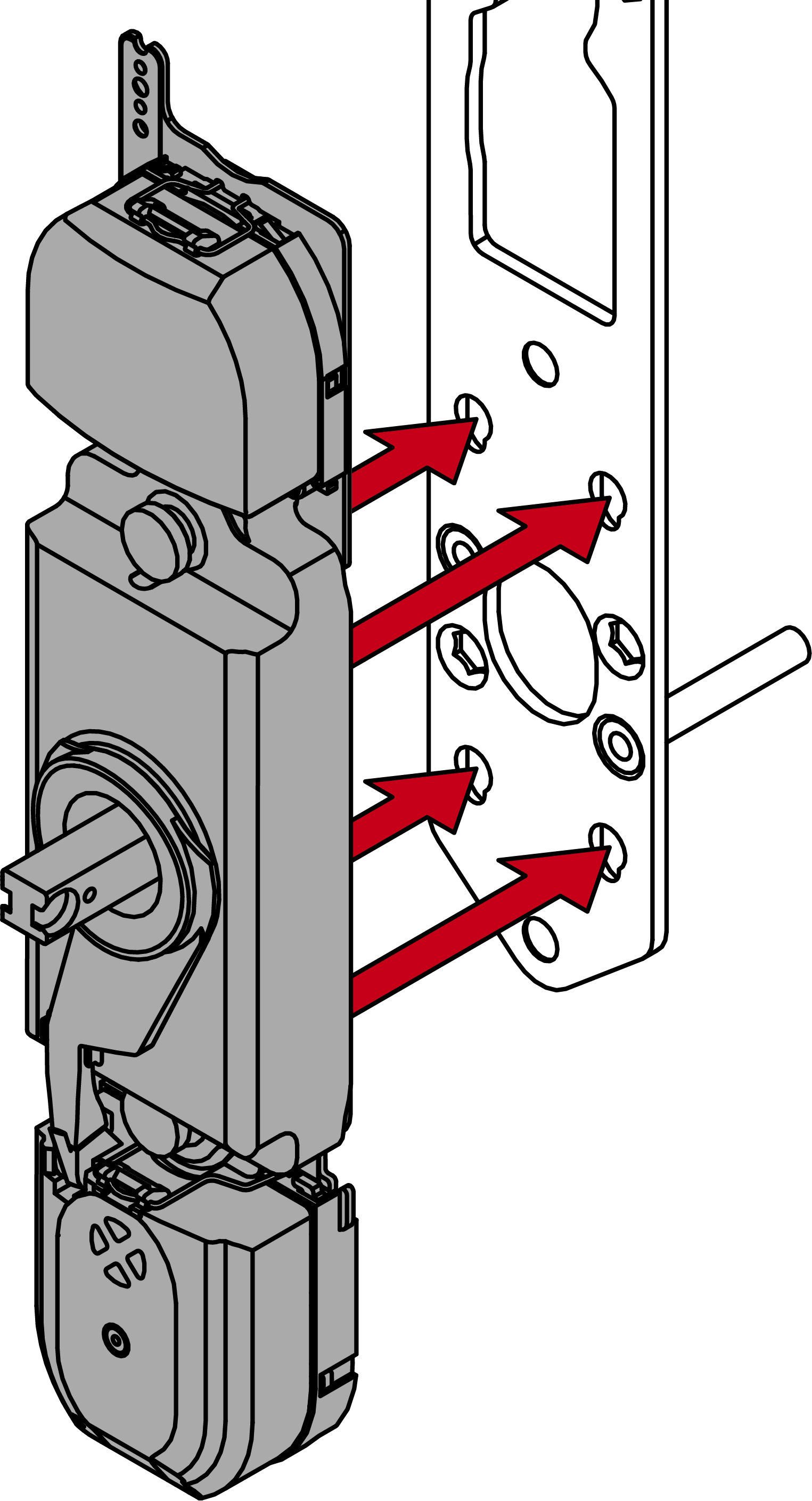

- Stecken Sie den Modulträger in die Fixierplatte.

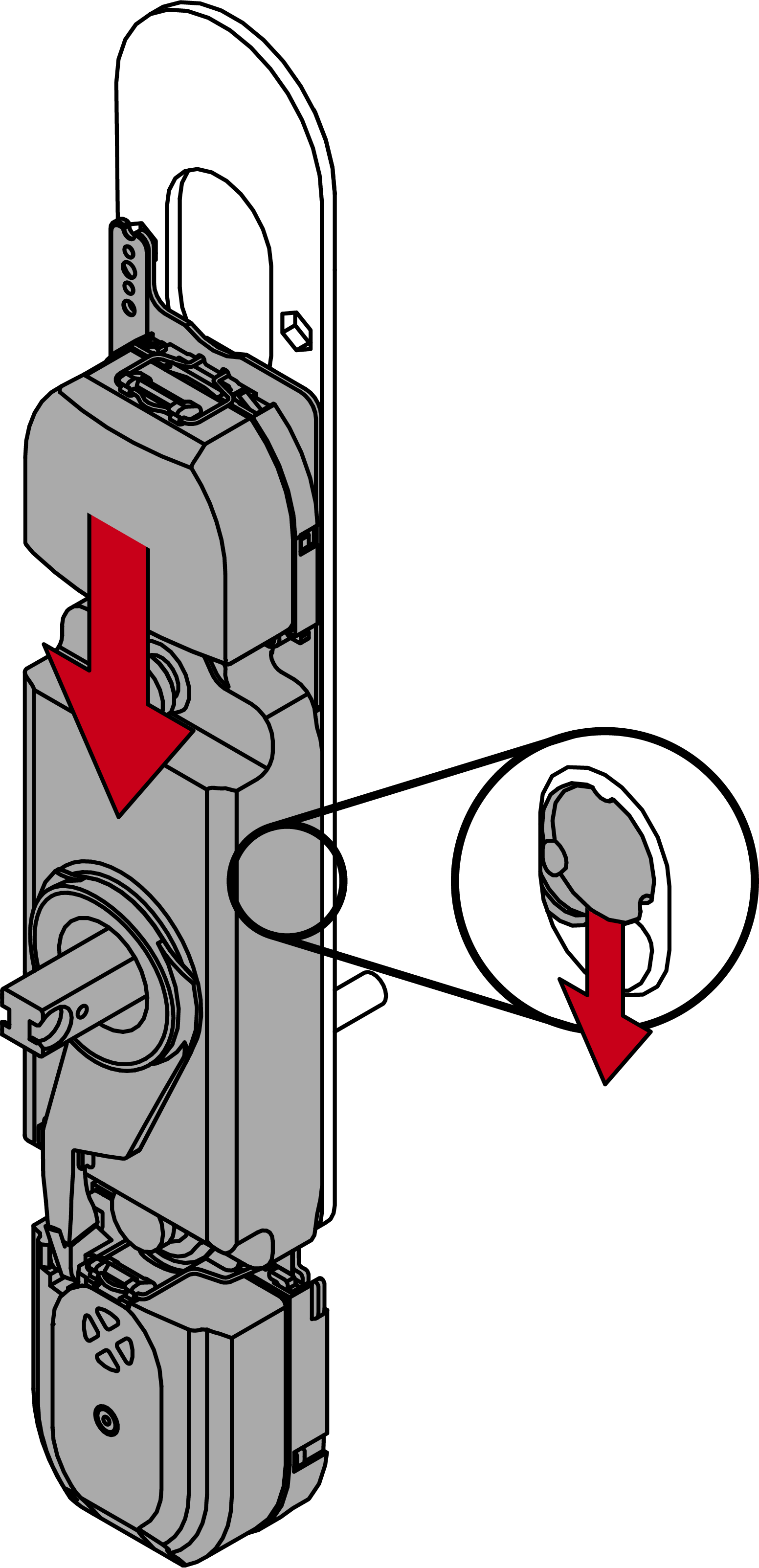

- Schieben Sie den Modulträger nach unten.
- Modulträger rastet ein.

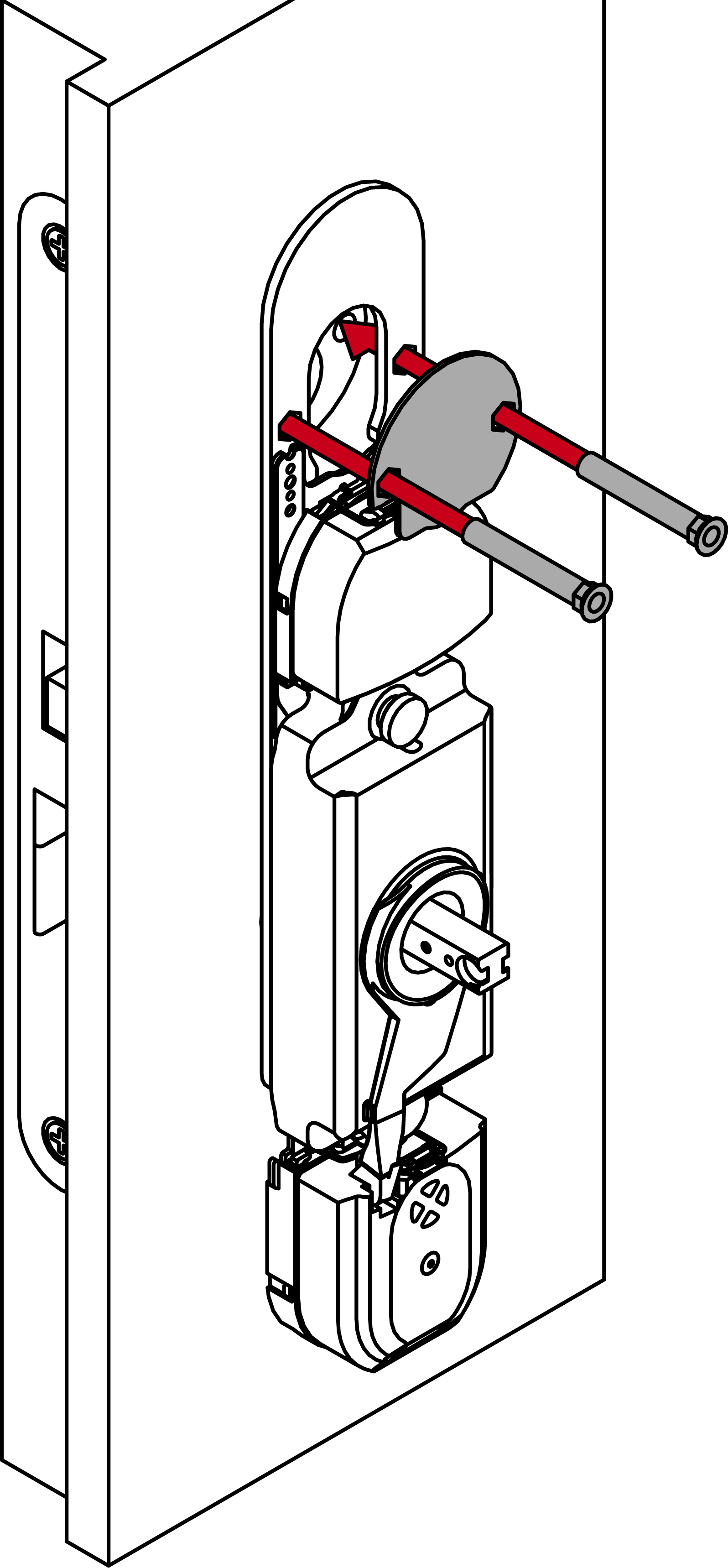

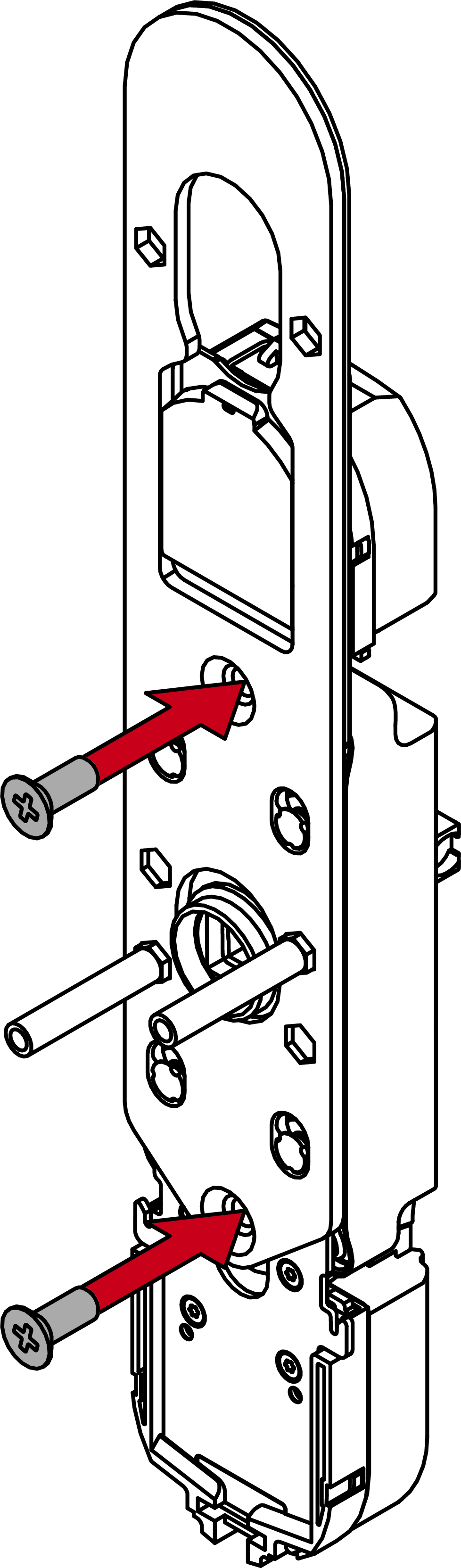

- Schrauben Sie mit den 12-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

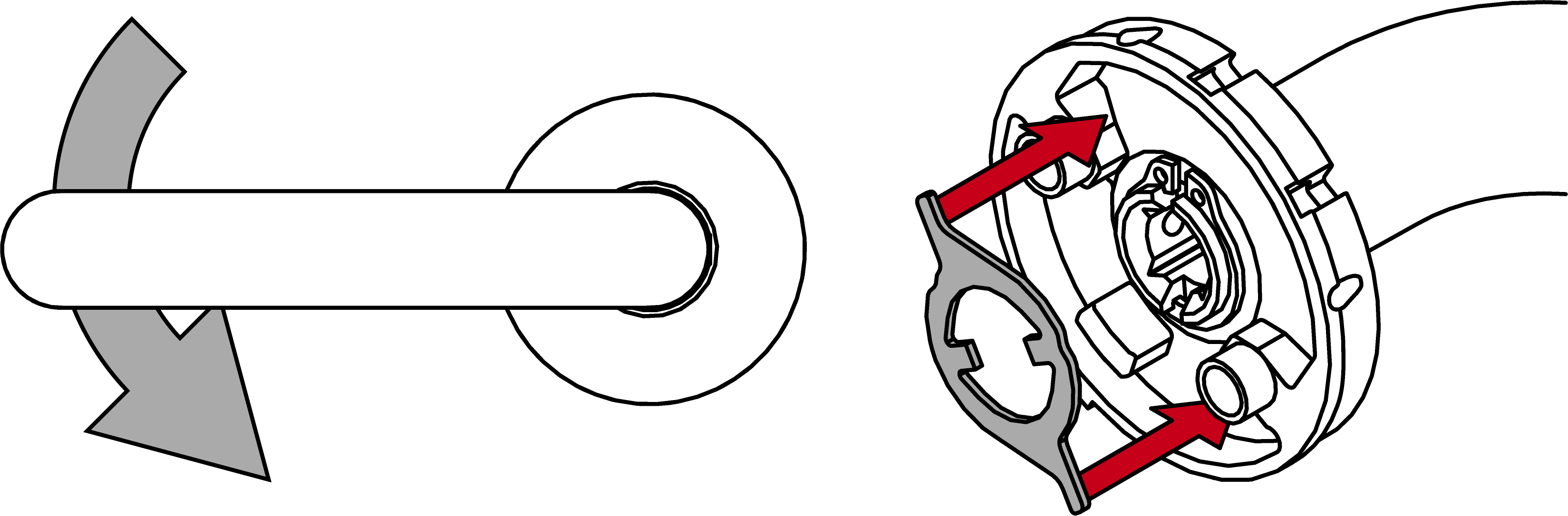

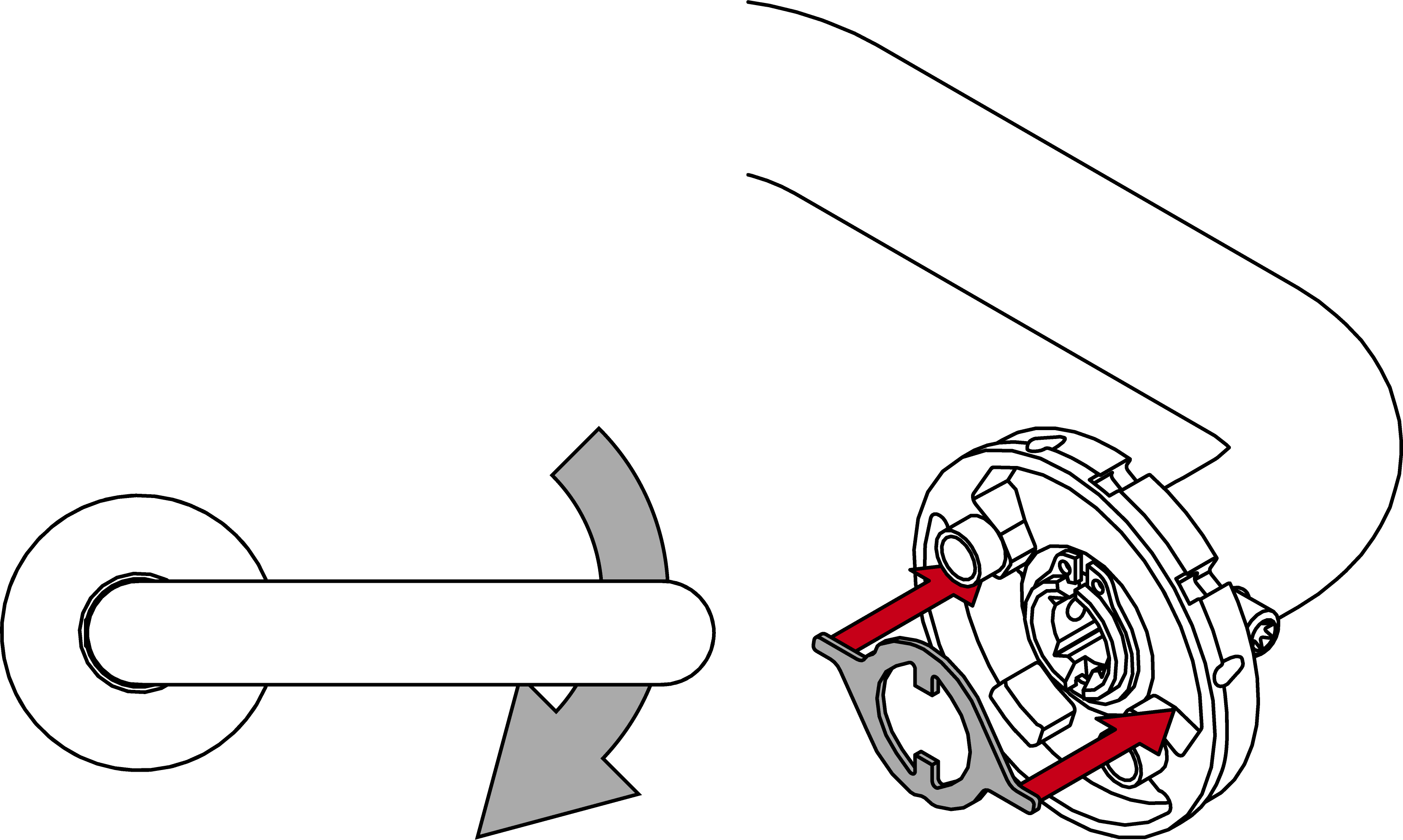

- Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.

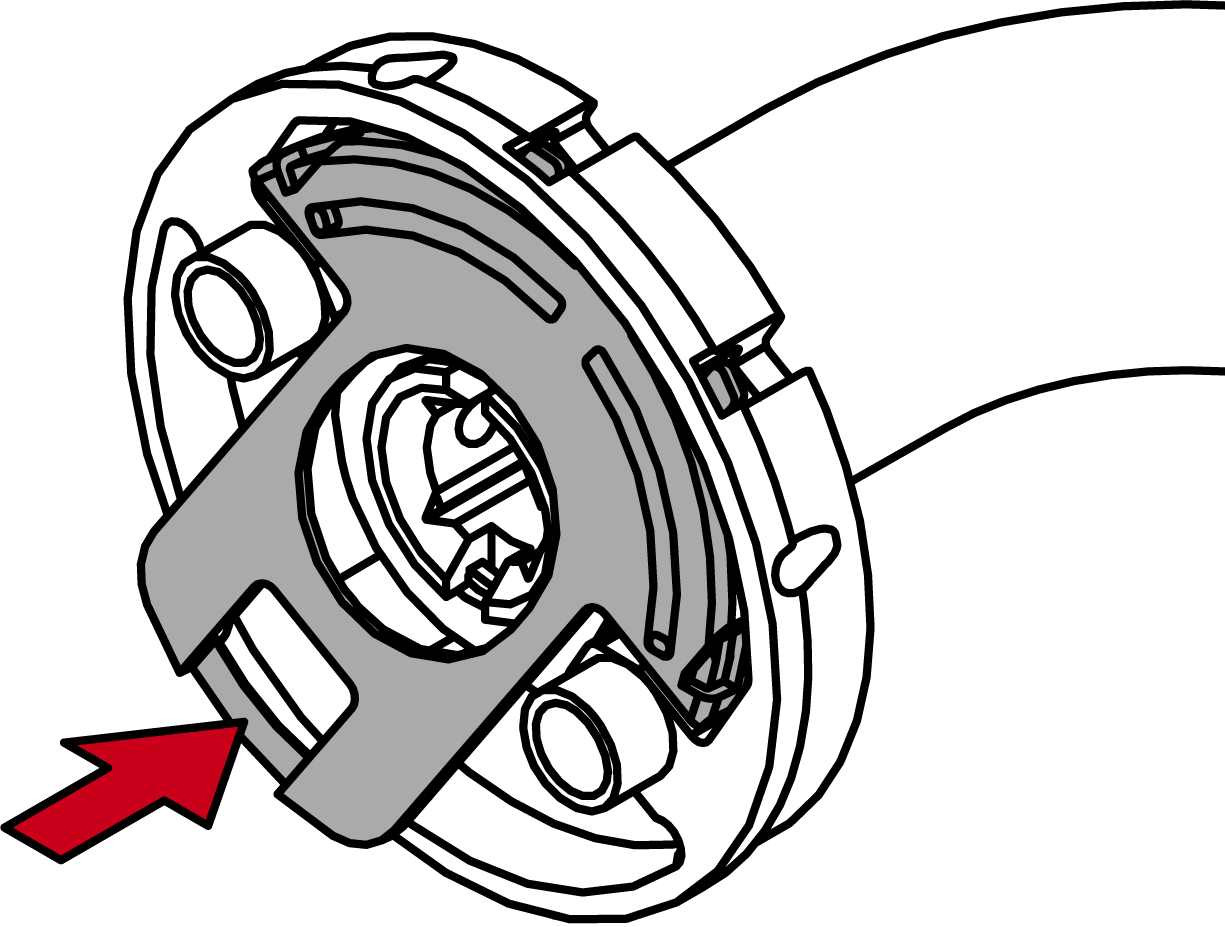

- Legen Sie das Wechselplättchen entsprechend in die Rosette Ihres Innendrückers.

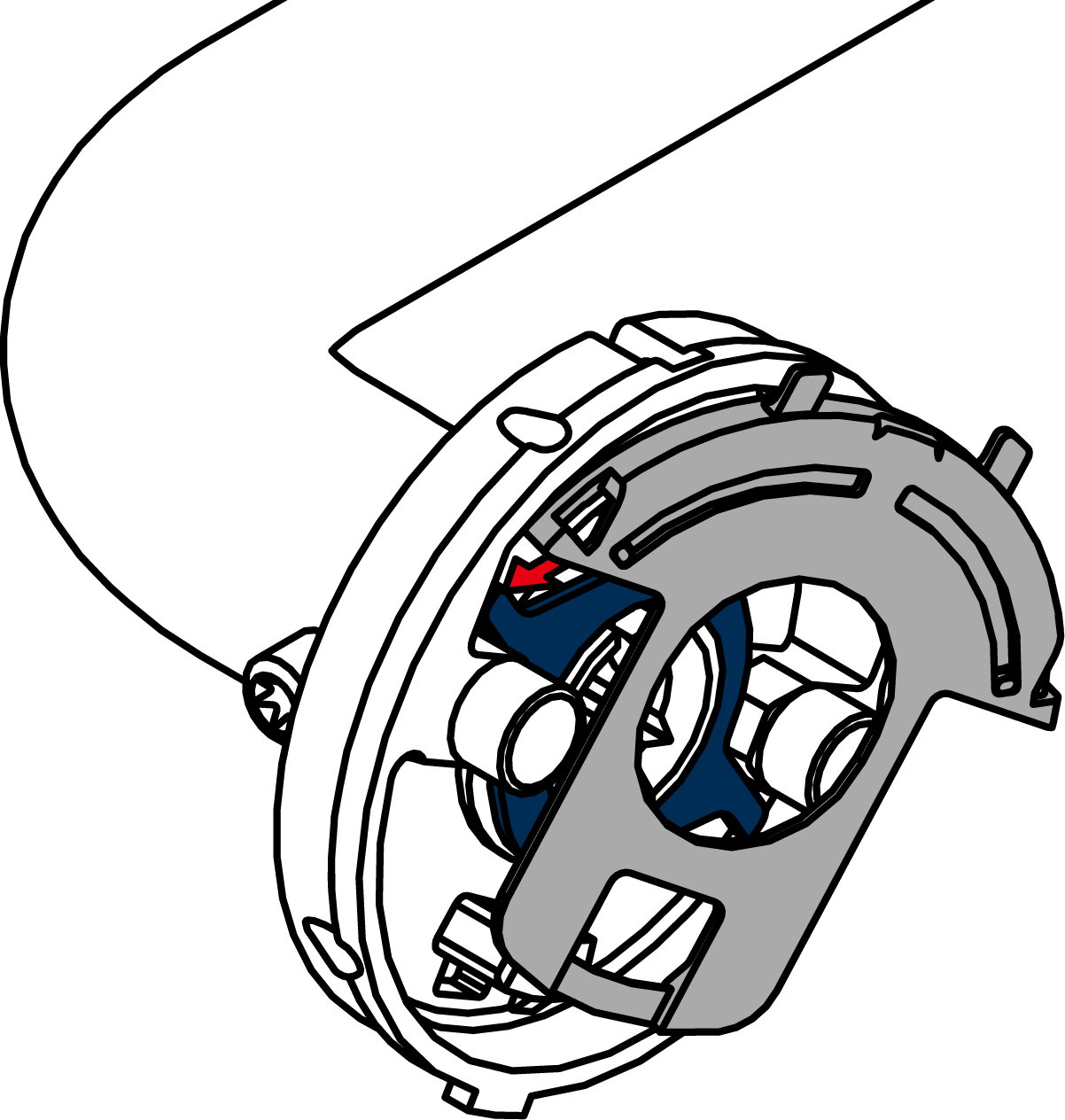

- Spannen Sie das Federelement am Wechselplättchen vor.

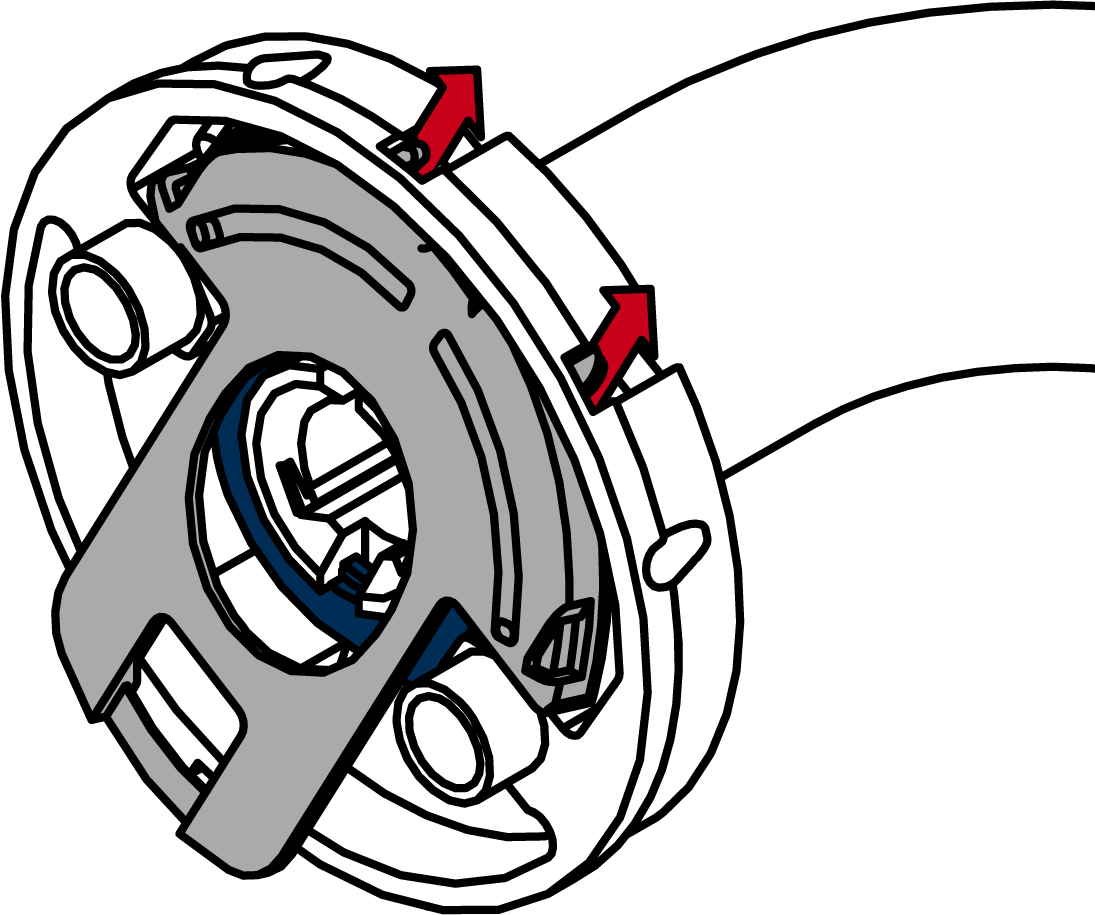

- Schieben Sie die Nase des Federelements in die Aufnahme der Rosette.
- Haken Sie das Ende des Federelements in die Aufnahme der Rosette ein.
- Messen Sie die Gesamtlänge des Vierkants.
- Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).

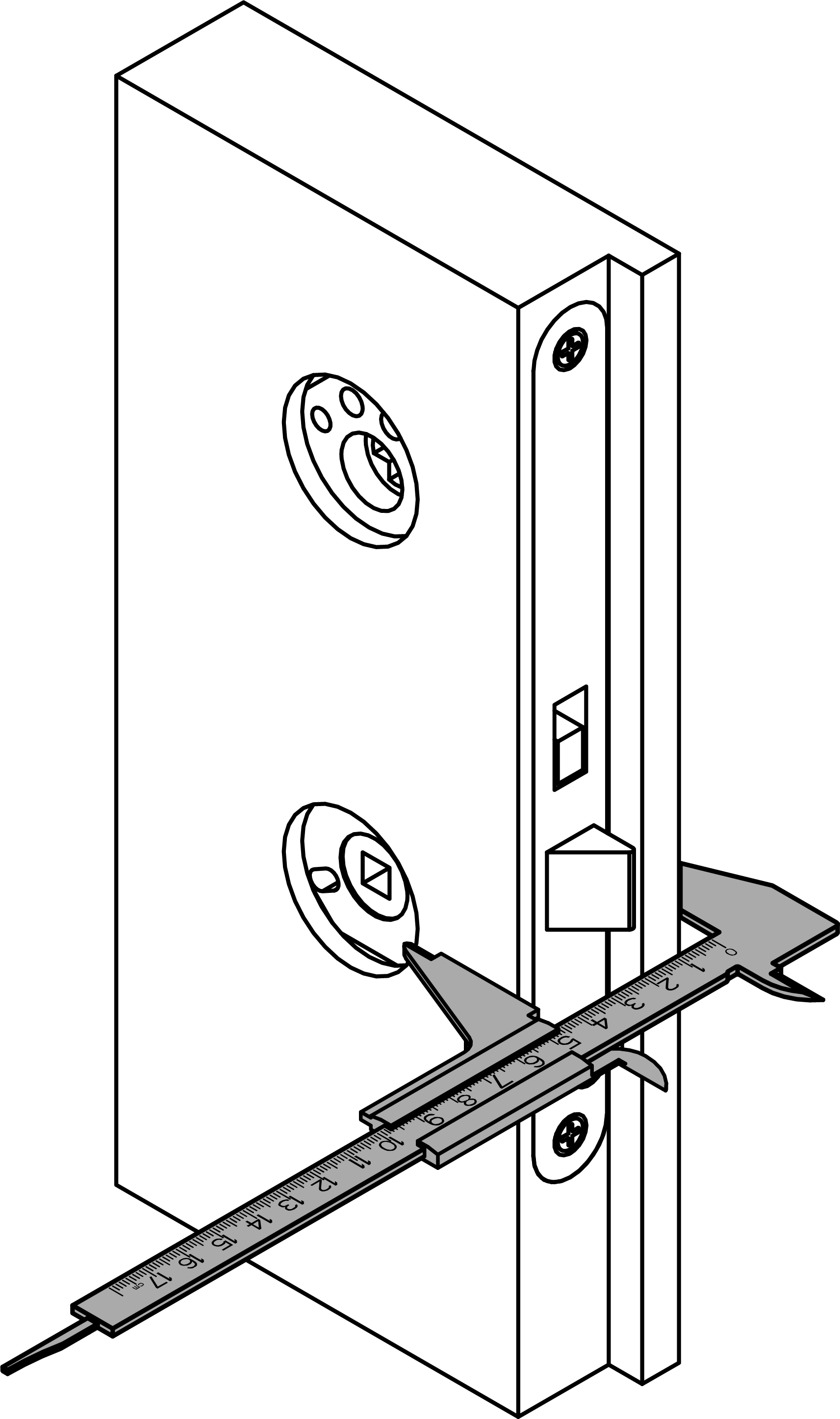

- Messen Sie die Türdicke.

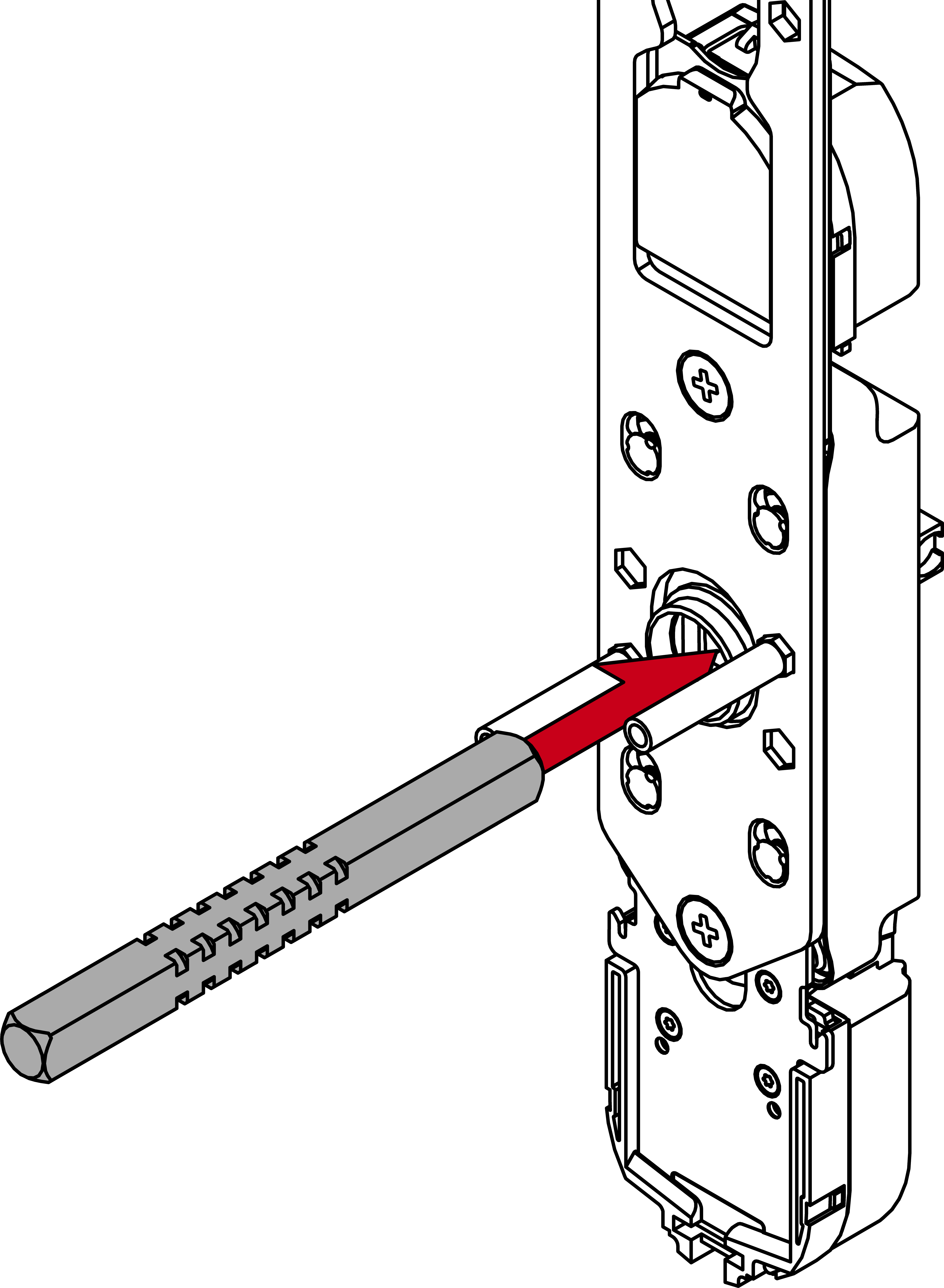

- Stecken Sie die Außenseite des Vierkants in den Beschlag.

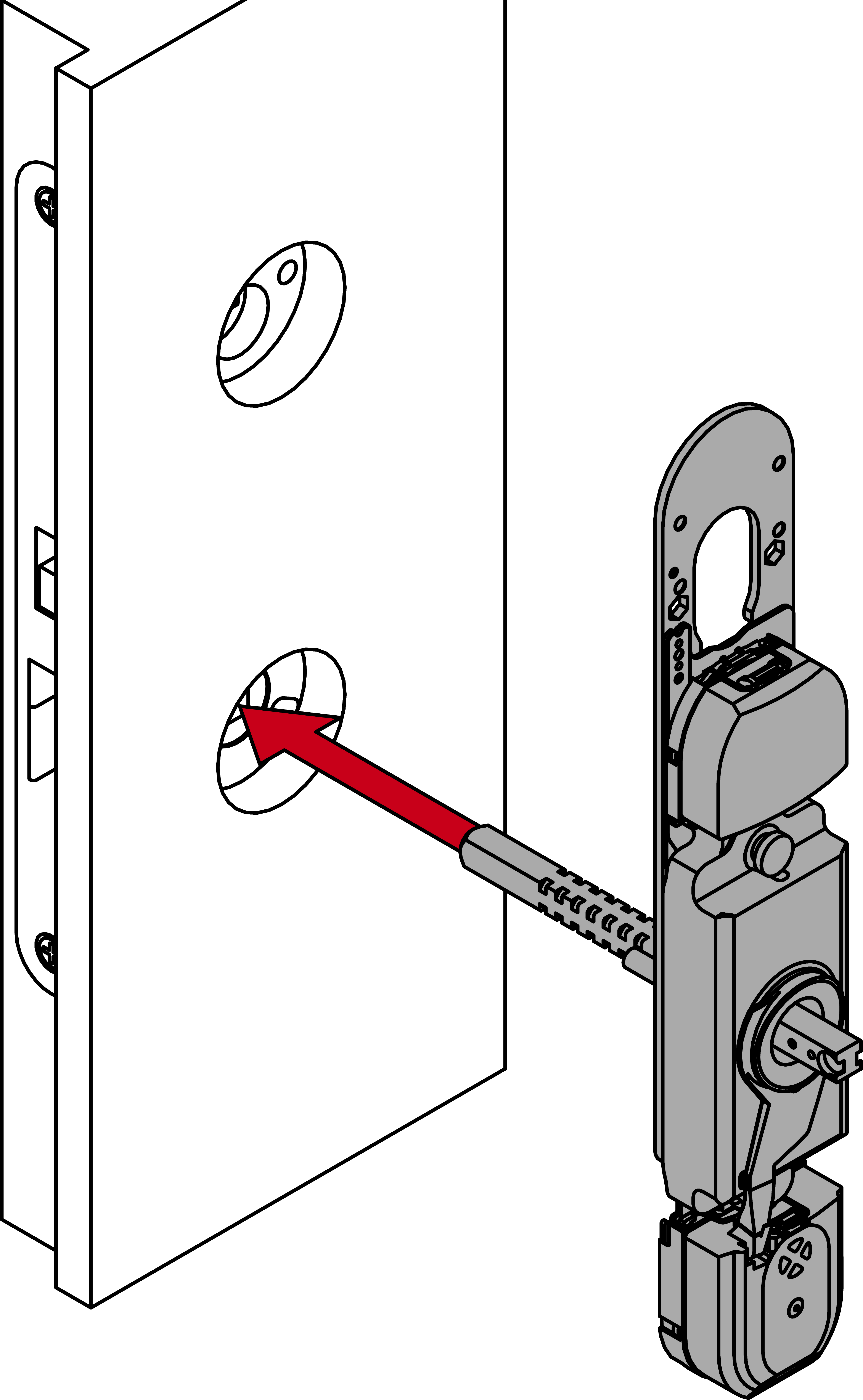

- Stecken Sie den Modulträger, die Fixierplatte und den Vierkant in die Tür-Außenseite.
- Bestimmen Sie die Position des O-Rings mit der Tabelle.
Bereich
Türdicke (mm)
Vierkantlänge (mm)
Ringposition
S
32 - <36
84
3
S
32 - <36
94
5
S
36 - <41
84
2
S
36 - <41
94
4
S
41 - <46
84
1
S
41 - <46
94
3
S
46 - <51
94
2
S
51 - 54
94
1
M
52 - <56
104
3
M
52 - <56
114
5
M
56 - <61
104
2
M
56 - <61
114
4
M
61 - <66
104
1
M
61 - <66
114
3
M
66 - <71
114
2
M
71 - 74
114
1
L
72 - <76
124
3
L
72 - <76
134
5
L
76 - <81
124
2
L
76 - <81
134
4
L
81 - <86
124
1
L
81 - <86
134
3
L
86 - <91
134
2
L
91 - 94
134
1
- Schieben Sie den O-Ring auf die berechnete Rille.
- Stecken Sie die Innendrücker-Einheit auf den Vierkant.

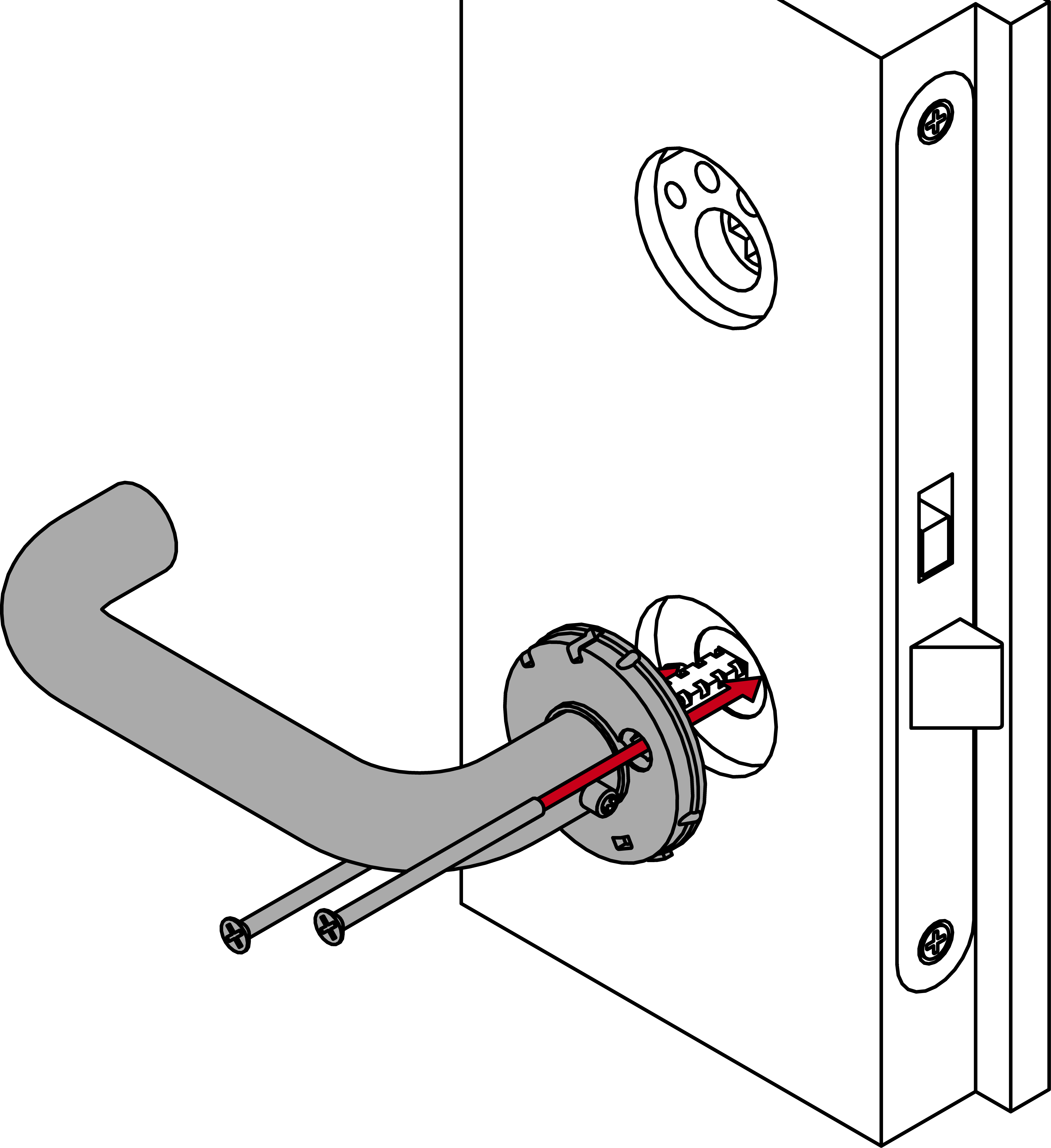

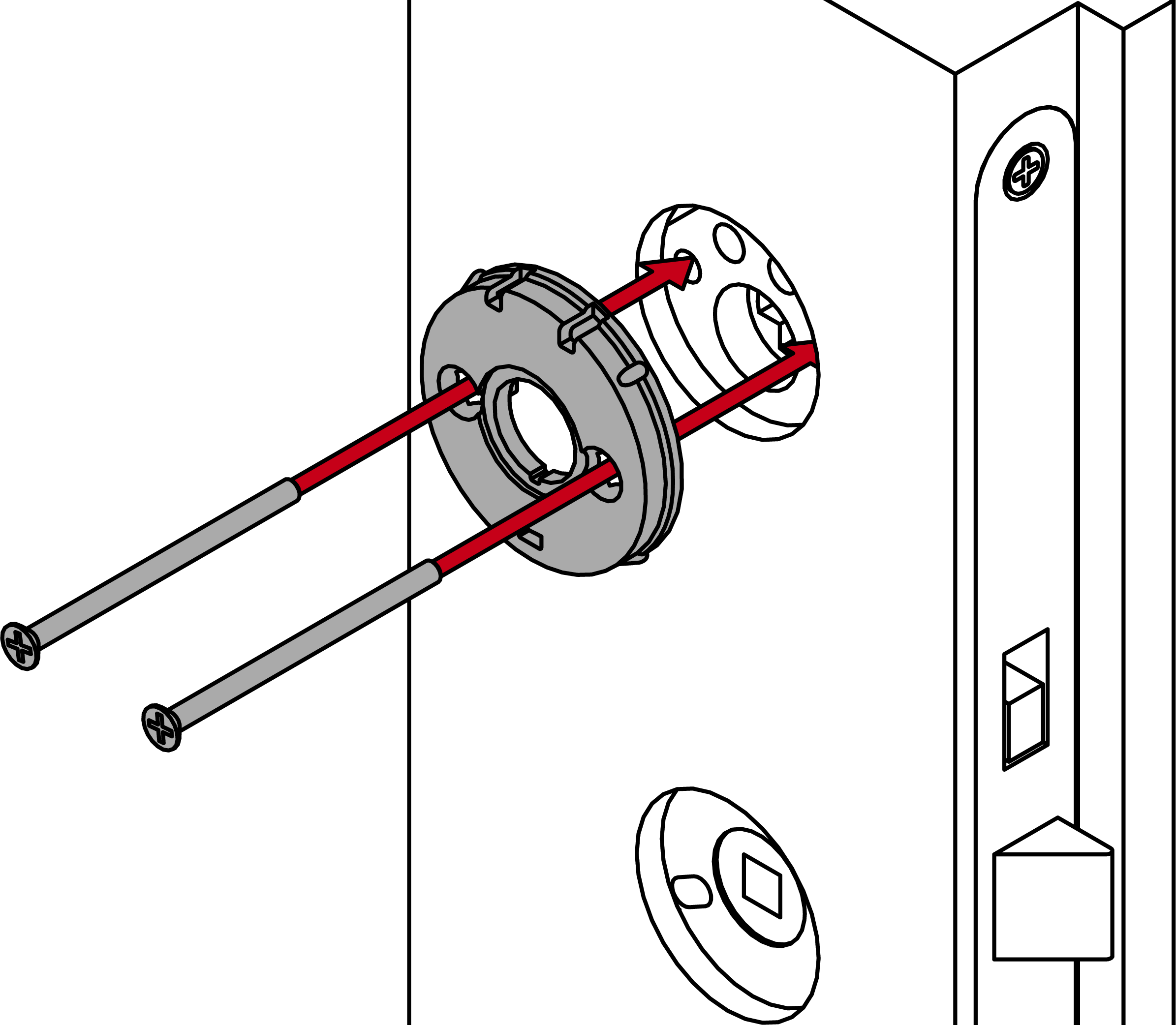

- Schrauben Sie die Innendrücker-Einheit an den Hülsenmuttern fest (PH2, Drehmoment 1,1 Nm).
- Setzen Sie die Hülsenmuttern und die MO-Abdeckung in die Fixierplatte ein.
- Schrauben Sie die Zylinder-Rosette an den Hülsenmuttern fest (PH2, Drehmoment 1,1 Nm).

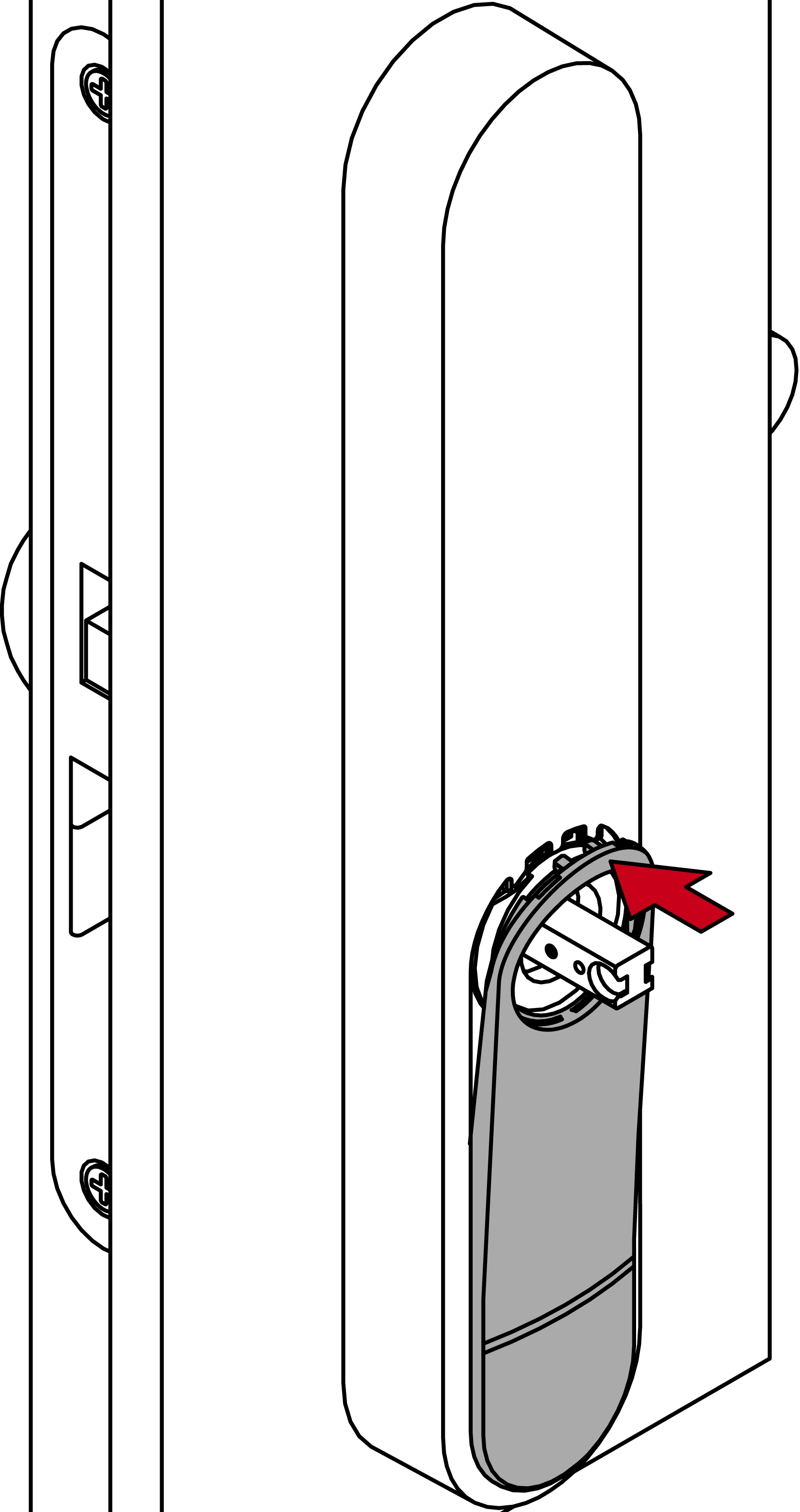

- Setzen Sie das Cover unten an der Fixierplatte an.
- Schließen Sie das Cover nach oben.
- Schieben Sie das Cover nach unten.
- Cover rastet ein.
- Drücken Sie das Inlay fest.
- Stecken Sie den Außendrücker auf.
- Schrauben Sie mit den Madenschrauben beide Drücker fest (TX15, Drehmoment 5,0 Nm).
- Stecken Sie die Innendrücker-Blende und die Zylinder-Blende auf die jeweiligen Rosetten.
- SmartHandle AX Advanced fertig montiert.
