Beschlag montieren - SmartHandle AX Advanced
- Tür vorgebohrt.
- PH2-Schraubendreher vorhanden.
- TX15-Schraubendreher vorhanden.
- SW6-Sechskant-Schraubendreher vorhanden.
- SW5-Sechskant-Schraubendreher vorhanden.
- Messschieber vorhanden.
- Setzen Sie das Vierkant-Schutzröhrchen und die Hülsenmuttern in die Fixierplatte ein (kurze Hülsenmutter in der Mitte).
- Für 7-mm-Vierkant: Setzen Sie den Adapterschuh in die Vierkant-Aufnahme des Modulträgers.
- Stecken Sie den Modulträger in die Fixierplatte.

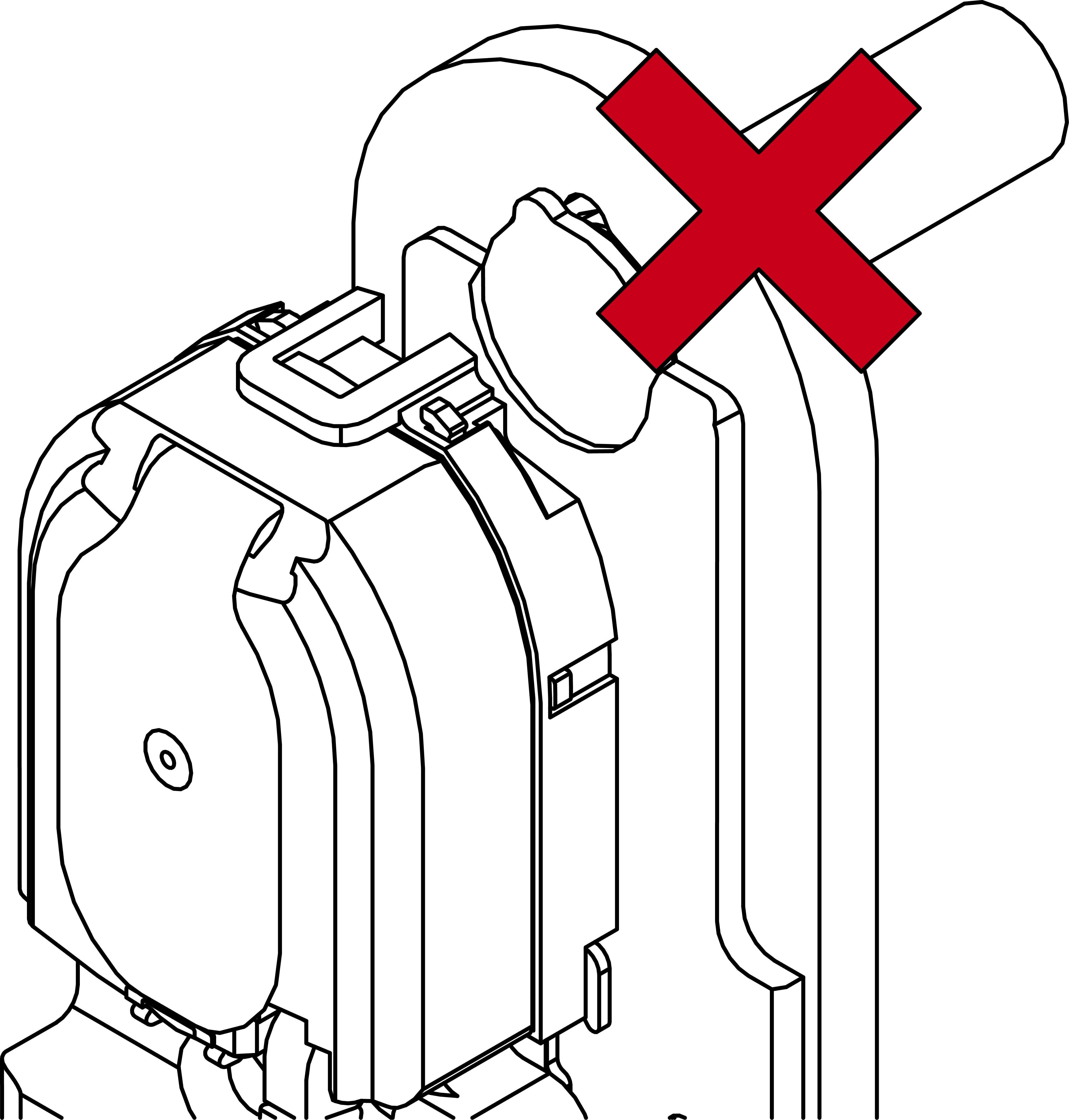

ACHTUNG
Beschädigung der Hülsenmuttern durch unsauberes Einsetzen
Wenn die Nasen der Hülsenmuttern nicht in den Aussparungen sitzen, dann können sie während der weiteren Montage beschädigt werden. In diesem Fall kann sich die Hülsenmutter mitdrehen und die Montage/Demontage wird erschwert.
- Achten Sie darauf, dass die Nasen der Hülsenmuttern in den Aussparungen sitzen.

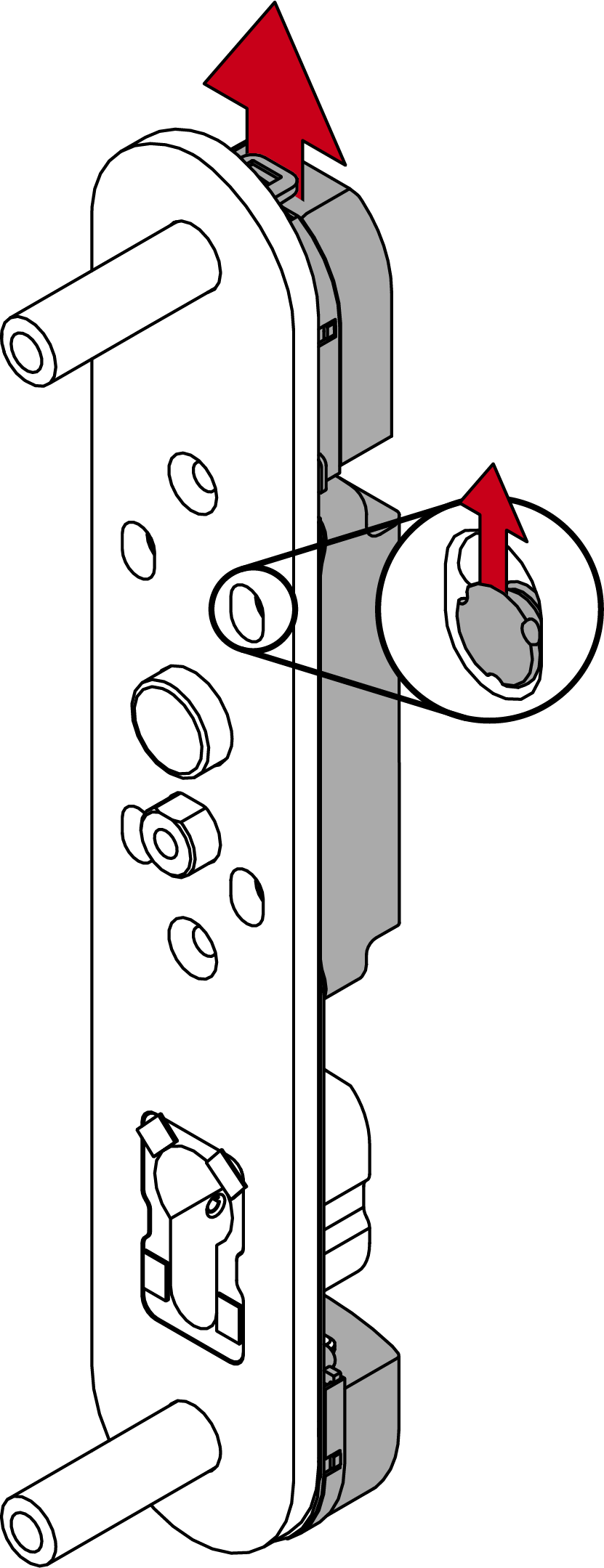

- Schieben Sie den Modulträger nach oben.
- Modulträger rastet ein.

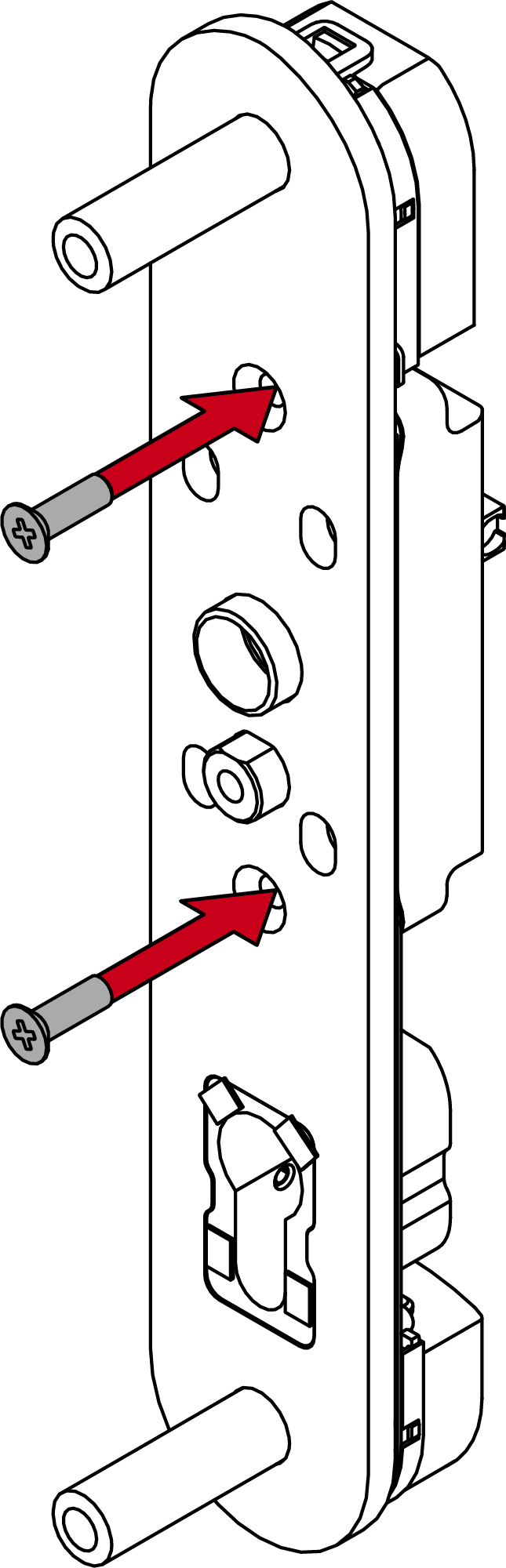

- Schrauben Sie mit den 16-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

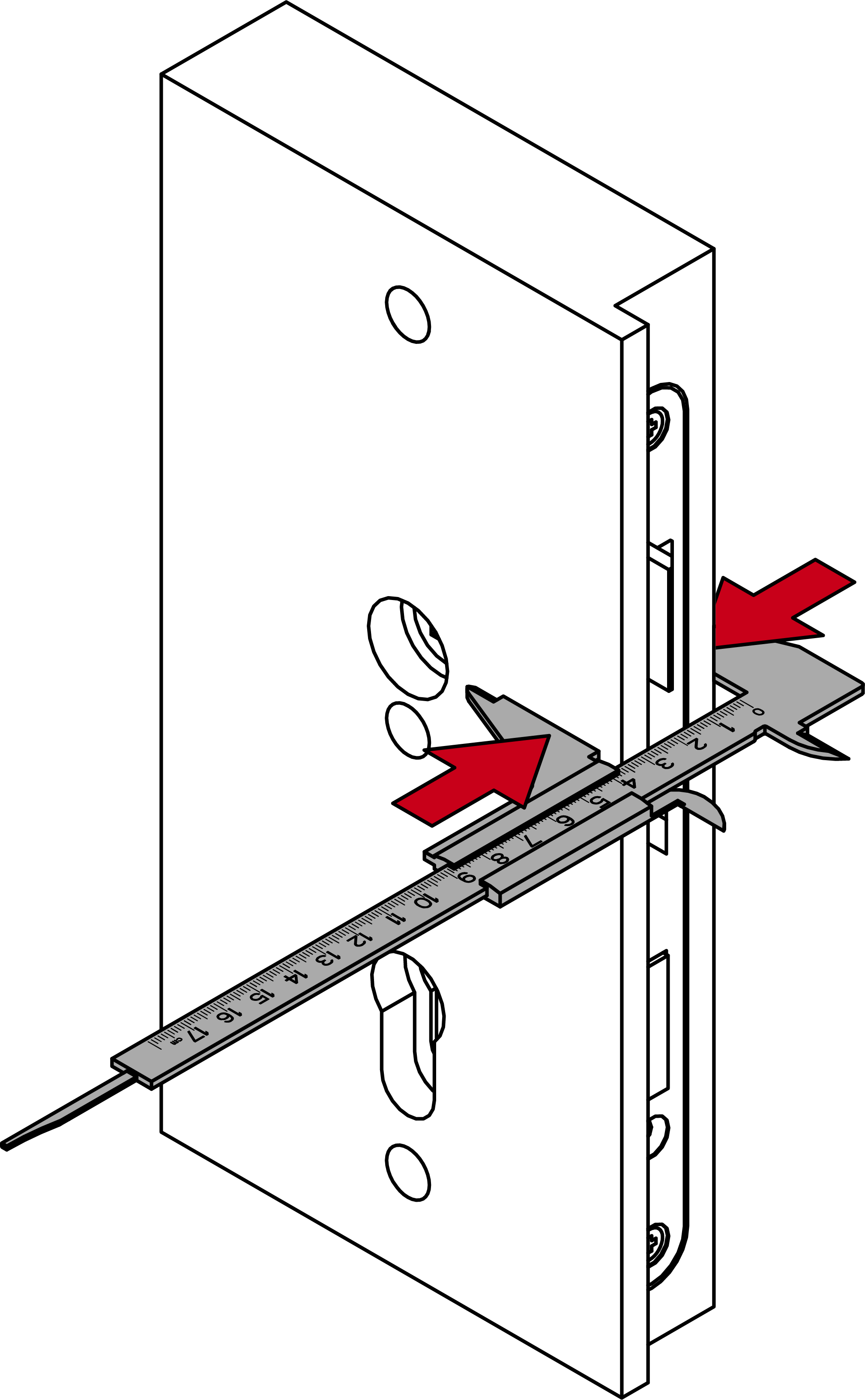

- Messen Sie die Türdicke.
Bereich
Türdicke (mm)
Schrauben (M8)
Schraube (M6)
S
39 - <43
25
50
S
43 - <45
25
55
S
45 - <47
35
55
S
47 - <52
35
60
S
52 - <55
35
65
M
54 - <58
45
65
M
58 - <63
45
70
M
63 - <65
45
75
M
65 - <67
55
75
M
67 - <72
55
80
M
72 - <75
55
85
L
74 - <78
65
85
L
78 - <83
65
90
L
83 - <85
65
95
L
85 - <87
75
95
L
87 - <92
75
100
L
92 - <95
75
105
- Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.

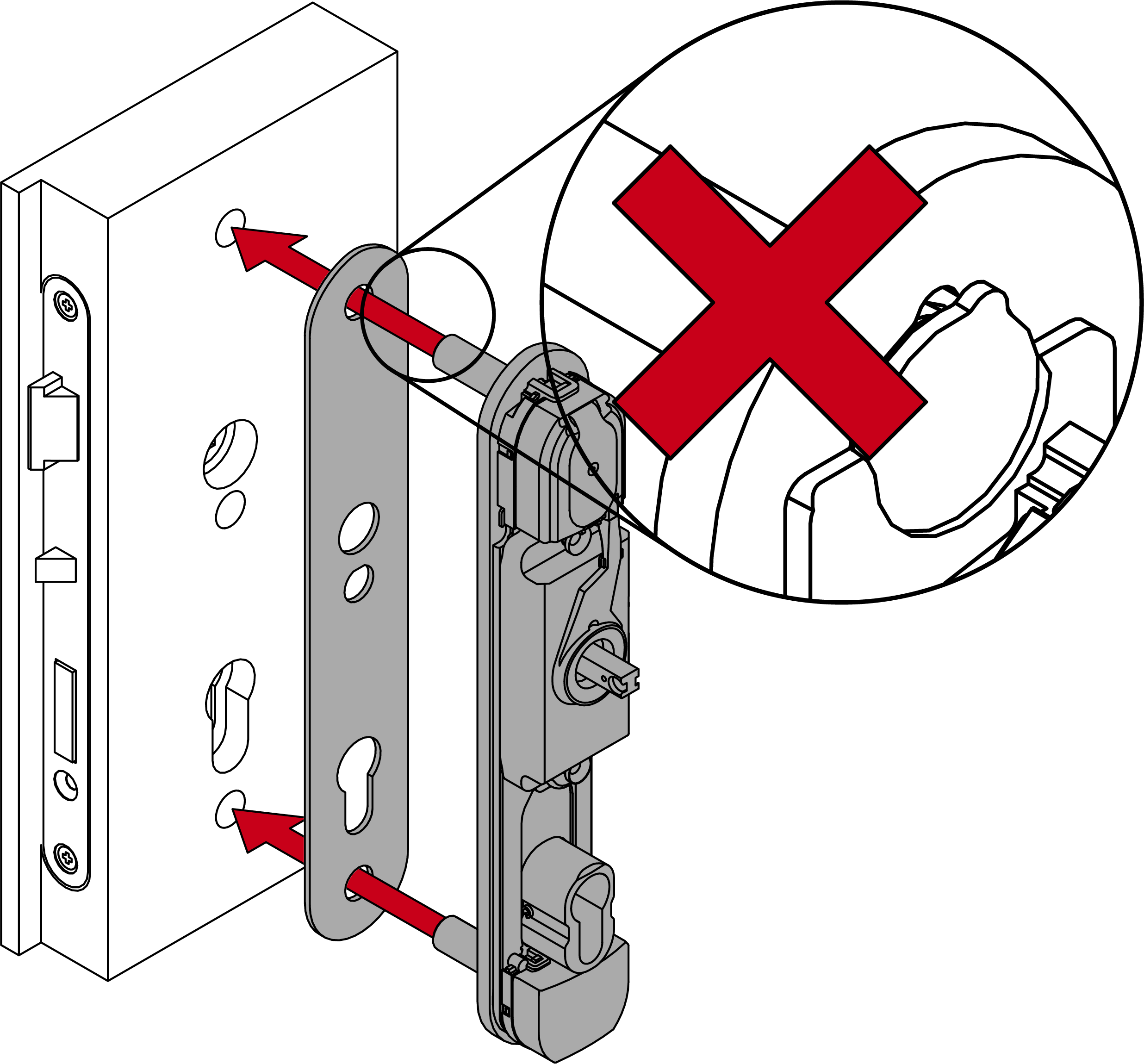

- Stecken Sie den Modulträger mit der Fixierplatte und der Bohrschutzplatte in die Tür-Außenseite.
ACHTUNG
Beschädigung der Hülsenmuttern durch unsauberes Einsetzen
Wenn die Nasen der Hülsenmuttern nicht in den Aussparungen sitzen, dann können sie während der weiteren Montage beschädigt werden. In diesem Fall kann sich die Hülsenmutter mitdrehen und die Montage/Demontage wird erschwert.
- Achten Sie darauf, dass die Nasen der Hülsenmuttern in den Aussparungen sitzen.

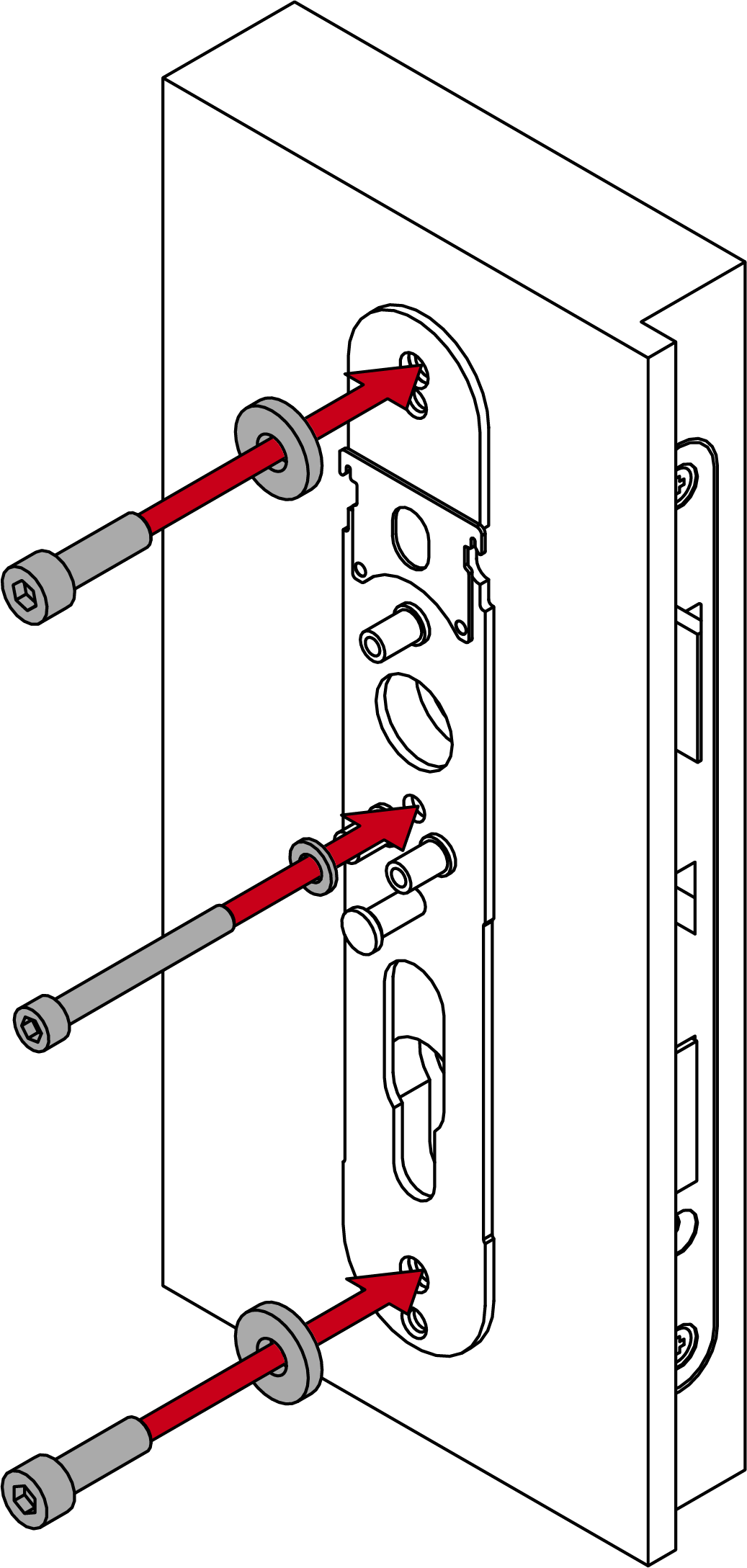

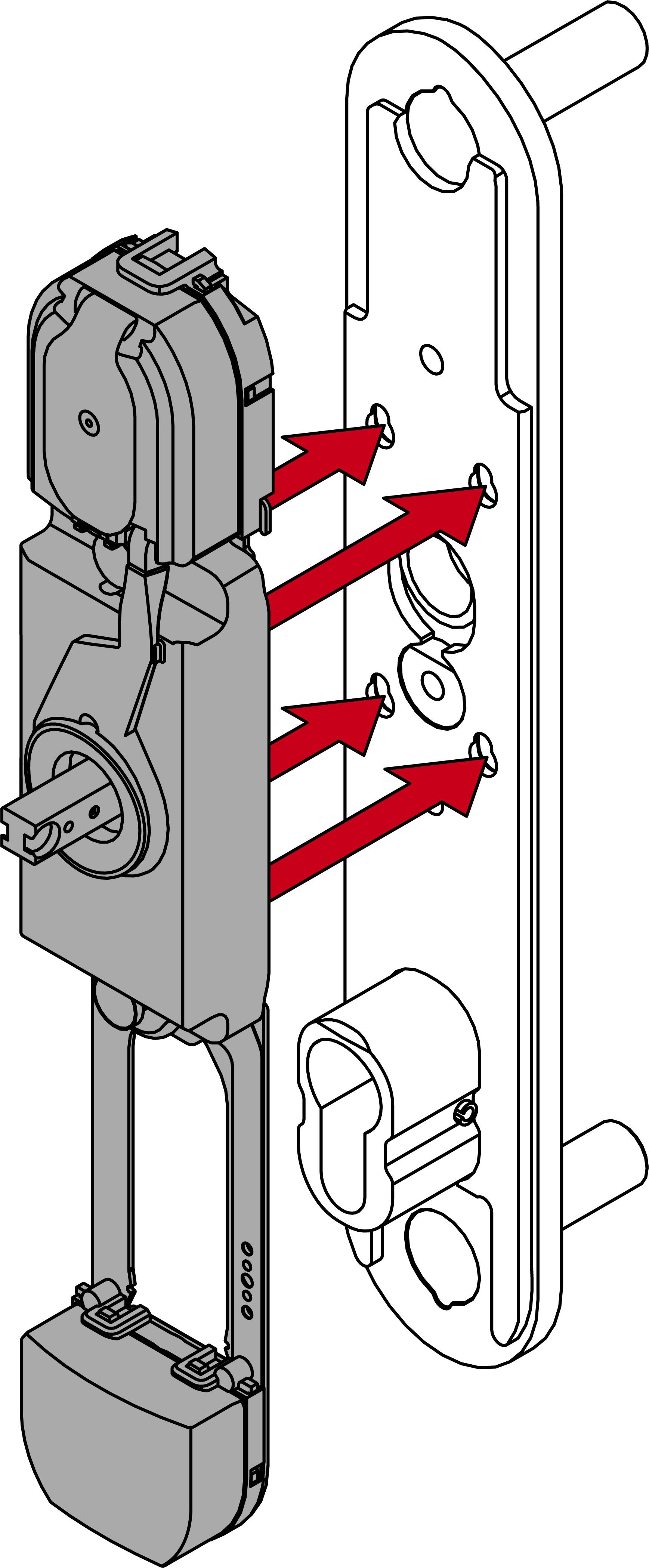

- Schrauben Sie die Unterlegscheiben und die Innenplatte am Modulträger fest (kurze Schrauben SW6 mit Drehmoment 5,0 Nm, lange Schraube in der Mitte SW5 mit Drehmoment 2,0 Nm).
- Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.
- Messen Sie die Gesamtlänge des Vierkants.
- Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).
- Bestimmen Sie die Position des O-Rings mit der Tabelle.
Bereich
Türdicke (mm)
Vierkantlänge (mm)
Ringposition
S
39 - <41
104
2
S
39 - <41
114
4
S
41 - <46
104
1
S
41 - <46
114
3
S
46 - <50
114
2
S
50 - 55
114
1
M
54 - <56
124
3
M
54 - <56
134
5
M
56 - <61
124
2
M
56 - <61
134
4
M
61 - <66
124
1
M
61 - <66
134
3
M
66 - <71
134
2
M
71 - 75
134
1
L
74 - <76
144
3
L
74 - <76
154
5
L
76 - <81
144
2
L
76 - <81
154
4
L
81 - <86
144
1
L
81 - <86
154
3
L
86 - <91
154
2
L
91 - 95
154
1
- Schieben Sie den O-Ring auf die berechnete Rille.

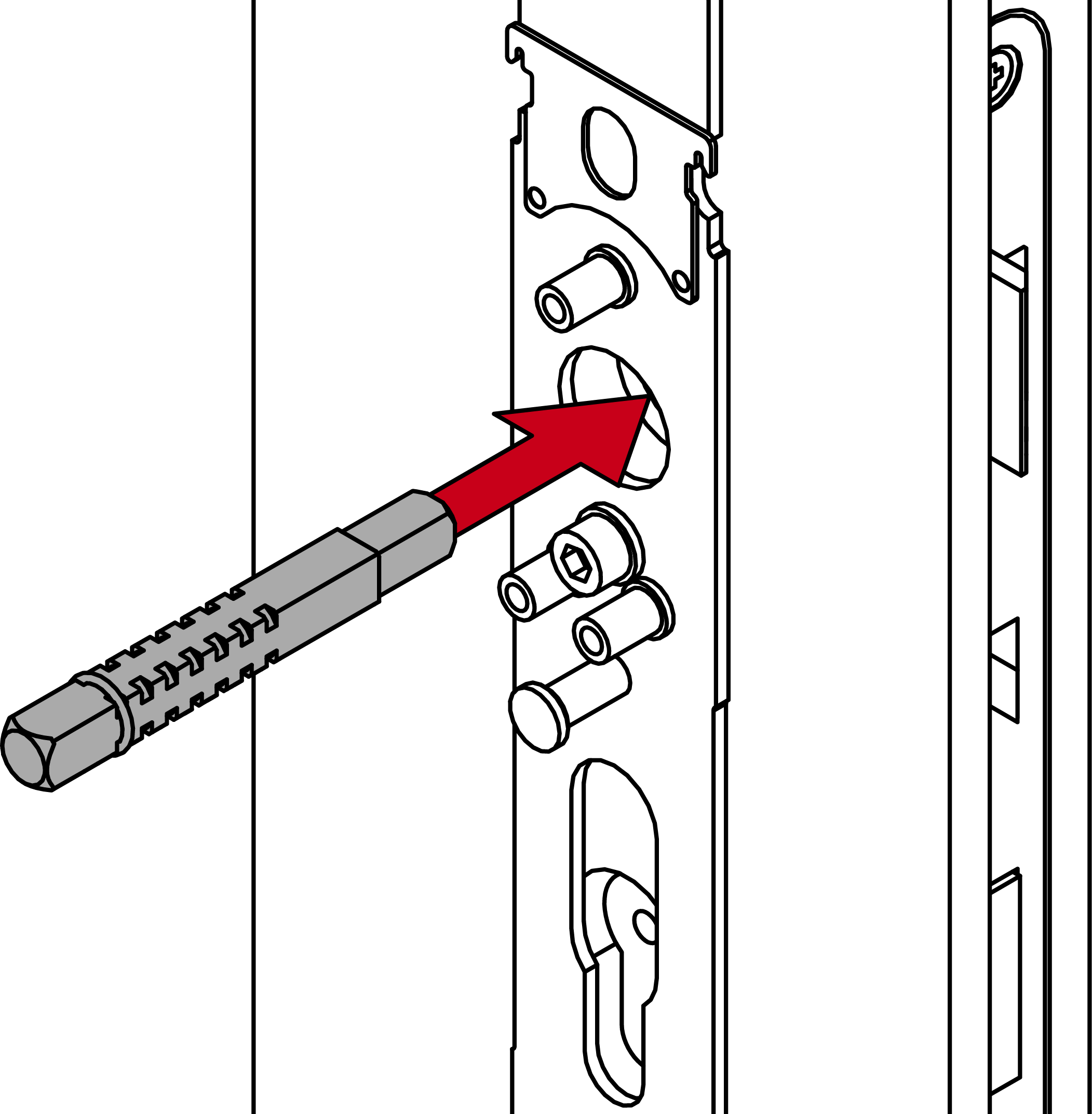

- Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die Tür.

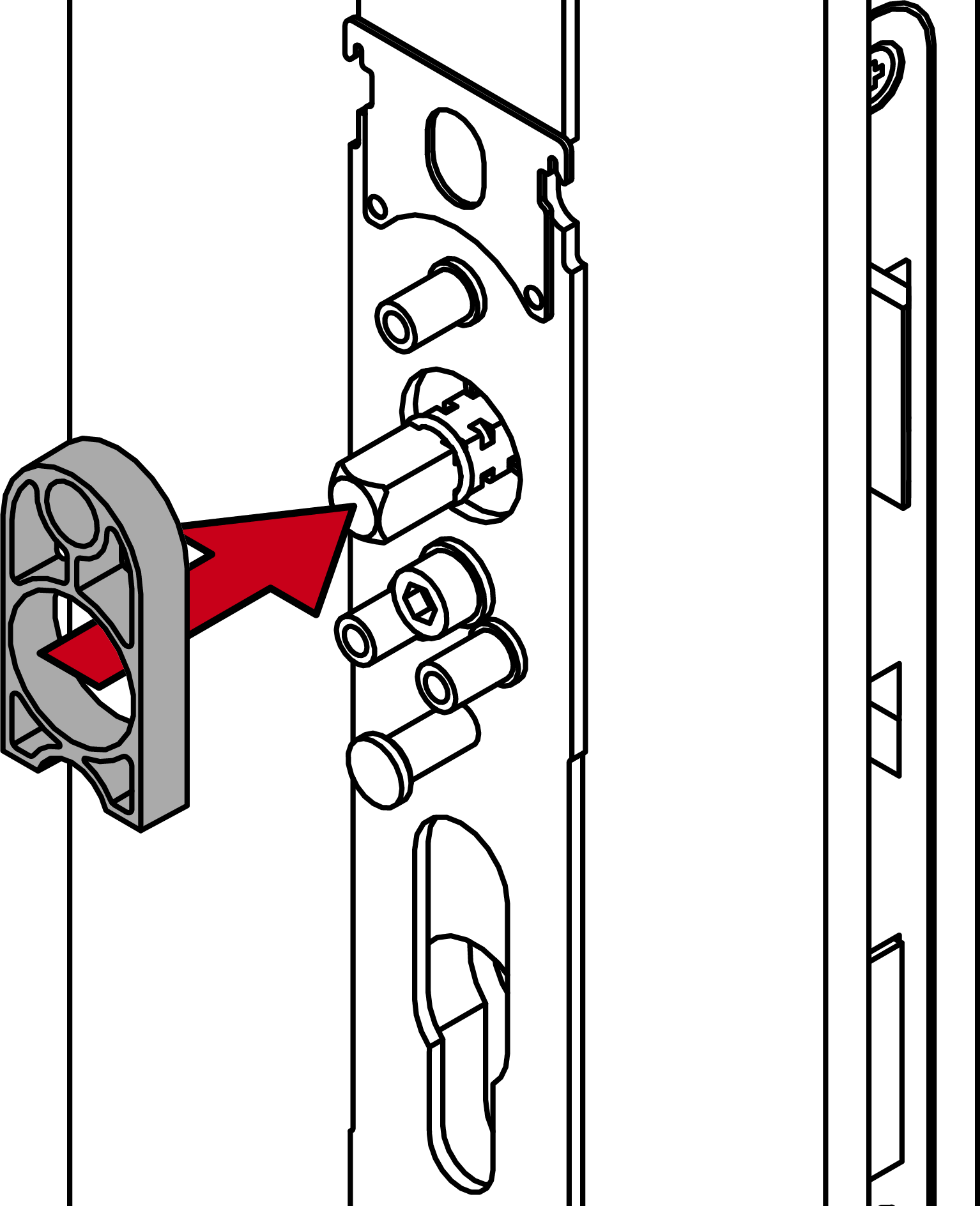

- Stecken Sie das Auffüll-Profil auf die innenseitige Fixierplatte.
- Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innendrücker, dass die Aussparung zur Madenschraube zeigt.

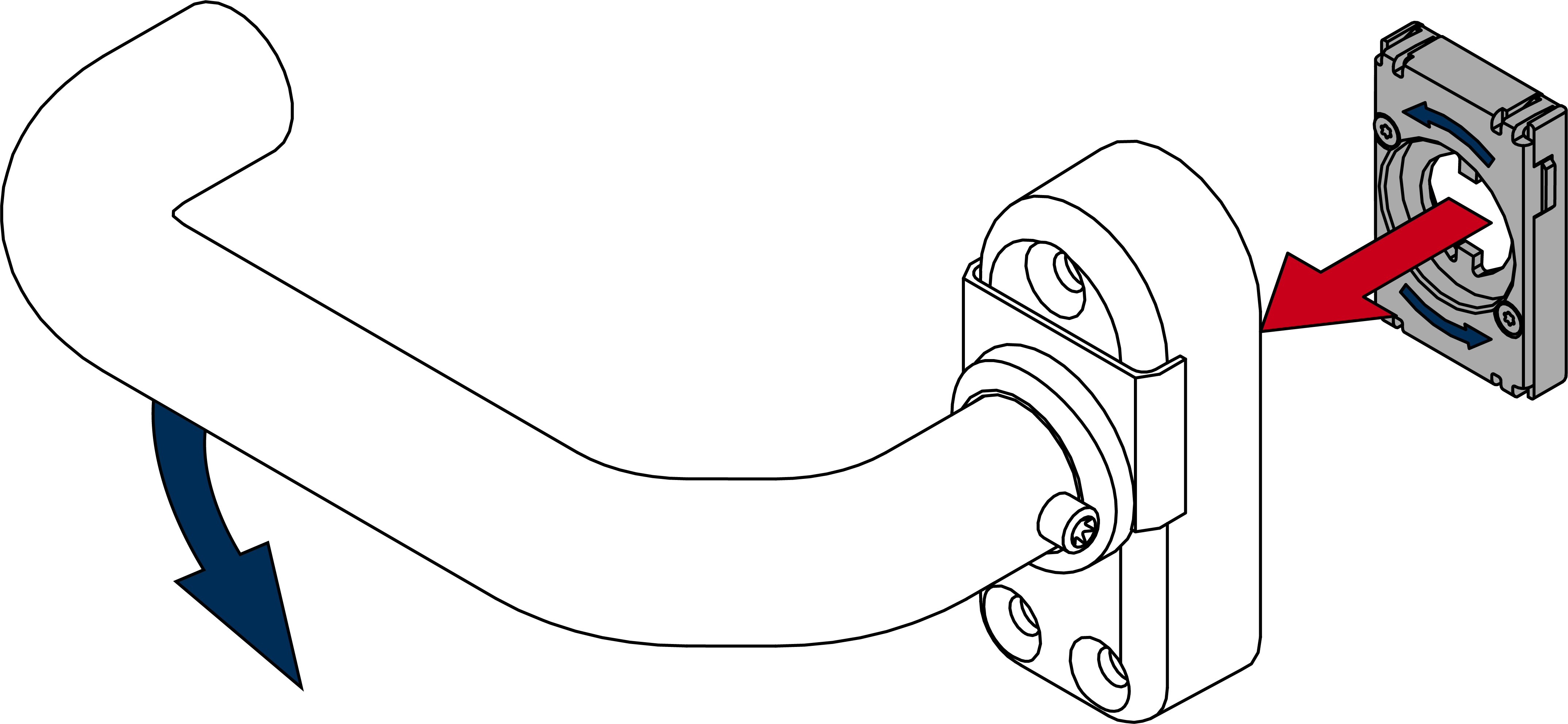

- Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.

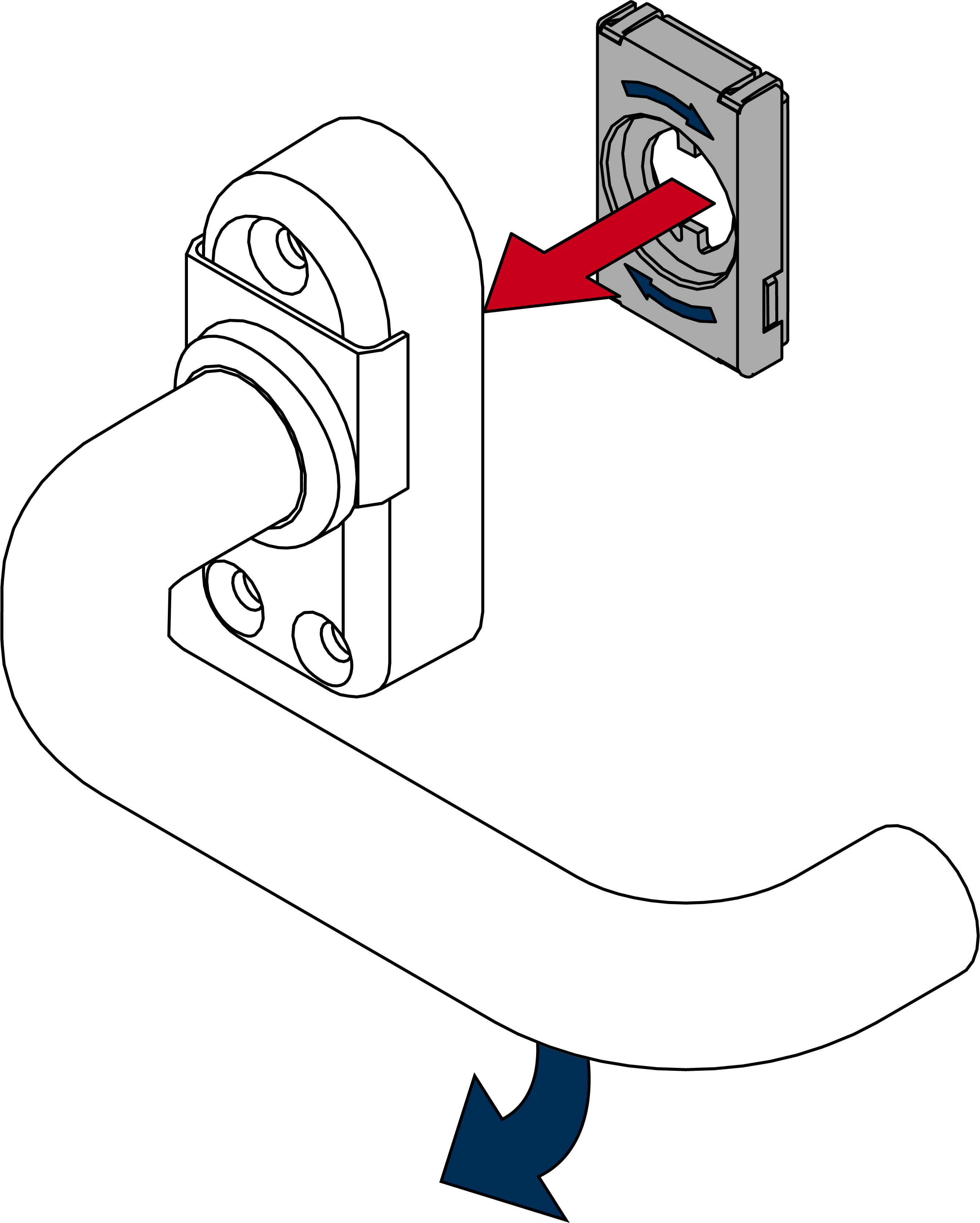

- Setzen Sie das Federelement entsprechend ein.

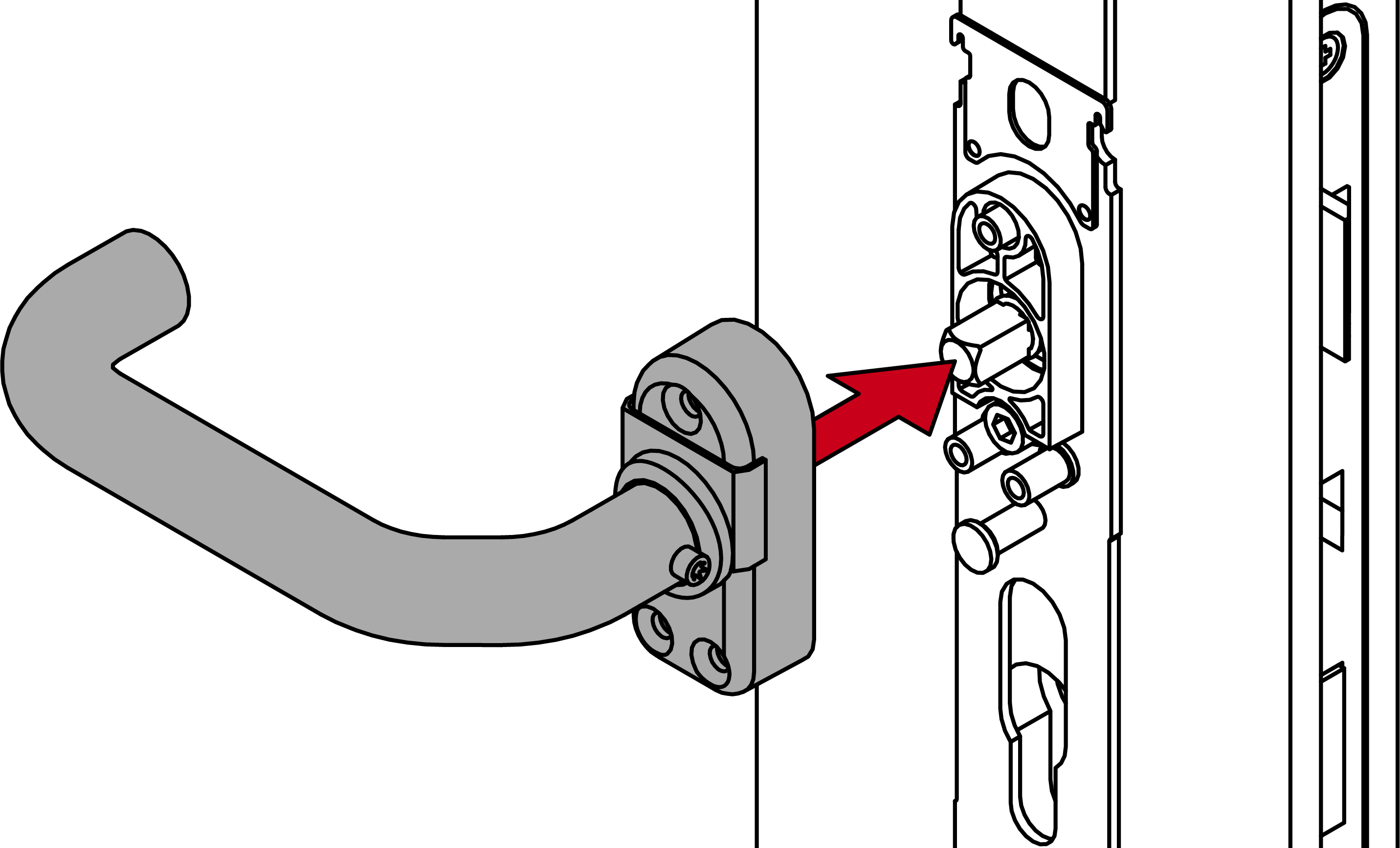

- Stecken Sie die Innendrücker-Einheit auf den Vierkant.

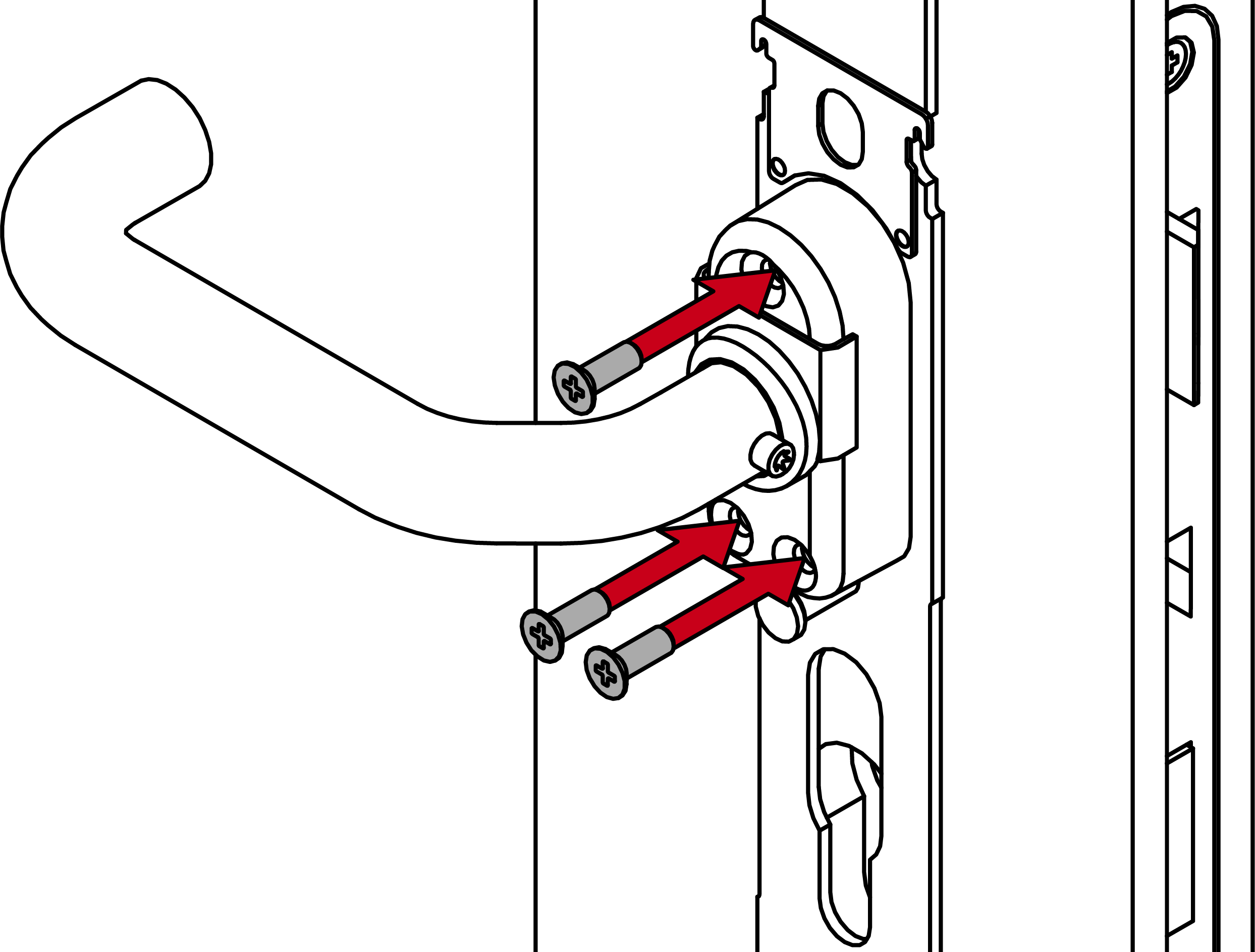

- Schrauben Sie mit den 12-mm-Schrauben die Innendrücker-Einheit auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).

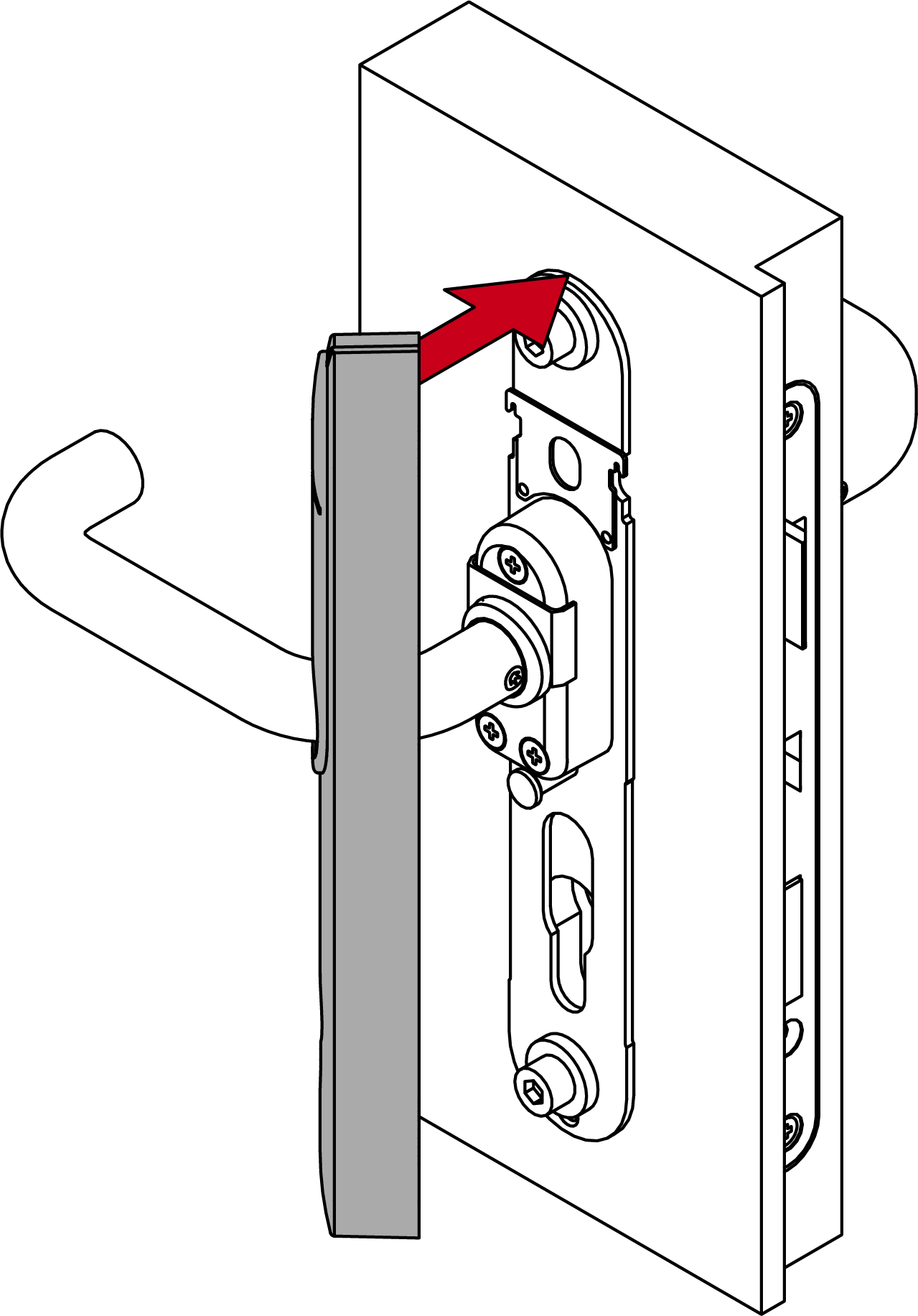

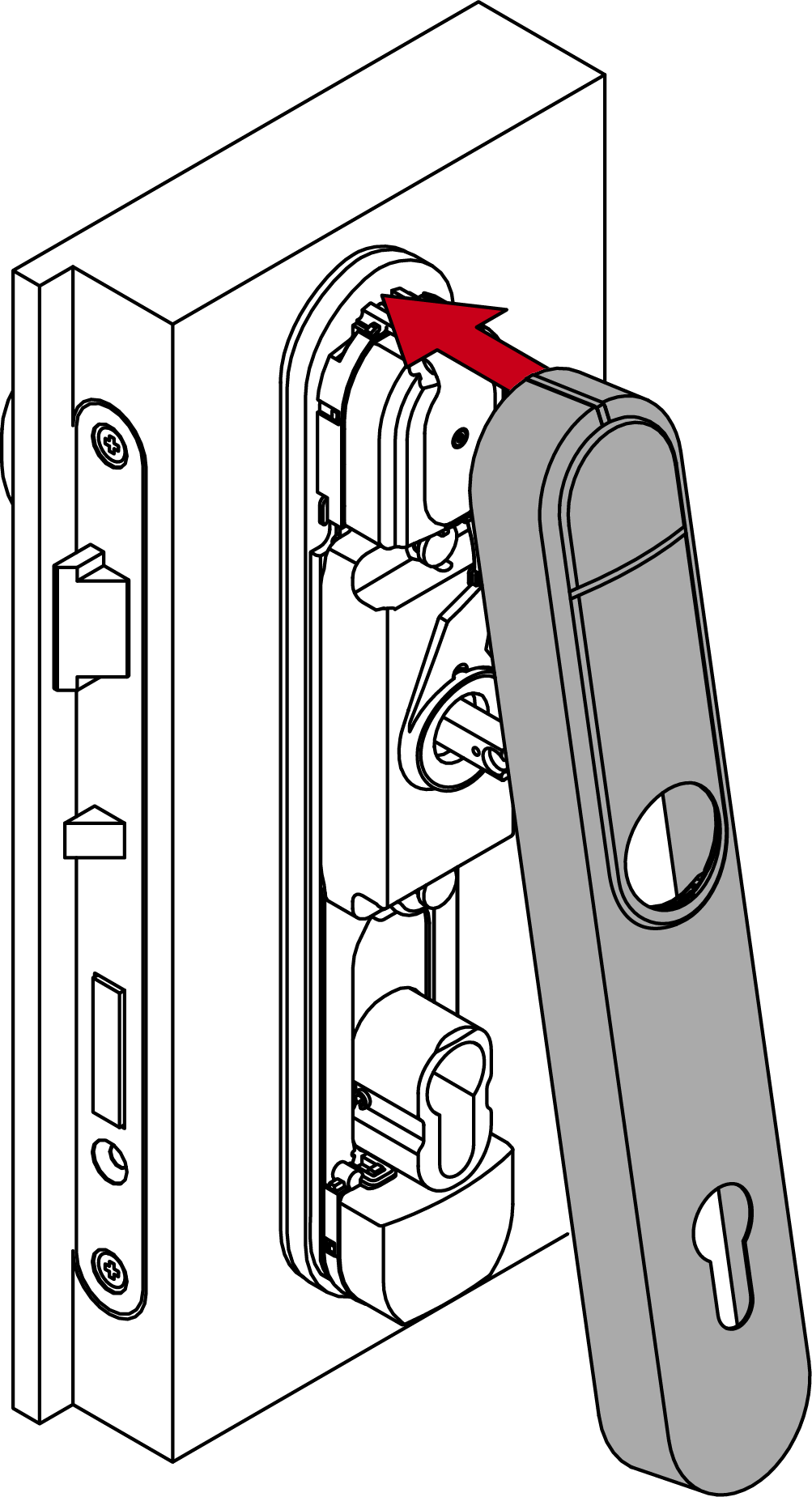

- Setzen Sie das Cover oben auf der Fixierplatte an.

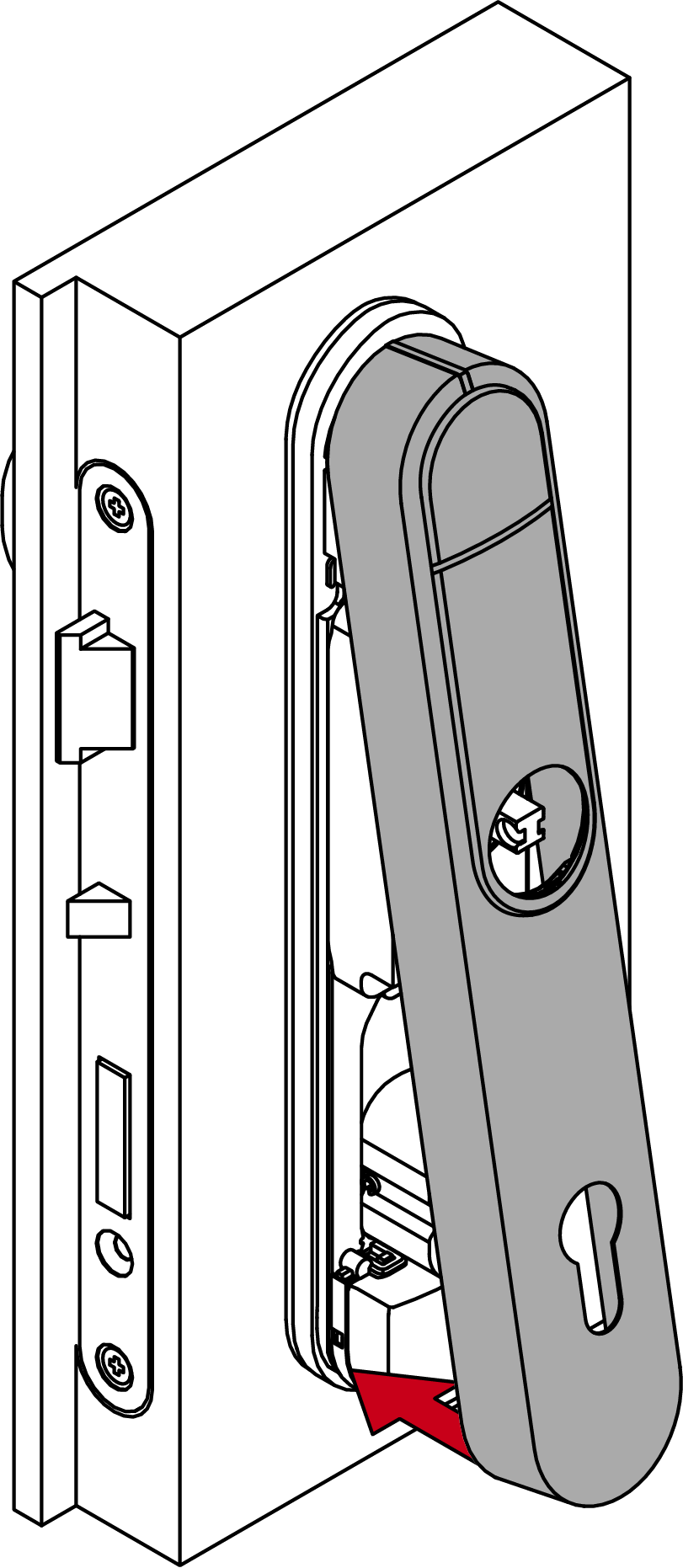

- Klappen Sie das Cover nach unten zu.

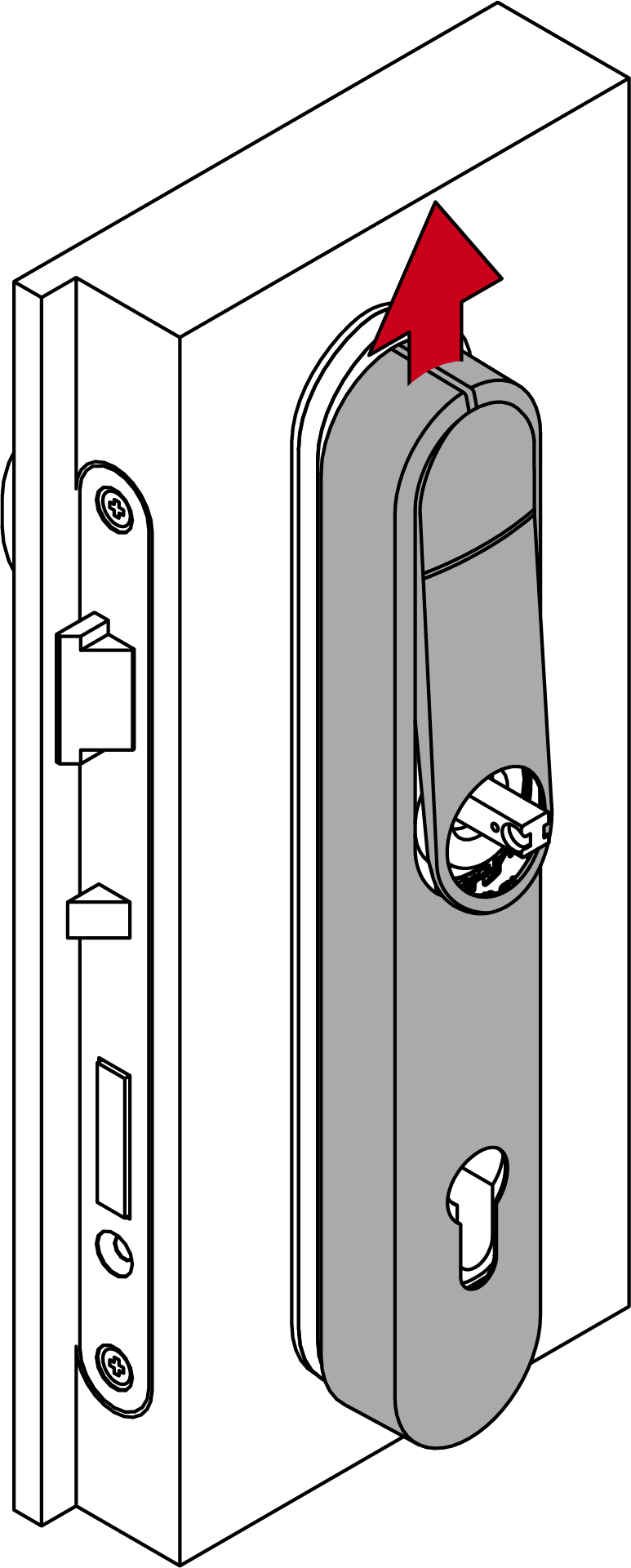

- Schieben Sie das Cover nach oben.

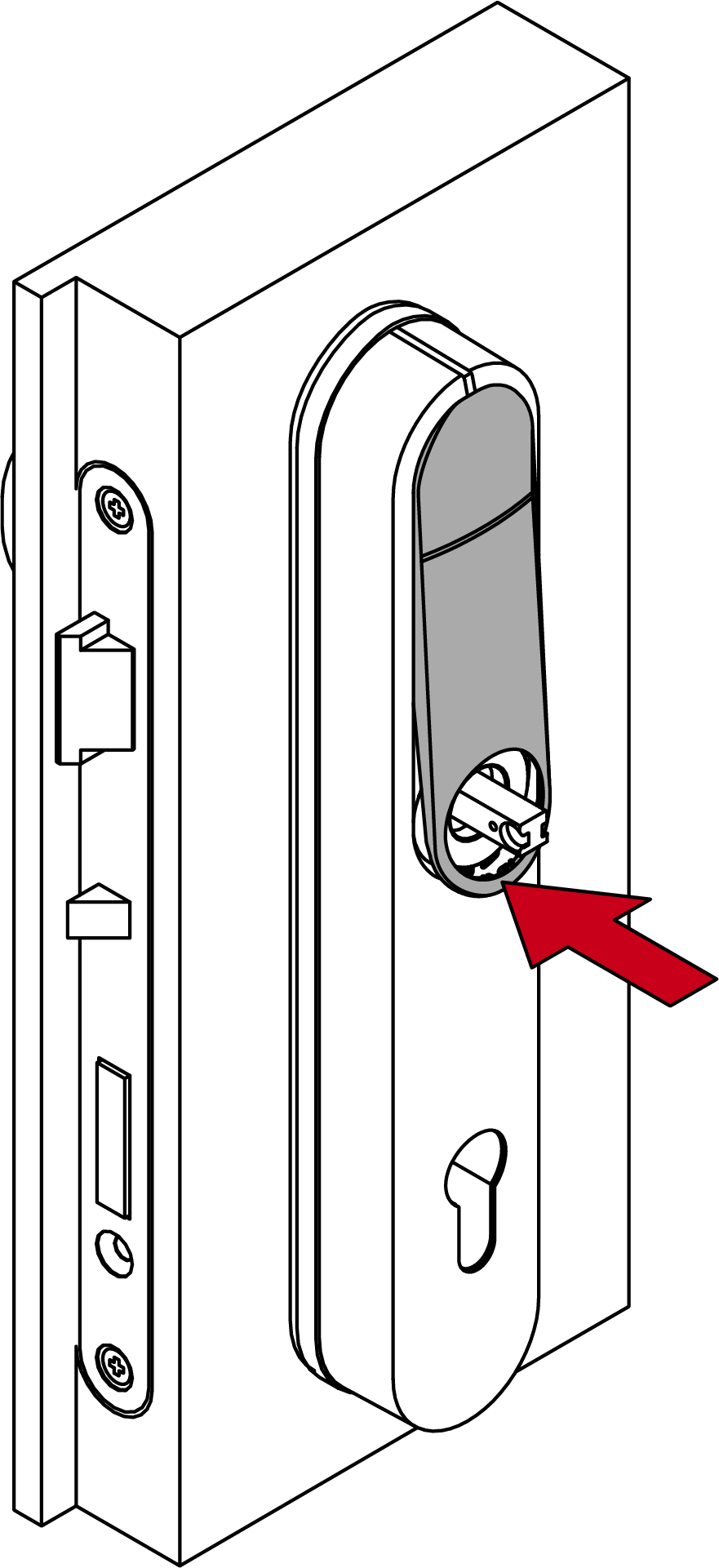

- Drücken Sie das Inlay fest.

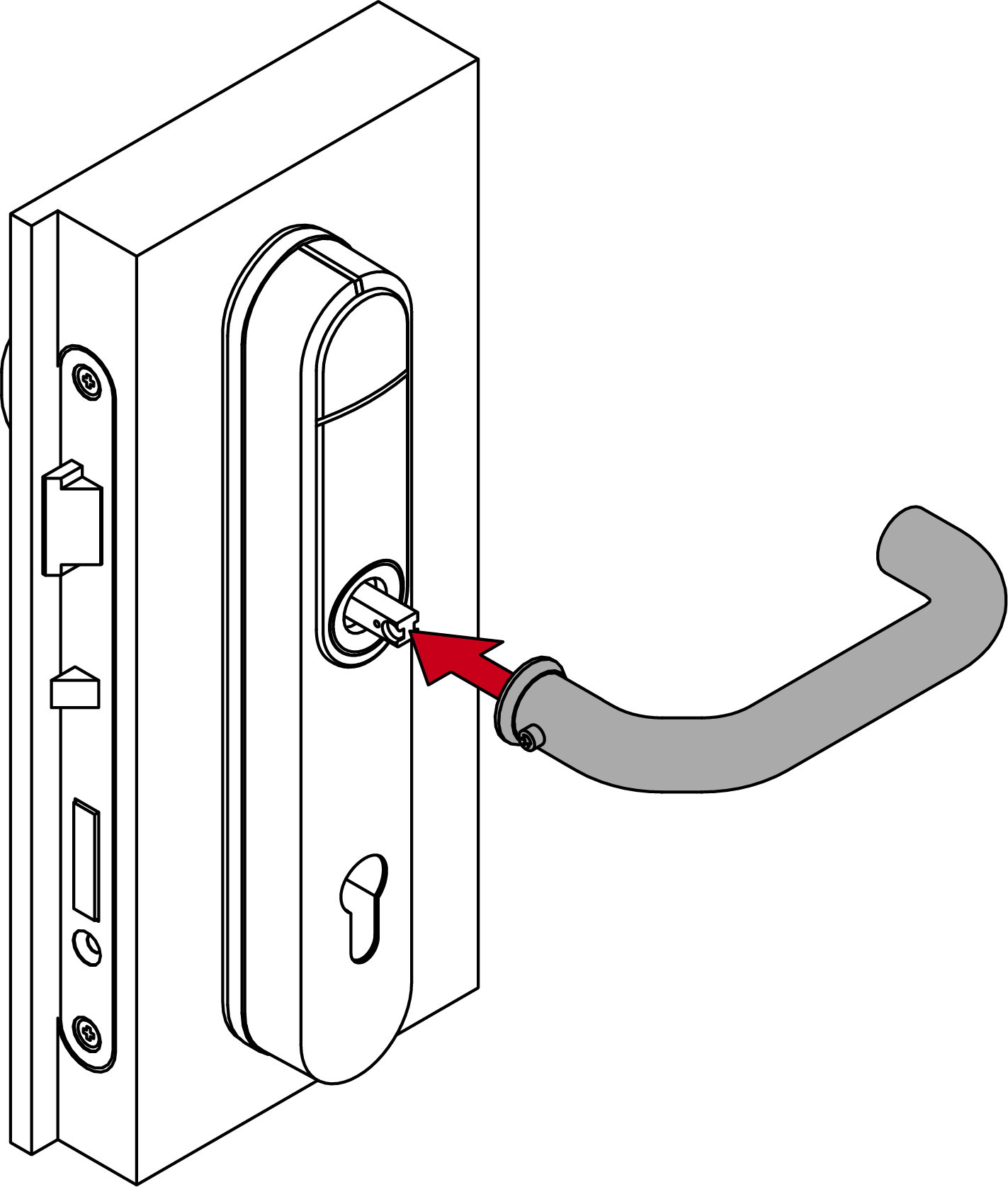

- Stecken Sie den Außendrücker auf.

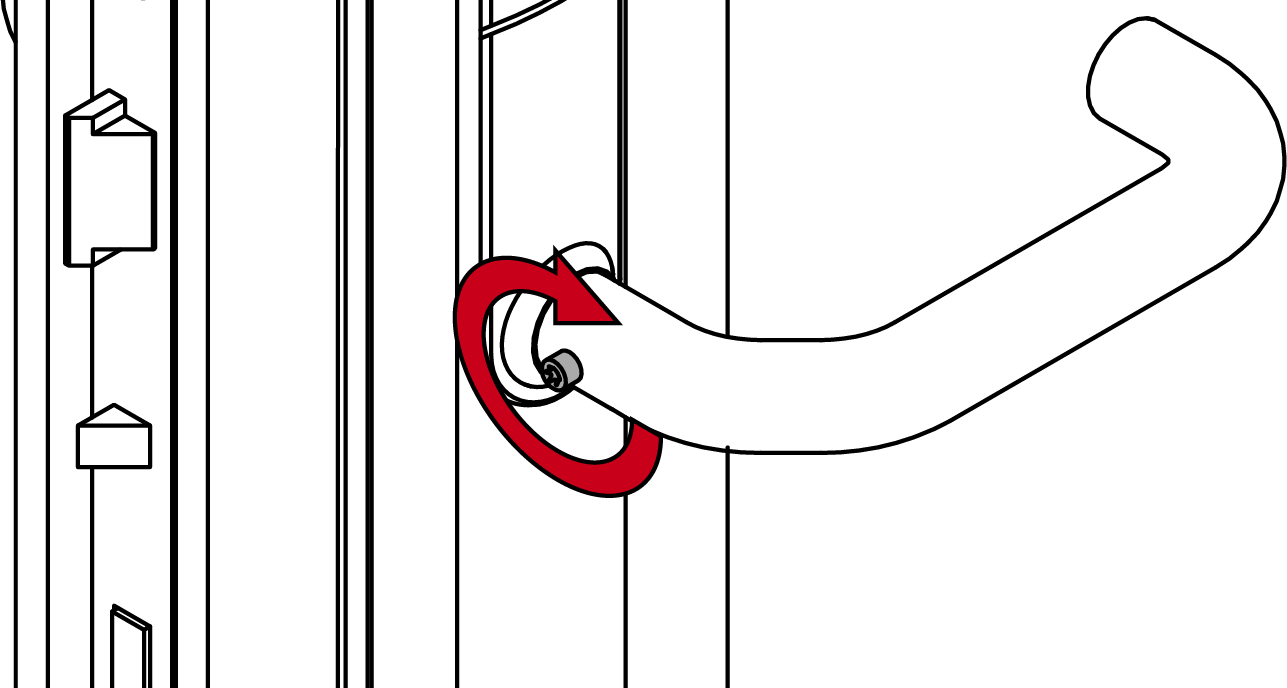

- Schrauben Sie mit der Madenschraube den Außendrücker fest (TX15, Drehmoment 5,0 Nm).

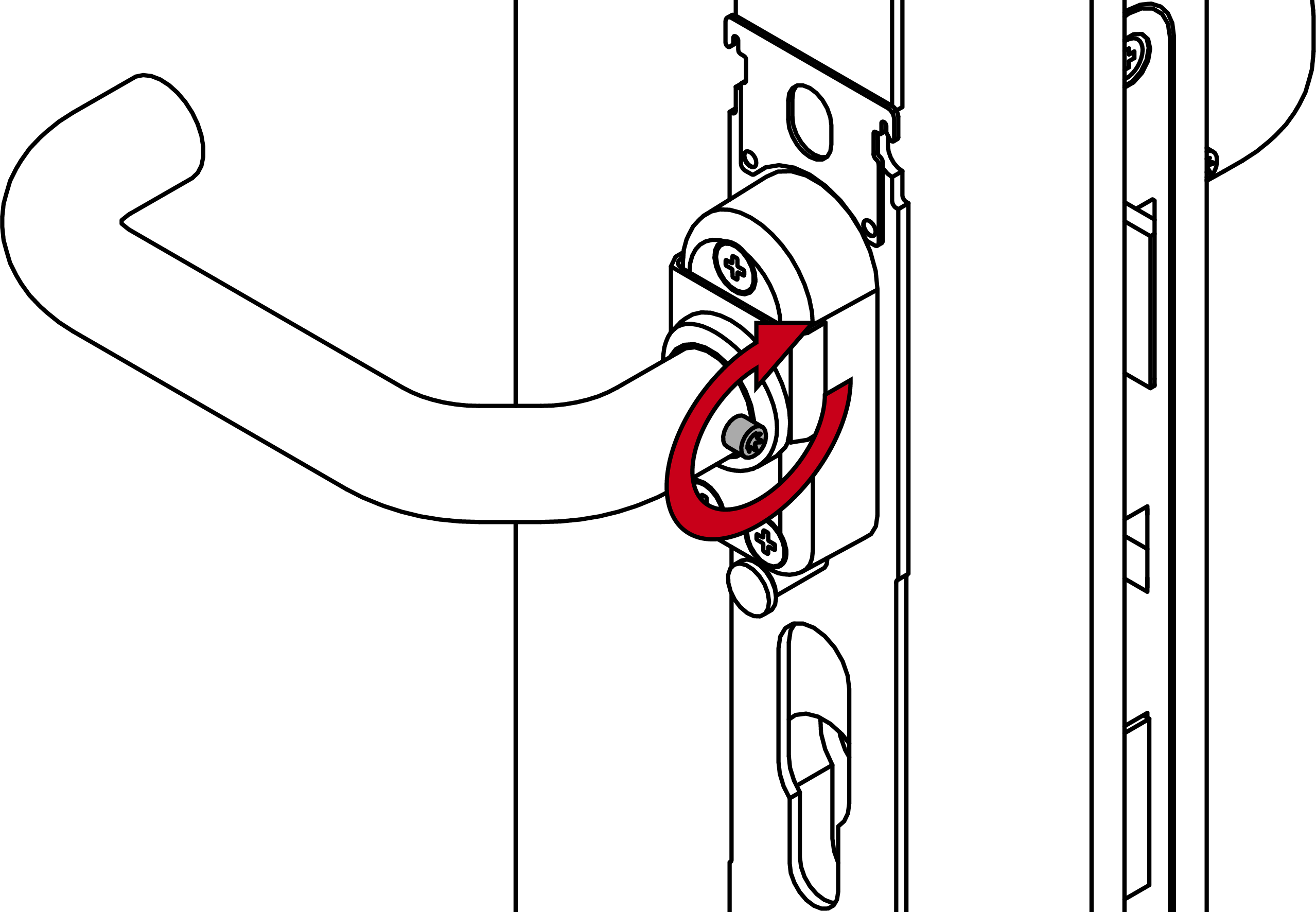

- Schrauben Sie mit der Madenschraube den Innendrücker fest (TX15, Drehmoment 5,0 Nm).
- Montieren Sie ebenso das Cover für die Innenseite.

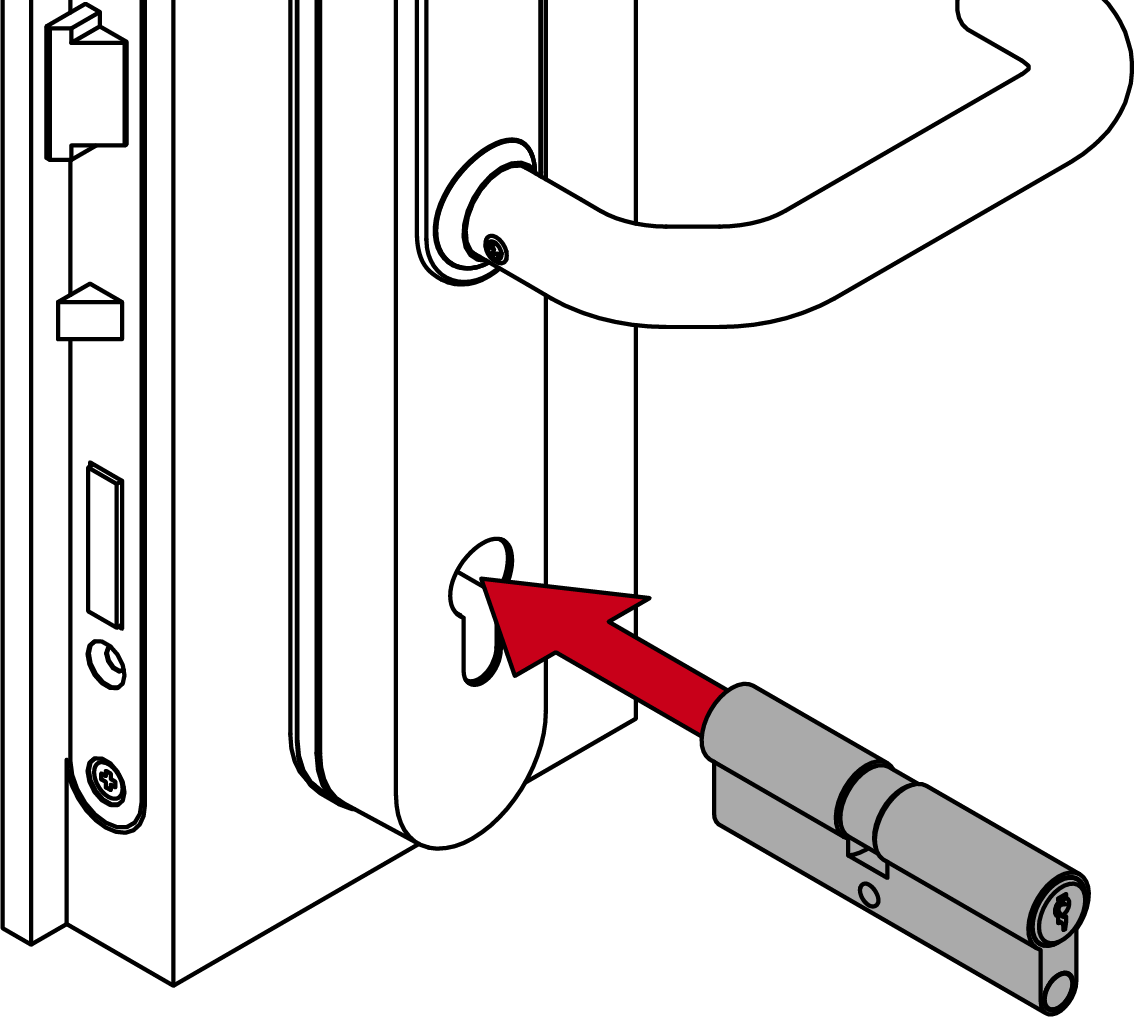

- Setzen Sie einen Schließzylinder ein.
HINWEIS
Auflagen der Schutzbeschlag-Zulassung
Die Zulassung des SmartHandle AX Advanced ist an Auflagen gebunden:
- Achten Sie auf die Schutzklasse des Schließzylinders.

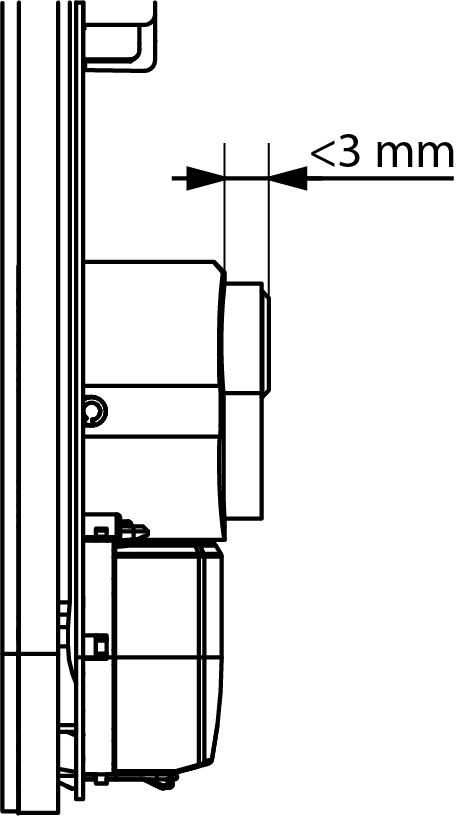

- Das Gehäuse des Schließzylinders darf maximal 3 mm über das Zylinder-Schutzprofil überstehen.

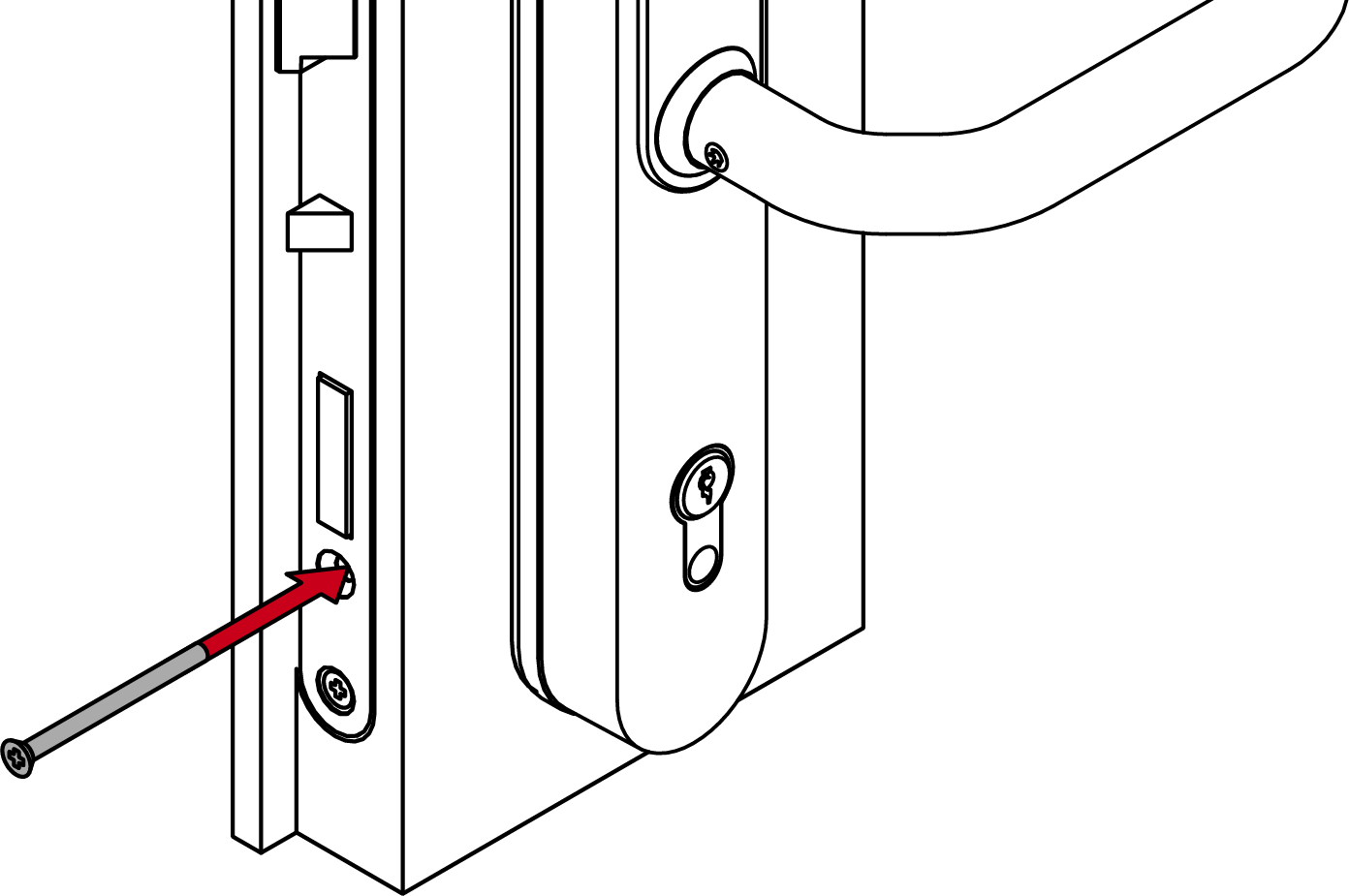

- Befestigen Sie den Schließzylinder mit einer Stulpschraube (PH2, Drehmoment 1,1 Nm).
- SmartHandle AX Advanced fertig montiert.
