Beschlag montieren - SmartHandle AX Advanced

HINWEIS

notice

Mittlere Befestigung optional

Die mittlere Befestigung ist optional. Das SmartHandle AX Advanced kann auch ohne diese Befestigung montiert werden.

  1. Verwenden Sie die mittlere Befestigung, wenn Sie erhöhte Ansprüche an die Stabilität haben.
  1. Tür vorgebohrt.
  2. PH2-Schraubendreher vorhanden.
  3. TX15-Schraubendreher vorhanden.
  4. Messschieber vorhanden.

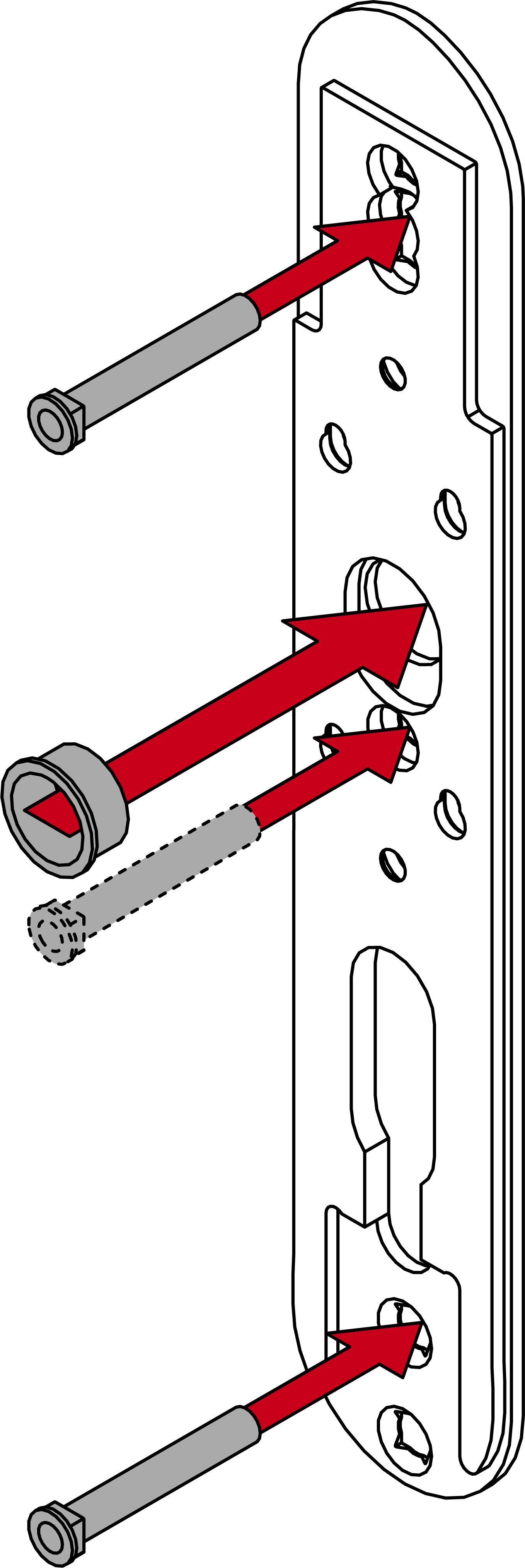

  1. Setzen Sie das Vierkant-Schutzröhrchen und die Hülsenmuttern in die Fixierplatte ein.

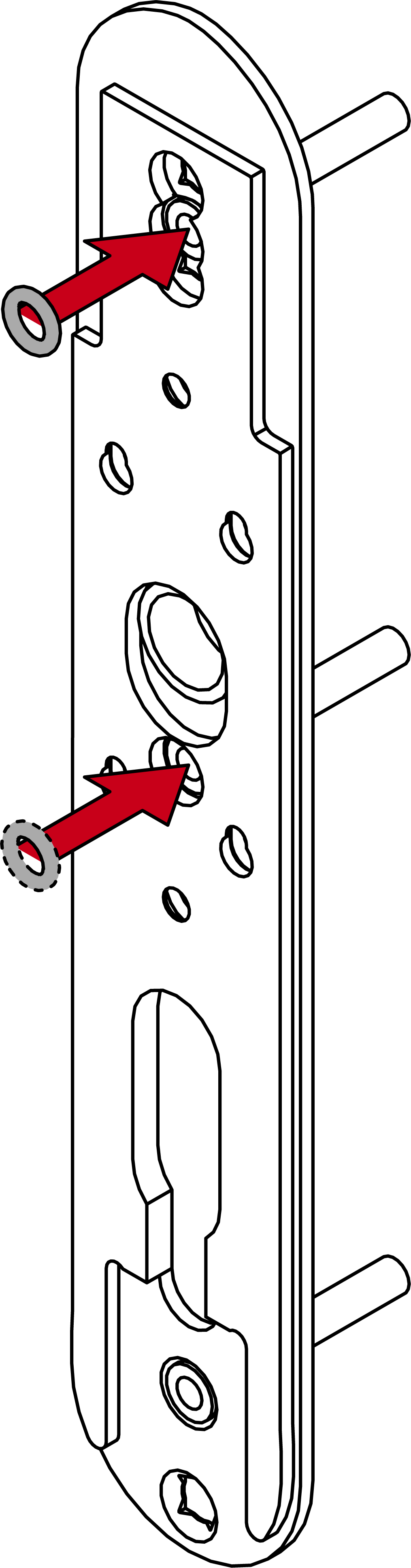

  2. Stecken Sie einen Abstandsring in die Öffnungen auf die mittlere und oberste Hülsenmutter.
  3. Für 7-mm-Vierkant: Setzen Sie den Adapterschuh in die Vierkant-Aufnahme des Modulträgers.
  4. Stecken Sie den Modulträger in die Fixierplatte.

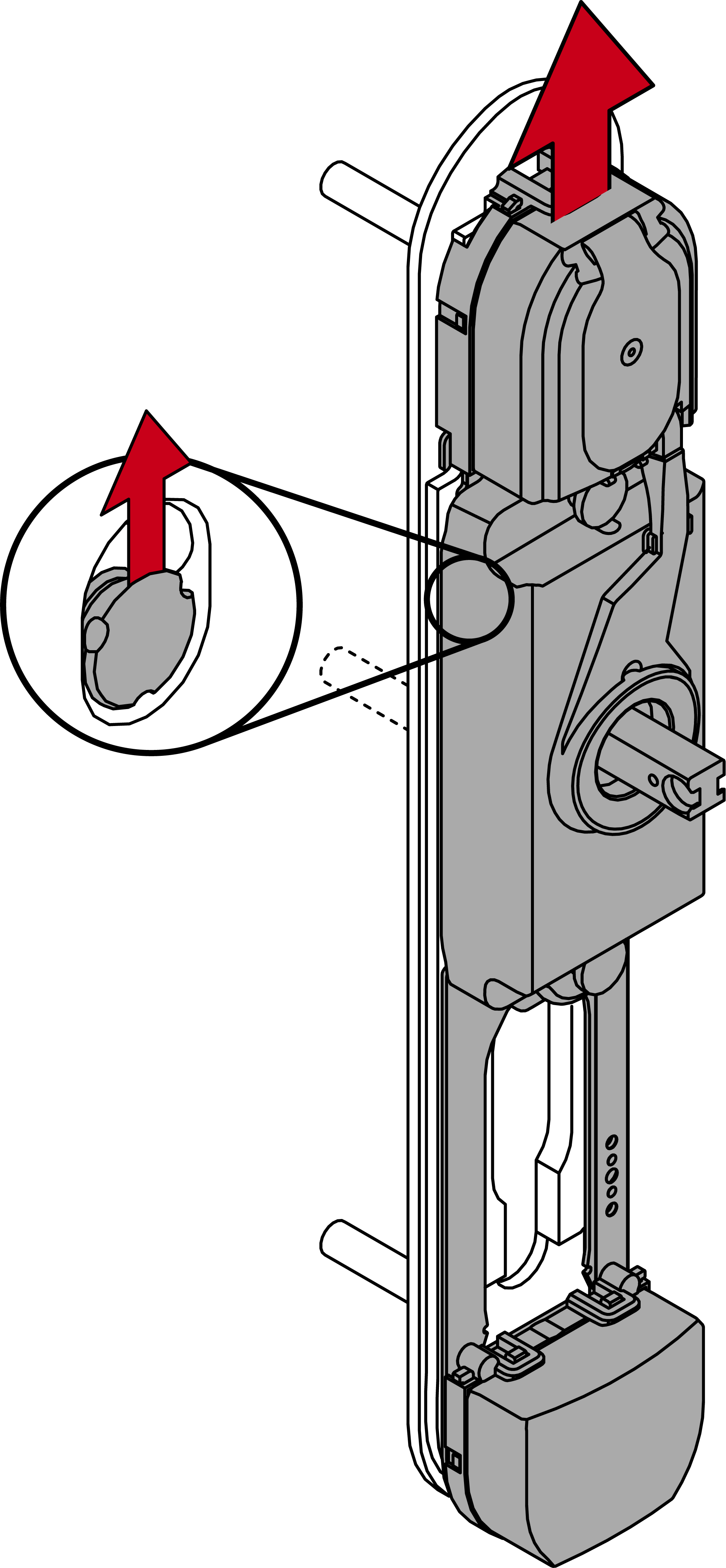

  5. Schieben Sie den Modulträger nach oben.
  6. Modulträger rastet ein.
  7. Schrauben Sie mit den 12-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).
  8. Für Nicht-MO: Setzen Sie den Blindzylinder ein.
  9. HINWEIS

    notice

    Blindzylinder mit Schraubendreher im Loch führen

    Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.

    1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
    2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
  10. Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).
  11. Messen Sie die Türdicke.
  12. Bereich

    Türdicke (mm)

    Schrauben

    S

    36 - 42

    M5×30

    S

    41 - 50

    M5×35

    S

    49 - 57

    M5×45

    M

    56 - 67

    M5×50

    M

    66 - 77

    M5×60

    L

    76 - 87

    M5×70

    L

    87 - 97

    M5×80

    X

    96 - 180

    M5 X

  13. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.
  14. Messen Sie die Gesamtlänge des Vierkants.
  15. Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).
  16. Bestimmen Sie die Position des O-Rings mit der Tabelle.
  17. Bereich

    Türdicke (mm)

    Vierkantlänge (mm)

    Ringposition

    S

    36 - 38

    94

    3

    S

    36 - 38

    104

    5

    S

    39 - 43

    94

    2

    S

    39 - 43

    104

    4

    S

    44 - 48

    94

    1

    S

    44 - 48

    104

    3

    S

    49 - 53

    104

    2

    S

    54 - 57

    104

    1

    M

    56 - 58

    114

    3

    M

    56 - 58

    124

    5

    M

    59 - 63

    114

    2

    M

    59 - 63

    124

    4

    M

    64 - 68

    114

    1

    M

    64 - 68

    124

    3

    M

    69 - 73

    124

    2

    M

    74 - 77

    124

    1

    L

    76 - 78

    134

    3

    L

    76 - 78

    144

    5

    L

    79 - 83

    134

    2

    L

    79 - 83

    144

    4

    L

    84 - 88

    134

    1

    L

    84 - 88

    144

    3

    L

    89 - 93

    144

    2

    L

    94 - 97

    144

    1

    XL

    96 - 180

    O-Ring liegt 30-35 mm vom abgesägten Ende des Vierkants.

  18. Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.
  19. Stecken Sie die Außenseite des Vierkants in den Beschlag.
  20. Für X: Stecken Sie die Schrauben durch die innenseitige Fixierplatte und schrauben Sie sie mit der Gewindemuffe und der Gewindestange zusammen.
  21. Stecken Sie die innenseitige Fixierplatte und die Montagescheibe auf den Vierkant.
  22. Mit der Montagescheibe werden Fixierplatte und Vierkant zueinander ausgerichtet.
  23. Schrauben Sie nach dem Ausrichten die innenseitige Fixierplatte mit den ermittelten Schrauben fest (PH2, Drehmoment 1,1 Nm).
  24. Ziehen Sie die Montagescheibe wieder vom Vierkant ab.
  25. Schieben Sie den O-Ring auf die berechnete Rille.
  26. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innendrücker, dass die Aussparung zur Madenschraube zeigt.
  27. Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
  28. Setzen Sie das Federelement entsprechend ein.
  29. Für eckige oder gekröpfte innenseitige Drücker (*B, *D, *E, *F): Schieben Sie das Cover auf den Innendrücker, bevor Sie diesen festschrauben.

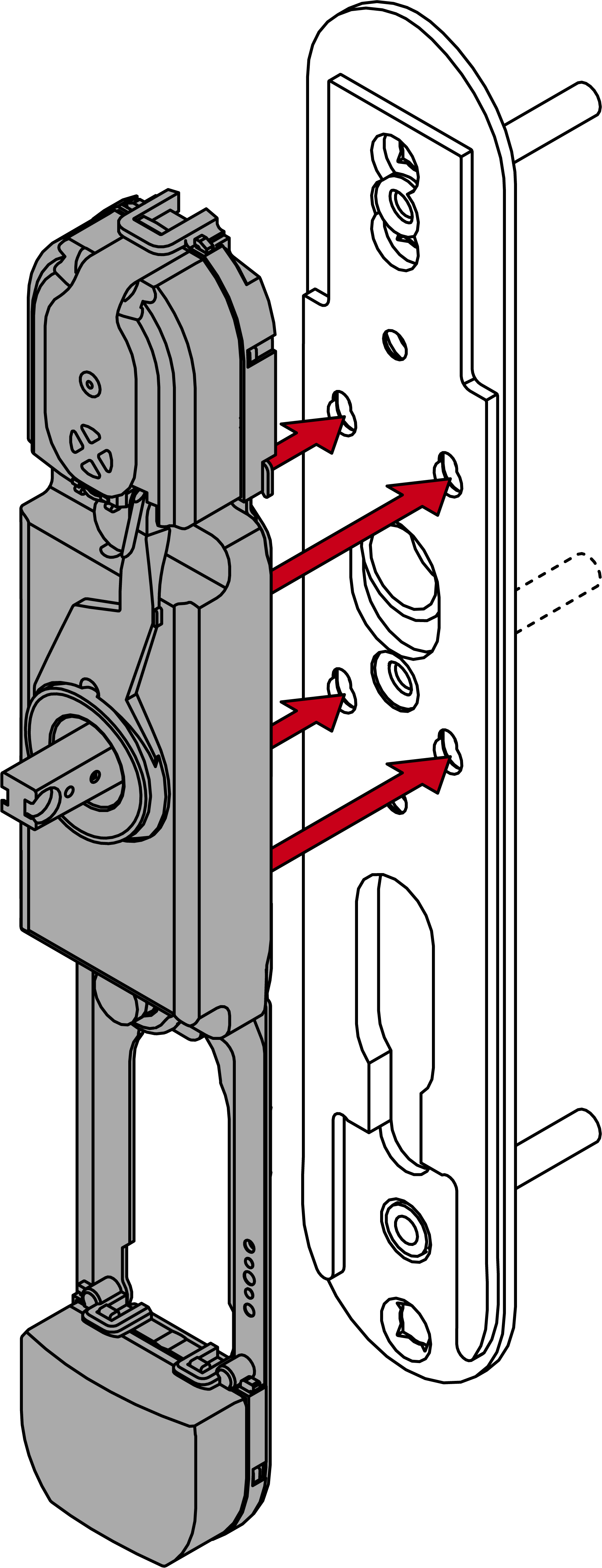

  30. Schrauben Sie mit den 12-mm-Schrauben die Innendrücker-Einheit auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).

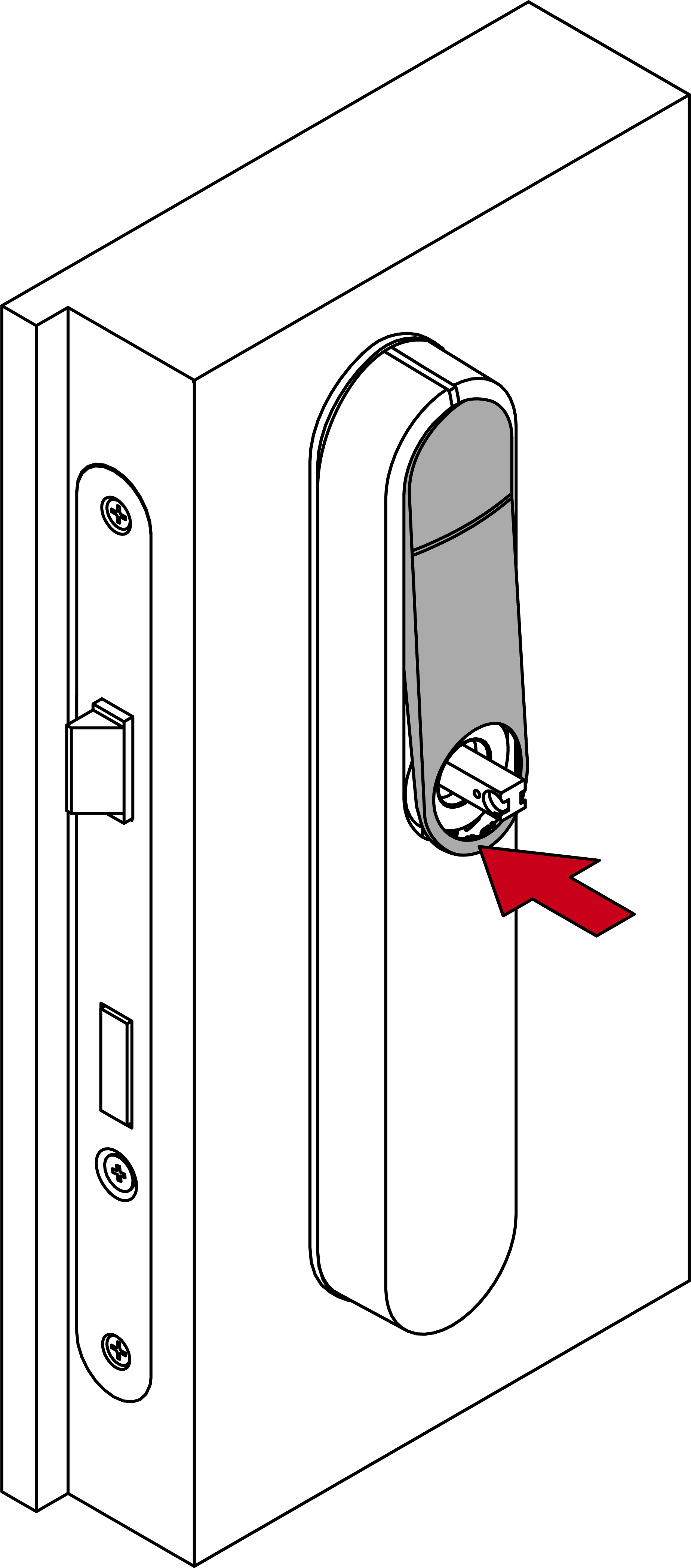

  31. Schrauben Sie den Drücker mit der Madenschraube fest (TX15, Drehmoment: 5,0 Nm).
  32. Für eckige oder gekröpfte innenseitige Drücker (*B, *D, *E, *F): Drehen Sie das Cover wieder gerade.
  33. Haken Sie das Cover oben ein und drücken Sie es fest, bis es einrastet.

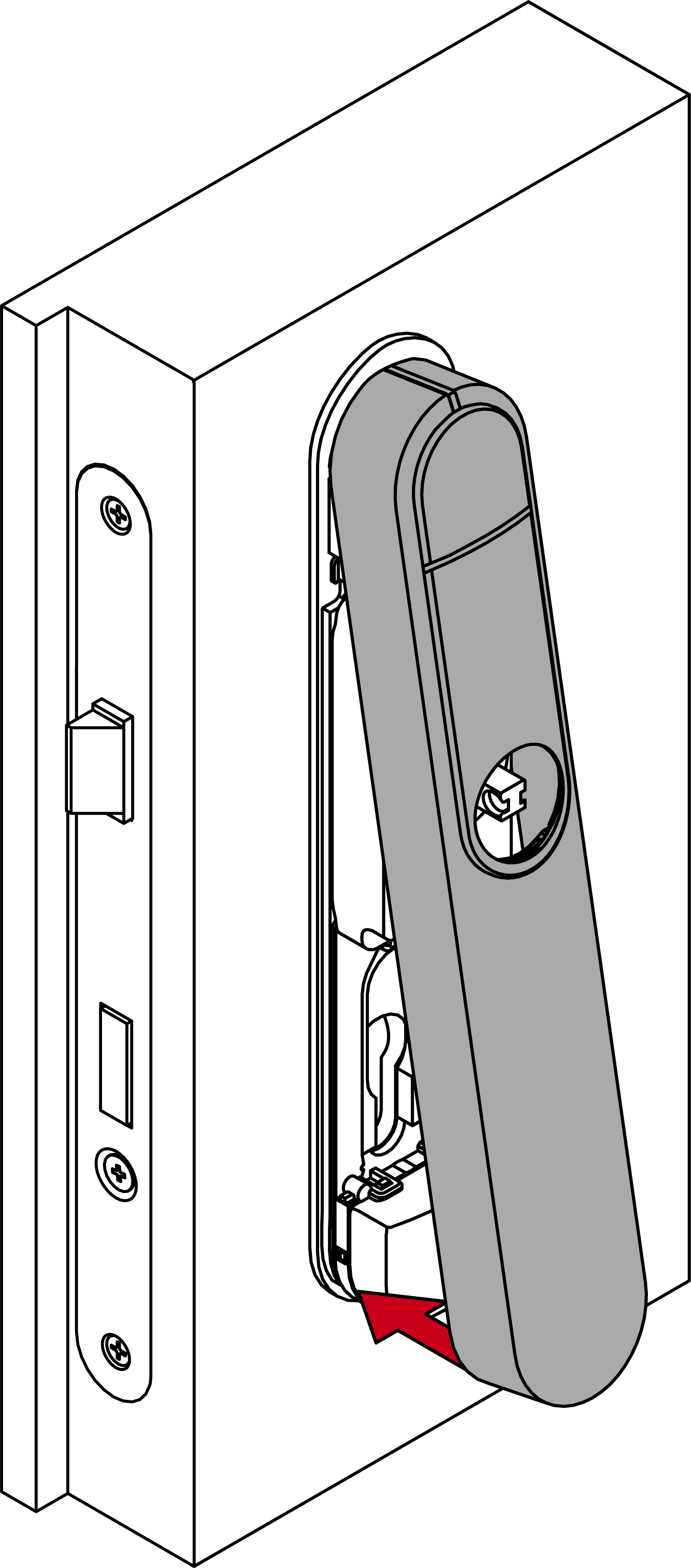

  34. Drücken Sie unten auf das Cover, um es zu schließen.
  35. Verschrauben Sie mit den ermittelten Schrauben die innenseitige Fixierplatte mit dem Außenteil (PH2, Drehmoment 1,1 Nm).
  36. Setzen Sie das Cover oben auf der Fixierplatte an.
  37. Klappen Sie das Cover nach unten zu.

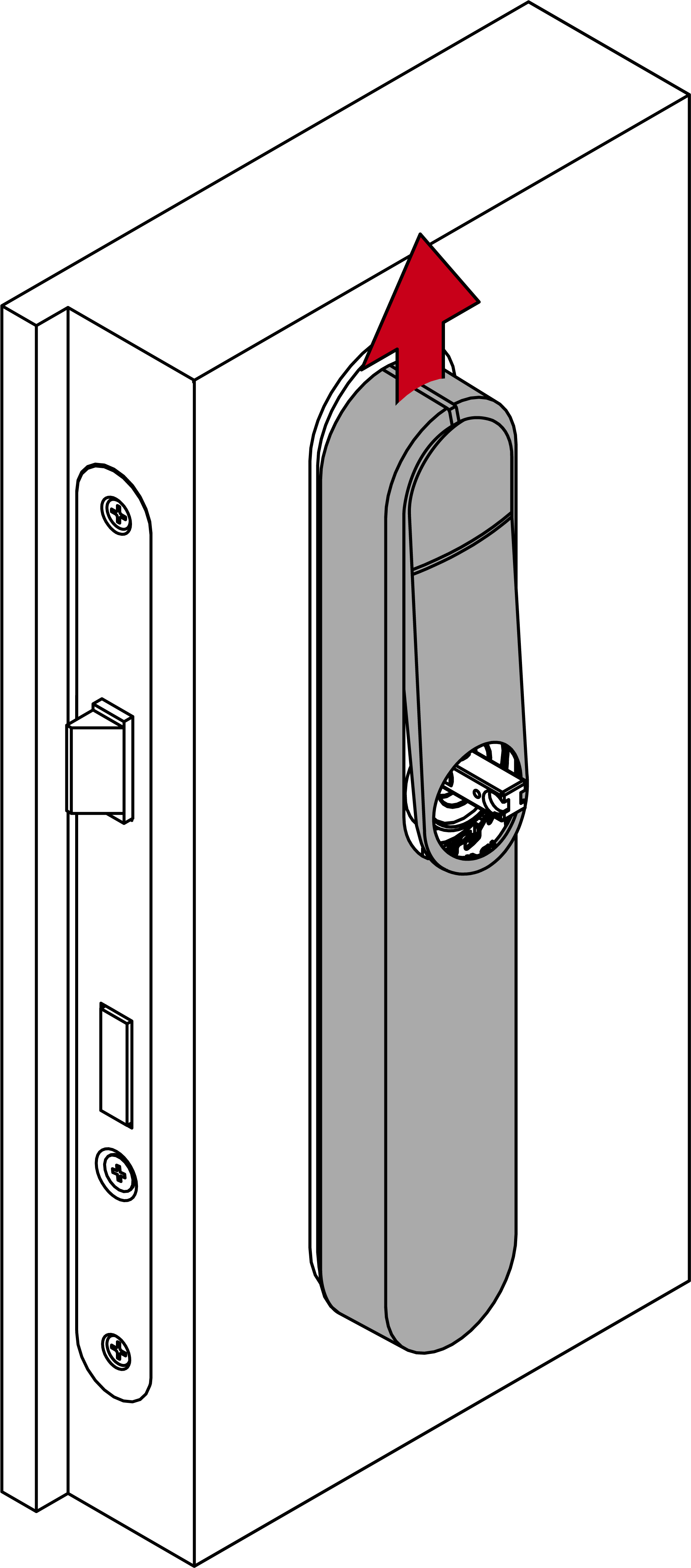

  38. Schieben Sie das Cover nach oben.
  39. Drücken Sie das Inlay fest.

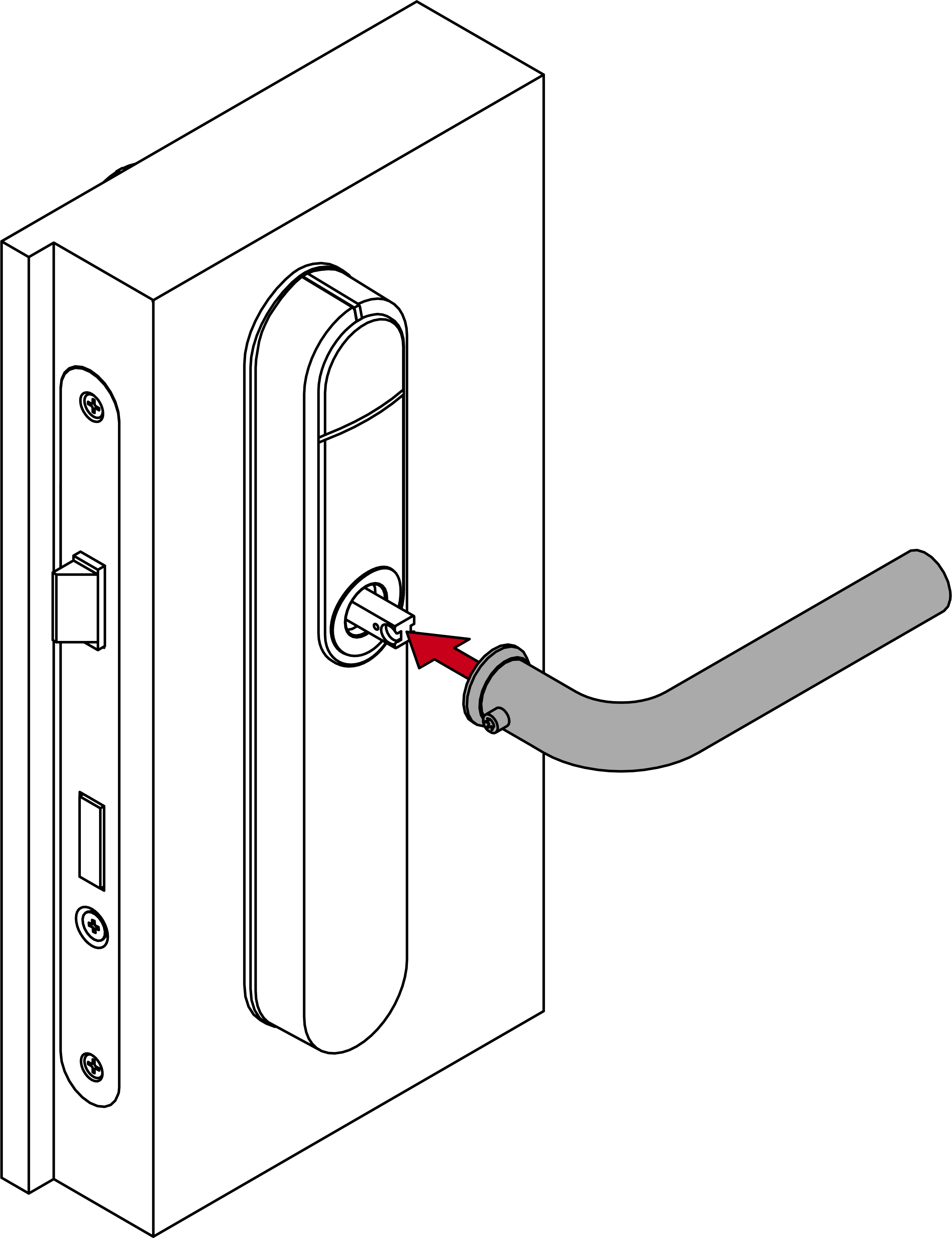

  40. Stecken Sie den Außendrücker auf.

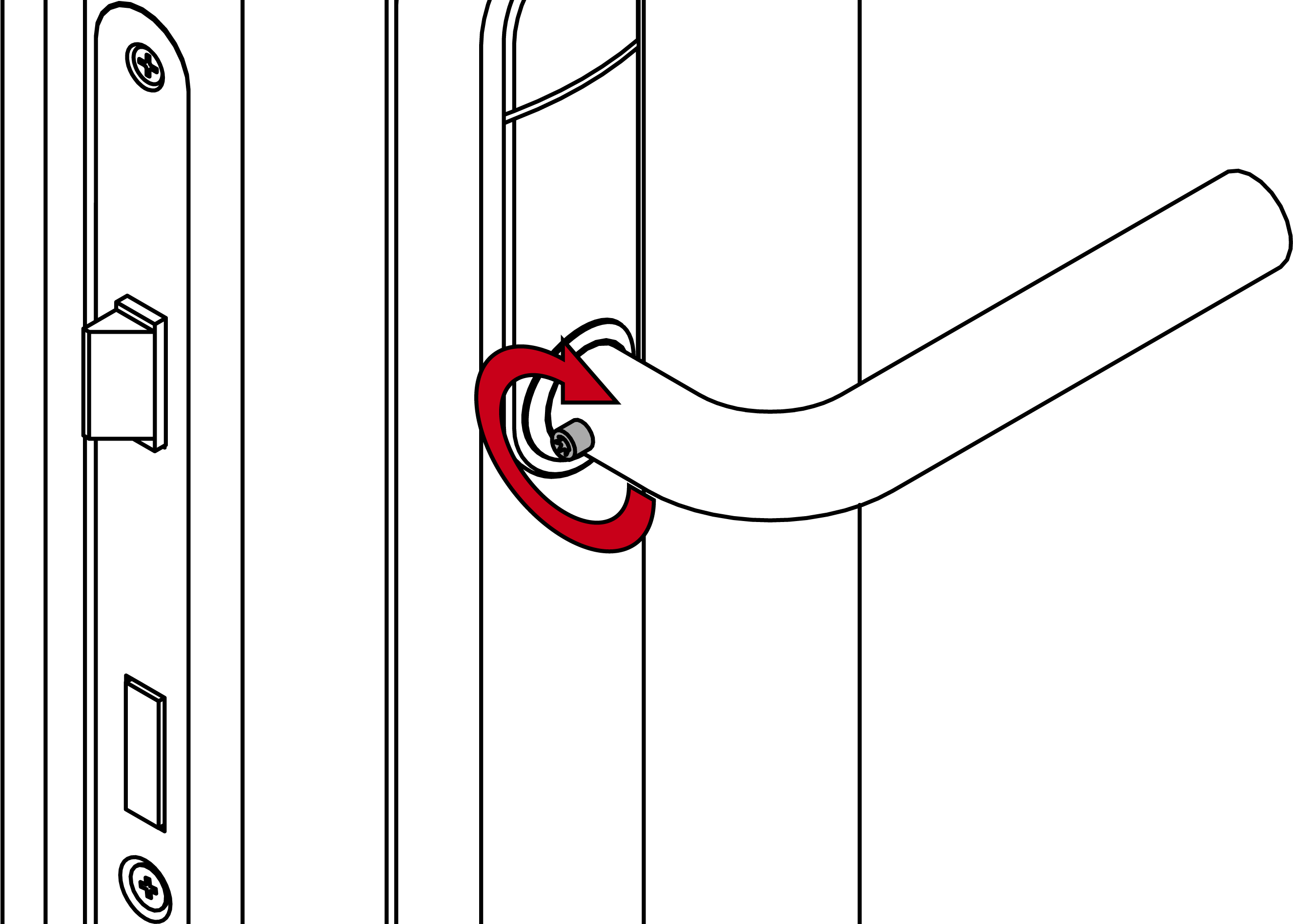

  41. Schrauben Sie mit der Madenschraube den Außendrücker fest (TX15, Drehmoment 5,0 Nm).

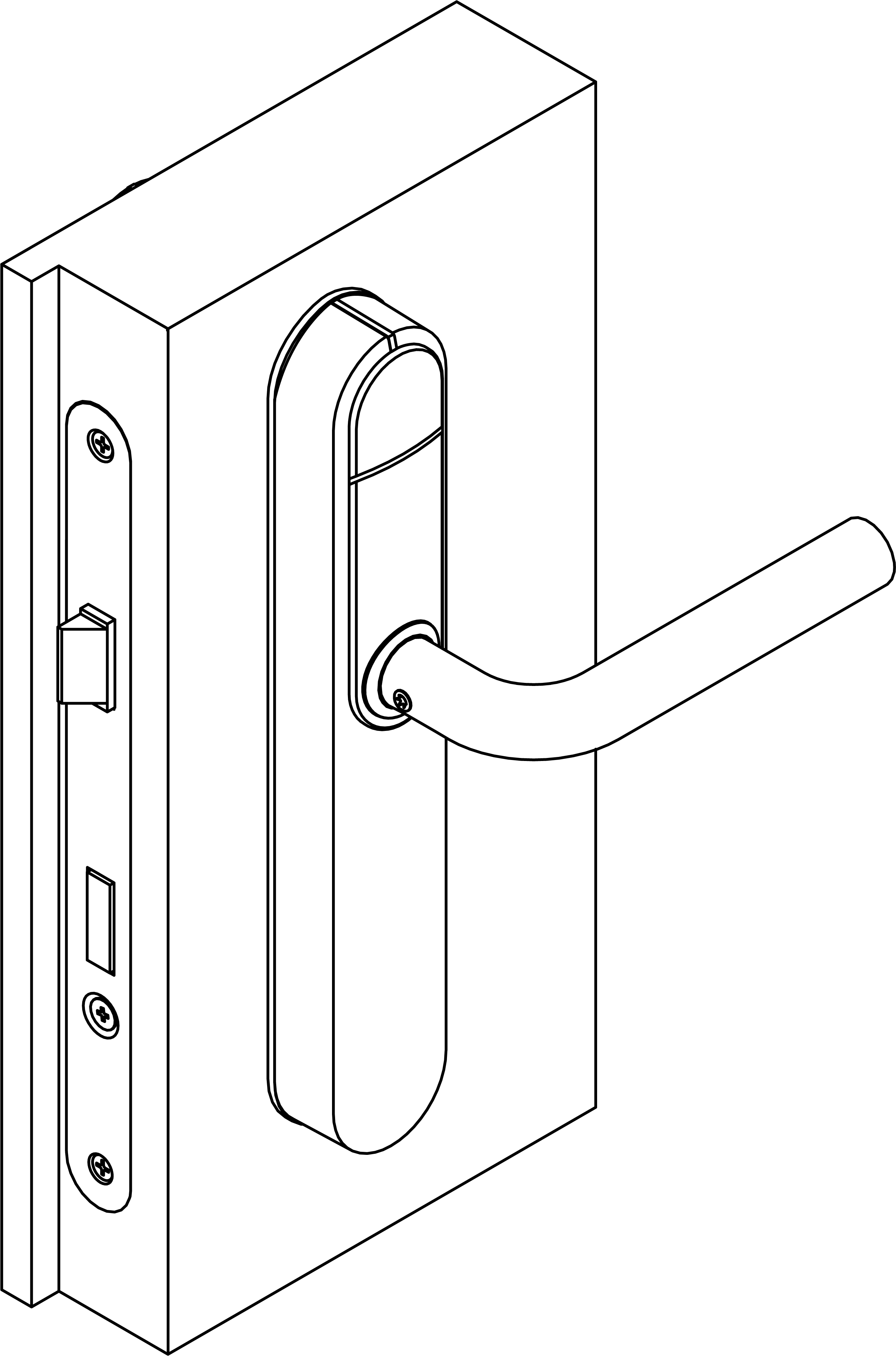

  1. SmartHandle AX Advanced fertig montiert.
