Tür vorbereiten (Bohrschablone) - SmartHandle AX Advanced

  1. Stift oder Anreißnadel vorhanden.
  2. Bohrmaschine vorhanden.
  3. Geeigneter Bohrer vorhanden (Ø 7 mm).
  4. PH2-Schraubendreher vorhanden.
  1. Stecken Sie den Vierkant in das Einsteckschloss.

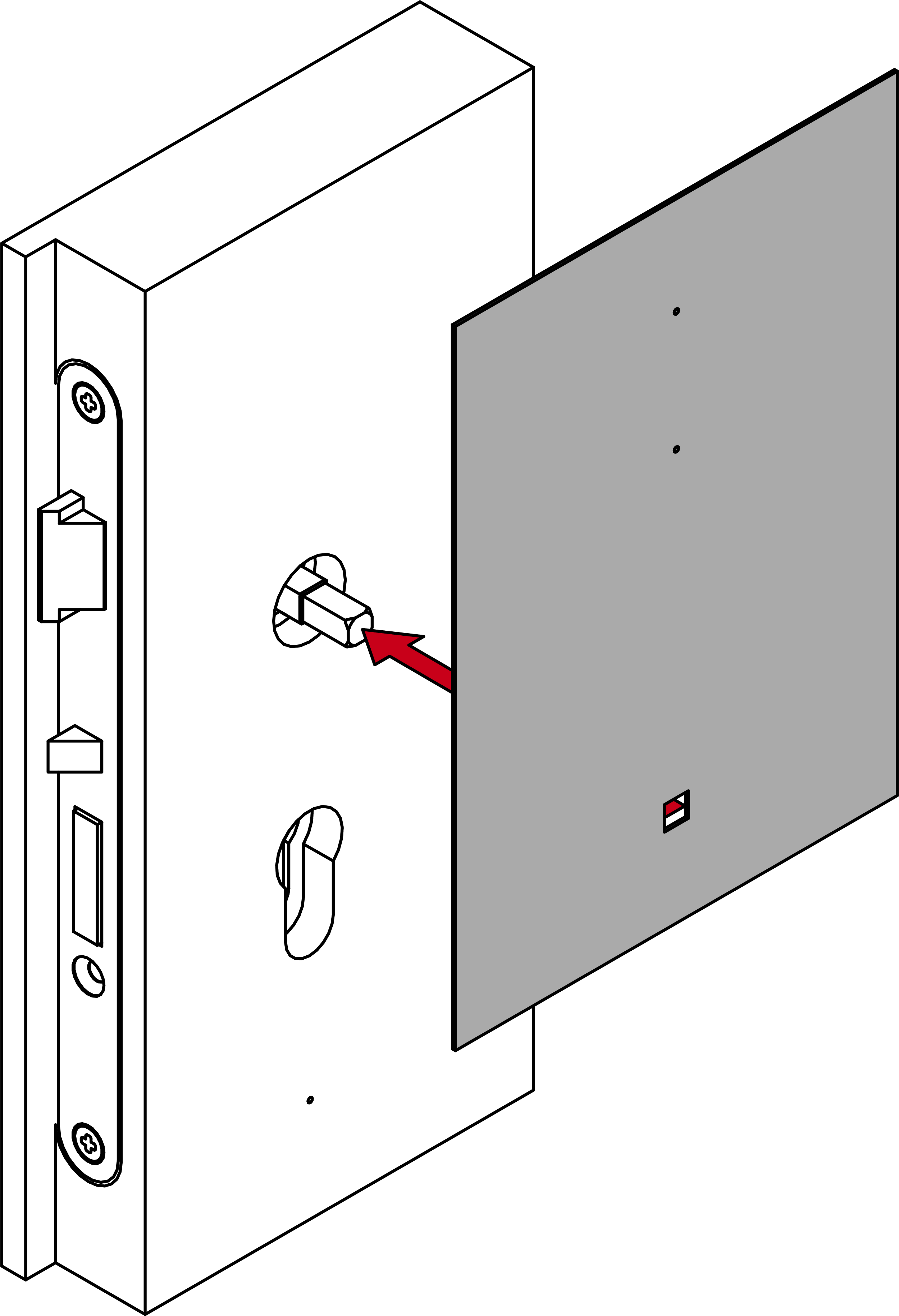

  3. Stecken Sie die Bohrschablone auf den Vierkant.
  5. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senkrecht aus.

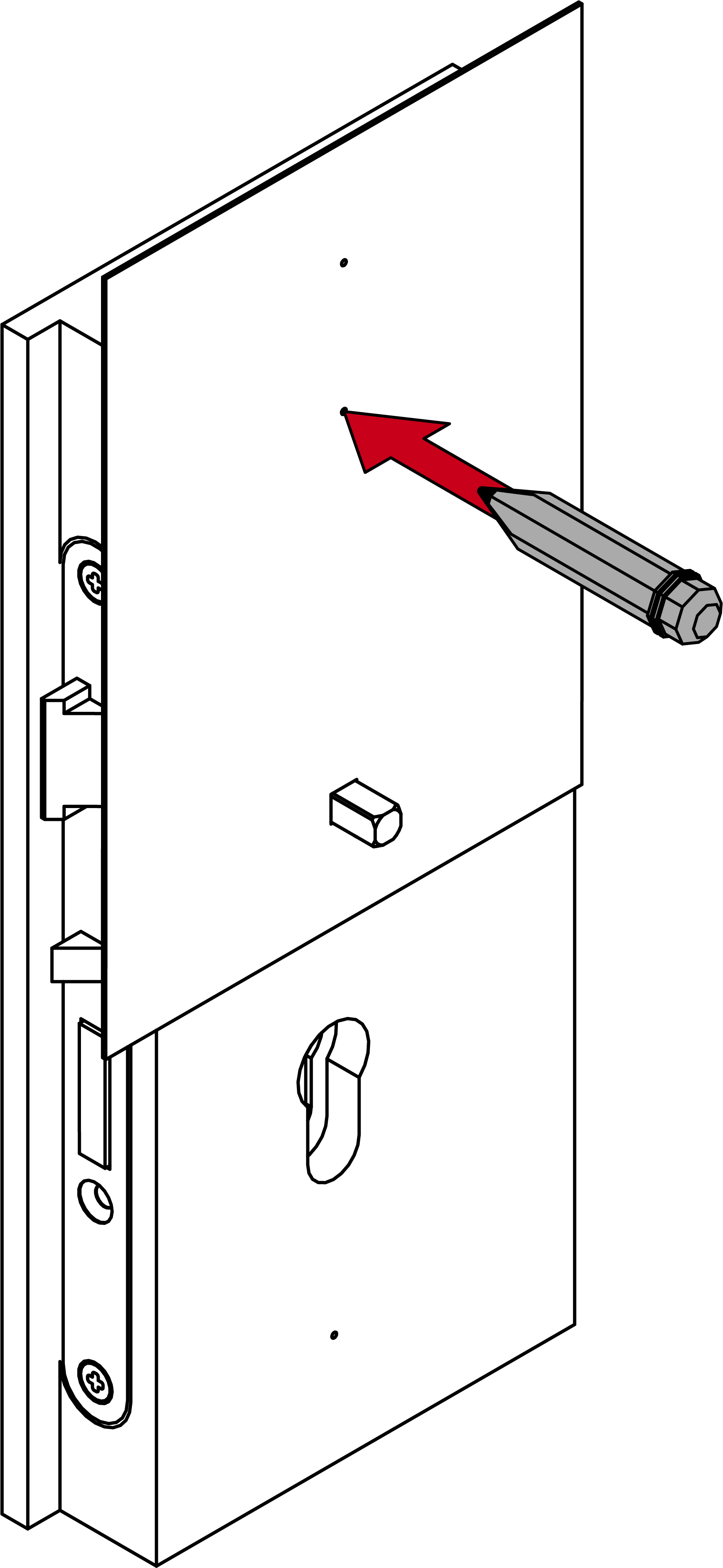

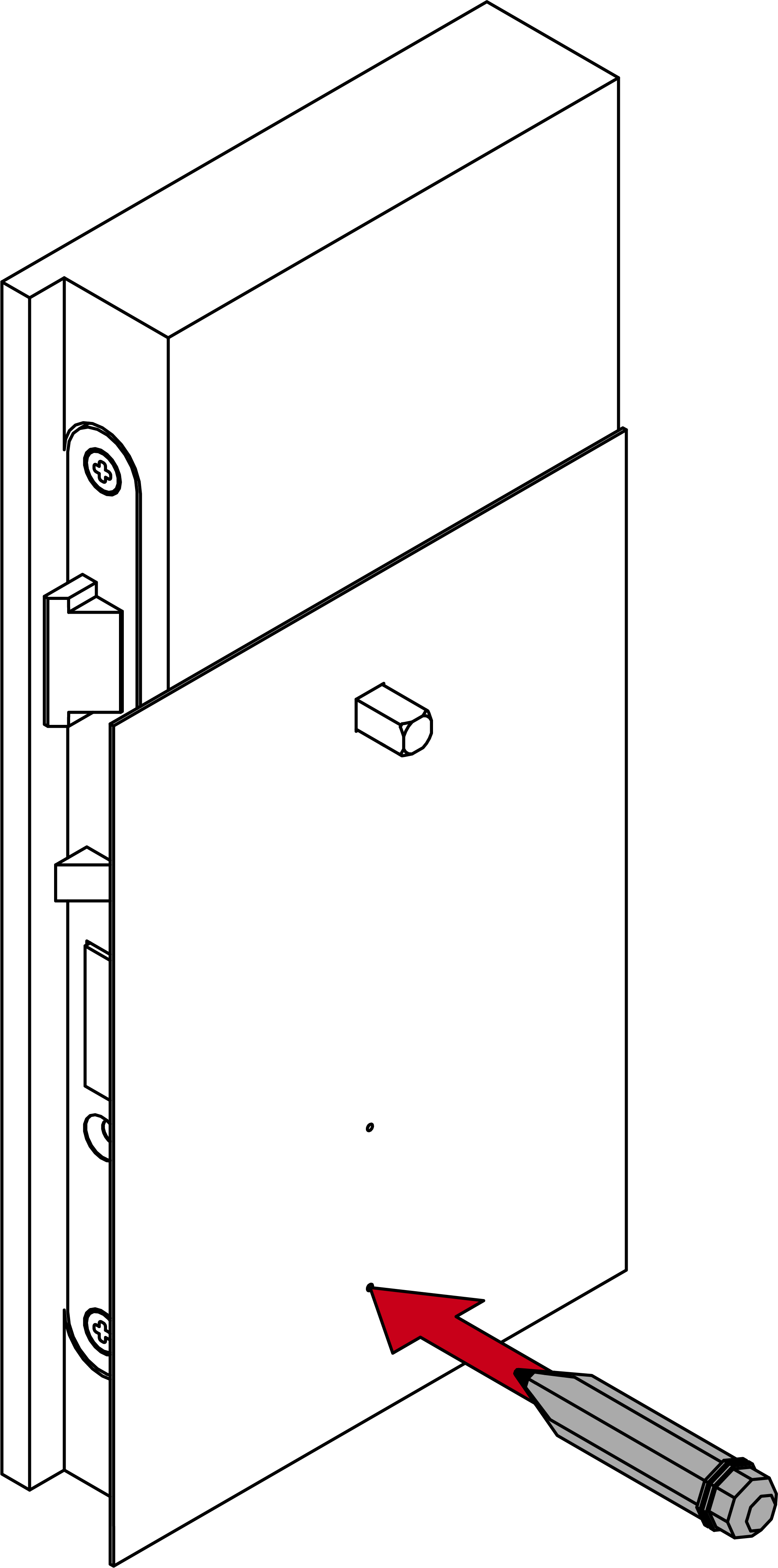

  6. Markieren Sie die Bohrlöcher mit der Markierung 1.

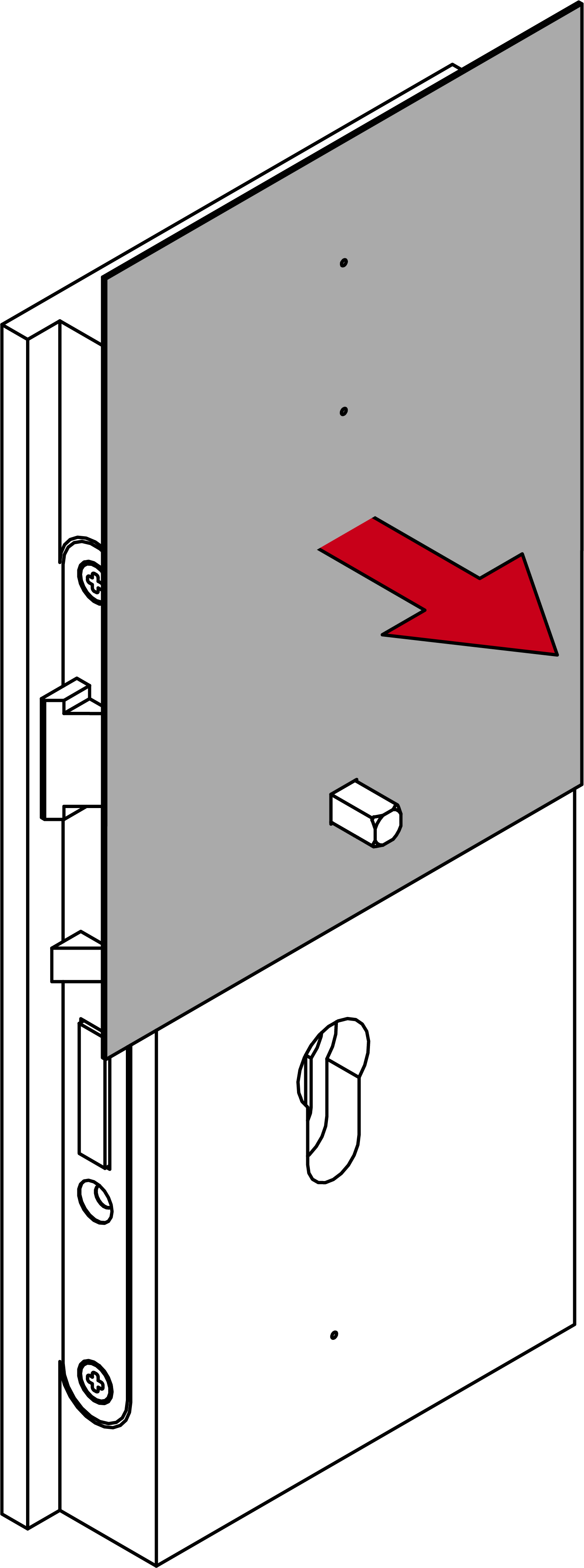

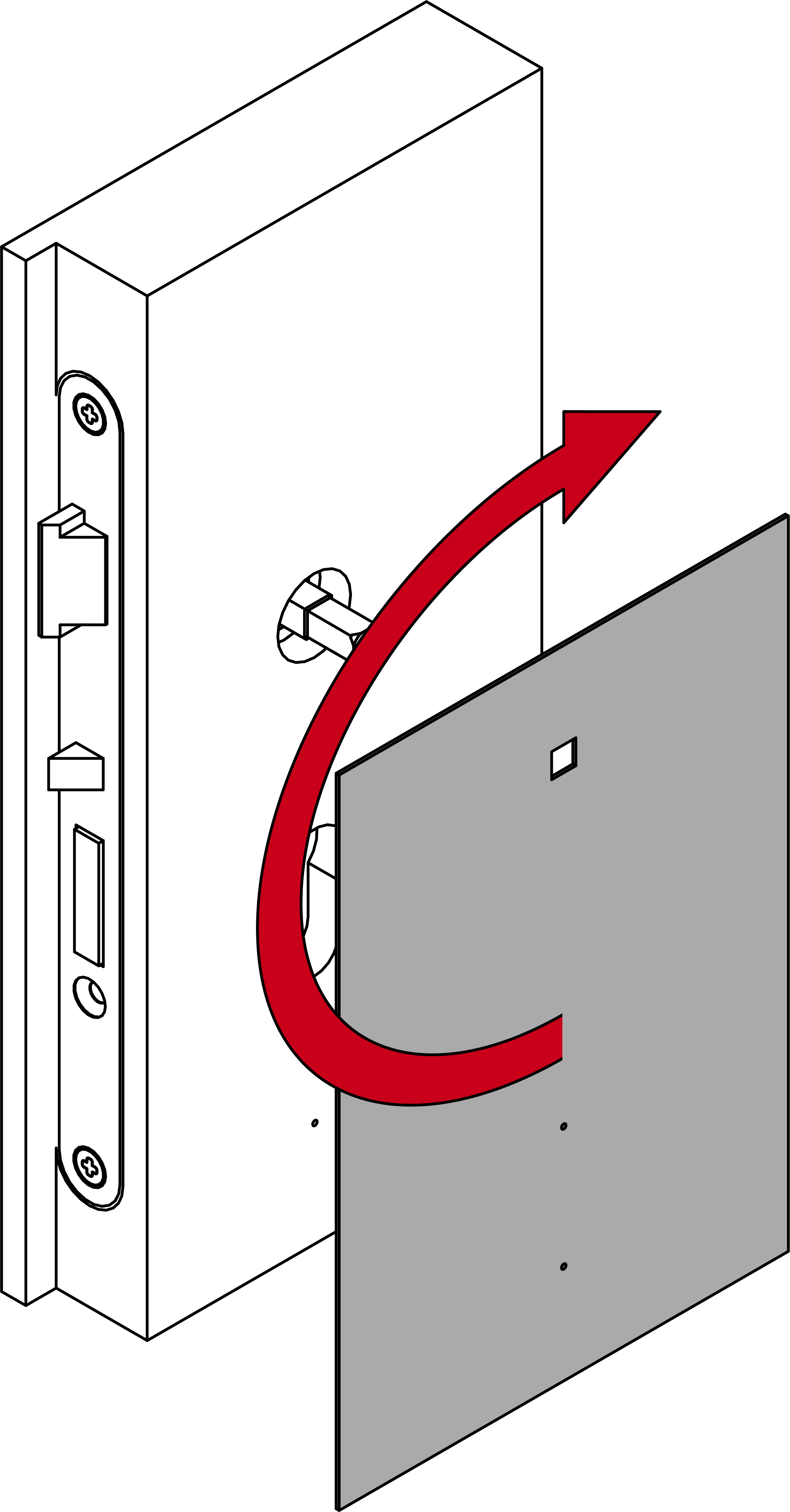

  8. Entfernen Sie die Bohrschablone und drehen Sie sie um 180 Grad.

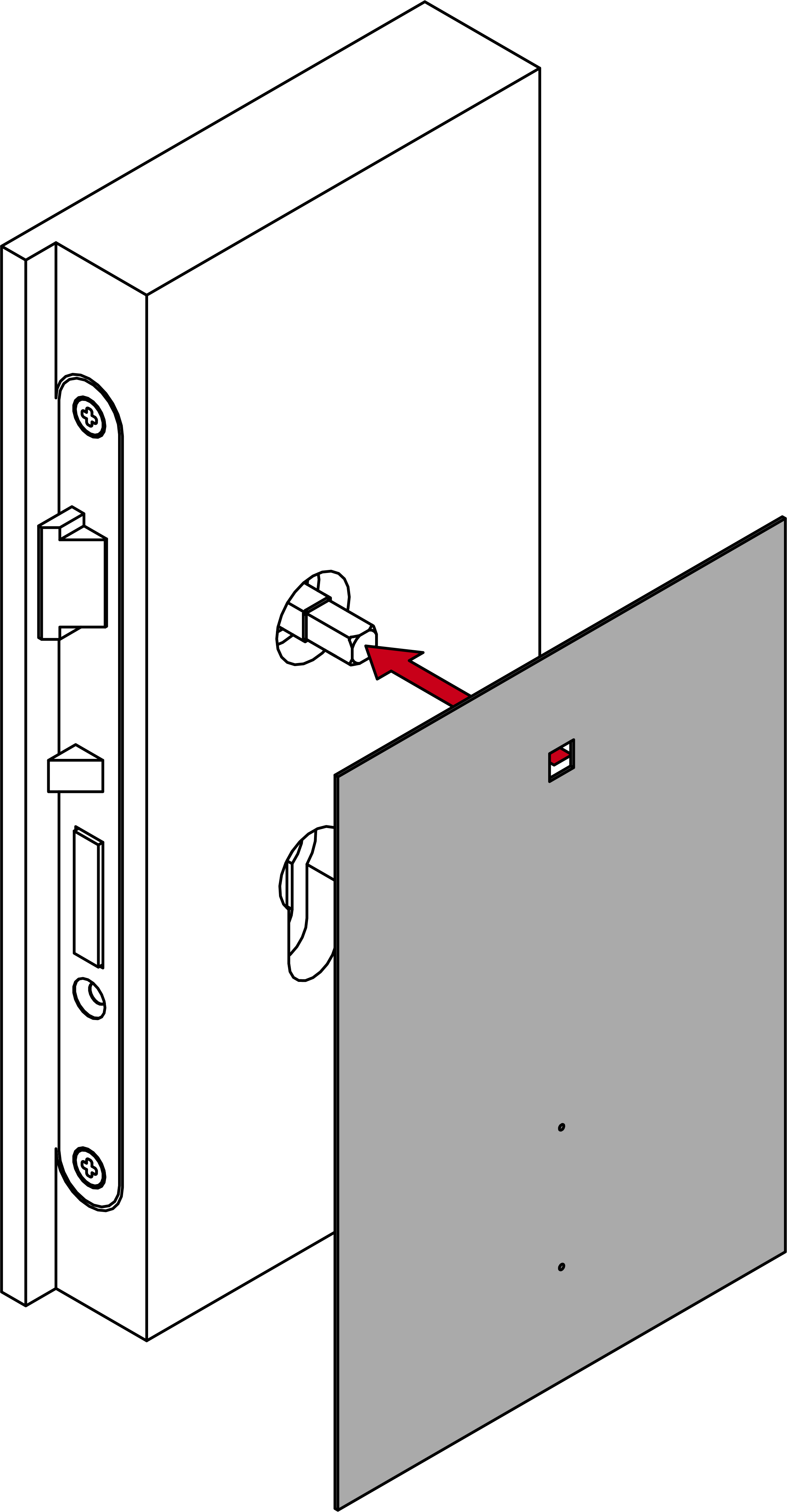

  11. Stecken Sie die Bohrschablone auf den Vierkant.
  13. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senkrecht aus.
  14. Markieren Sie das Bohrloch mit der Markierung 2.

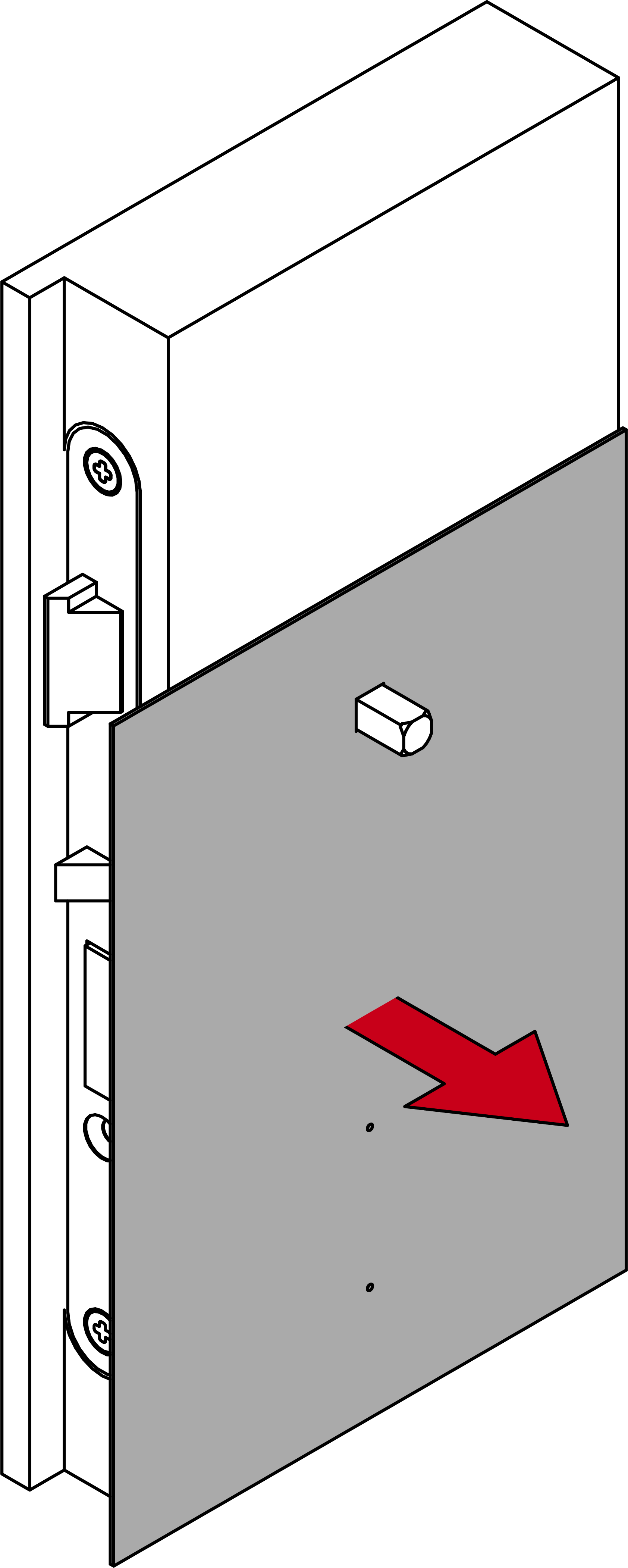

  16. Entfernen Sie die Bohrschablone und den Vierkant.

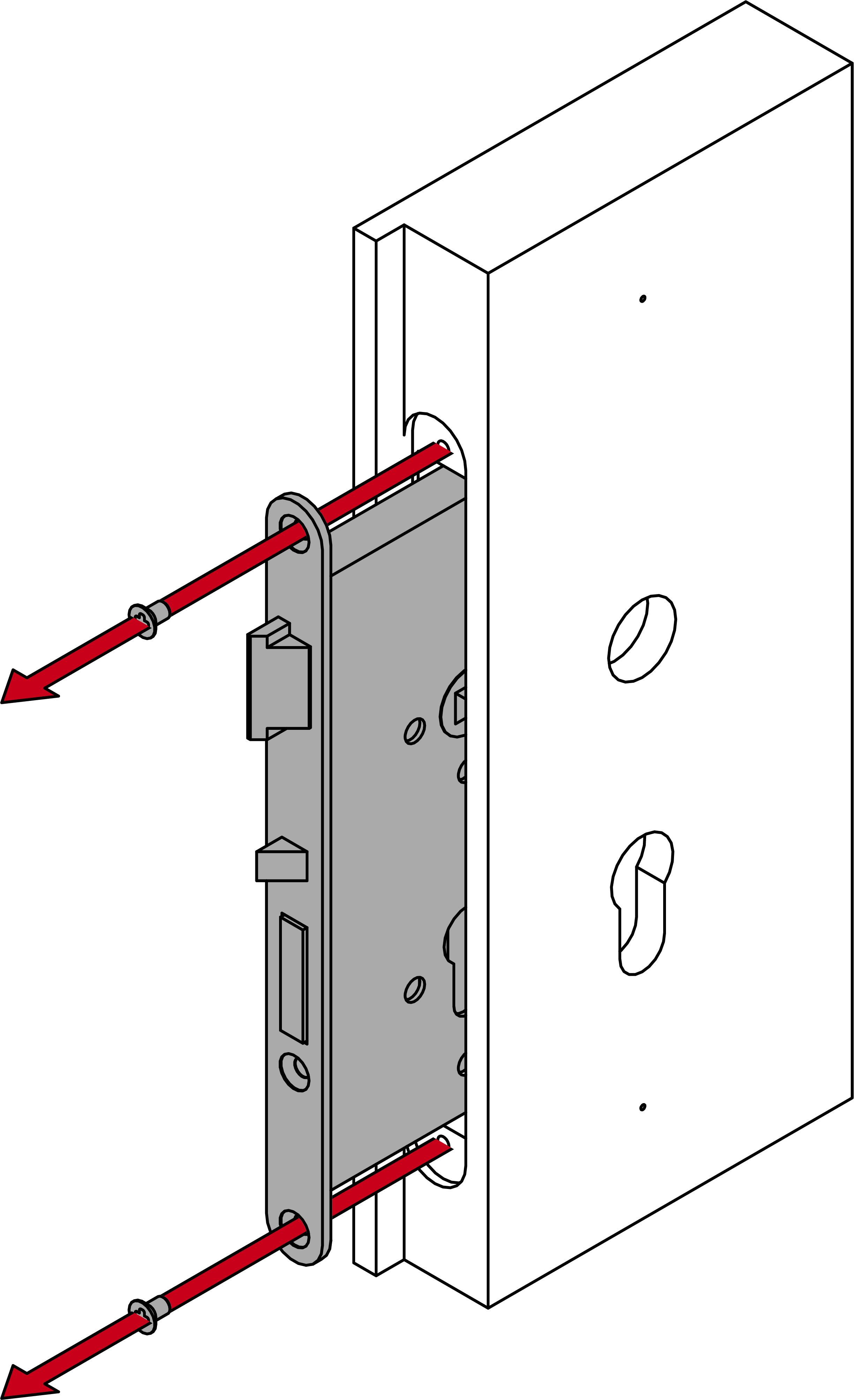

  19. Bauen Sie das Einsteckschloss aus.

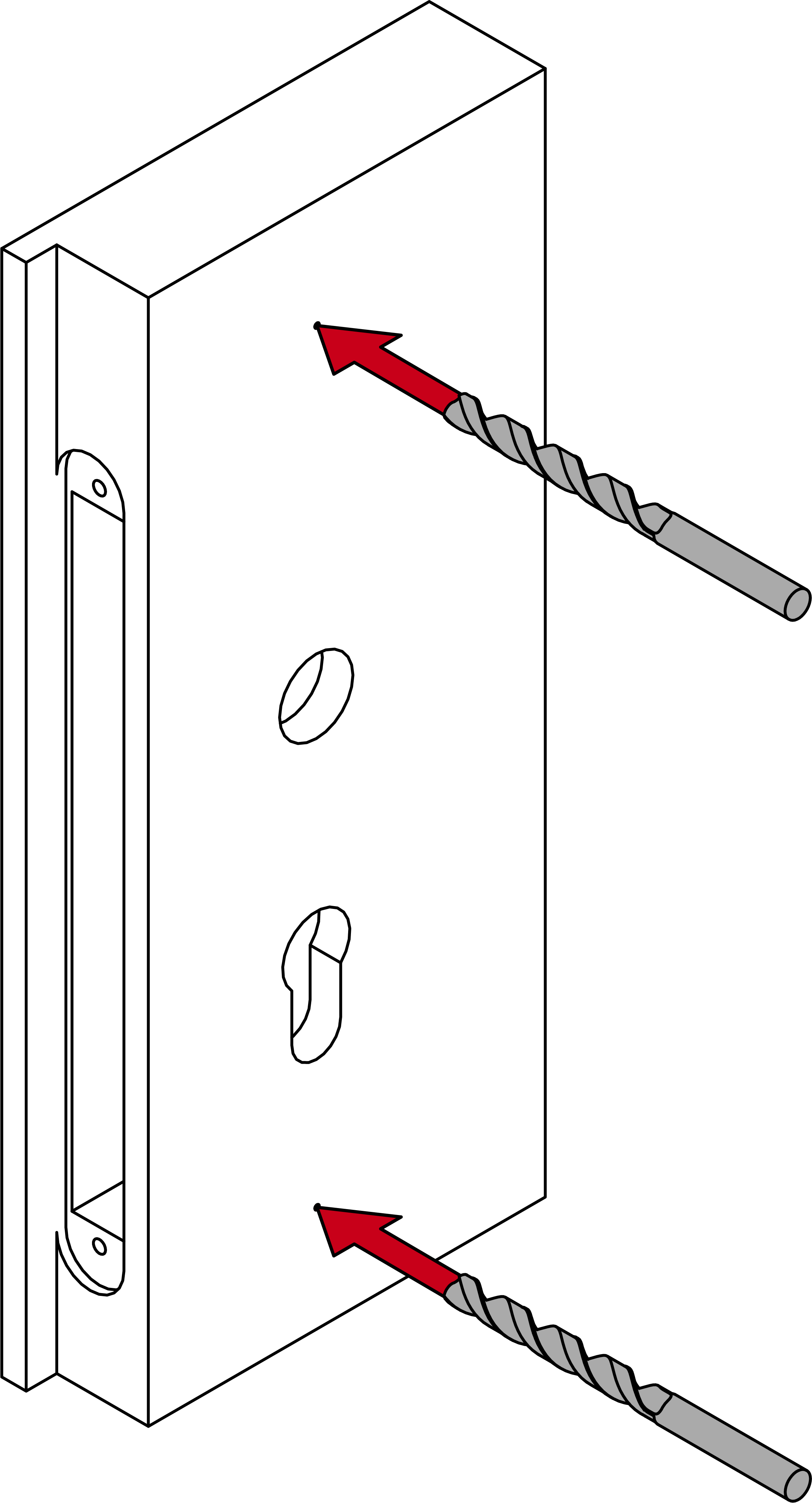

  21. Bohren Sie die benötigten Löcher.

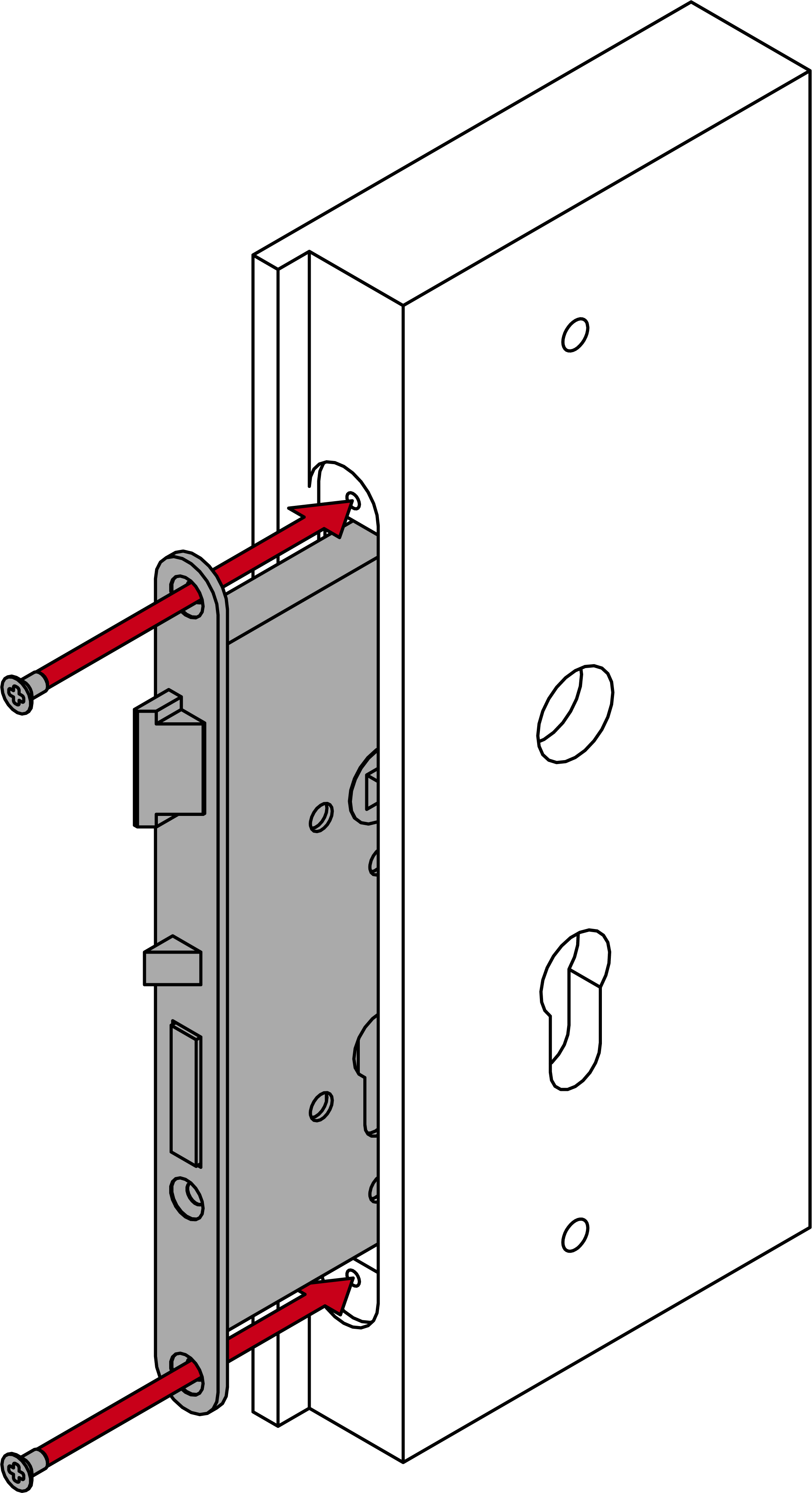

  23. Bauen Sie das Einsteckschloss ein.
