Beschlag montieren - SmartHandle AX Advanced
- Tür vorgebohrt.
- Blindnietmutternzange vorhanden.
- PH2-Schraubendreher vorhanden.
- TX15-Schraubendreher vorhanden.
- Messschieber vorhanden.

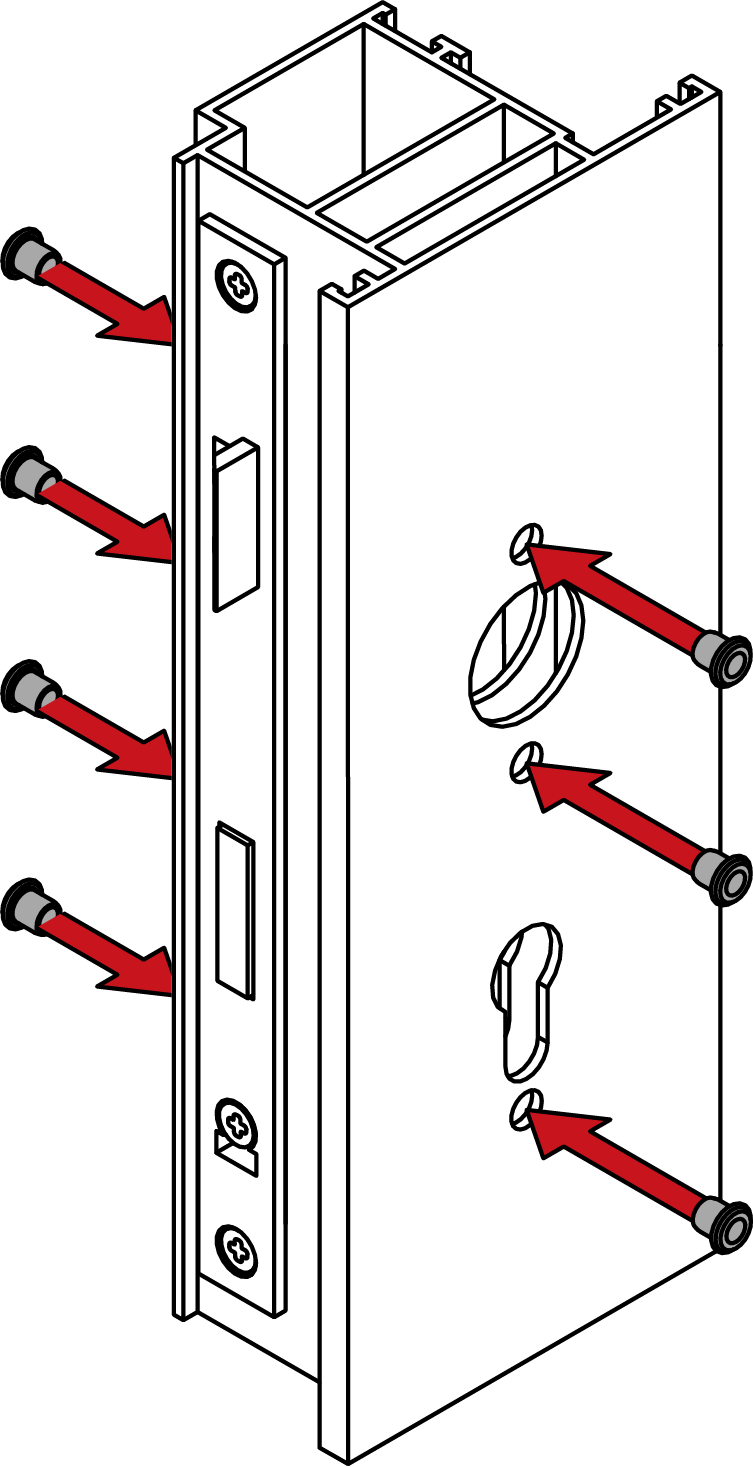

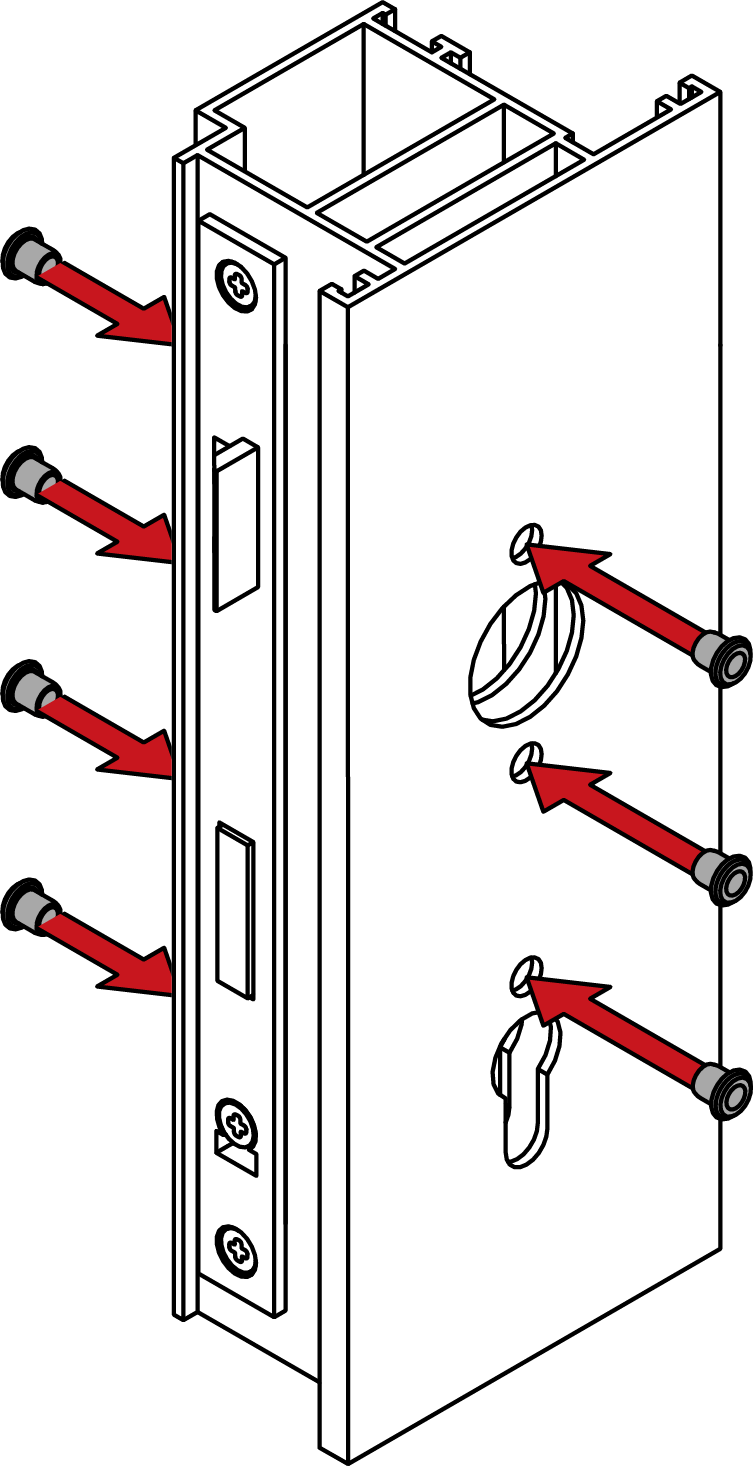

- Montieren Sie die Blindnietmuttern in den vorgebohrten Löchern.
- Für Nicht-MO: Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.
- Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
- Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
- Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).
- Setzen Sie den Kunststoff-Adapter in die Fixierplatte ein.
- Schrauben Sie mit den 12-mm-Schrauben die Fixierplatte mit der Spitze nach oben auf die Tür-Außenseite (PH2, Drehmoment 3,0 Nm).

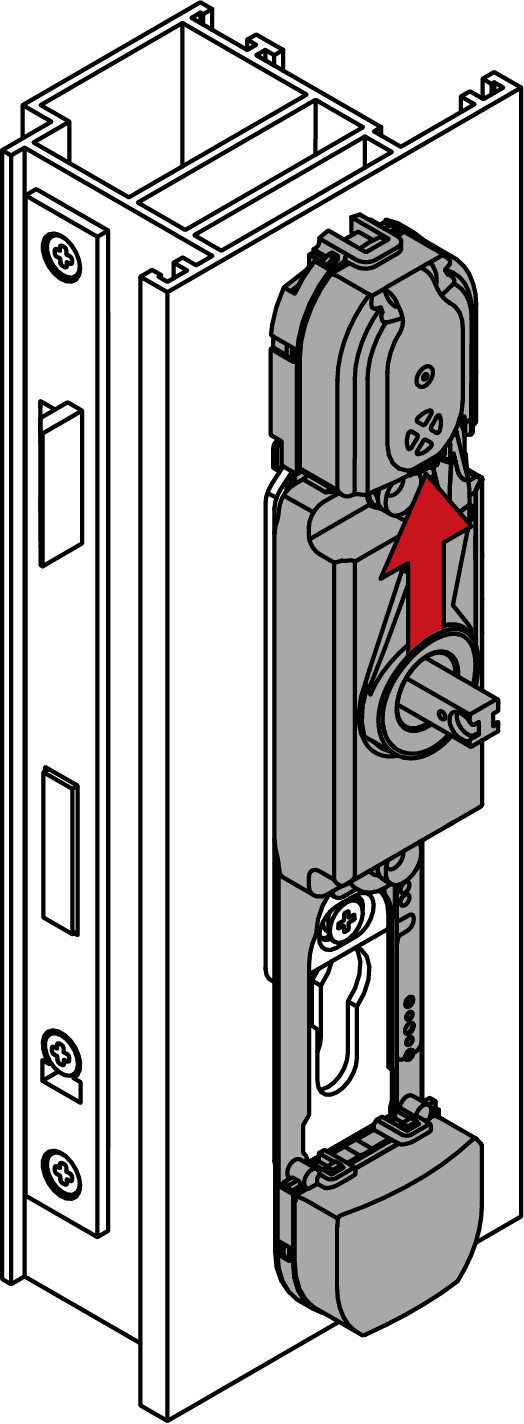

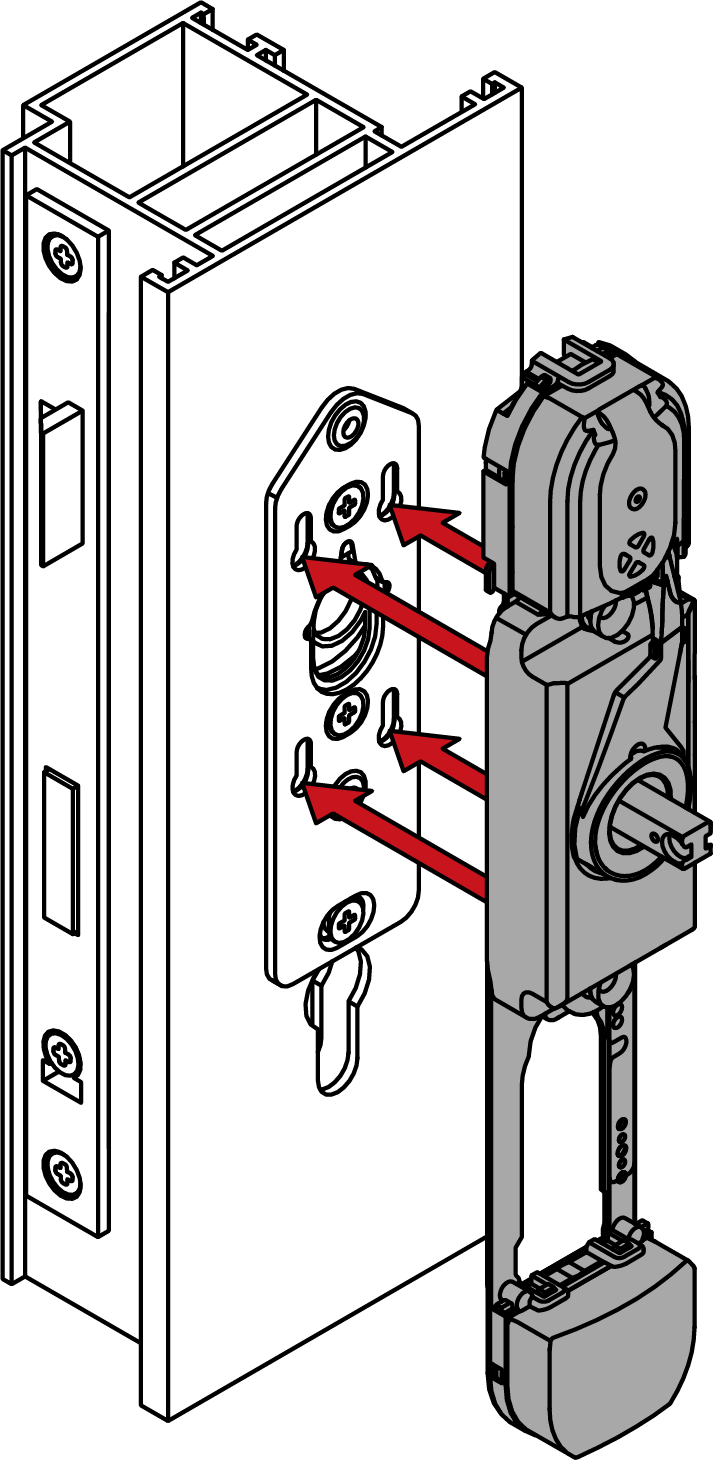

- Stecken Sie den Modulträger in die Fixierplatte.
- Schieben Sie den Modulträger nach oben.
- Modulträger rastet ein.

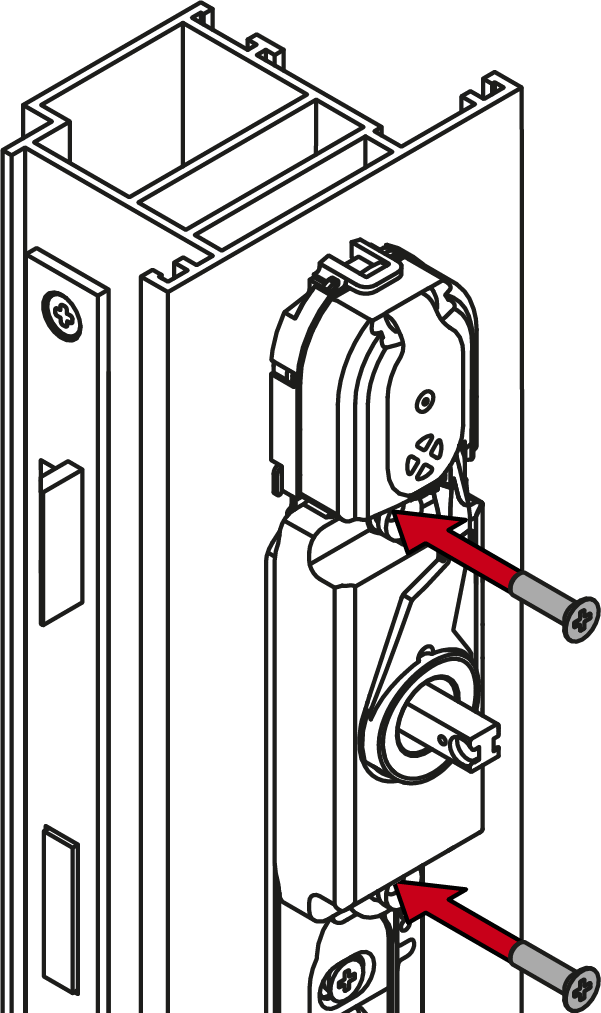

- Schrauben Sie mit den 18-mm-Schrauben den Modulträger auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).

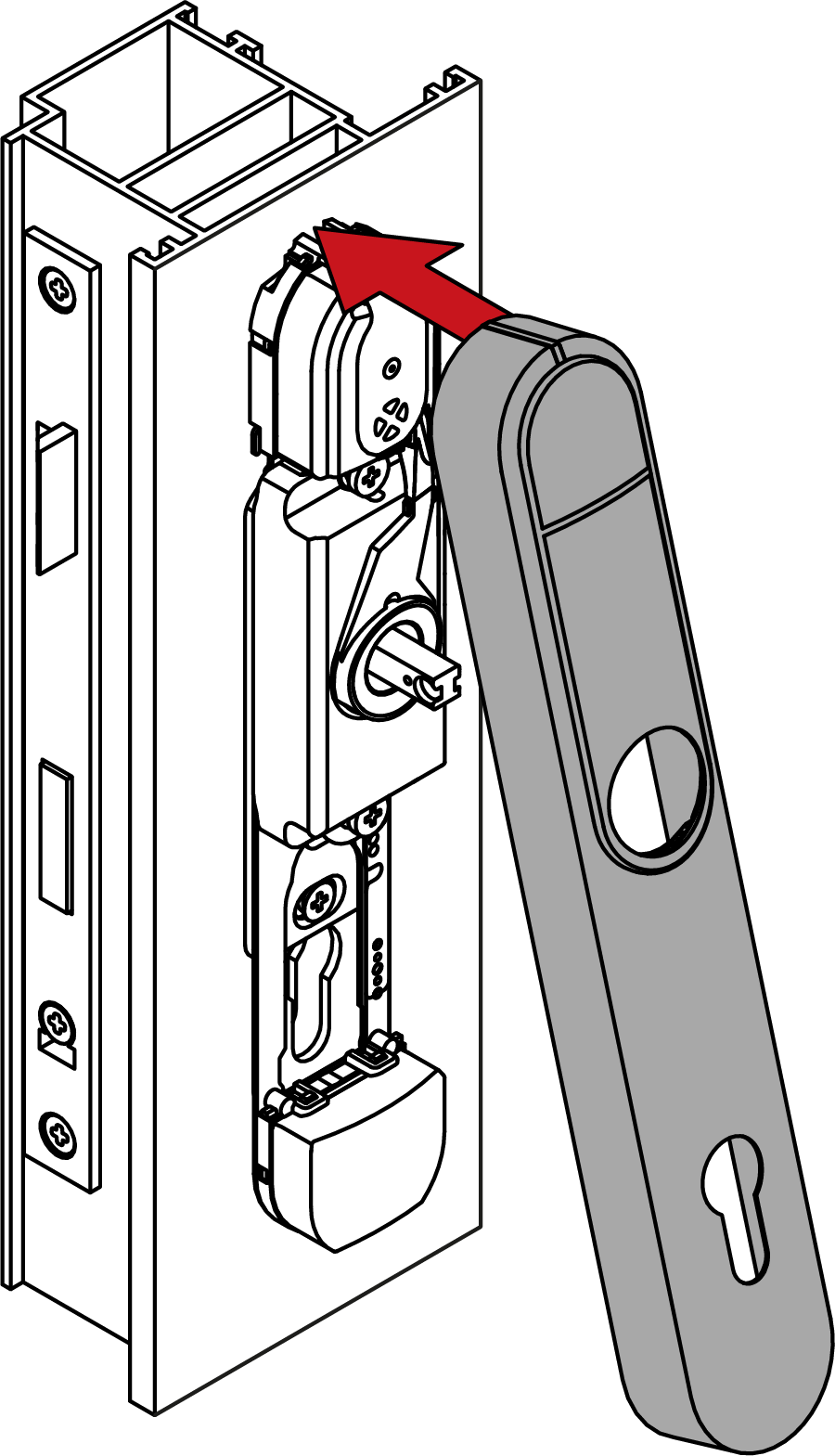

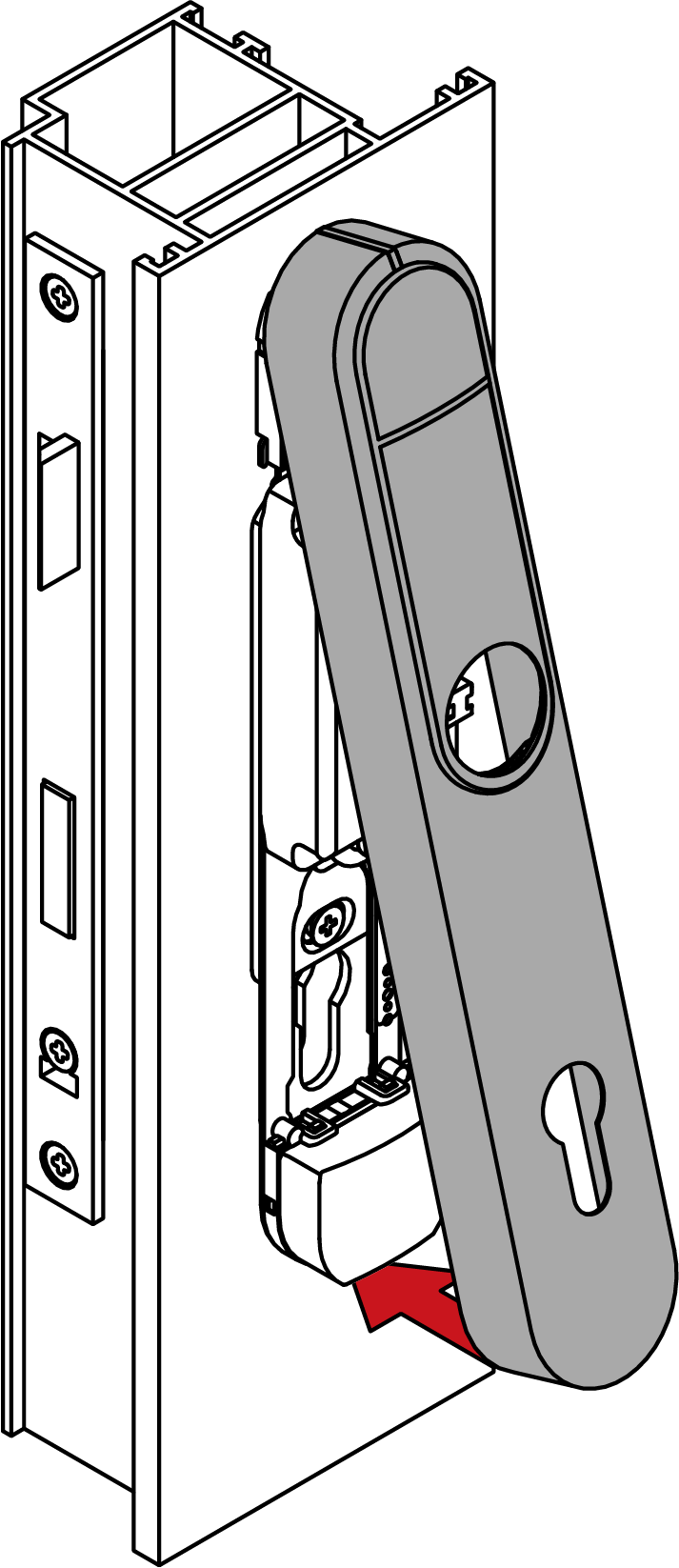

- Setzen Sie das Cover oben auf der Fixierplatte an.
- Klappen Sie das Cover nach unten zu.

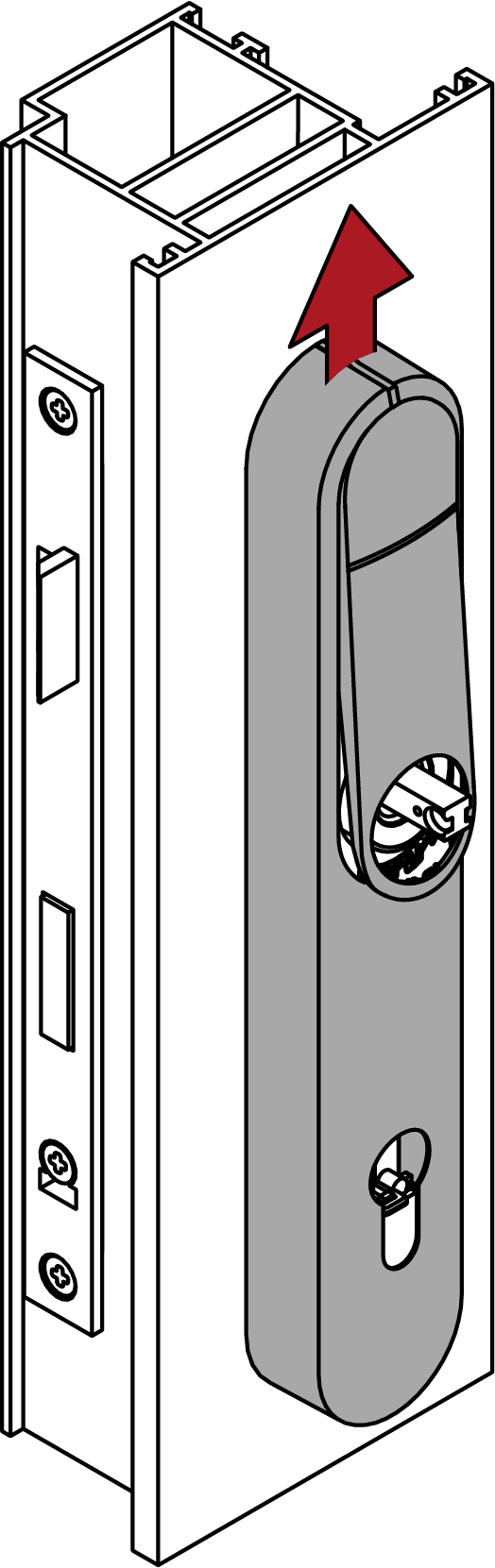

- Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach oben.
- Cover rastet ein.
- Drücken Sie das Inlay fest.
- Stecken Sie den Außendrücker auf.
- Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
- Setzen Sie das Federelement entsprechend ein.
- Setzen Sie die Unterlage in die Innendrücker-Einheit.

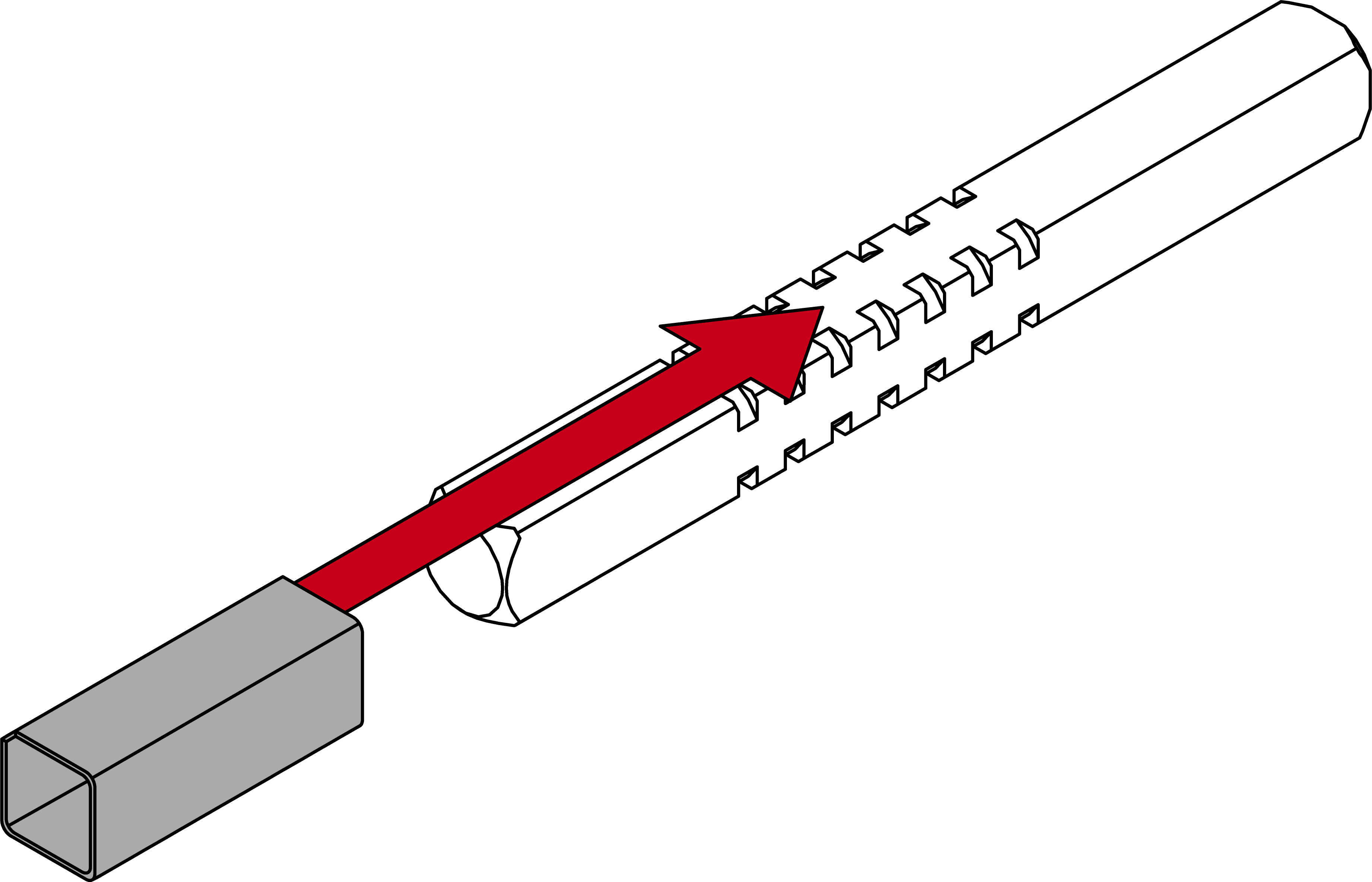

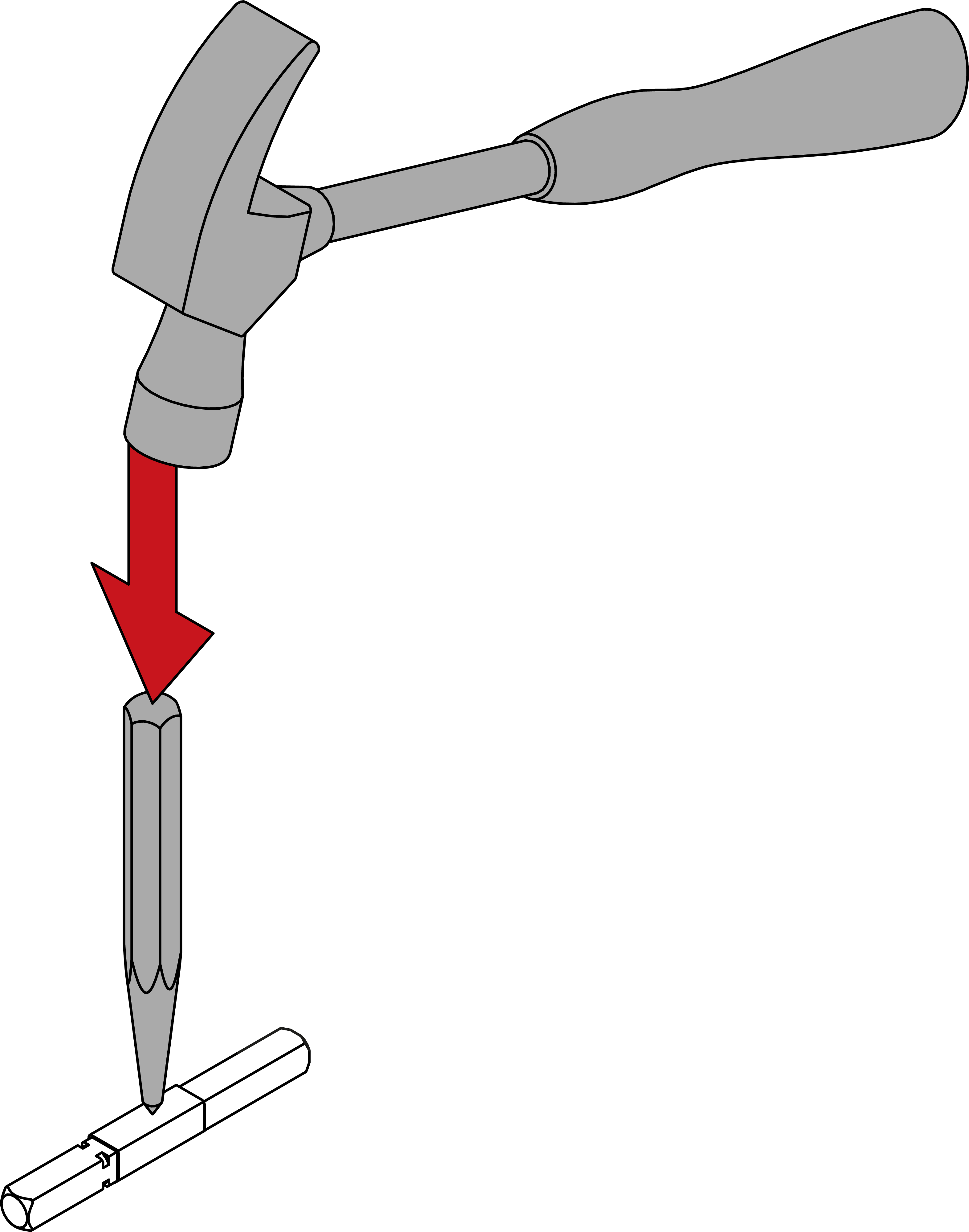

- Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertiefung in die Adapterhülse, um das Verrutschen zu verhindern.

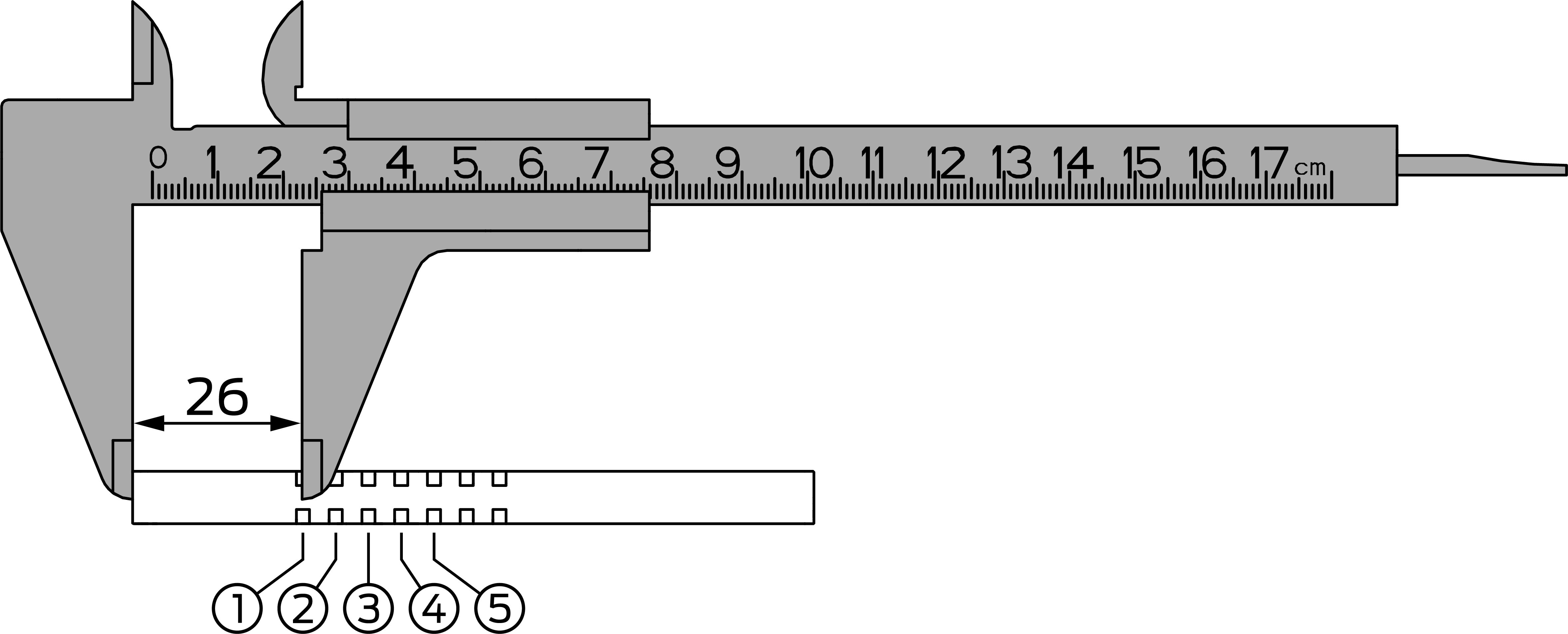

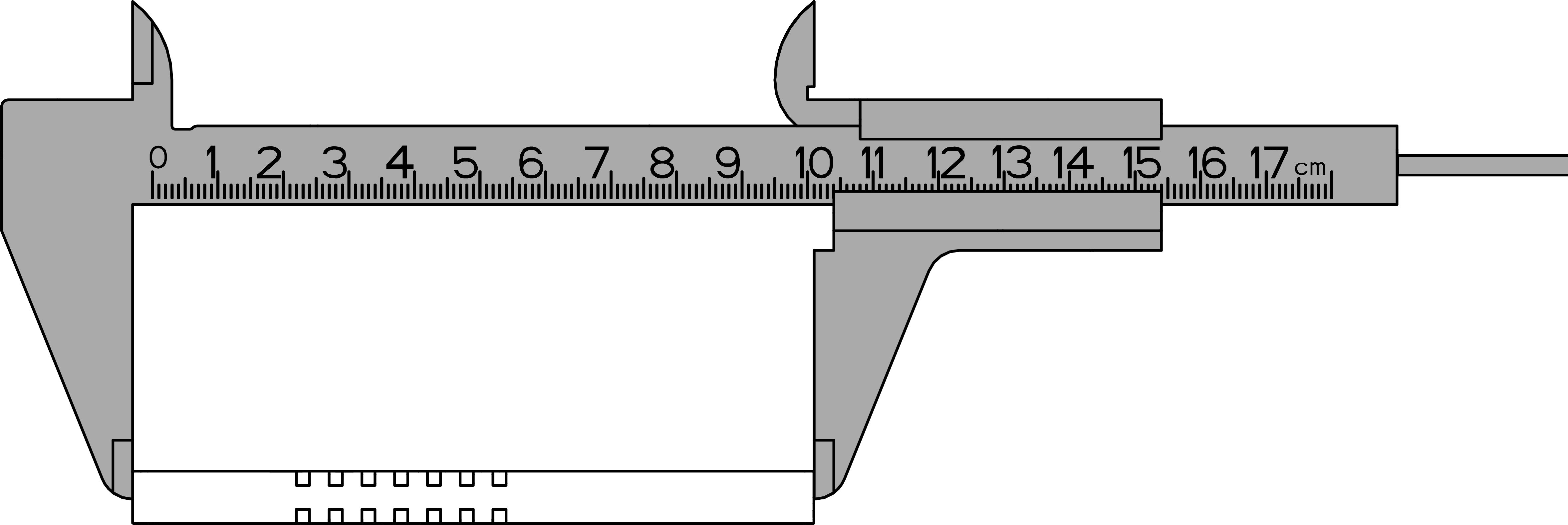

- Messen Sie die Gesamtlänge des Vierkants.
- Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster Rille = 26 mm).
- Bestimmen Sie die Position des O-Rings mit der Tabelle.
Bereich
Türdicke (mm)
Vierkantlänge (mm)
Ringposition
S
38 - <42
94
3
S
38 - <42
104
5
S
42 - <47
94
2
S
42 - <47
104
4
S
47 - <52
94
1
S
47 - <52
104
3
S
52 - <57
104
2
S
57 - 60
104
1
M
58 - <62
114
3
M
58 - <62
124
5
M
62 - <67
114
2
M
62 - <67
124
4
M
67 - <72
114
1
M
67 - <72
124
3
M
72 - <77
124
2
M
77 - 80
124
1
L
78 - <82
134
3
L
78 - <82
144
5
L
82 - <87
134
2
L
82 - <87
144
4
L
87 - <92
134
1
L
87 - <92
144
3
L
92 - <97
144
2
L
97 - 100
144
1
XL
98 - 184
O-Ring liegt 30-35 mm vom abgesägten Ende des Vierkants.
- Schieben Sie den O-Ring auf die berechnete Rille.
- Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die Tür.
- Stecken Sie die Innendrücker-Einheit auf den Vierkant.
- Schrauben Sie mit den 22-mm-Schrauben die Innendrücker-Einheit auf die Tür-Innenseite (PH2, Drehmoment 3,0 Nm).
- Schrauben Sie mit den 16-mm-Schrauben die Zylinder-Rosette auf die Tür-Innenseite (PH2, Drehmonent 1,1 Nm).
- Schrauben Sie mit den Madenschrauben beide Drücker fest (TX15, Drehmoment 5,0 Nm).

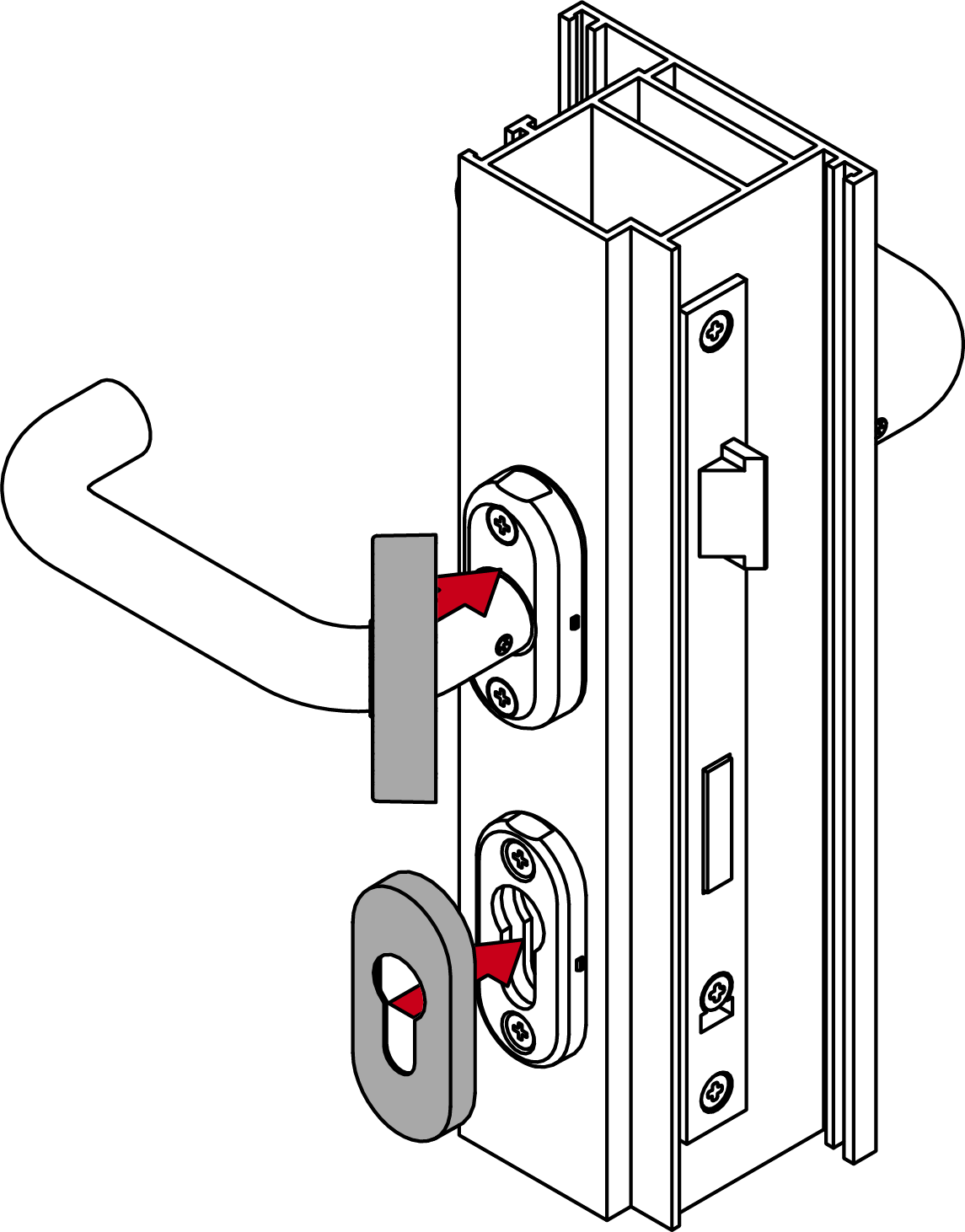

- Stecken Sie die Zylinderblende und die Innendrücker-Blende auf die jeweiligen Rosetten.
- SmartHandle AX Advanced fertig montiert.
