Tür vorbereiten (Bohrschablone) - SmartHandle AX Advanced

  1. Stift oder Anreißnadel vorhanden.
  2. Bohrmaschine vorhanden.
  3. Geeigneter Bohrer vorhanden (Ø 7 mm).
  4. PH2-Schraubendreher vorhanden.
  5. Für PO (Ovalrosette): Kegelsenker vorhanden.
  6. Für PO (Ovalrosette): Blindnietmutternzange vorhanden.
  7. Lineal vorhanden.

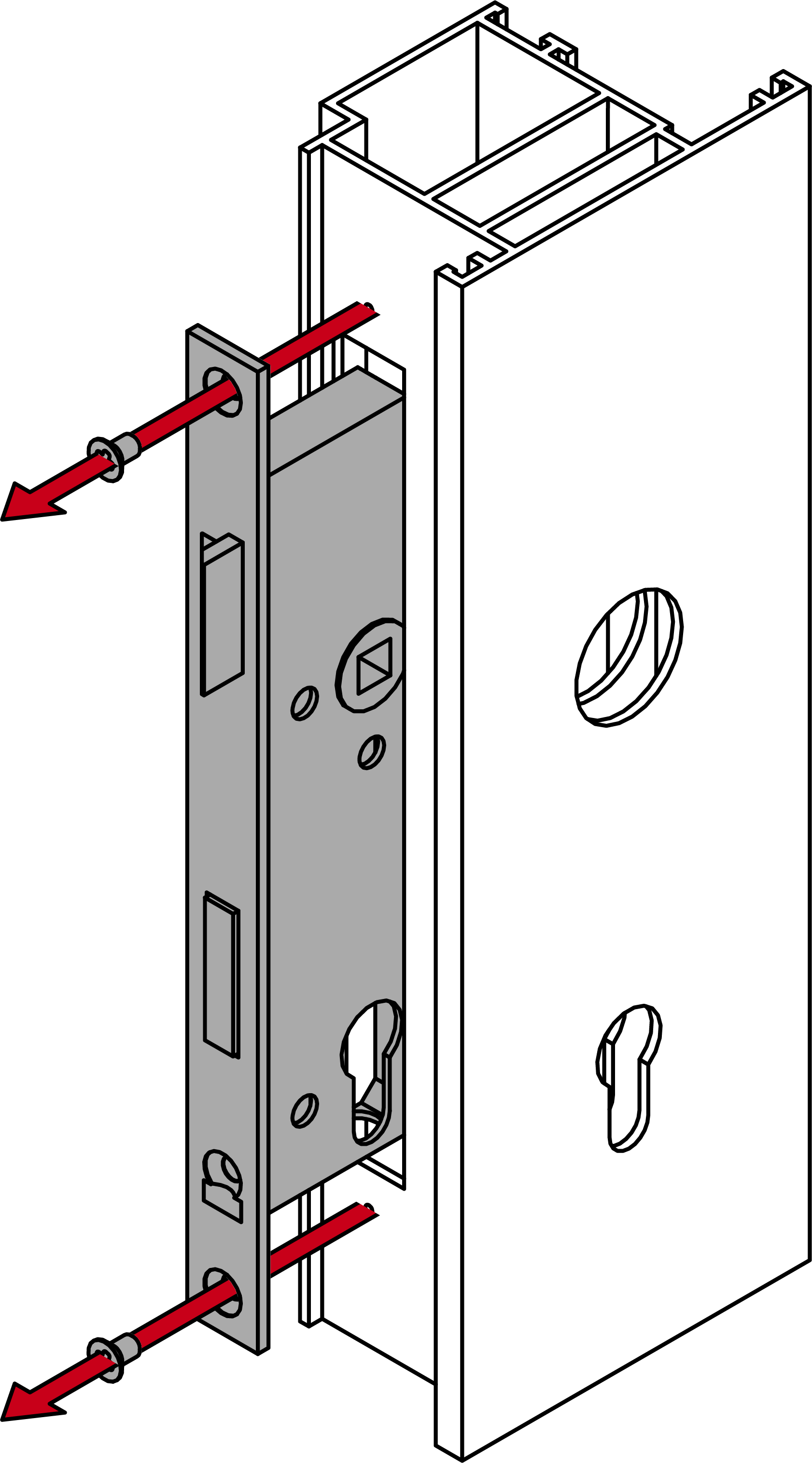

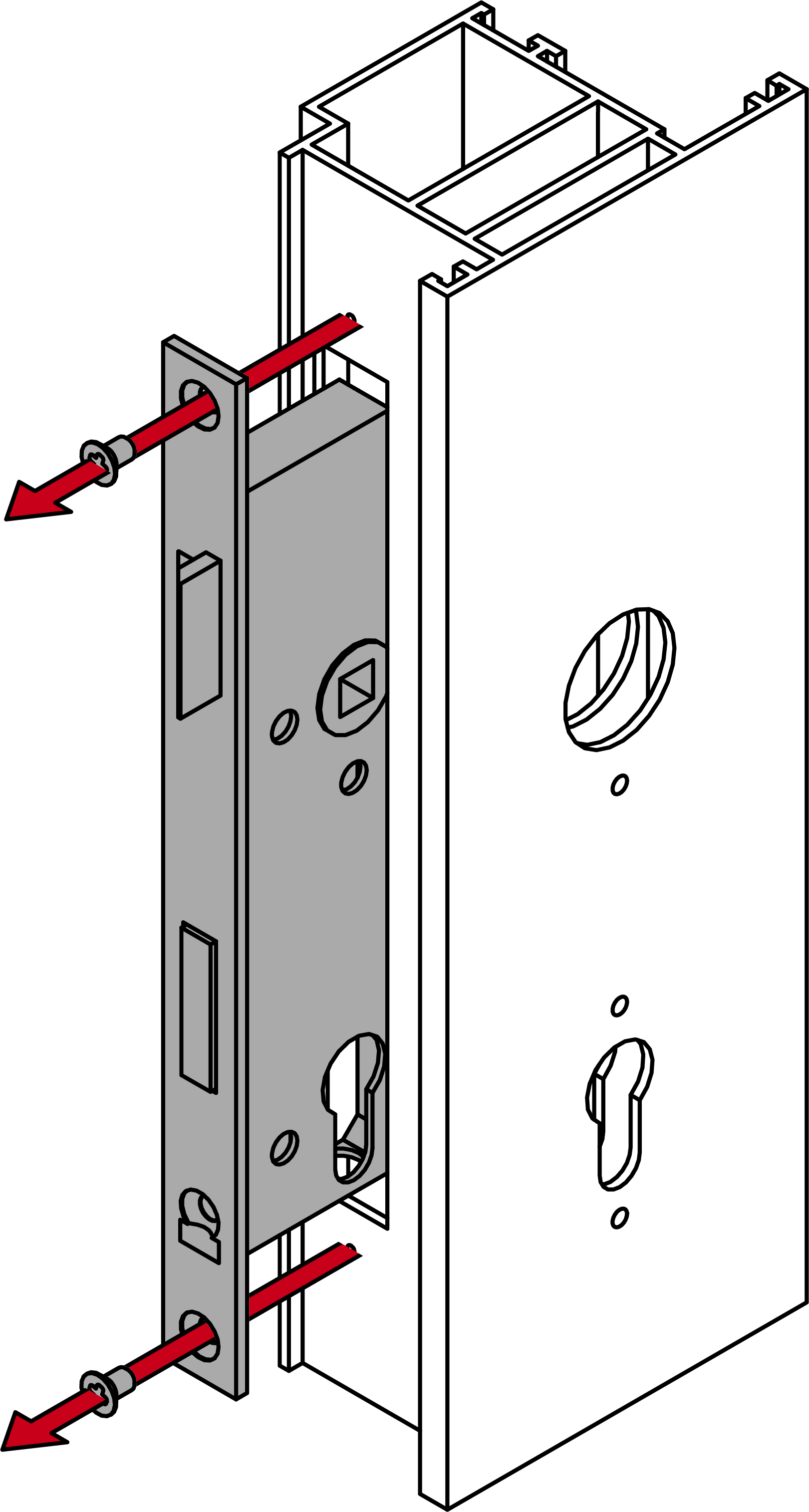

  1. Bauen Sie das Einsteckschloss aus.
  3. Messen Sie die Distanz (Abstand der Drehachsen von Vierkant und Zylinder).

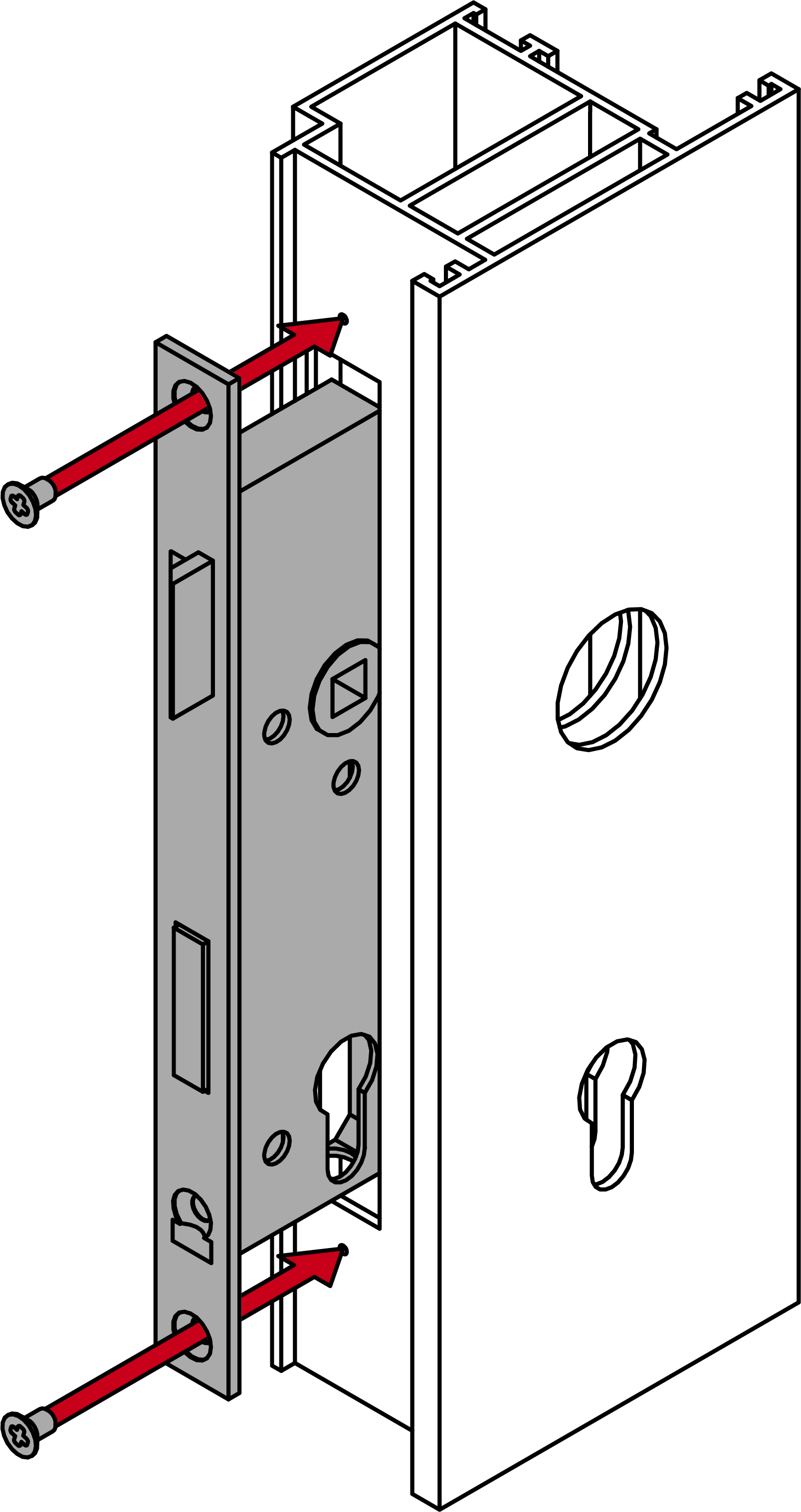

  5. Bauen Sie das Einsteckschloss ein.

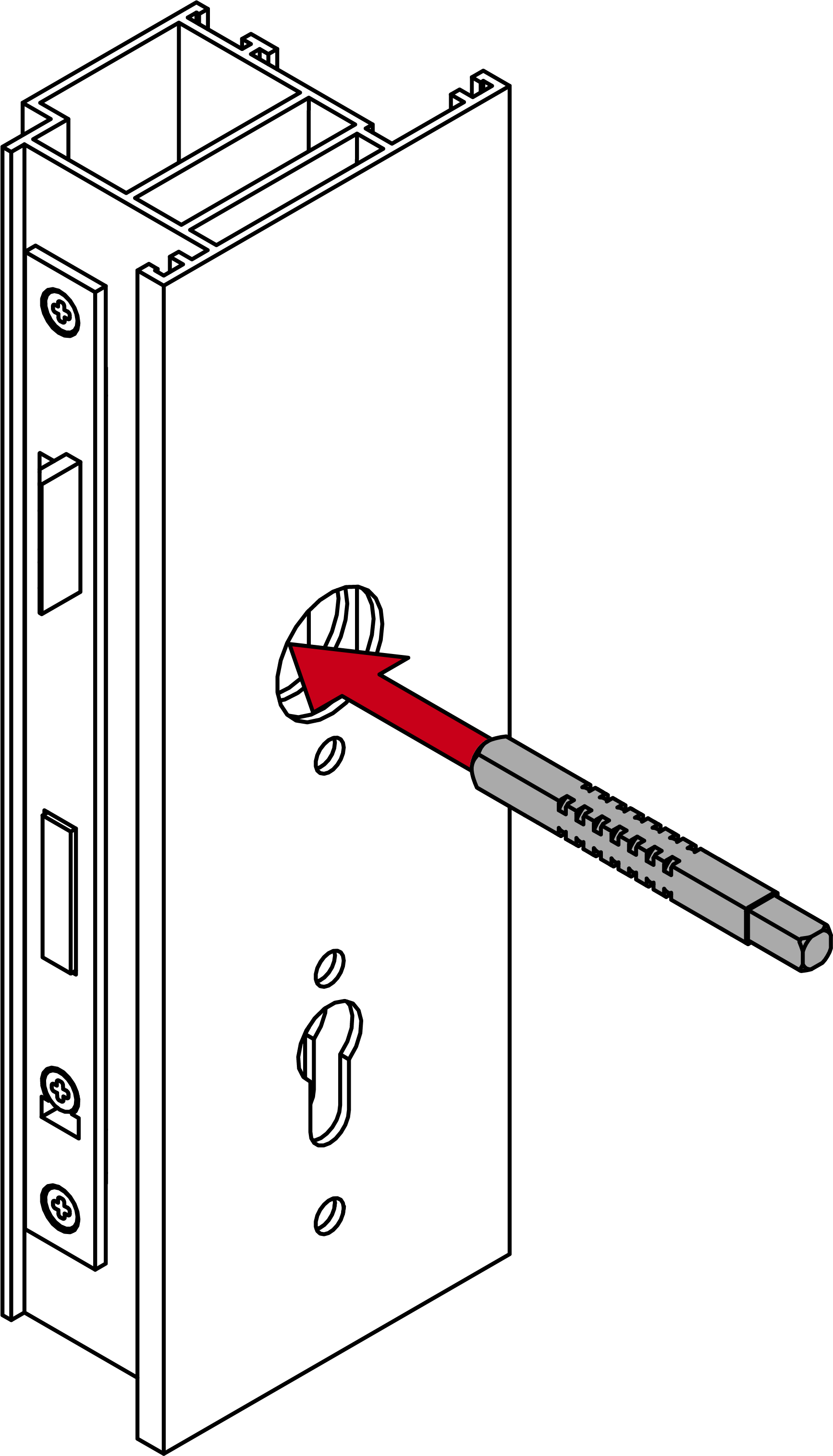

  7. Stecken Sie den Vierkant in das Einsteckschloss.

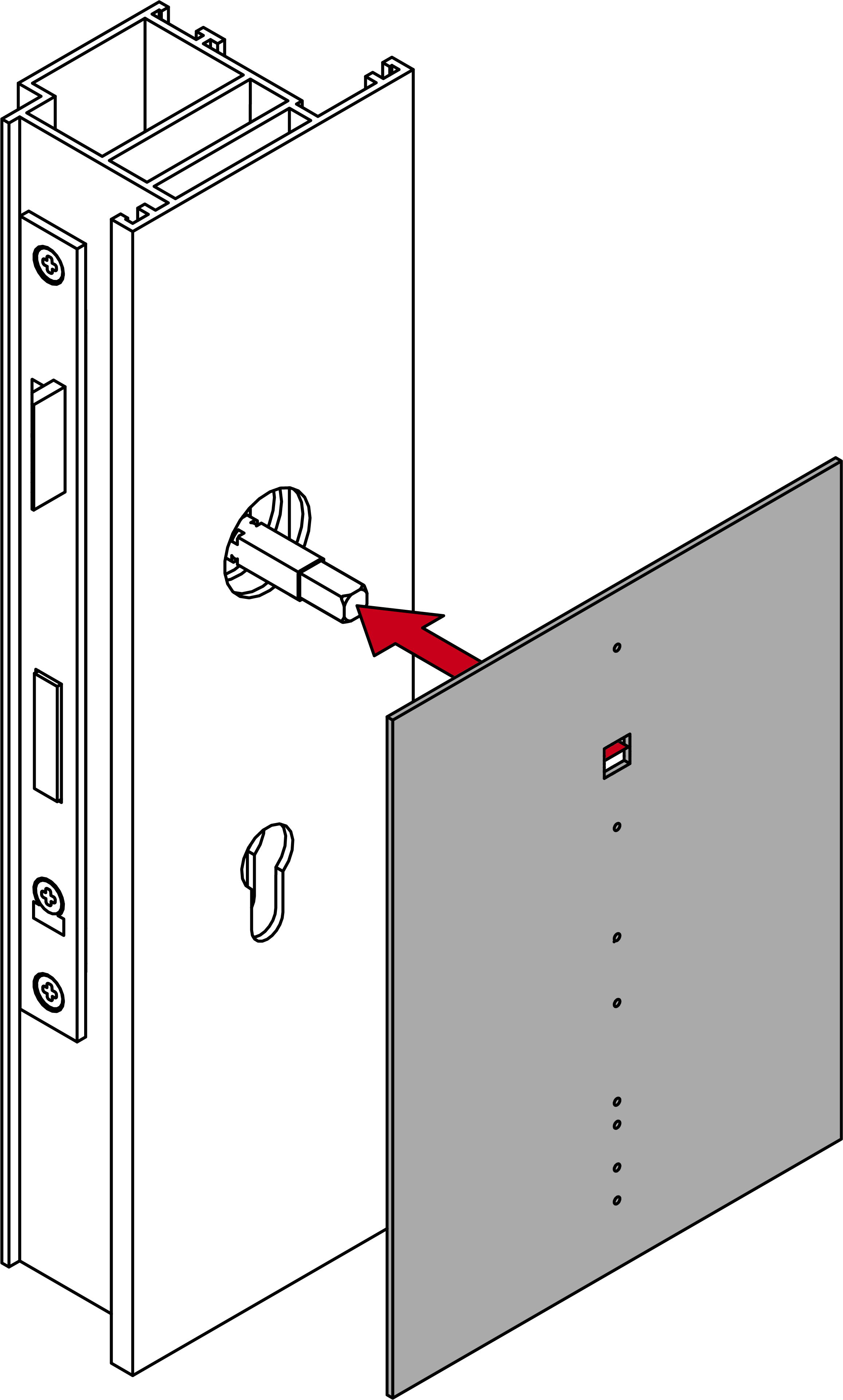

  9. Stecken Sie die Bohrschablone auf den Vierkant.

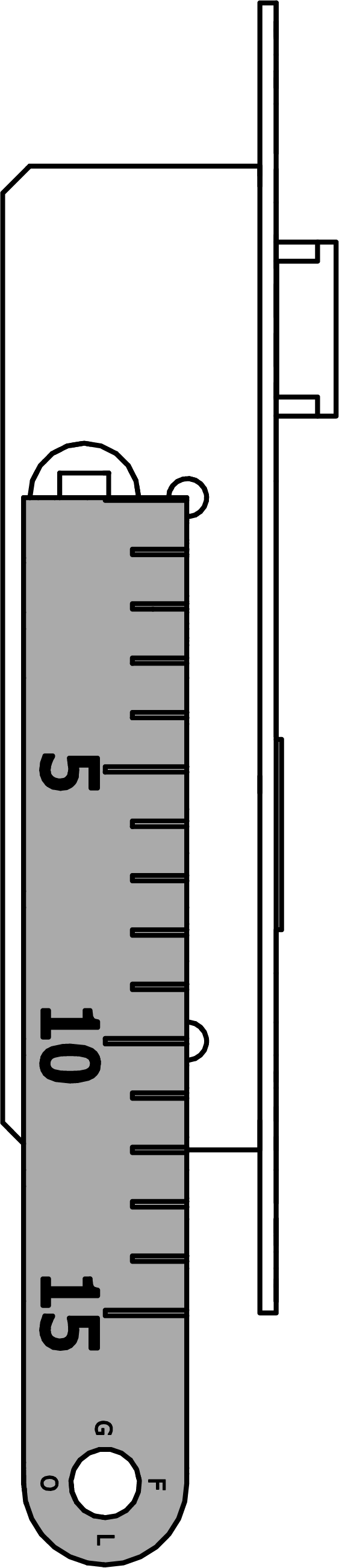

  11. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senkrecht aus.

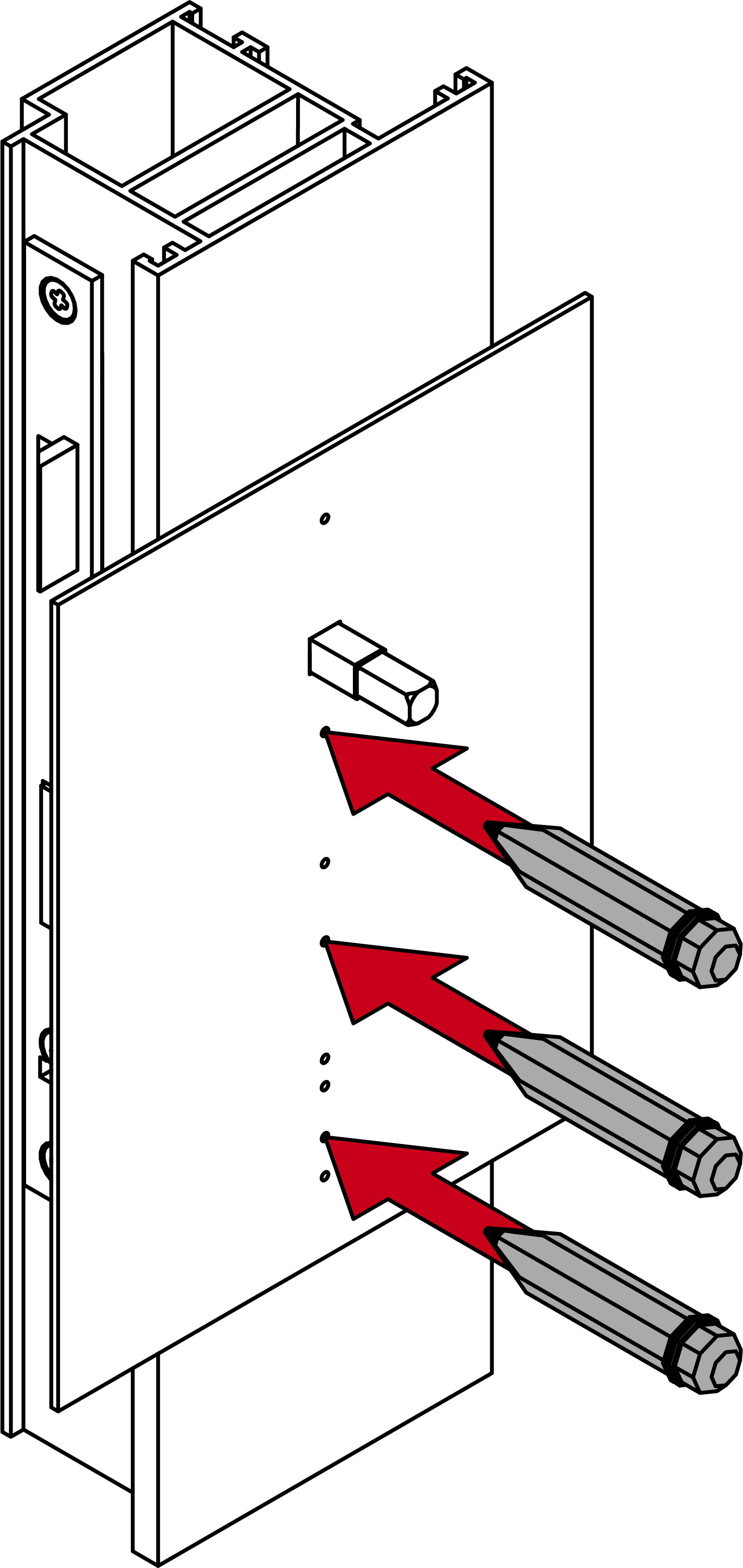

  12. Markieren Sie die zu bohrenden Punkte auf der Tür.

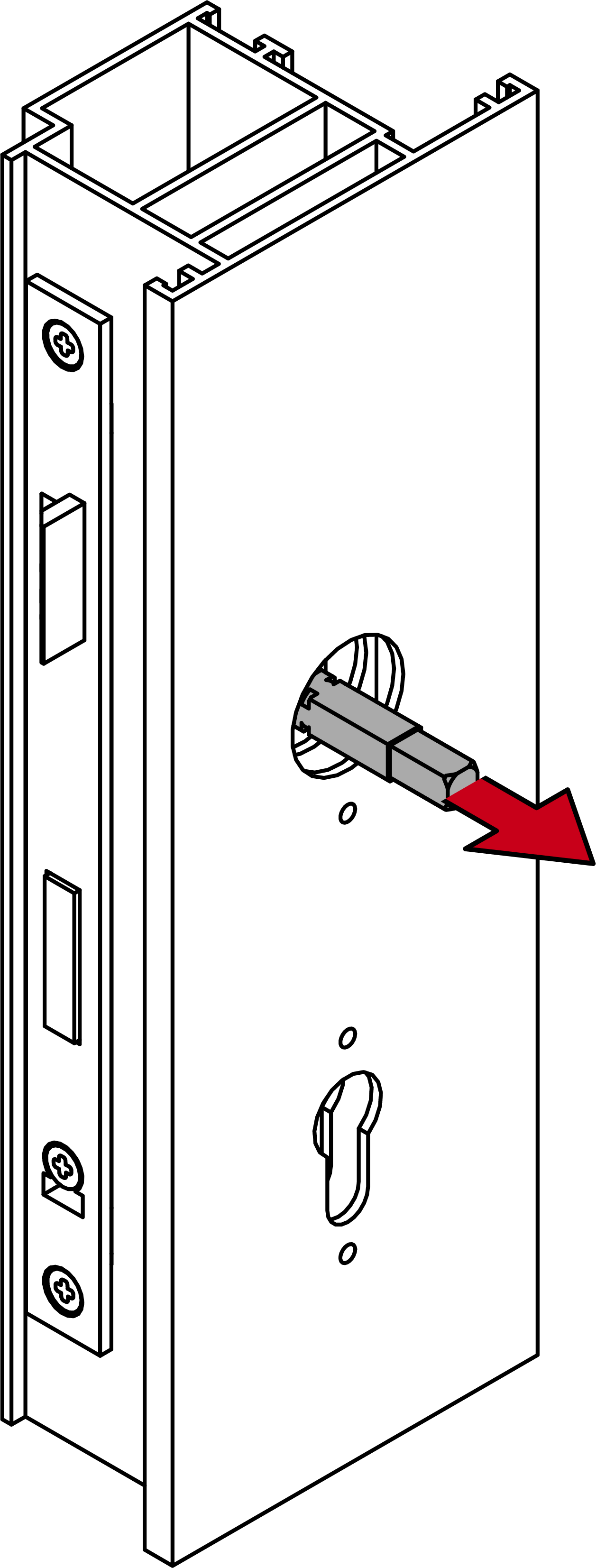

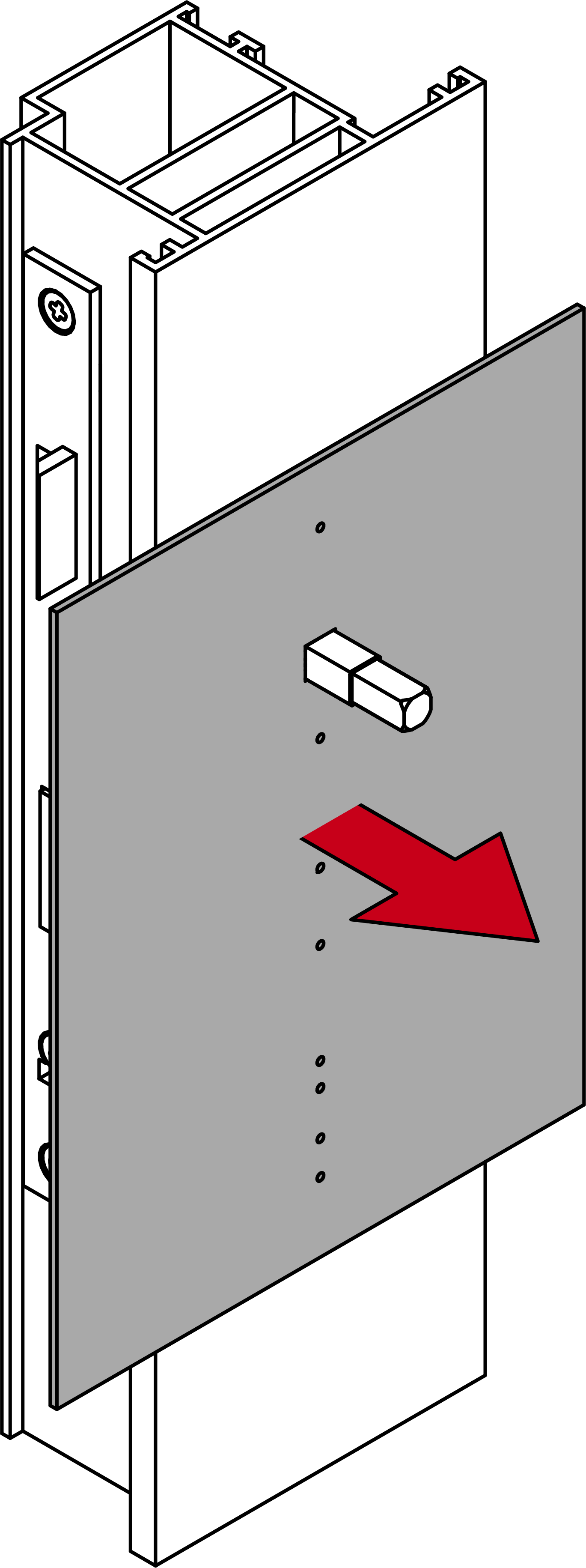

  14. Entfernen Sie die Bohrschablone und den Vierkant.
  17. Bauen Sie das Einsteckschloss aus.
  19. Bohren Sie die benötigten Löcher.

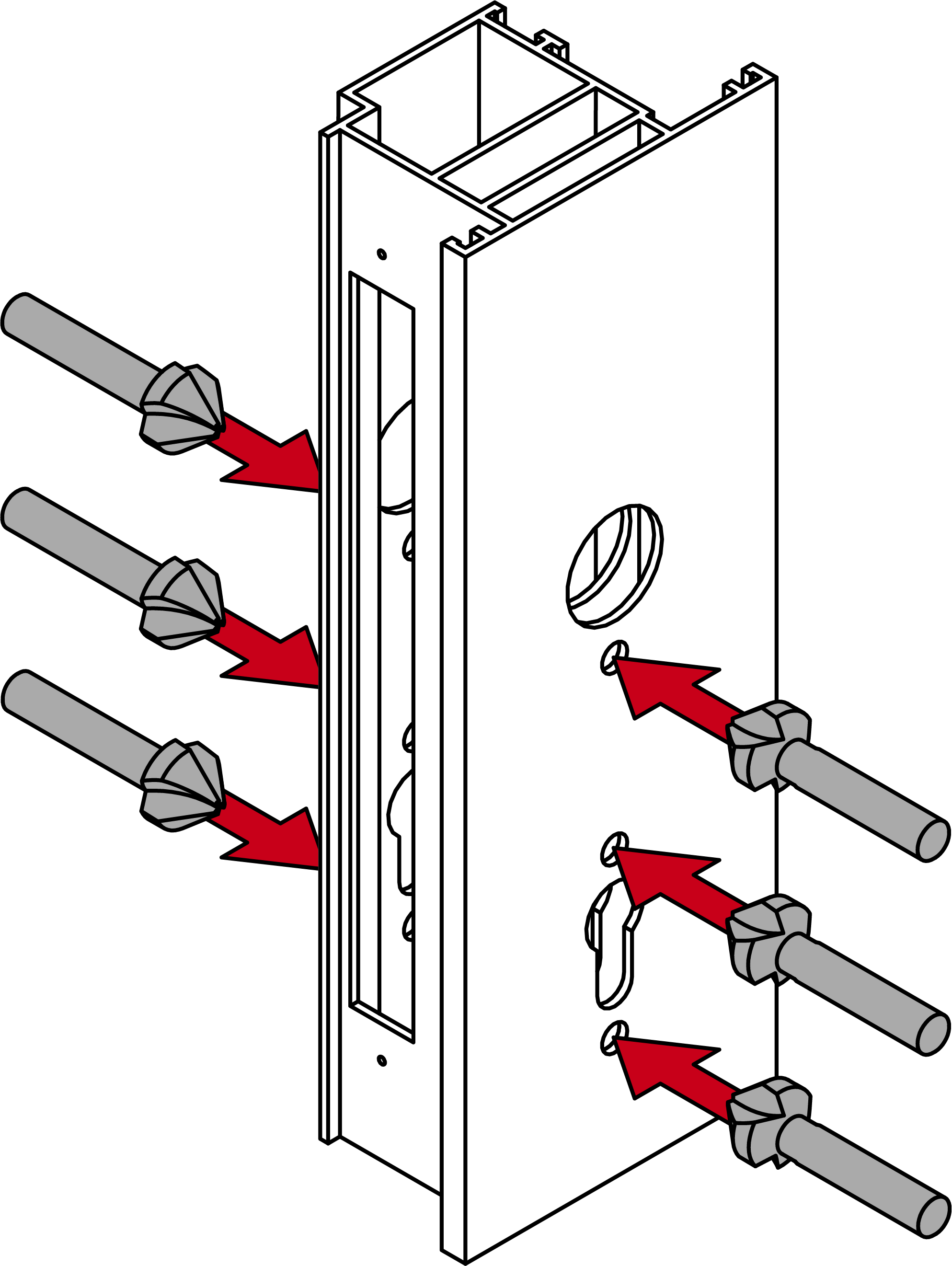

  21. Für PO (Ovalrosette): Senken Sie die Löcher mit einem Kegelsenker an, damit Sie die Blindnietmuttern anschließend bündig einsetzen können.

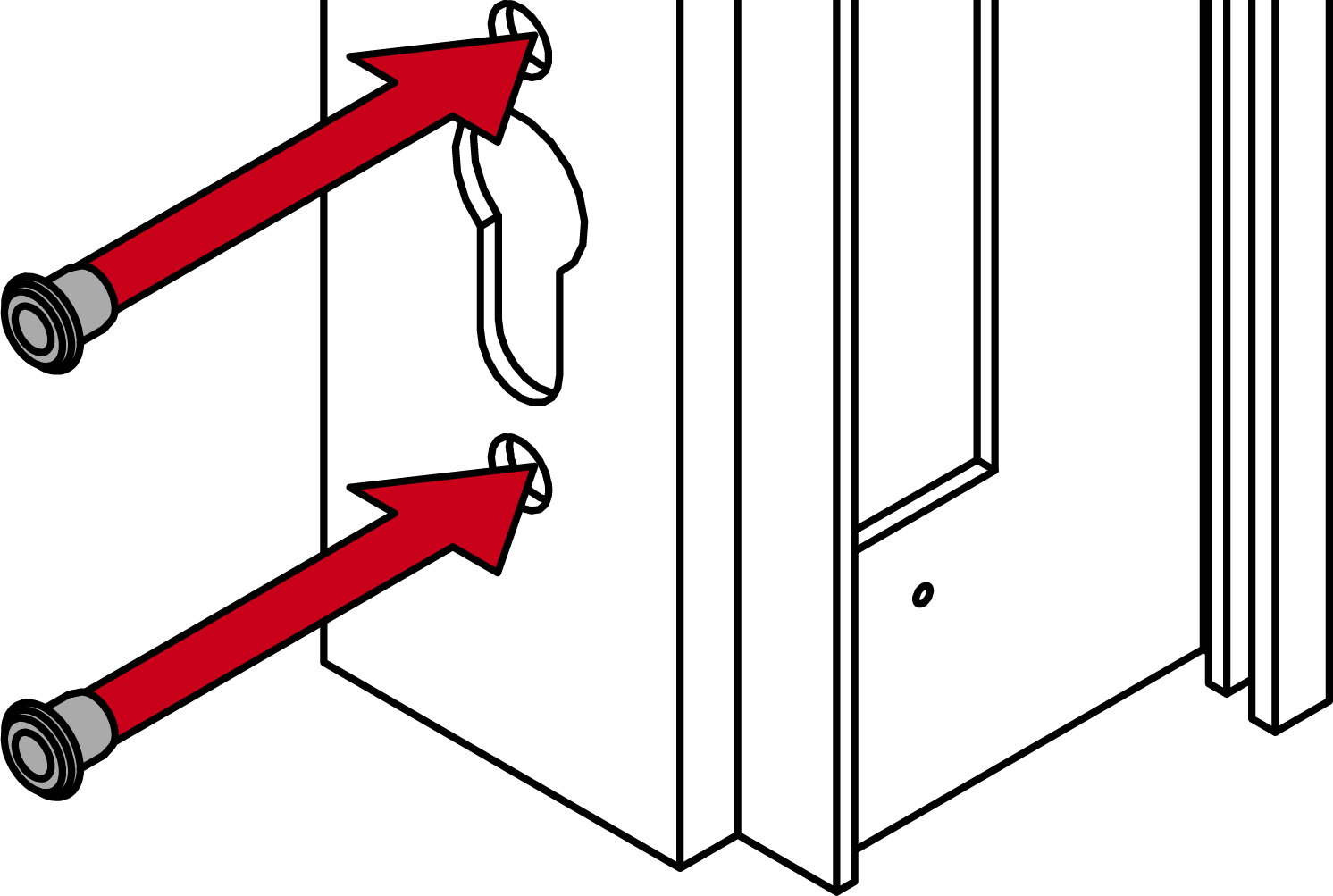

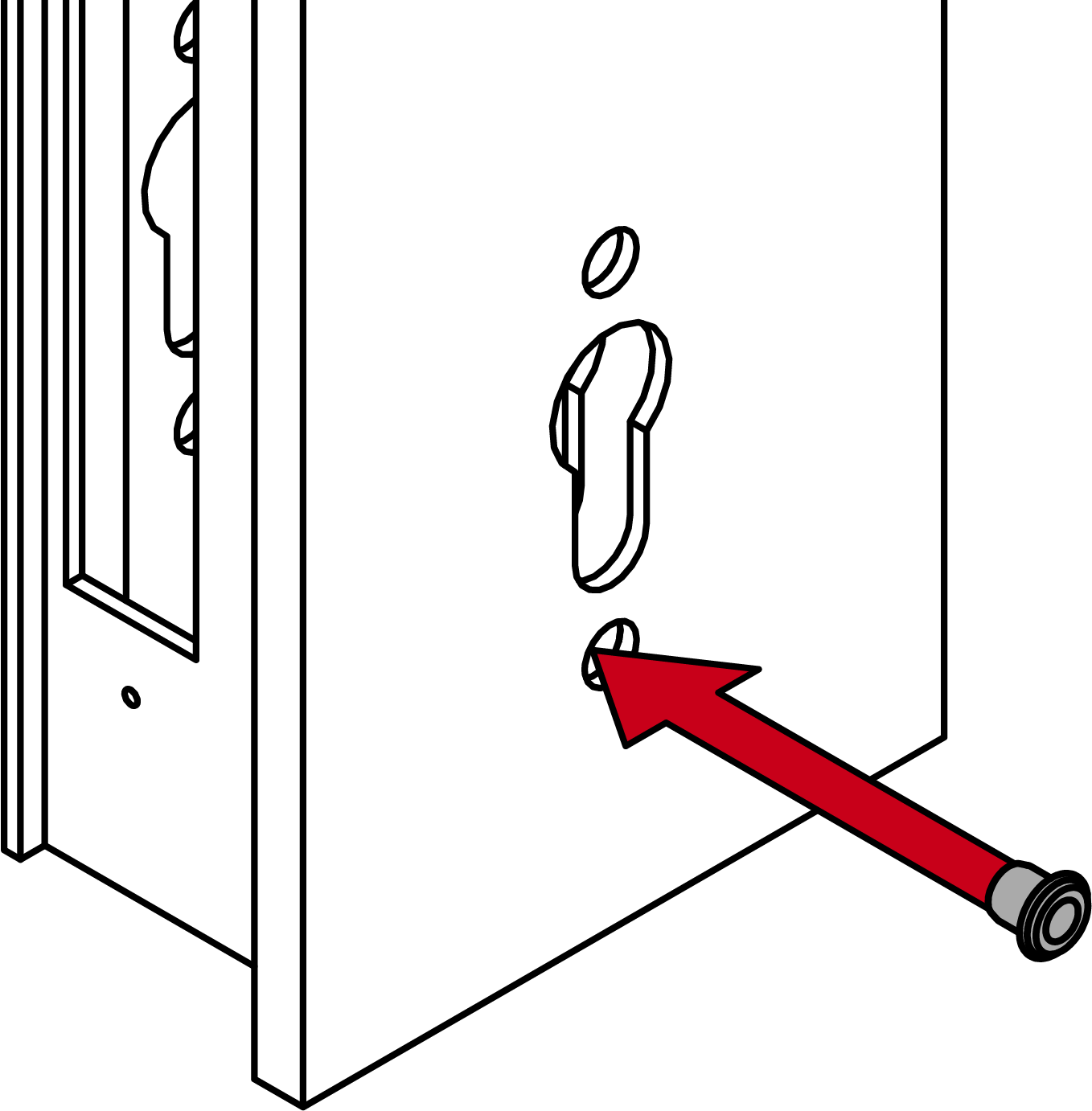

  23. Für PO (Ovalrosette): Setzen Sie eine Blindnietmutter wie abgebildet auf der Außenseite ein.
  26. Für PO (Ovalrosette): Setzen Sie die Blindnietmuttern auf der Innenseite ein.

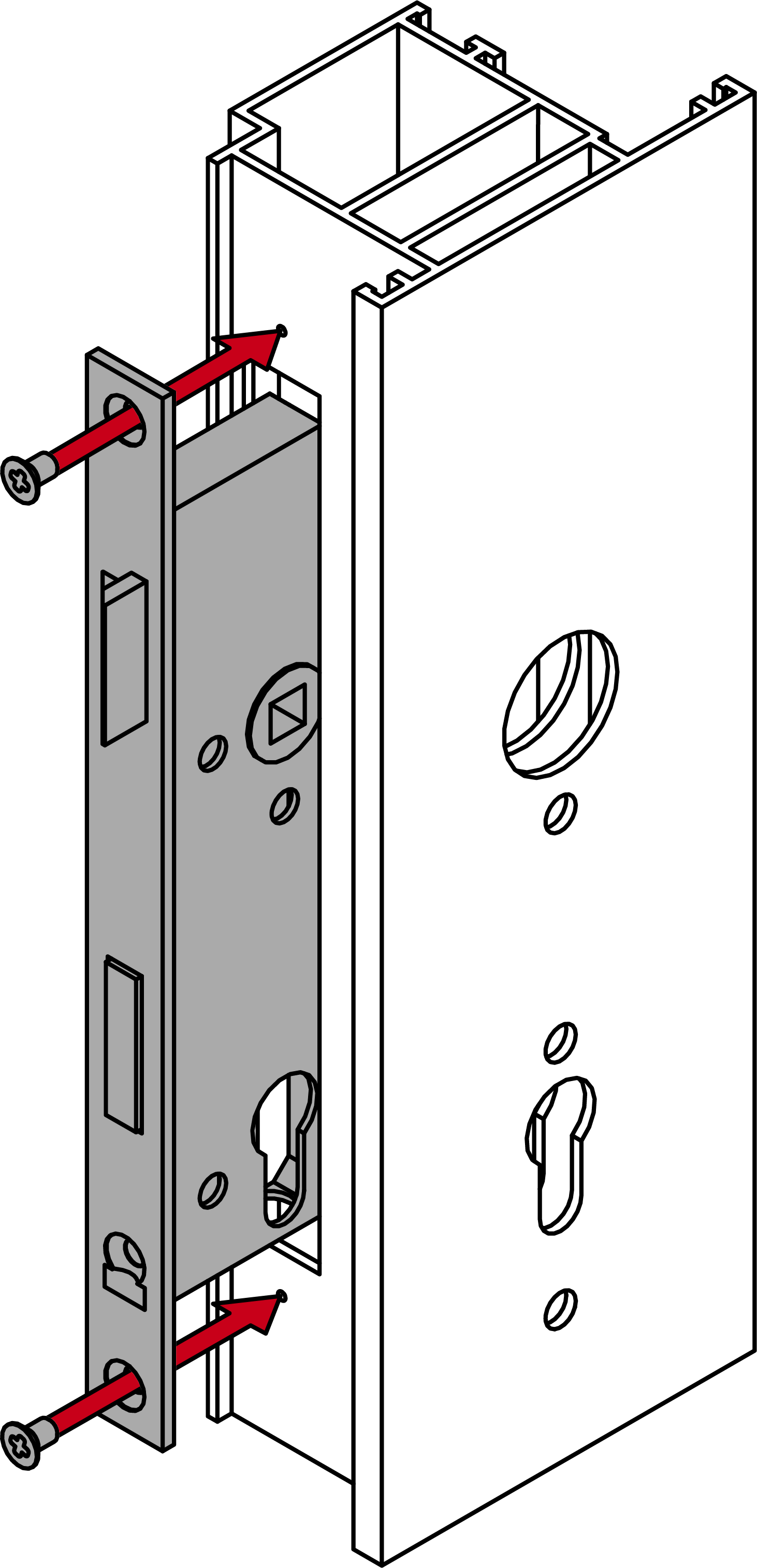

  28. Bauen Sie das Einsteckschloss ein.
