Beschlag montieren - SmartHandle AX Advanced

  1. Tür vorgebohrt.
  2. PH2-Schraubendreher vorhanden.
  3. TX15-Schraubendreher vorhanden.
  4. Messschieber vorhanden.
  5. Säge vorhanden.
  1. Demontieren Sie die Panikstange wie in der Dokumentation des Herstellers bis auf die Aufnahmeplatte.

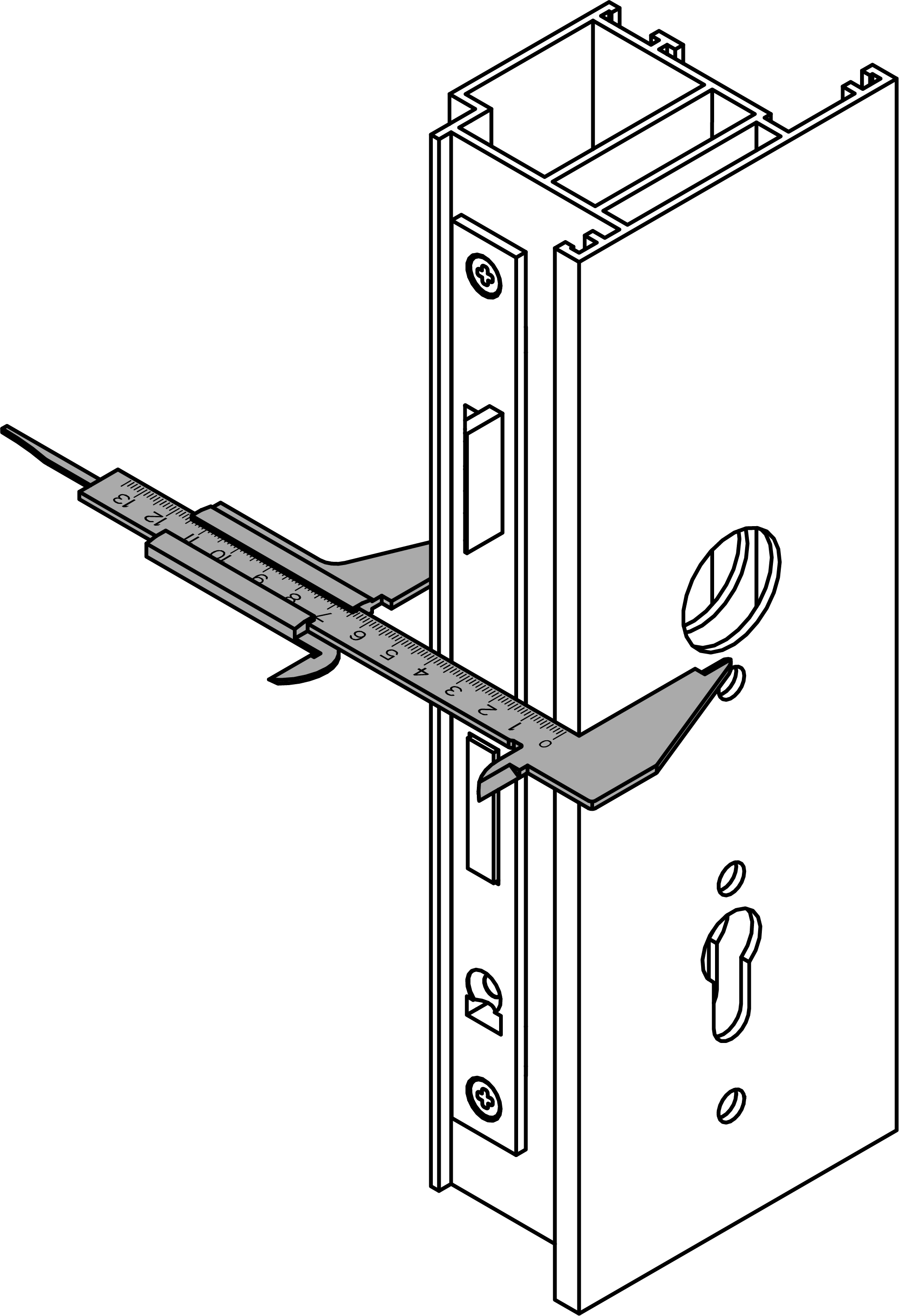

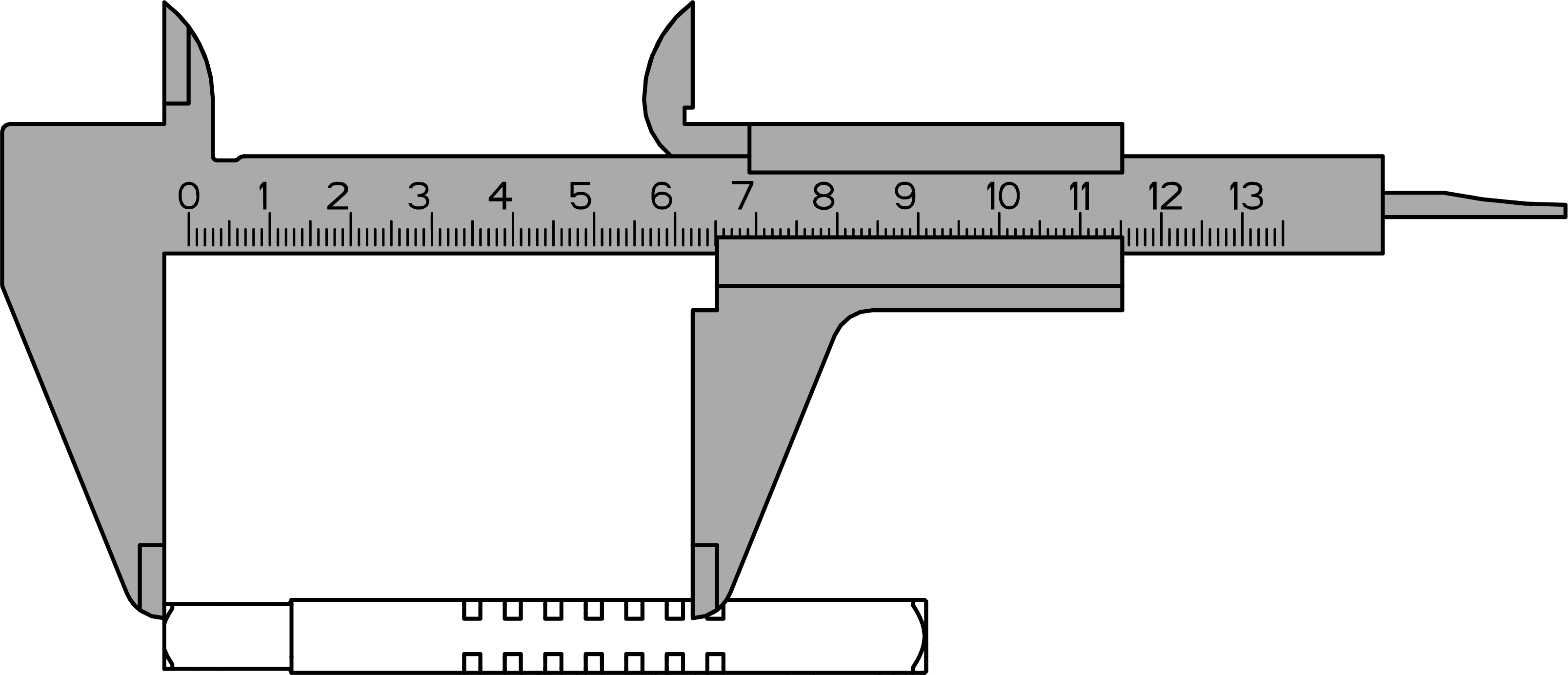

  2. Messen Sie die Türdicke und bestimmen Sie die Länge des Vierkants.

  4. *PS* (mit Schild)

    *PO* (mit Ovalrosette)

    BKS (Stangengriff)

    Türdicke - 27,8 ± 1,5

    BKS (Stangengriff)

    Türdicke + 27,8 ± 1,5 mm

    BKS (Druckstange)

    Türdicke - 36,8 ± 2,5 mm

    BKS (Druckstange)

    Türdicke + 36,8 ± 2,5 mm

    CISA 8-mm-Vierkant

    Türdicke - 27,3 ± 0,5 mm

    CISA 8-mm-Vierkant

    Türdicke + 37,3 ± 0,5 mm

    CISA 9-mm-Vierkant

    Türdicke - 19,3 ± 0,5 mm

    CISA 9-mm-Vierkant

    Türdicke + 27,3 ± 0,5 mm

  5. Kürzen Sie mit einer geeigneten Säge den Vierkant.
  7. Für BKS: Beziehen Sie die nicht im Lieferumfang enthaltenen Schrauben vom Hersteller Ihrer Panikstange.
    Für CISA: Kürzen Sie die im Lieferumfang enthaltenen Schrauben wie beschrieben.

  8. HINWEIS

    notice

    Angaben des Panikstangen-Herstellers

    Der Hersteller der Panikstange kann weitere Anforderungen an die Schrauben stellen, unter anderem zur Festigkeit und Länge.

    1. Beachten Sie die Dokumentation des Panikstangen-Herstellers.

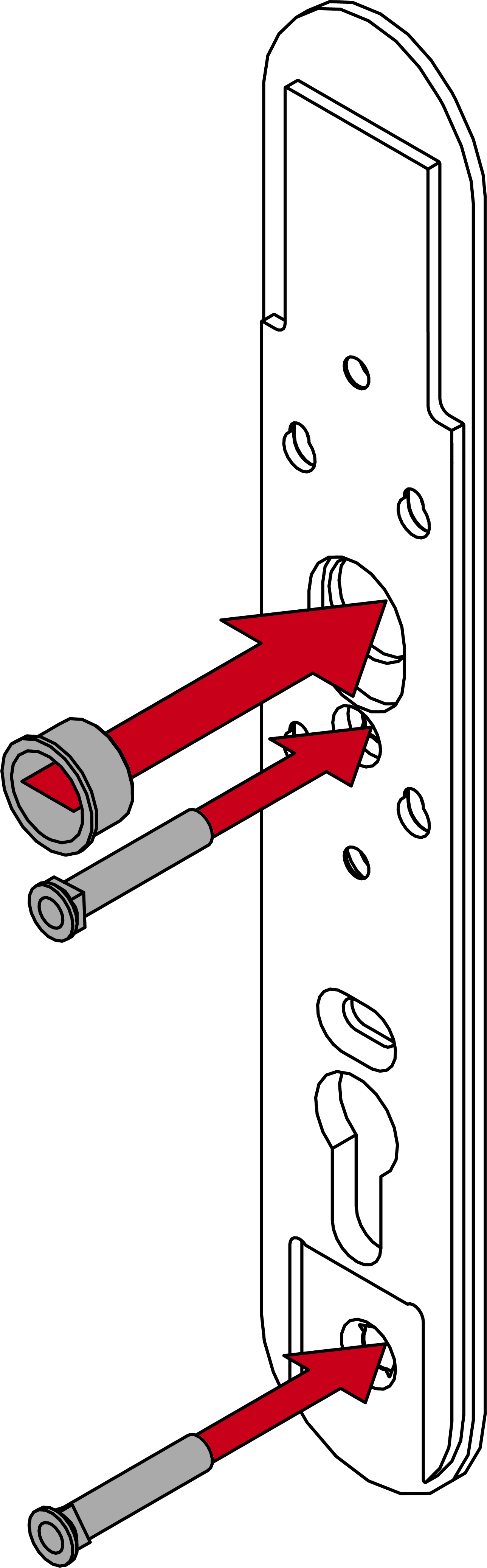

  14. Setzen Sie die Hülsenmuttern und den Vierkantschutz in die Fixierplatte ein.

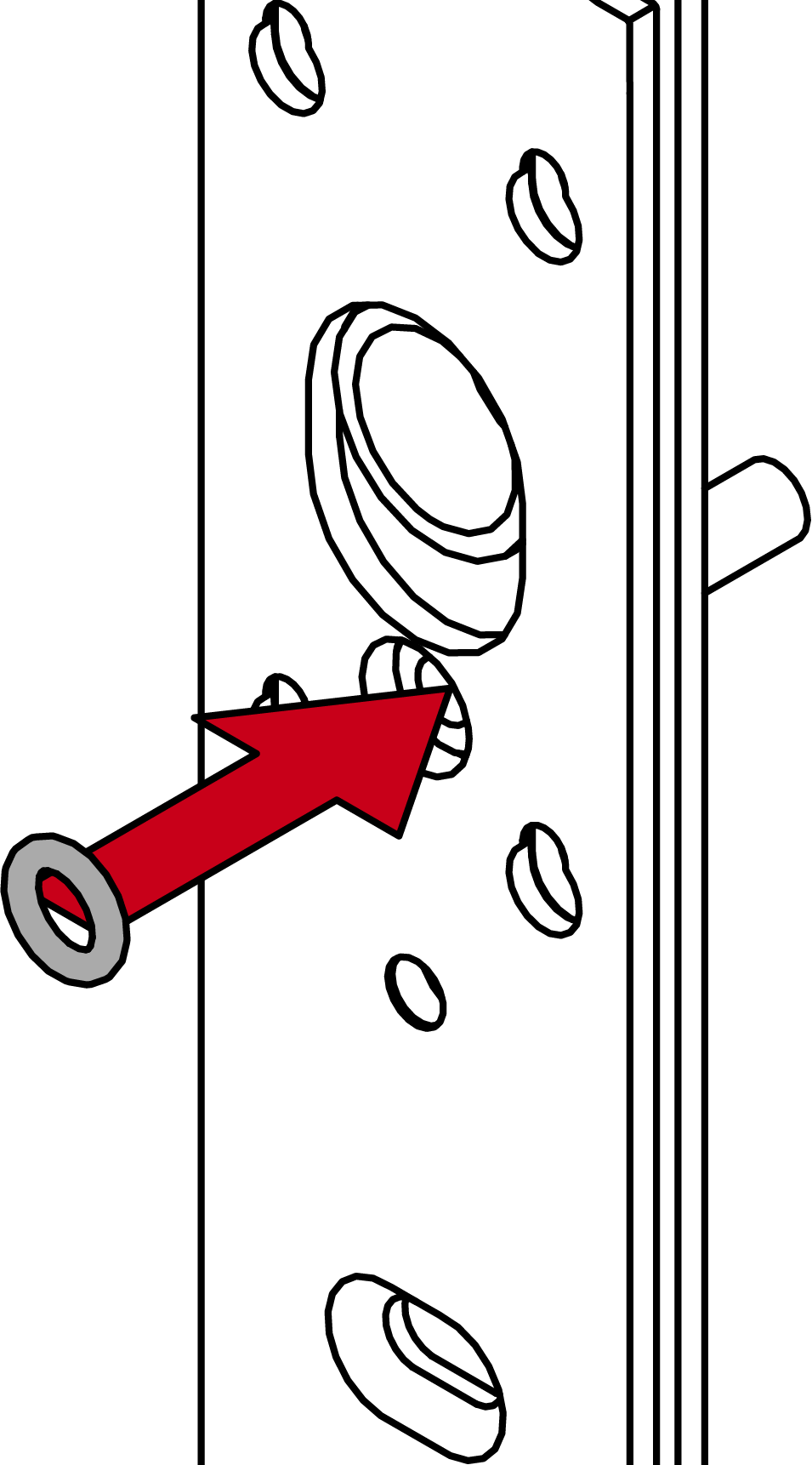

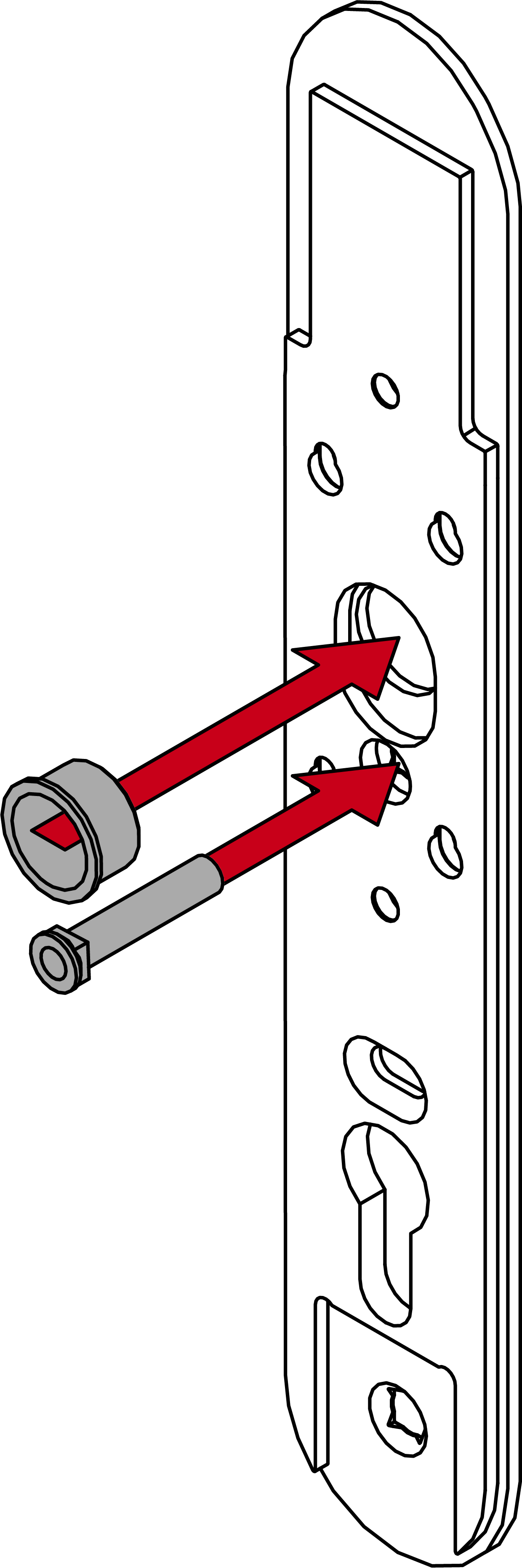

  17. Stecken Sie einen Abstandsring in die Öffnung auf die mittlere Hülsenmutter.

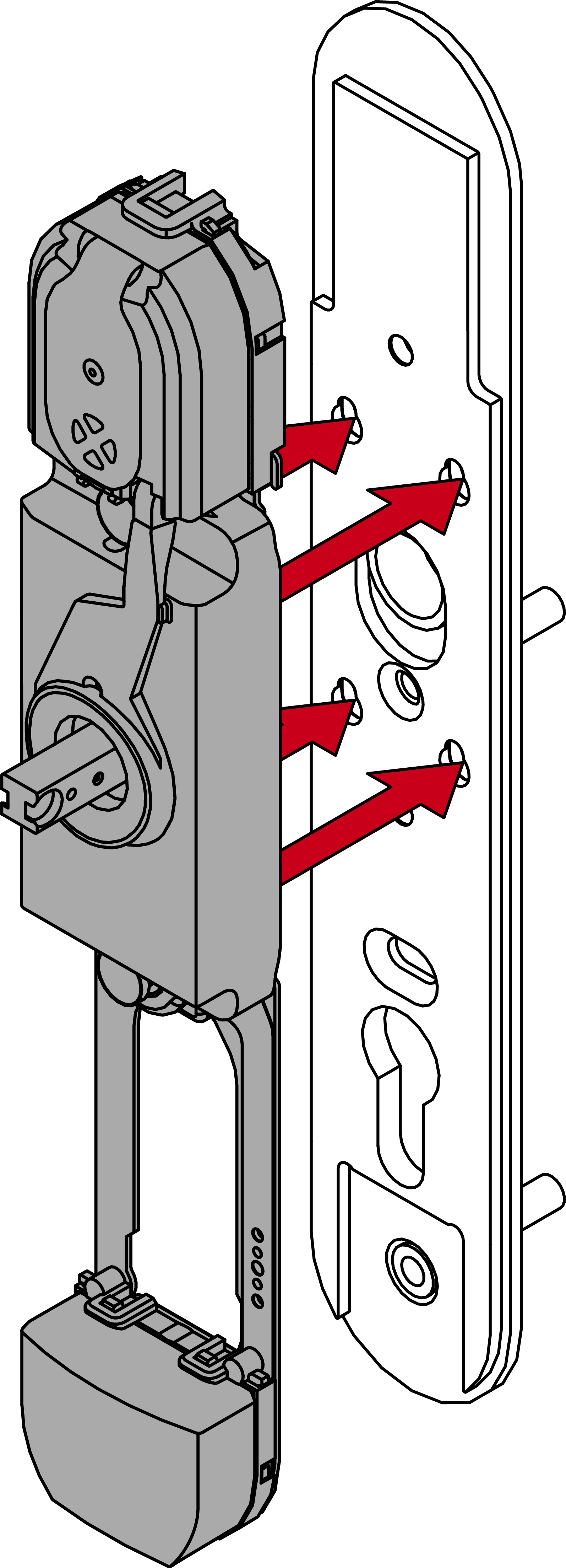

  19. Stecken Sie den Modulträger in die Fixierplatte.

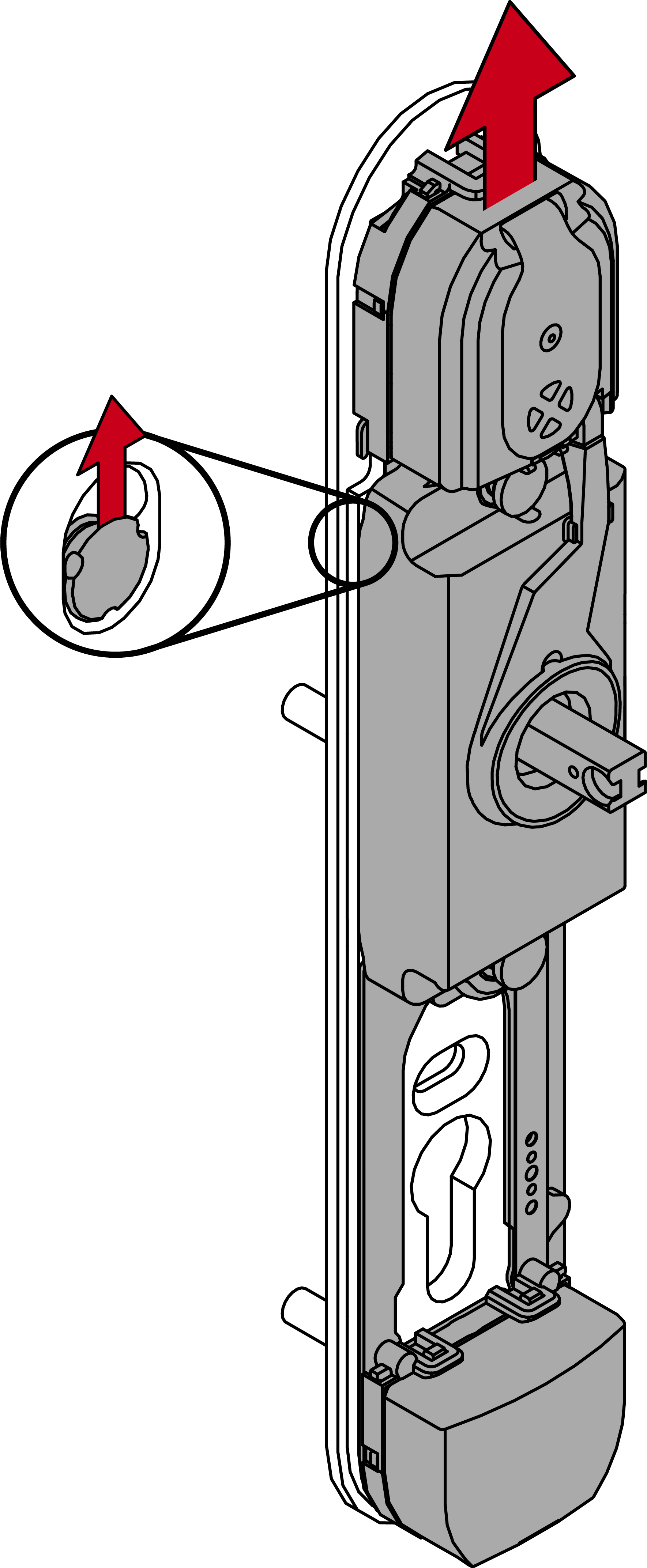

  21. Schieben Sie den Modulträger nach oben.
  23. Modulträger rastet ein.

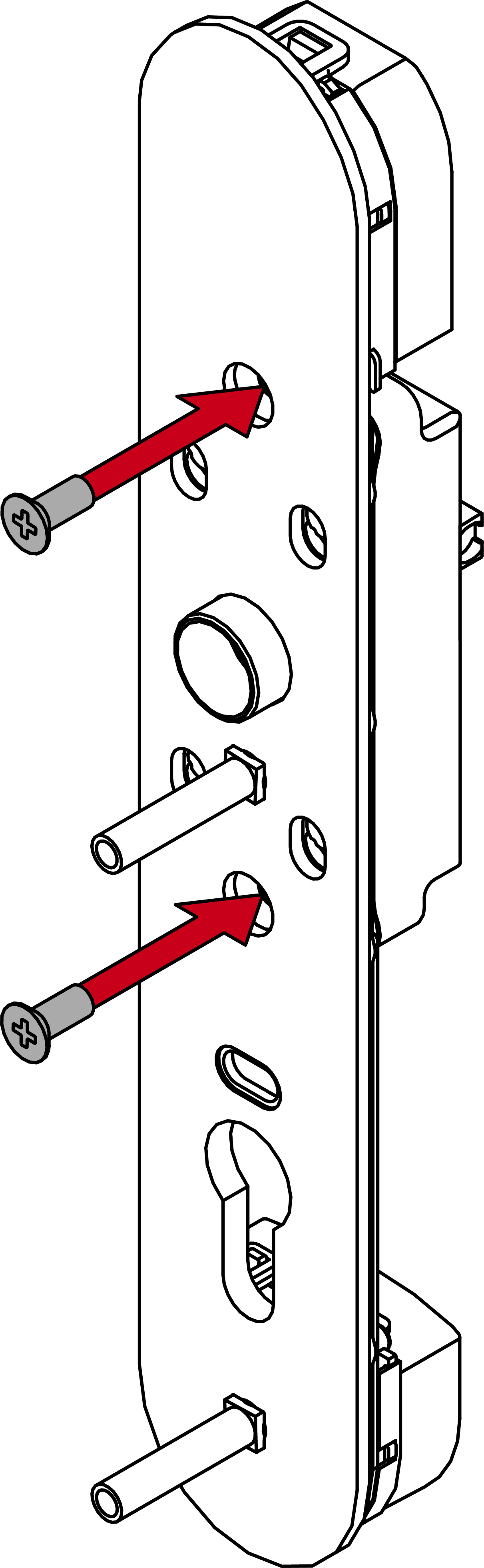

  24. Schrauben Sie mit den 16-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

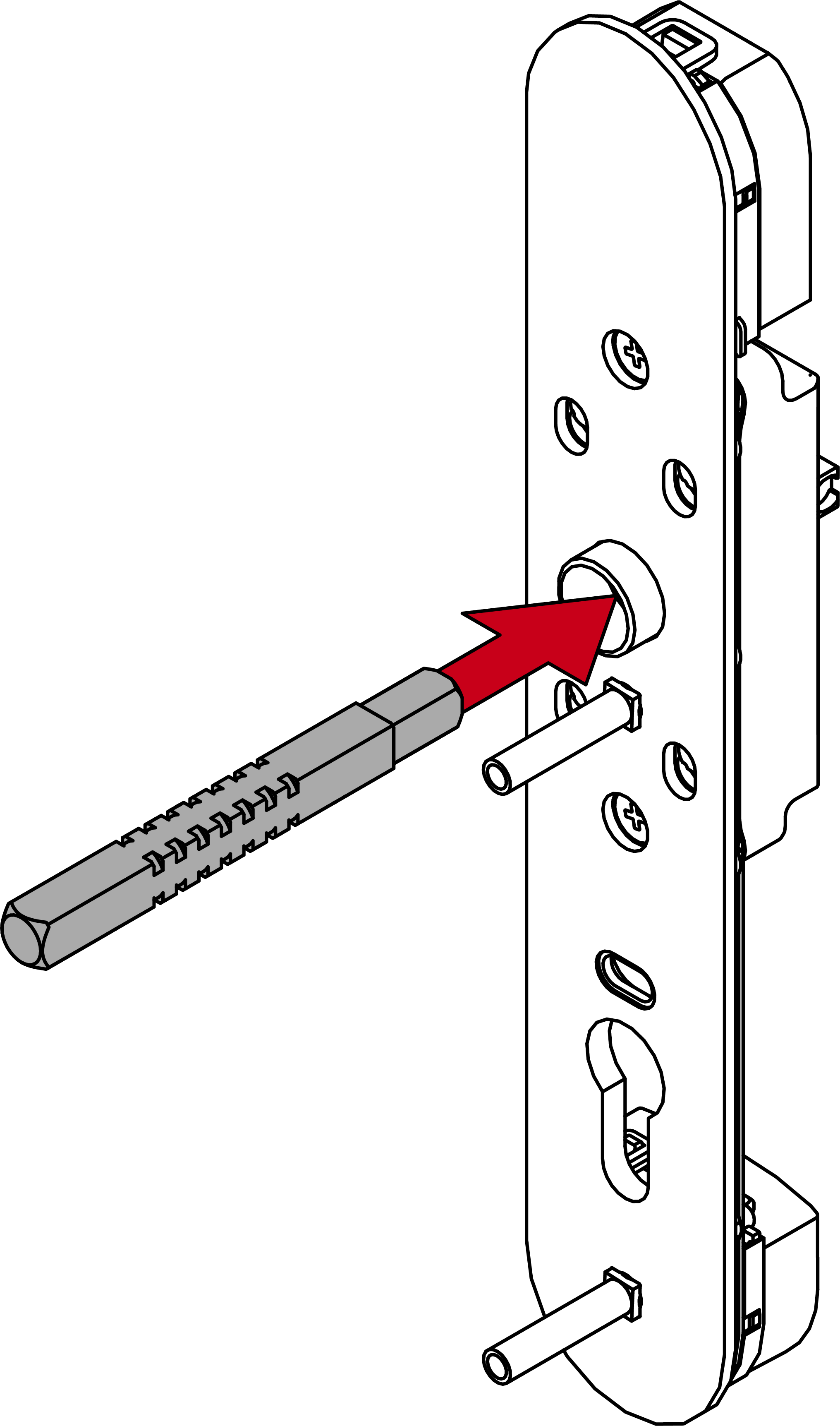

  27. Stecken Sie den Vierkant in den Beschlag.

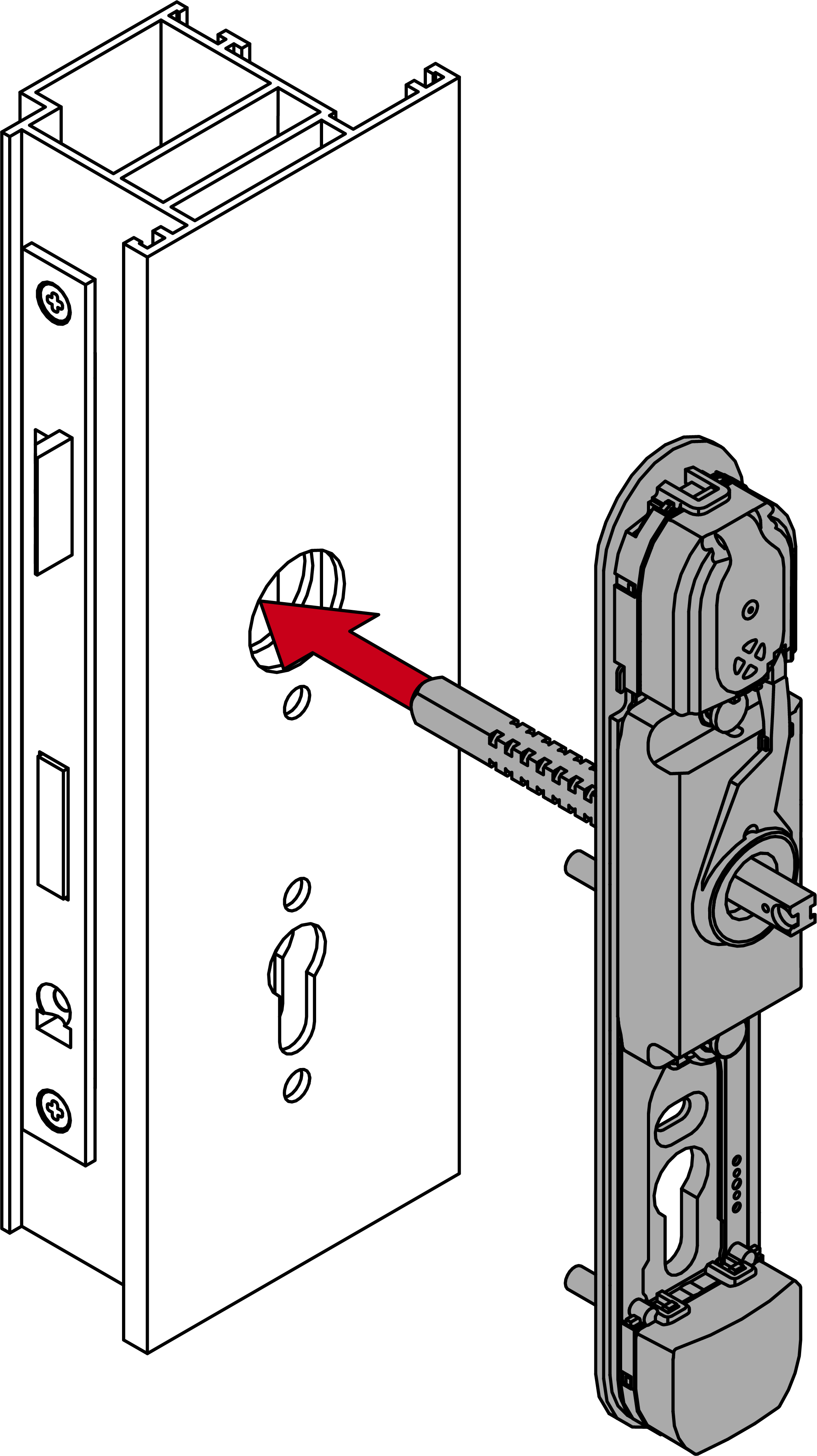

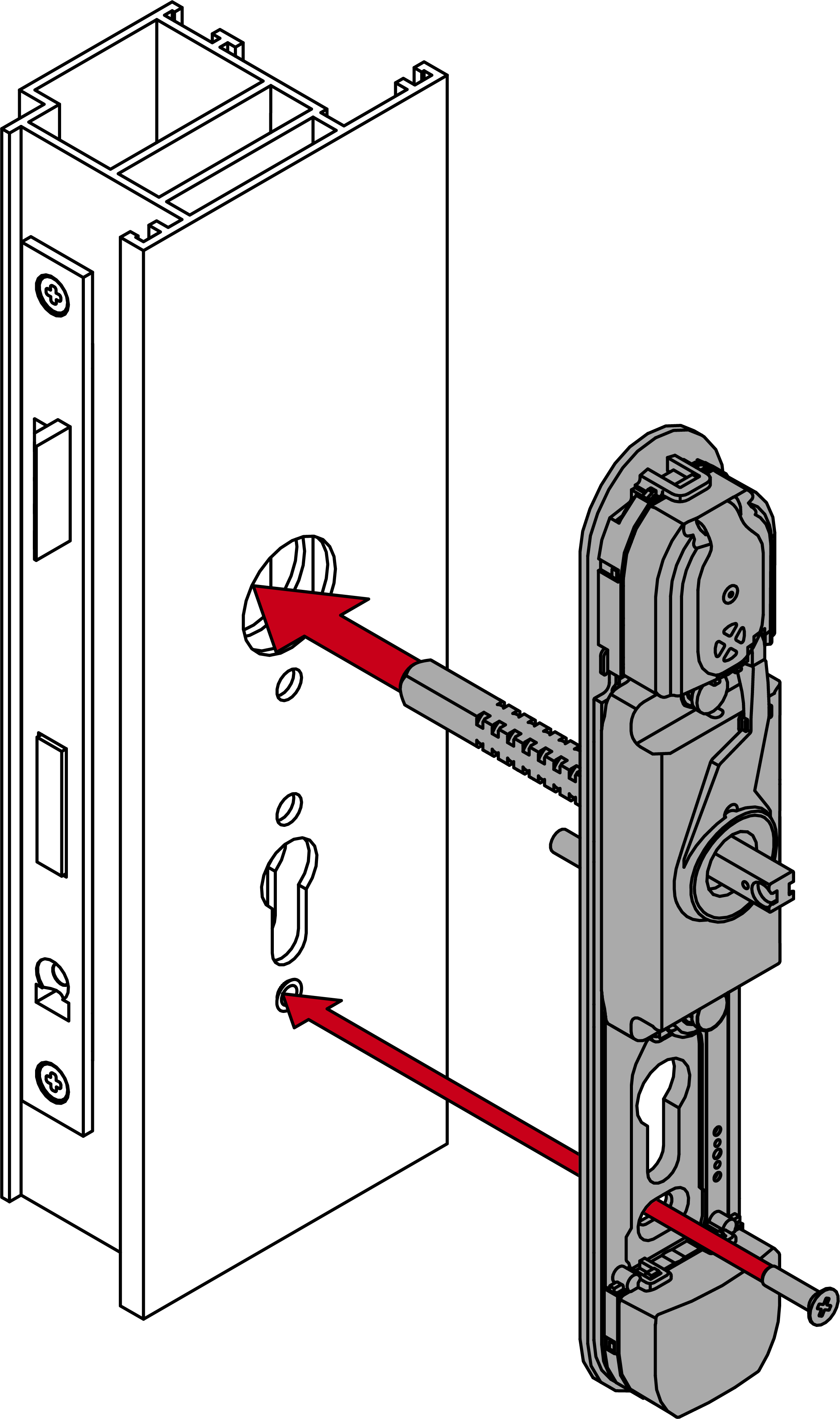

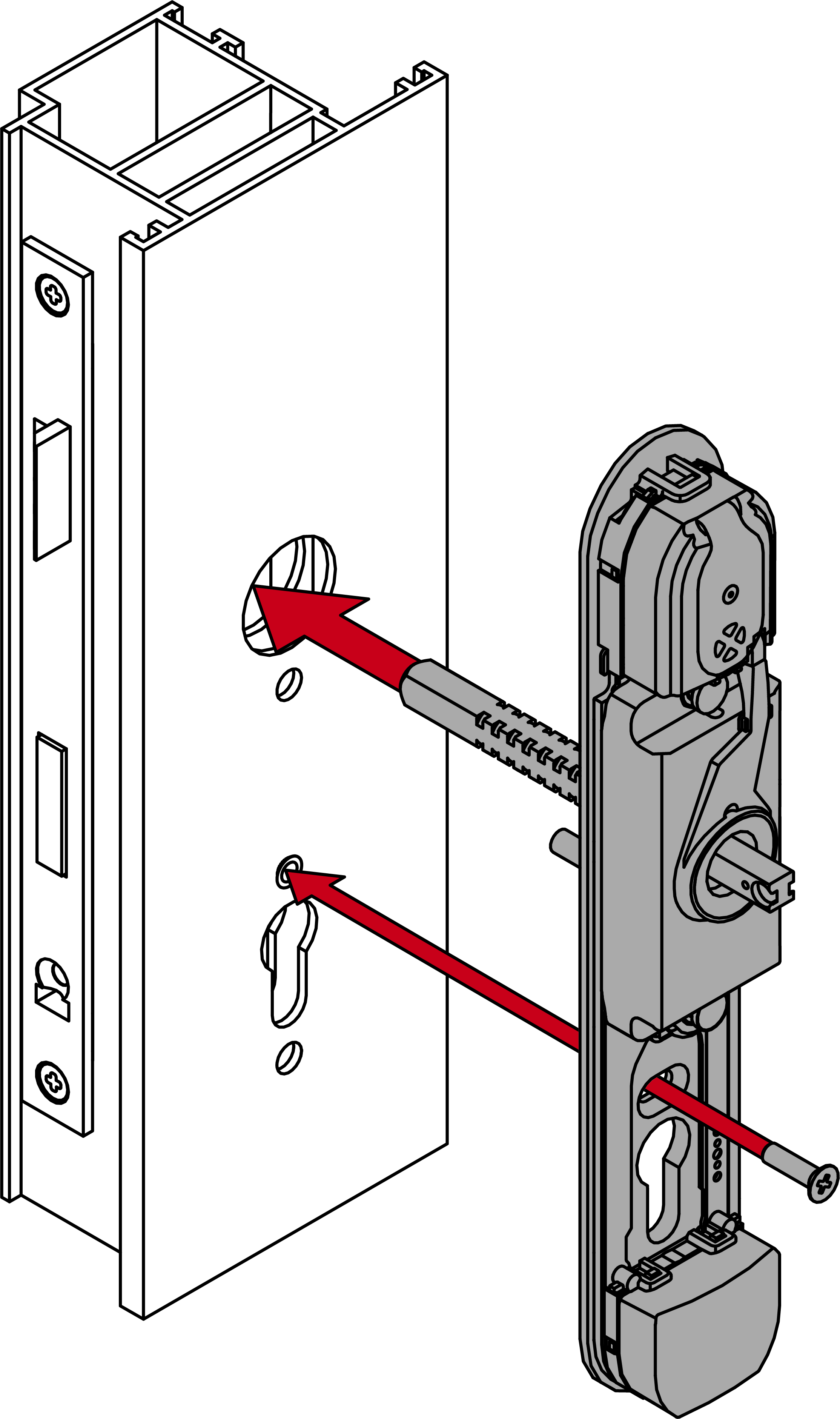

  29. Stecken Sie den Modulträger mit der Fixierplatte in die Tür-Außenseite (PH2, Drehmoment 3,0 Nm).

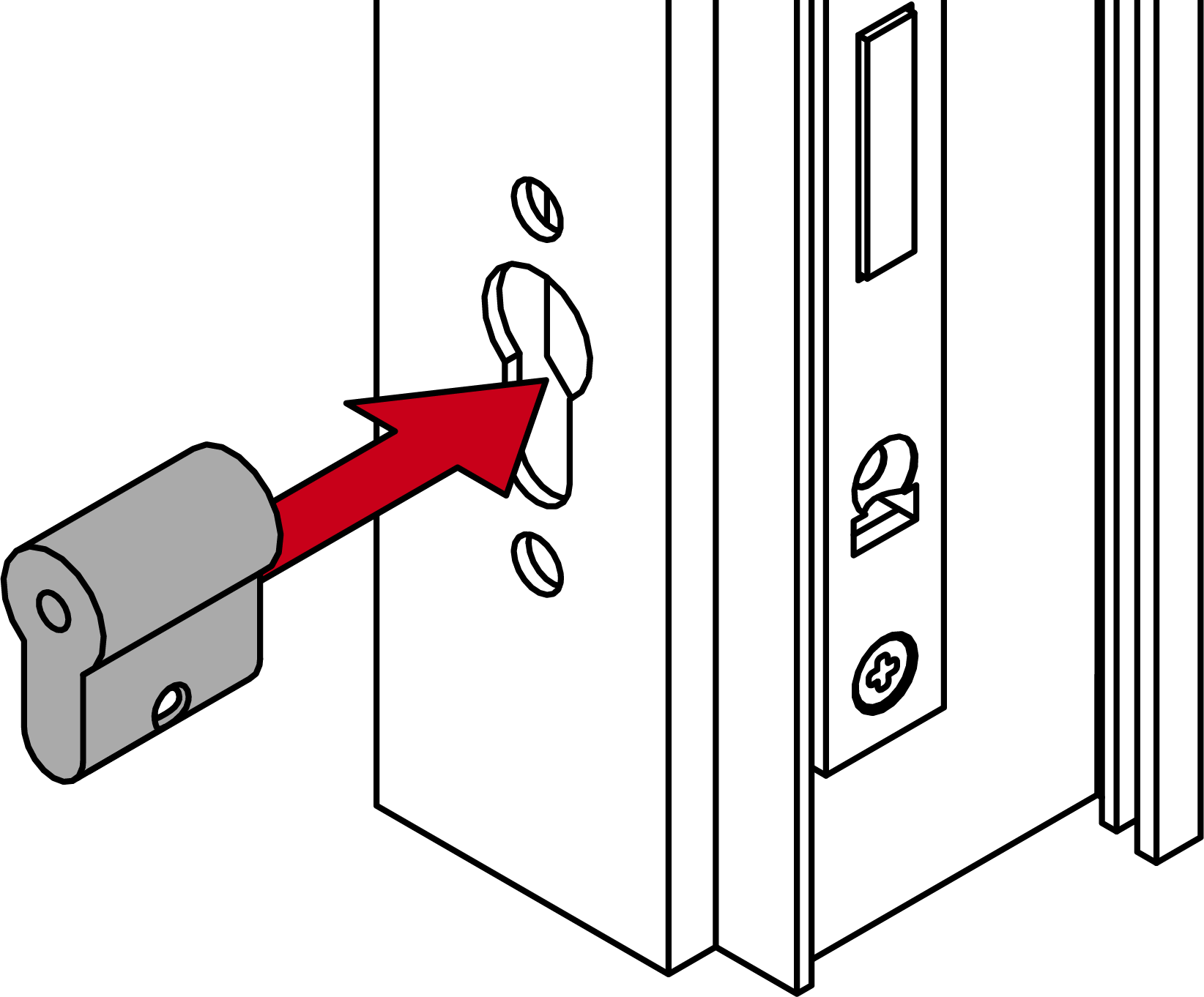

  33. Für Nicht-MO: Setzen Sie den Blindzylinder ein.

  34. HINWEIS

    notice

    Blindzylinder mit Schraubendreher im Loch führen

    Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu positionieren.

    1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
    2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.

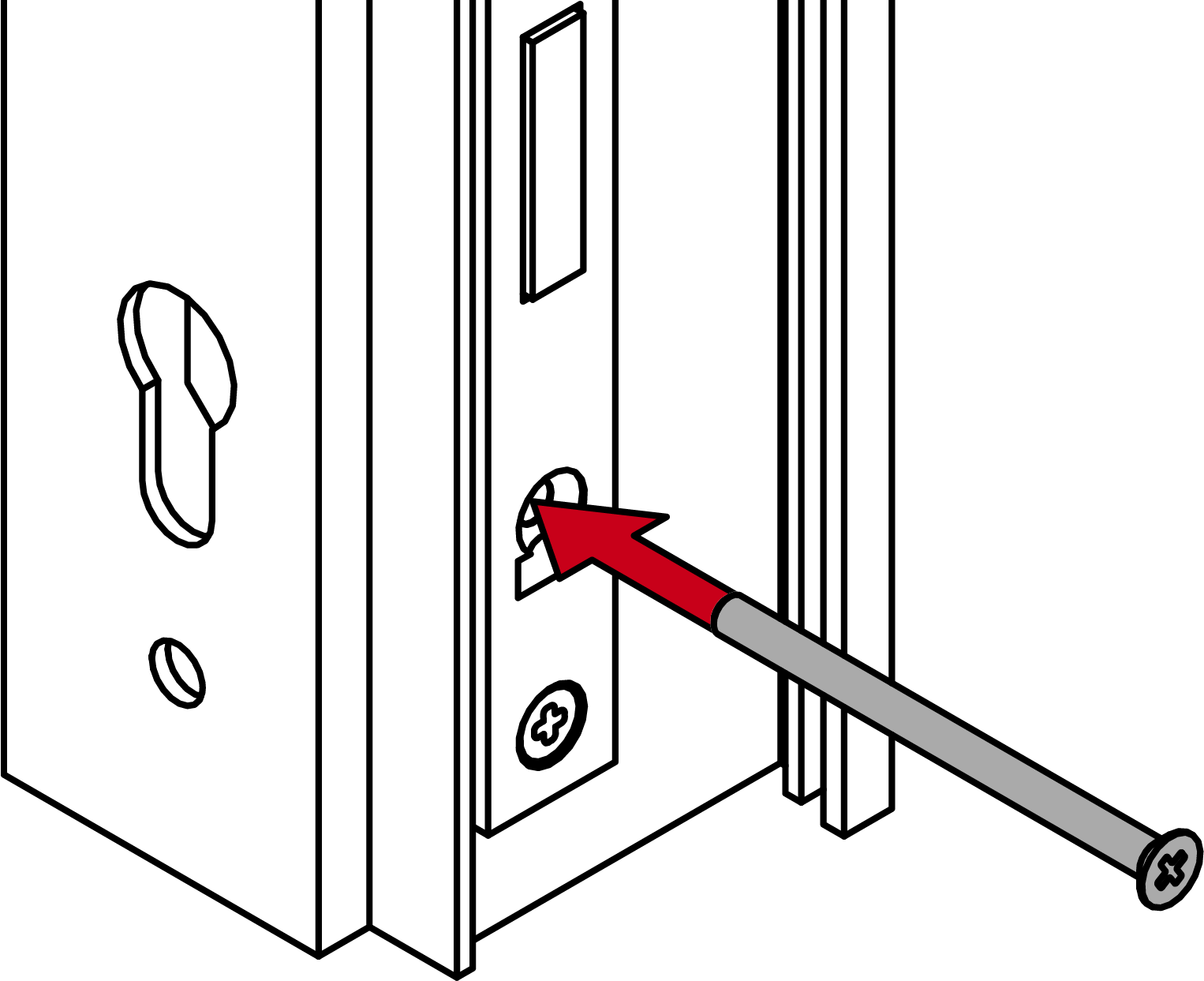

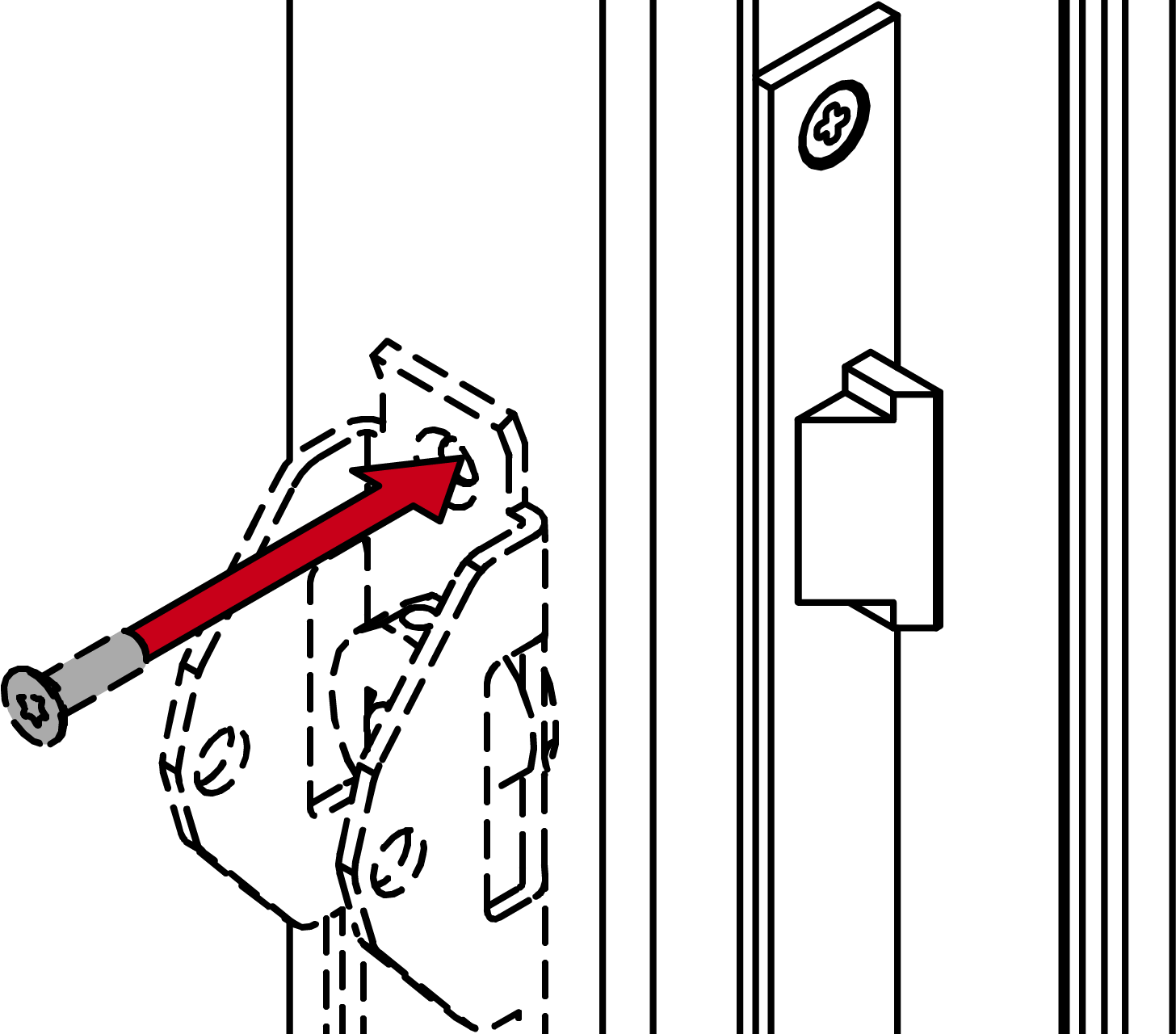

  37. Für Nicht-MO: Schrauben Sie den Blindzylinder fest (PH2, Drehmoment 1,1 Nm).

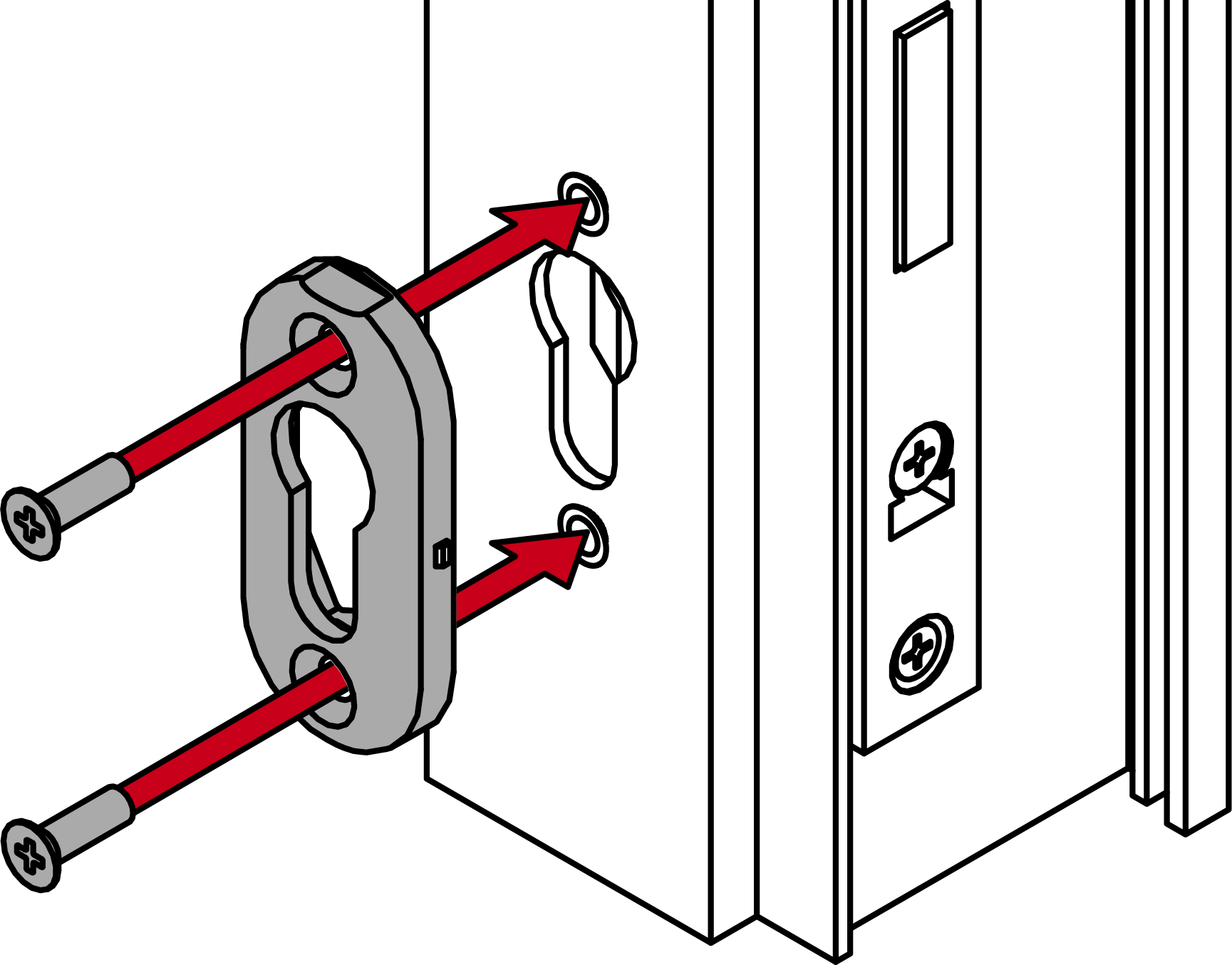

  39. Für PO (Ovalrosette): Schrauben Sie die Ovalrosetten-Basis fest (PH2, 1,1 Nm).

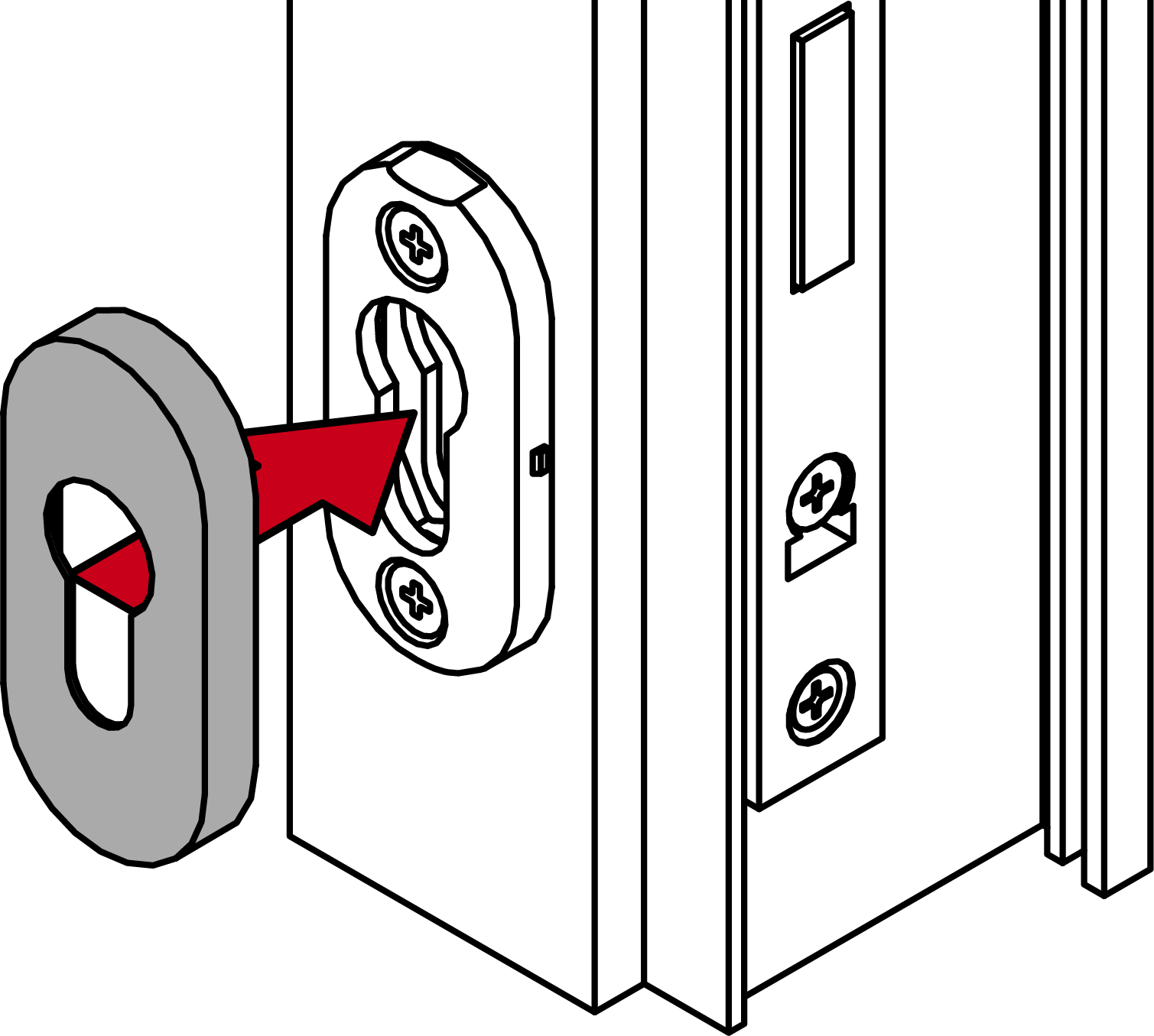

  41. Für PO (Ovalrosette): Stecken Sie die Blende auf die Ovalrosetten-Basis.

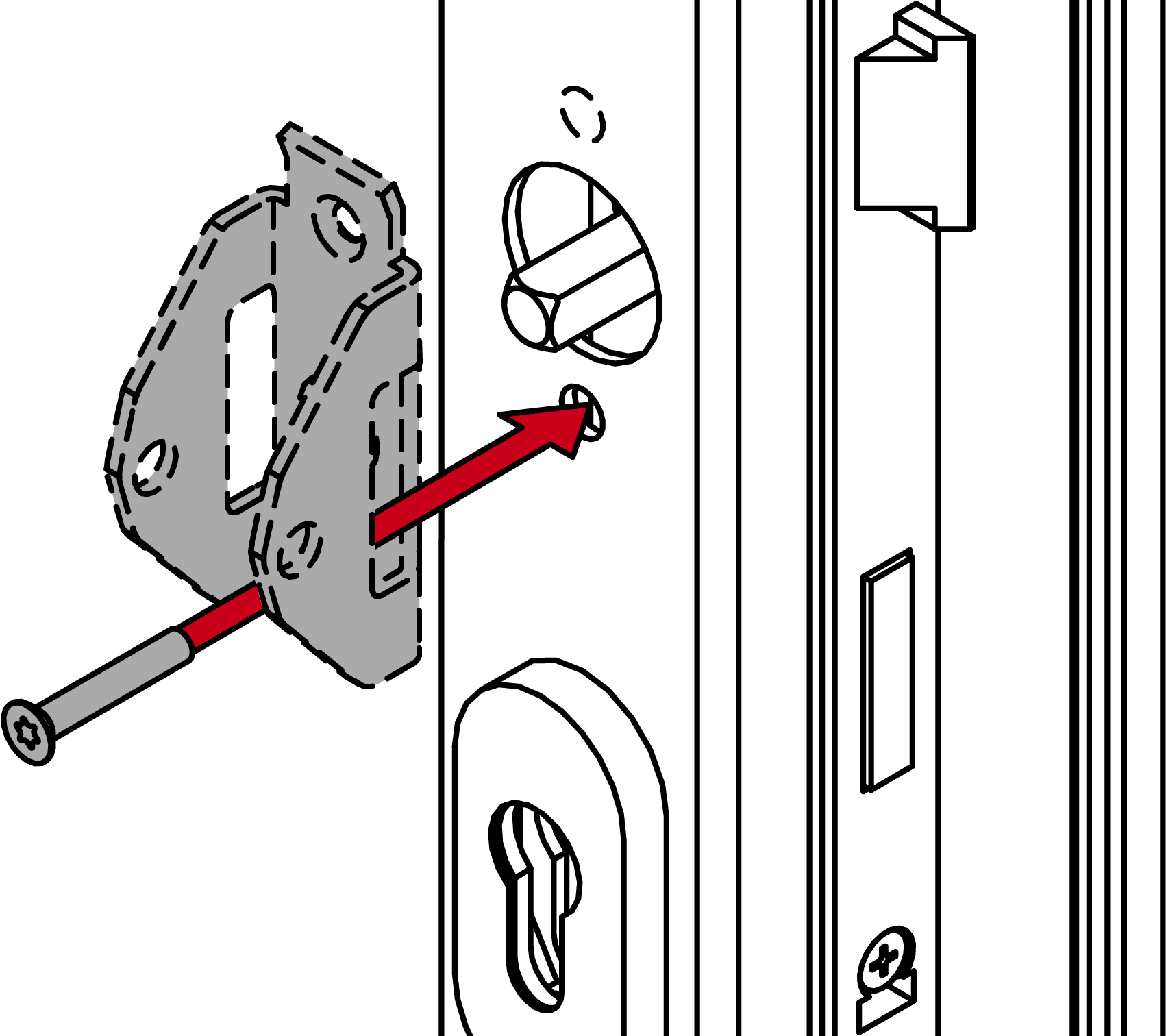

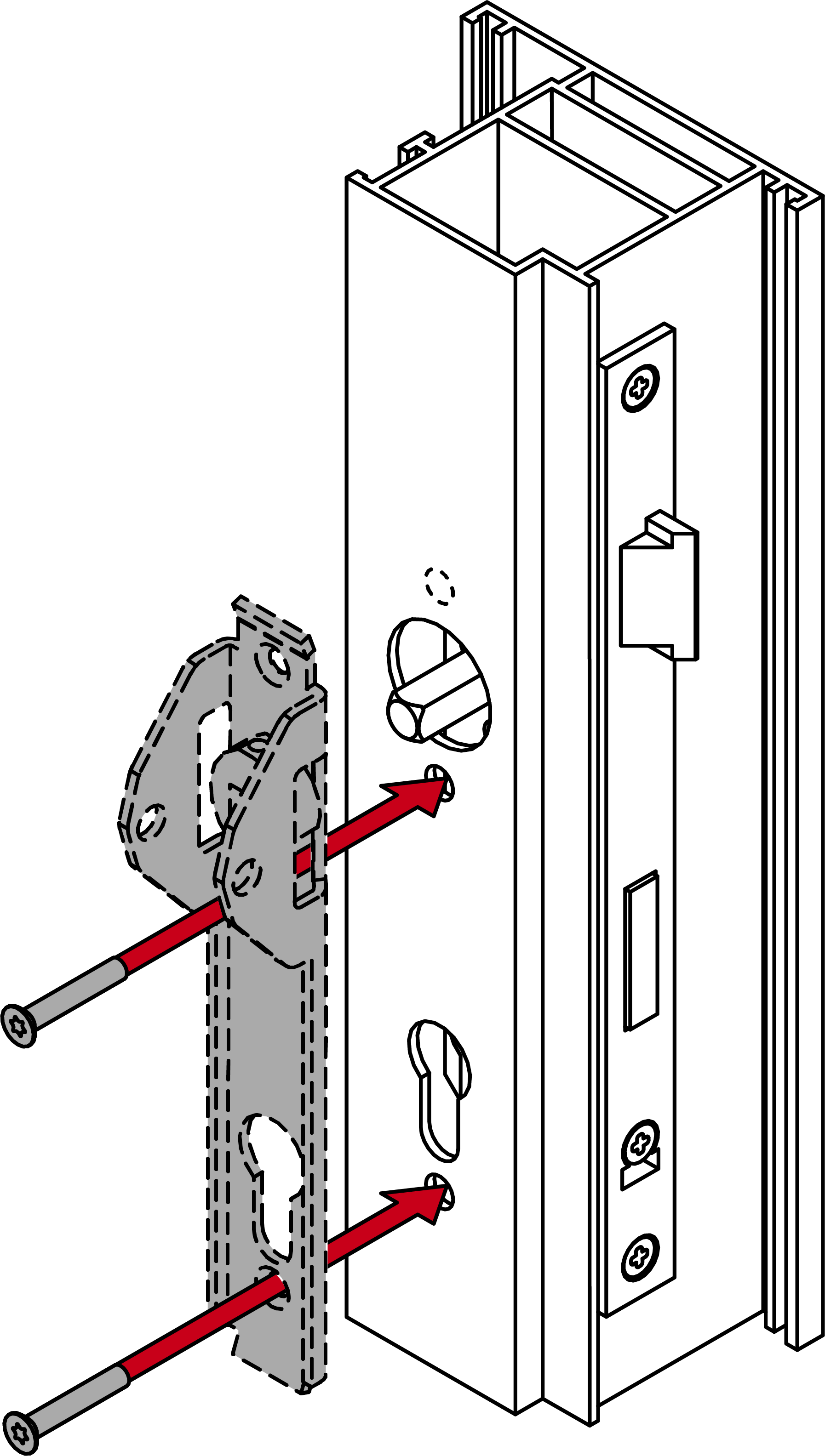

  43. Schrauben Sie die Aufnahmeplatte der Panikstange fest (TX25, PO (Ovalrosette) zusätzlich PH2 - Drehmomente bitte der Herstellerdokumentation entnehmen).
  46. Beachten Sie mögliche herstellerspezifische Vorgaben zur Befestigung der Aufnahmeplatte.

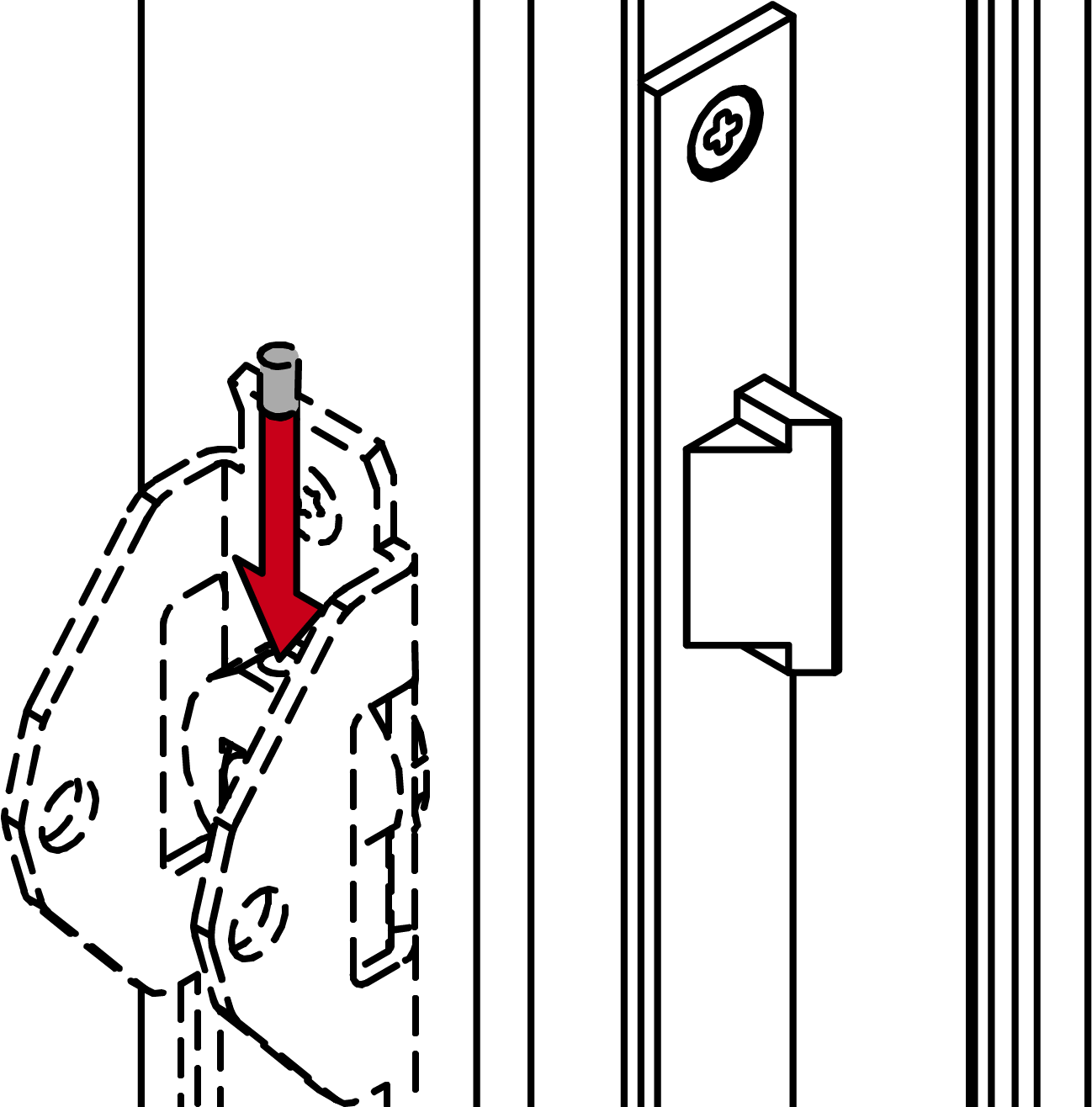

  48. Befestigen Sie die Panikstange nach den Vorgaben des Herstellers (z.B. Madenschraube).

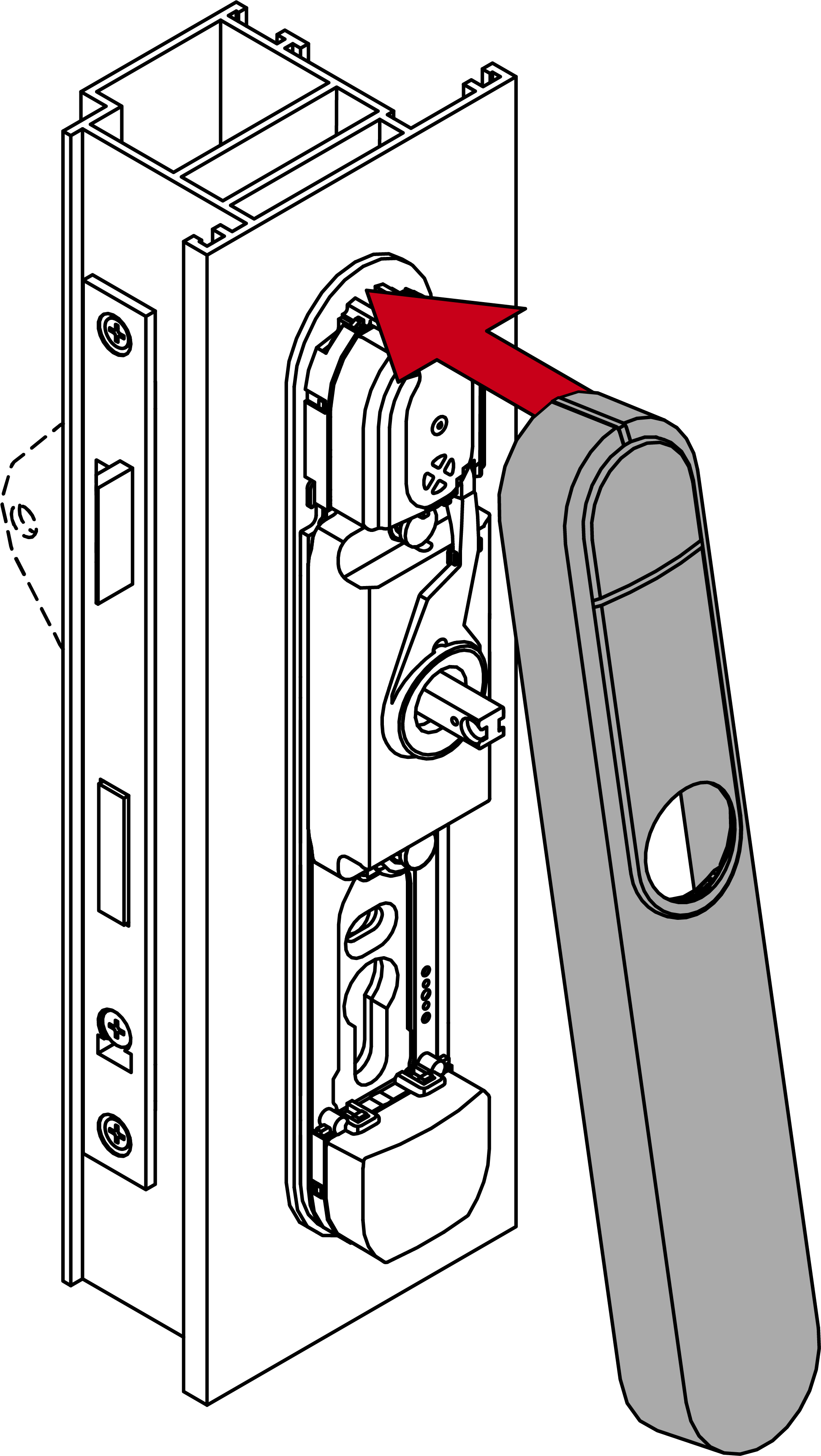

  50. Setzen Sie das Cover oben auf der Fixierplatte an.
  52. Klappen Sie das Cover nach unten zu.

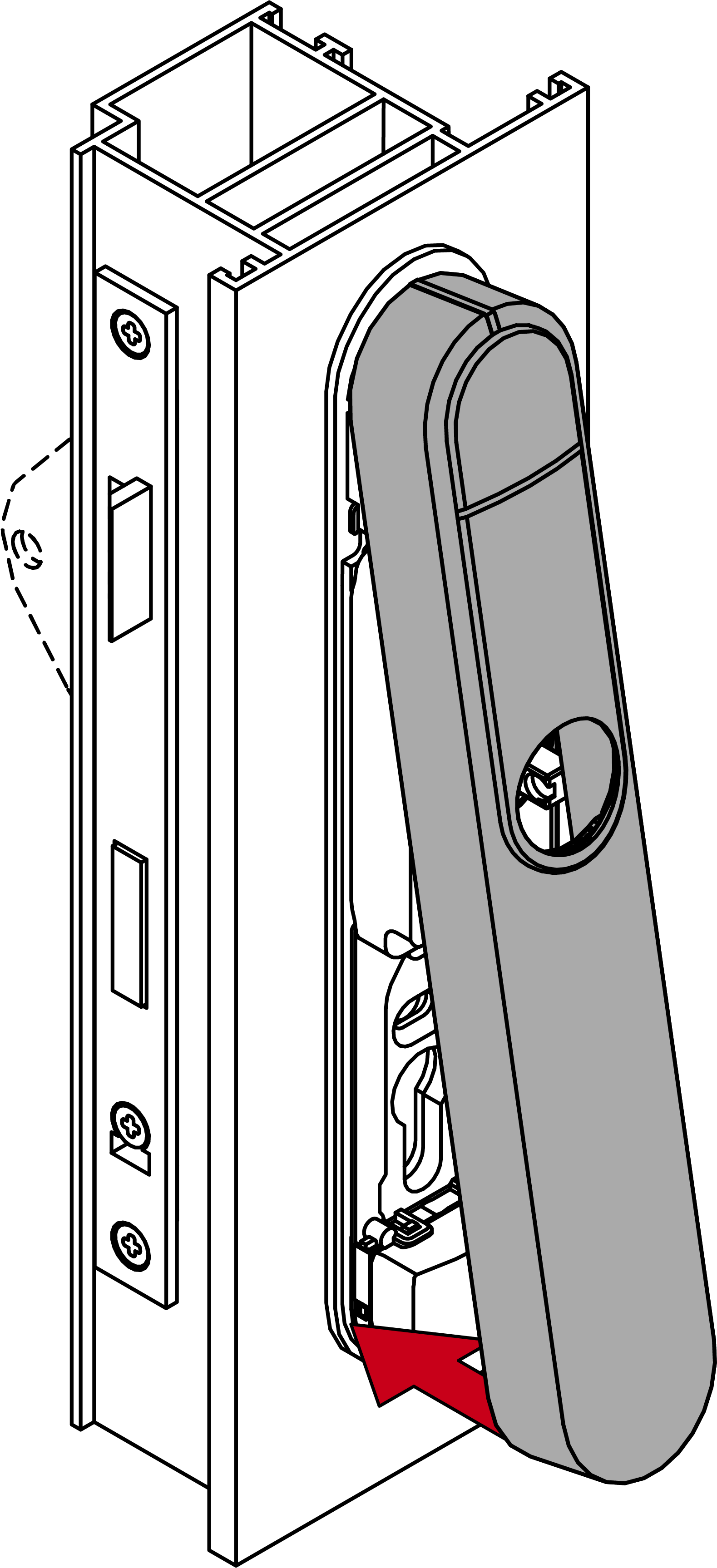

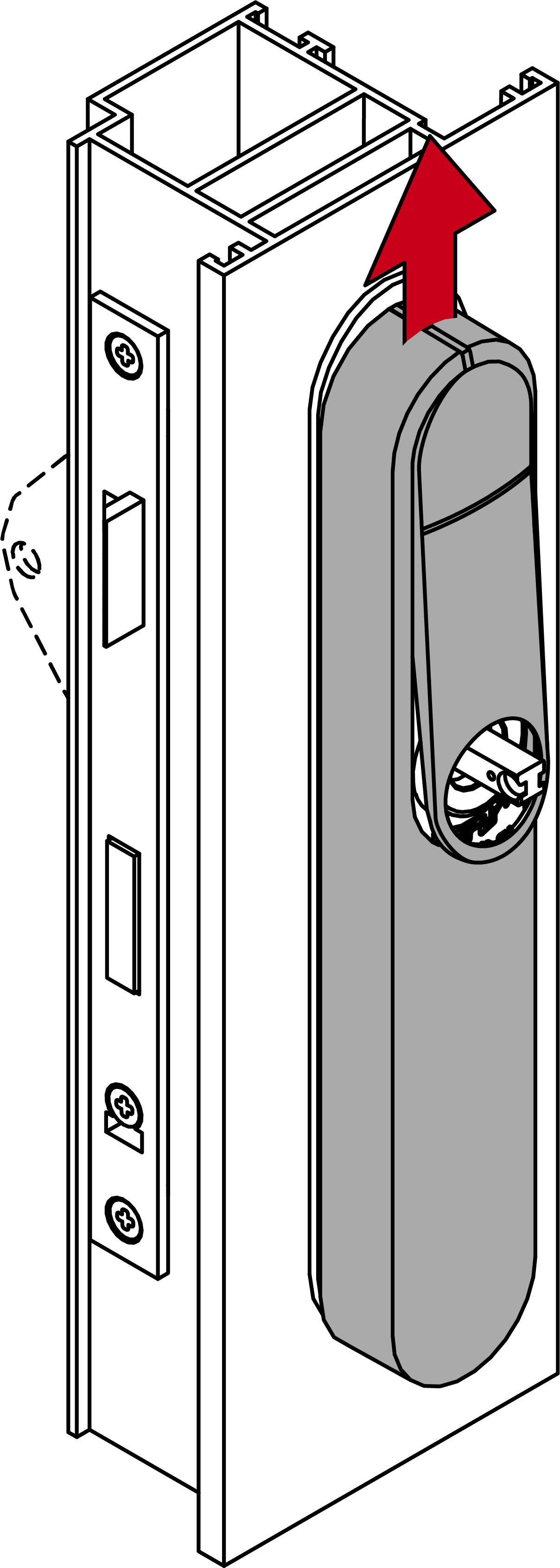

  54. Schieben Sie das Cover nach oben.

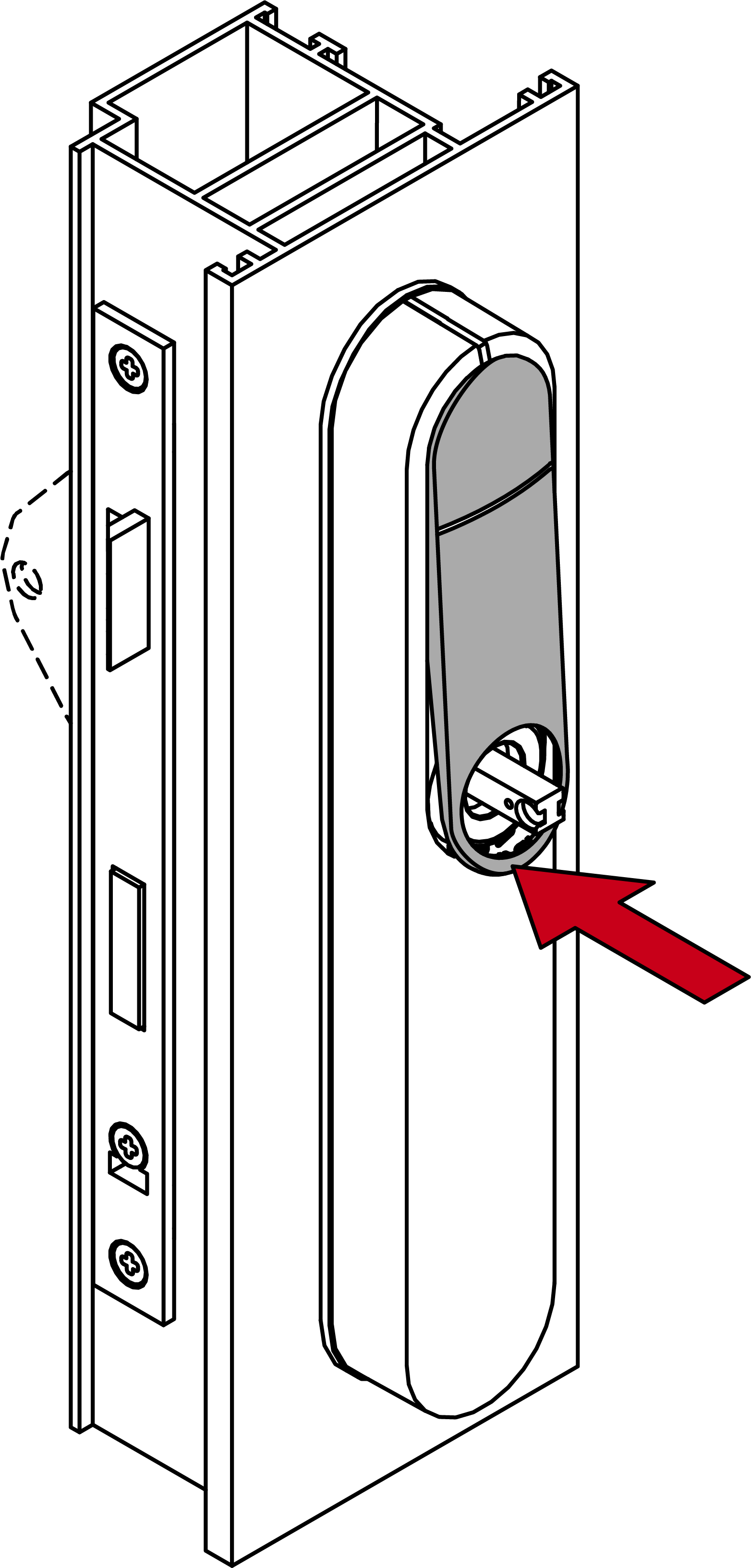

  56. Drücken Sie das Inlay fest.

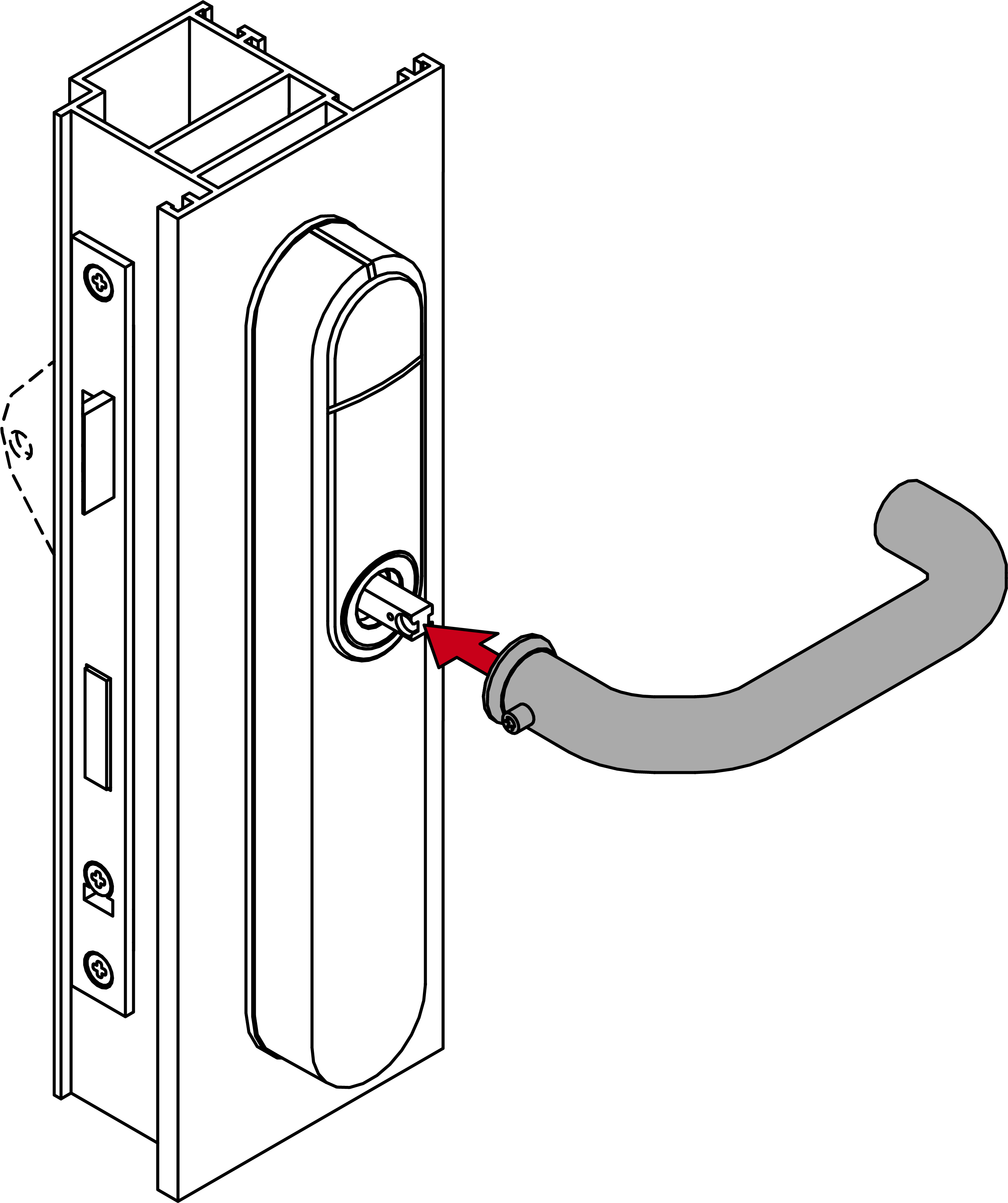

  58. Stecken Sie den Außendrücker auf.

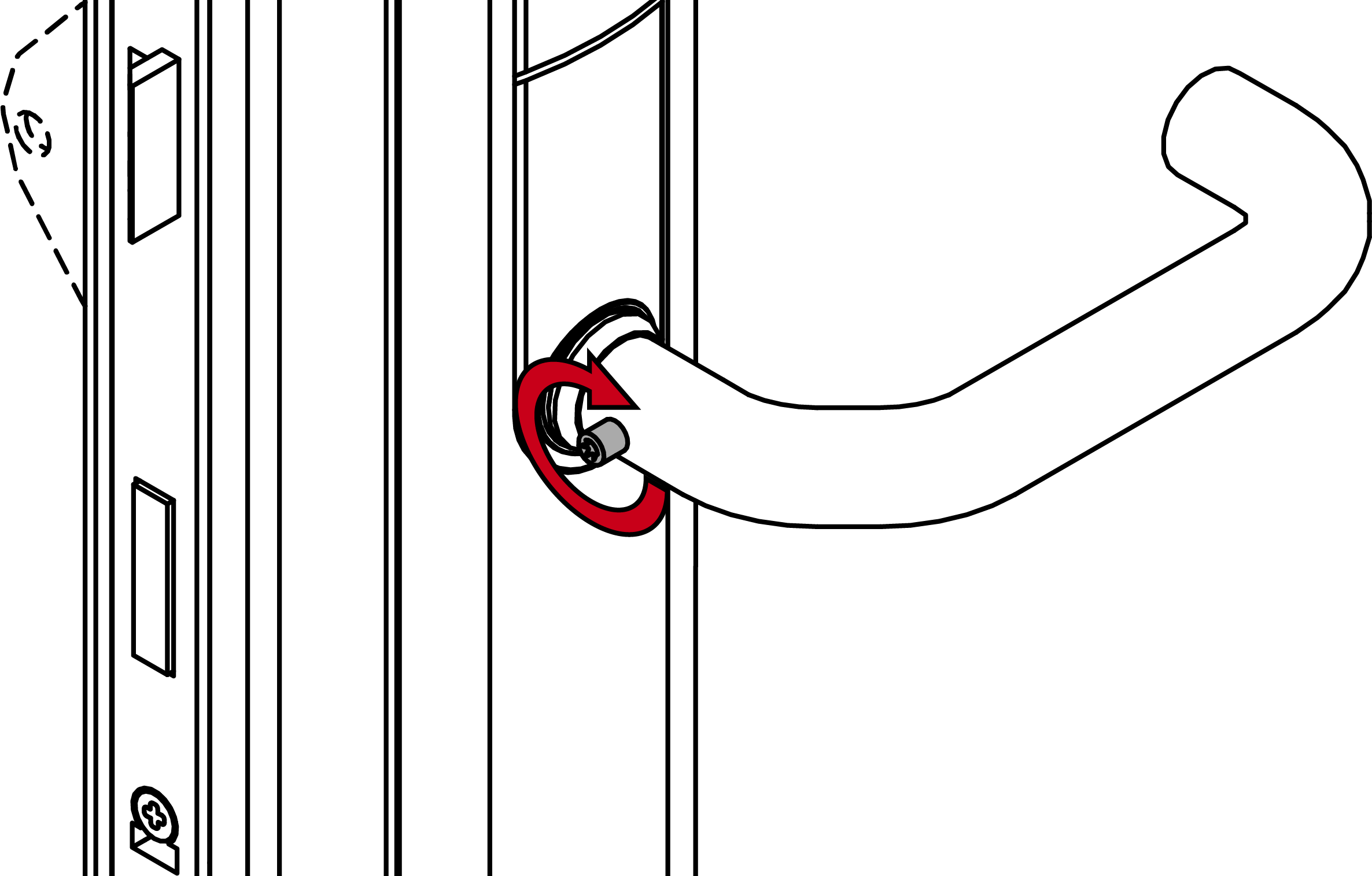

  60. Schrauben Sie mit der Madenschraube den Außendrücker fest (TX15, Drehmoment 5,0 Nm).

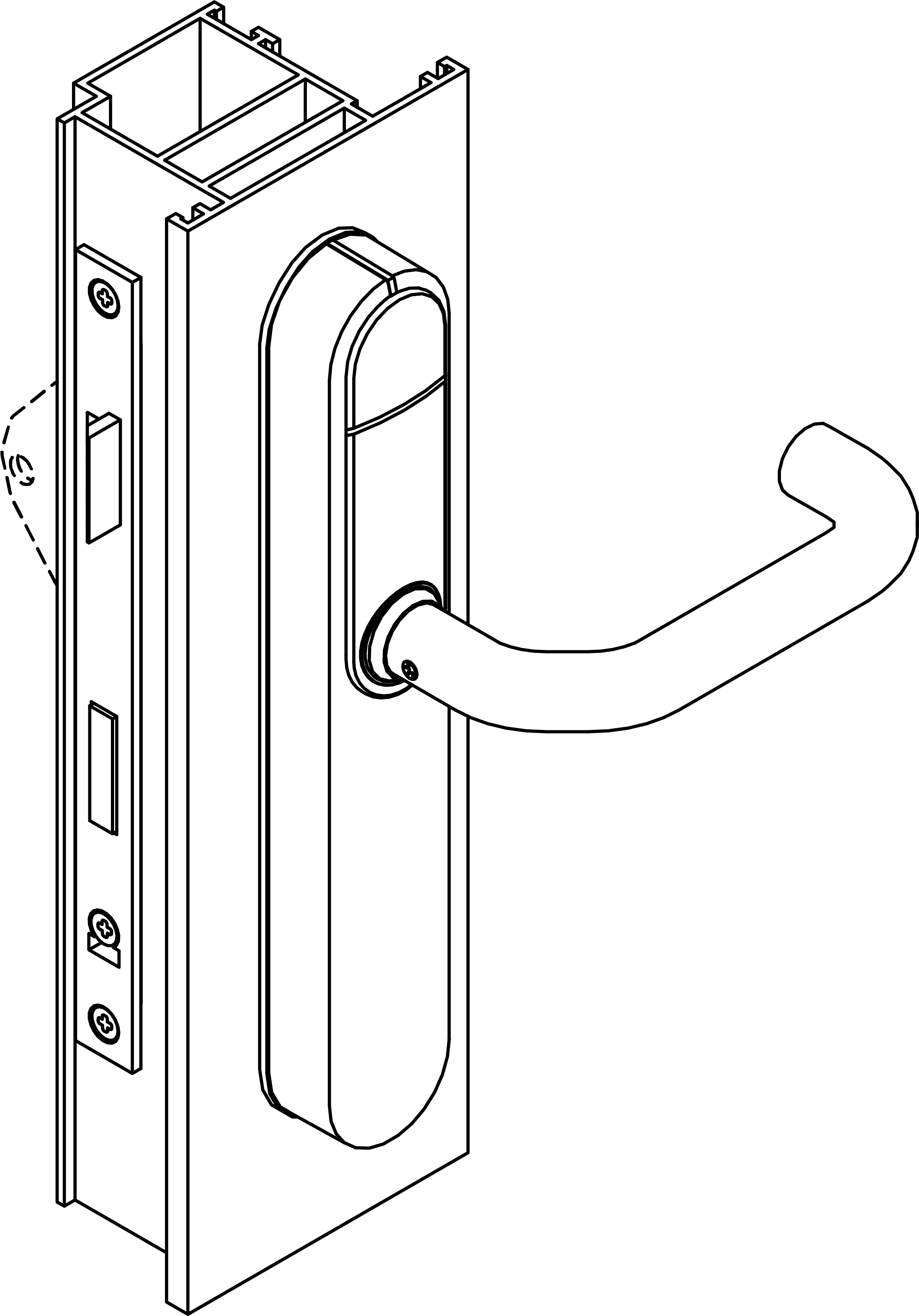

  1. SmartHandle AX Advanced fertig montiert.
