Cover-Haltebügel für offene Nutbuchse nachrüsten (Variante K1) - SmartHandle AX Advanced

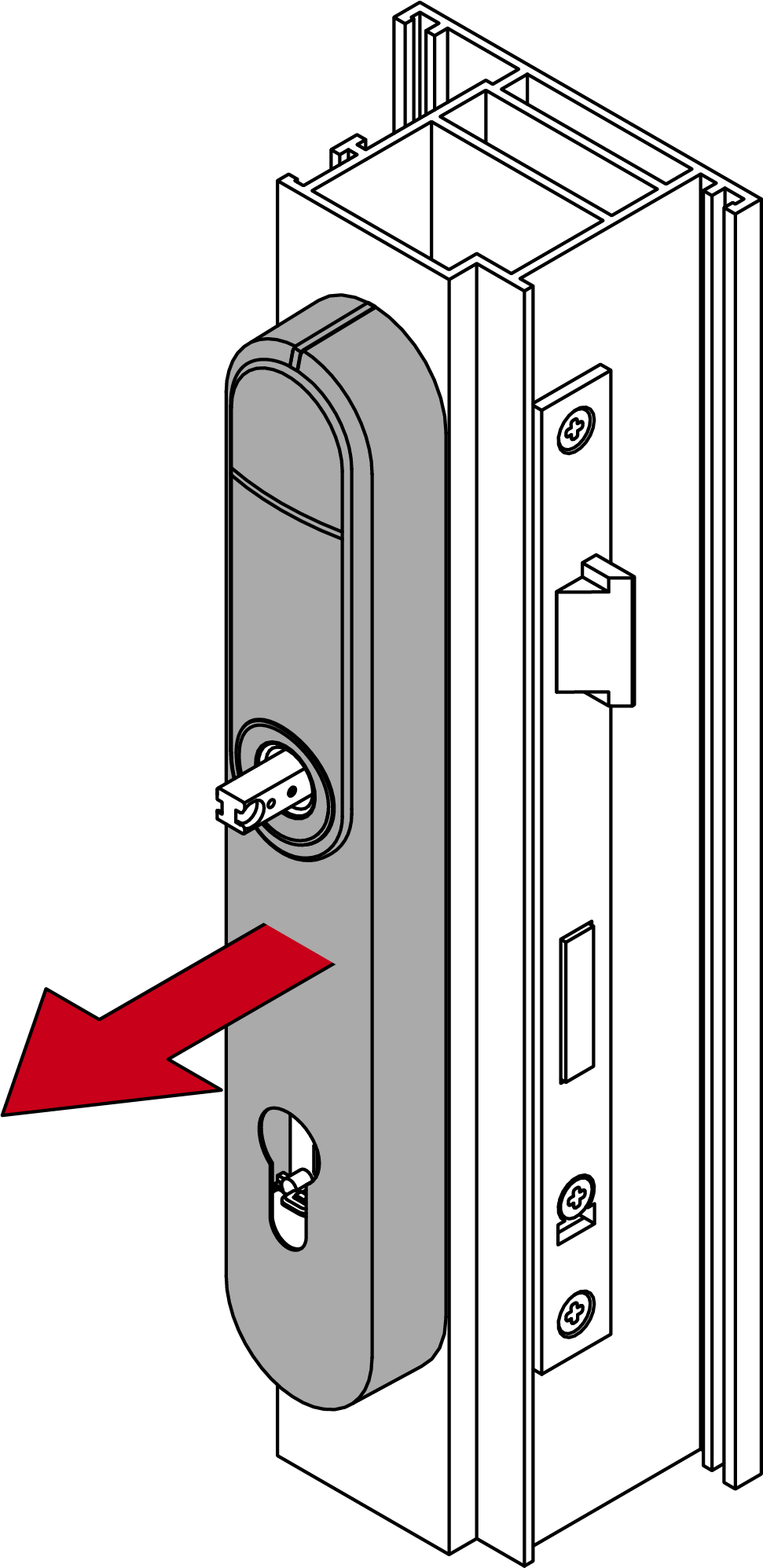

  1. Entfernen Sie das alte Cover.
  3. Entfernen Sie die Schraube, die die Nutbuchse sichert.
  5. Ziehen Sie die Nutbuchse heraus.
  7. Bauen Sie den Cover-Haltebügel auf die offene Nutbuchse um (siehe Cover-Haltebügel auf offene Nutbuchse ändern)

  8. HINWEIS

    notice

    Kunststoff-Clip nur für glatte Elektronikgehäuse ohne Stege

    Der Kunststoff-Clip dient zur Positionierung der Metallplatte. Ab ca. 01/2025 wurden die Elektronikgehäuse mit zwei Stegen versehen, die dieselbe Funktion erfüllen.

    1. Wenn Ihr Elektronikgehäuse zwei Stege neben der Nutbuchse hat, dann entfernen Sie den Kunststoff-Clip.
  10. Stecken Sie den Cover-Haltebügel in die Aufnahme der alten Nutbuchse.
  12. Schrauben Sie den Cover-Haltebügel fest.

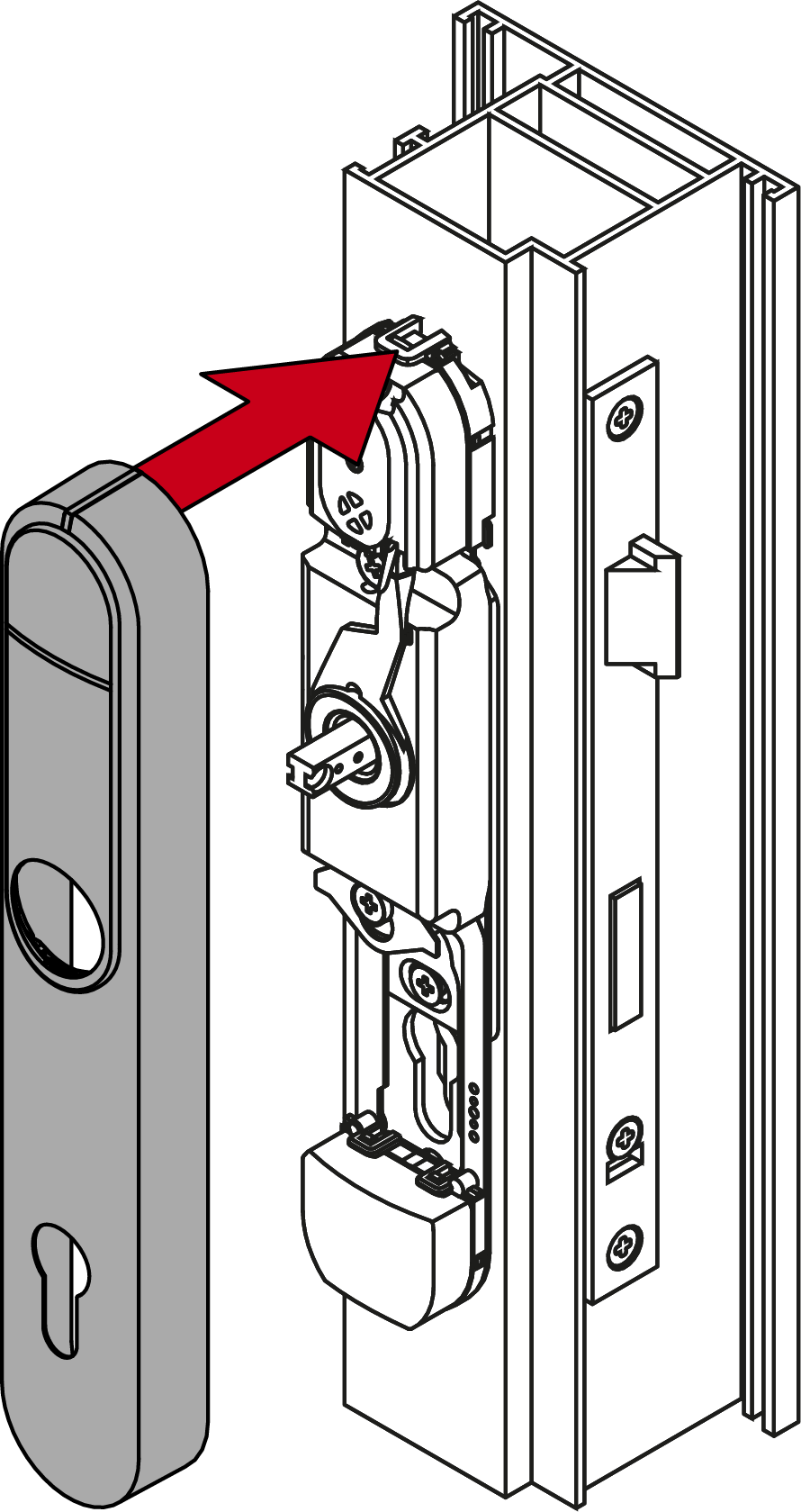

  14. Montieren Sie das neue Cover.
