Batterien wechseln ab 03/2026 (Scandinavian Oval) - SmartHandle AX Advanced

HINWEIS

notice

Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung

Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien können zu Funktionsstörungen führen.

  1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
  2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
  3. Verwenden Sie saubere und fettfreie Handschuhe.
  4. Tauschen Sie immer alle Batterien gleichzeitig aus.
  1. Spezialwerkzeug vorhanden.
  2. PH2-Schraubendreher vorhanden.
  3. SW4-Schraubendreher vorhanden.
  4. Handschuhe vorhanden.
  1. Für MO: Entfernen Sie die Schrauben der Zylinder-Abdeckung auf der Innenseite heraus (PH2).
  3. Für MO: Nehmen Sie die Zylinder-Abdeckung ab.
  5. Für MO: Entfernen Sie die Schrauben des Zylinders auf der Innenseite (SW4).
  7. Für MO: Nehmen Sie den Innenzylinder heraus.
  9. Für MO: Nehmen Sie den Außenzylinder heraus.
  11. Stecken Sie das Spezialwerkzeug in das Cover-Inlay der Elektronikseite.
  13. Biegen Sie mit dem Spezialwerkzeug das Cover-Inlay vorsichtig auf.

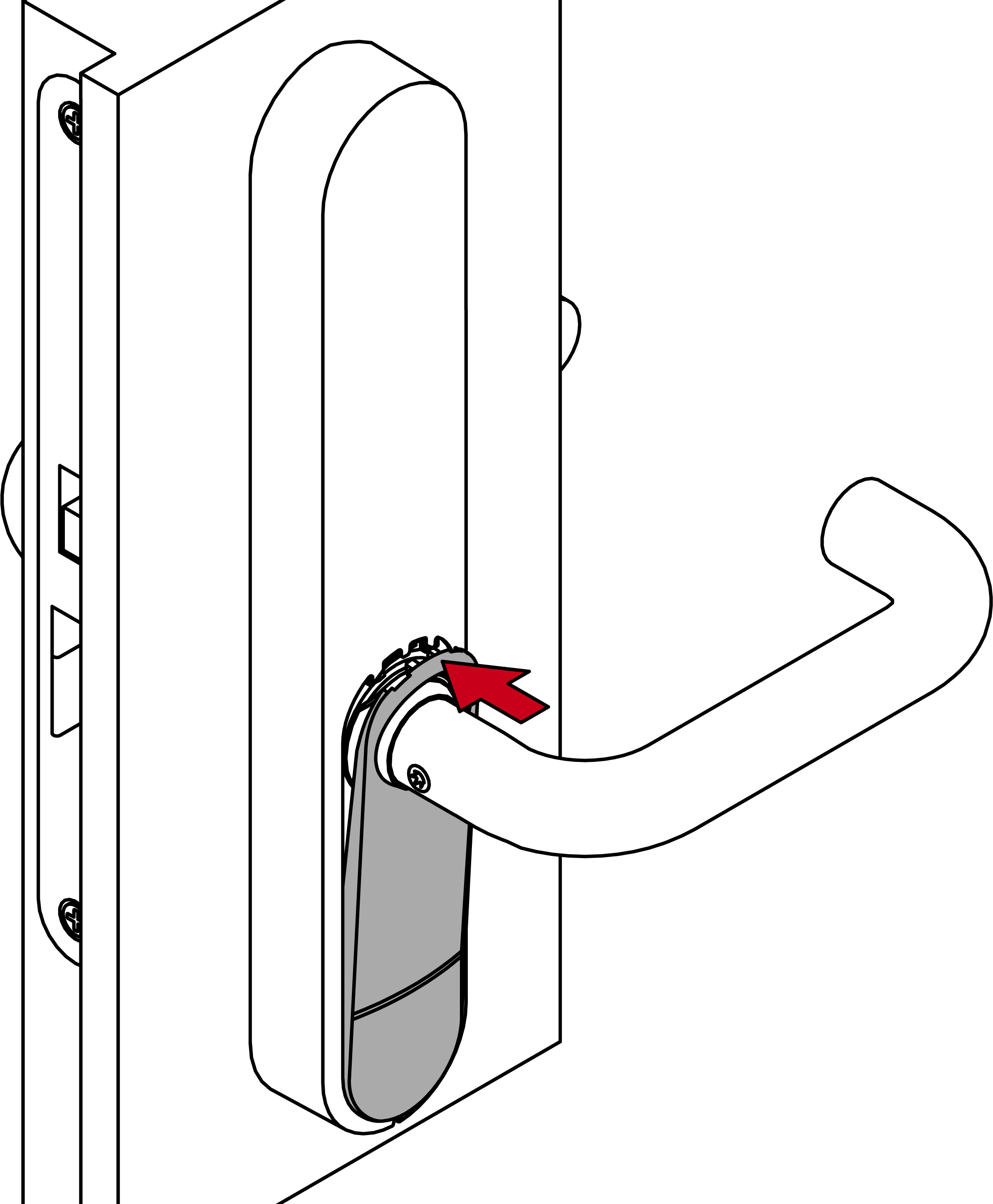

  15. Schieben Sie das Cover nach oben.
  17. Cover entriegelt.
  18. Nehmen Sie das Cover ab.
  20. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls aus.
  22. Nehmen Sie das Batteriemodul ab.
  24. Ziehen Sie den Batterieträger aus dem Batteriemodul.
  26. Entnehmen Sie die Batterien.
  28. Setzen Sie die neuen Batterien wie gezeigt ein. Schieben Sie die Batterien paarweise mit den Pluspolen zueinander in den Batterieträger ein.
  32. Setzen Sie den Batterieträger wieder in das Batteriemodul ein.
    Die Batterien zeigen dabei zur Nase des Batteriemoduls und die Federkontakte nach oben.
  35. Setzen Sie das Batteriemodul wieder in den Modulträger ein.
  38. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls wieder ein.
  40. SmartHandle AX Advanced piept dreimal.
  41. Setzen Sie das Cover unten auf der Fixierplatte an.
  43. Klappen Sie das Cover nach oben zu.
  45. Drücken Sie das Cover gegen die Tür und schieben Sie es gleichzeitig nach unten.
  47. Cover rastet ein.
  48. Drücken Sie das Inlay fest.

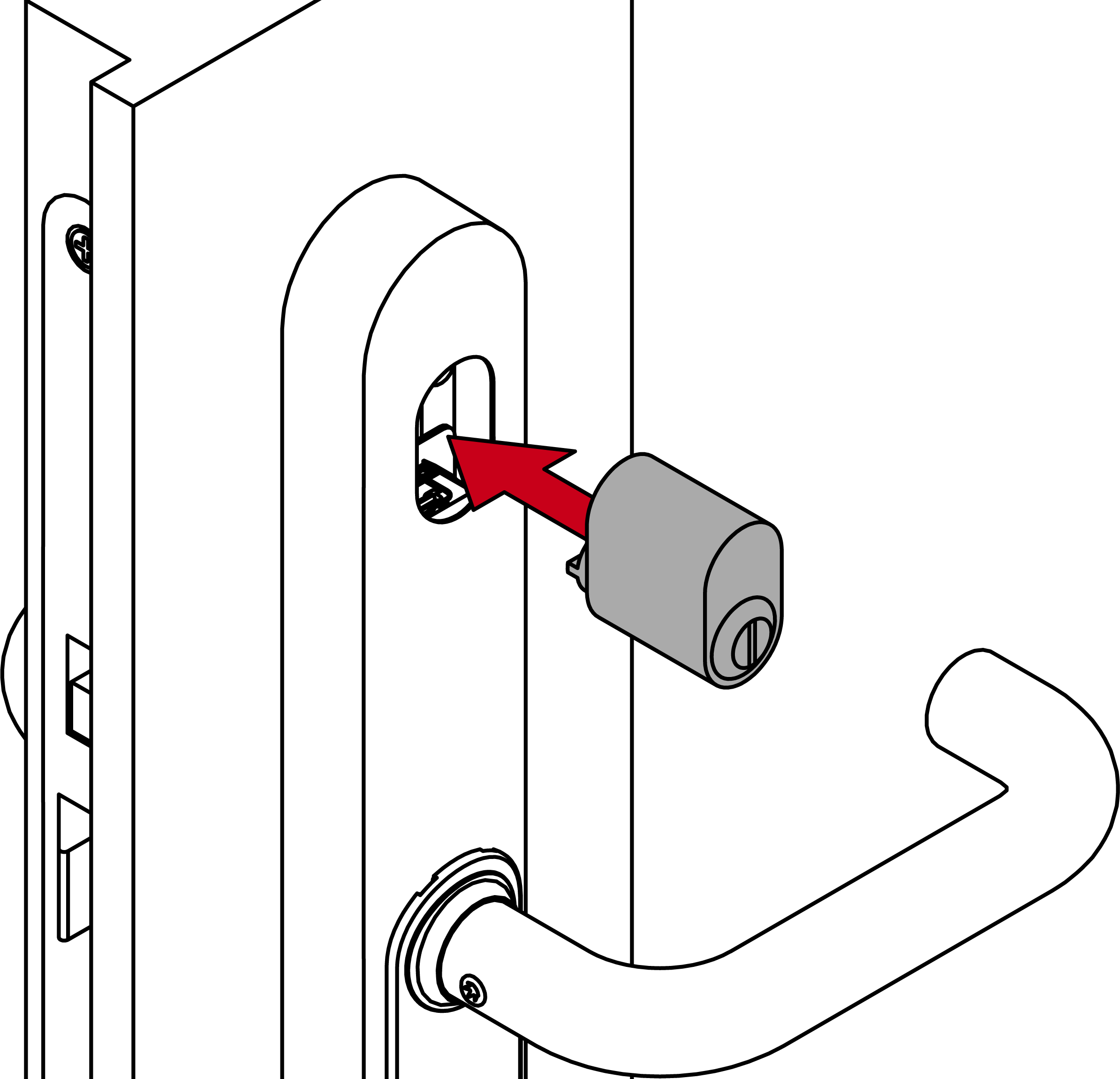

  50. Für MO: Stecken Sie den Außenzylinder wieder in den Beschlag.
  52. Für MO: Schrauben Sie Innenzylinder und Außenzylinder wieder zusammen (SW4).
  54. Für MO: Schrauben Sie die Zylinder-Abdeckung wieder fest (PH2, Drehmoment: 1,1 Nm).
  1. Batterien sind gewechselt.
