Beschlag montieren - SmartHandle AX Advanced

  1. Tür vorgebohrt.
  2. PH2-Schraubendreher vorhanden.
  3. TX15-Schraubendreher vorhanden.
  4. Messschieber vorhanden.
  5. Säge vorhanden.
  1. Betrachten Sie das Einsteckschloss von der Außenseite und setzen Sie die Hülsenmuttern für das Einsteckschloss passend in die Außen-Fixierplatte ein.
    Sie erkennen die Außen-Fixierplatte daran, dass die mittleren Löcher keine Gewinde haben.
  4. Stecken Sie den Modulträger in die Fixierplatte.
  6. Schieben Sie den Modulträger nach unten.
  8. Modulträger rastet ein.
  9. Schrauben Sie mit den 12-mm-Schrauben den Modulträger an der Fixierplatte fest (PH2, Drehmoment 3,0 Nm).

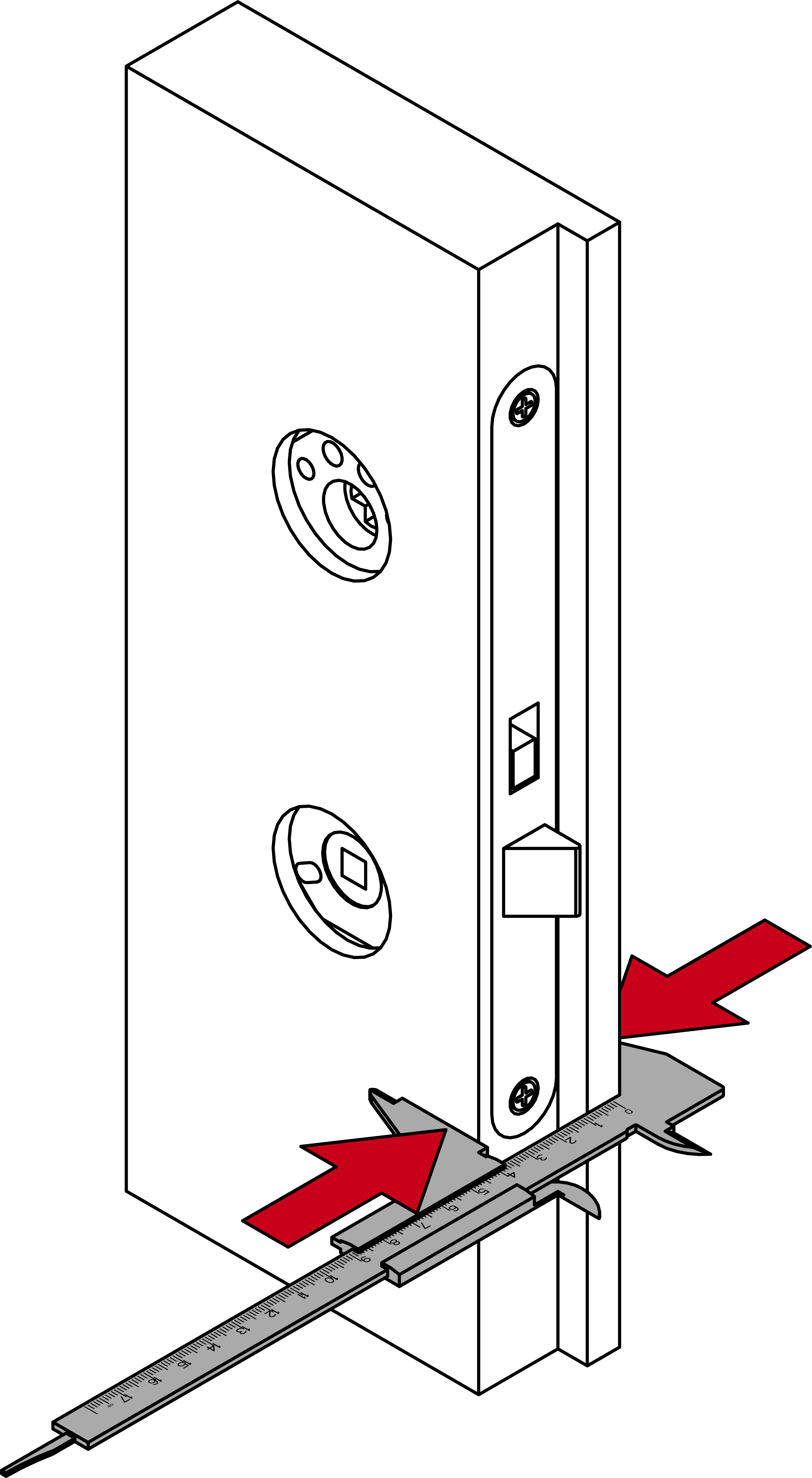

  12. Messen Sie die Türdicke.

  13. Bereich

    Türdicke (mm)

    Schrauben

    S

    32 - <37

    M4×35

    S

    37 - 59

    M4×40

    M

    57 - 79

    M4×60

    L

    77 - 99

    M4×80

    X

    97 - 192

    M4 X

  14. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.
  15. Für Türdicke X: Schrauben Sie die 10-mm-Schrauben, die Gewindehülsen und die Gewindestangen zusammen.
  17. Für X: Markieren Sie die Sägestellen an den Gewindestangen und am Vierkant.
  19. Markieren Sie die Sägestelle am Vierkant.
  21. Für X: Kürzen Sie mit einer geeigneten Säge die Schrauben (4x).
  22. Kürzen Sie mit einer geeigneten Säge den Vierkant.
  24. Stecken Sie den Vierkant in den Beschlag.
  26. Stecken Sie den Modulträger, die Fixierplatte und den Vierkant in die Tür-Außenseite.
  28. Setzen Sie die Hülsenmuttern in die MO-Abdeckung ein.
  29. Setzen Sie die Hülsenmuttern in die Fixierplatte ein.

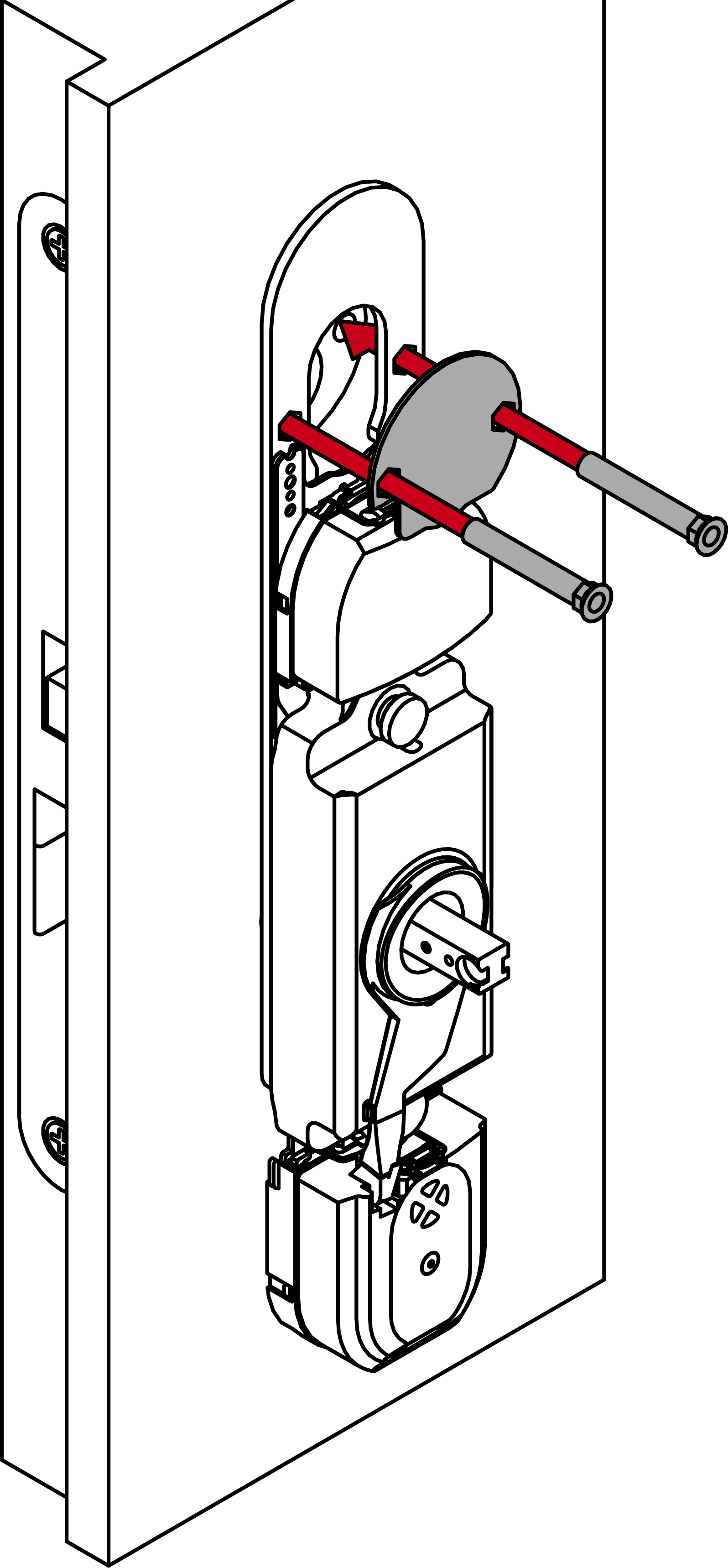

  32. Schrauben Sie die Innen-Fixierplatte fest (PH2, Drehmoment 1,1 Nm).

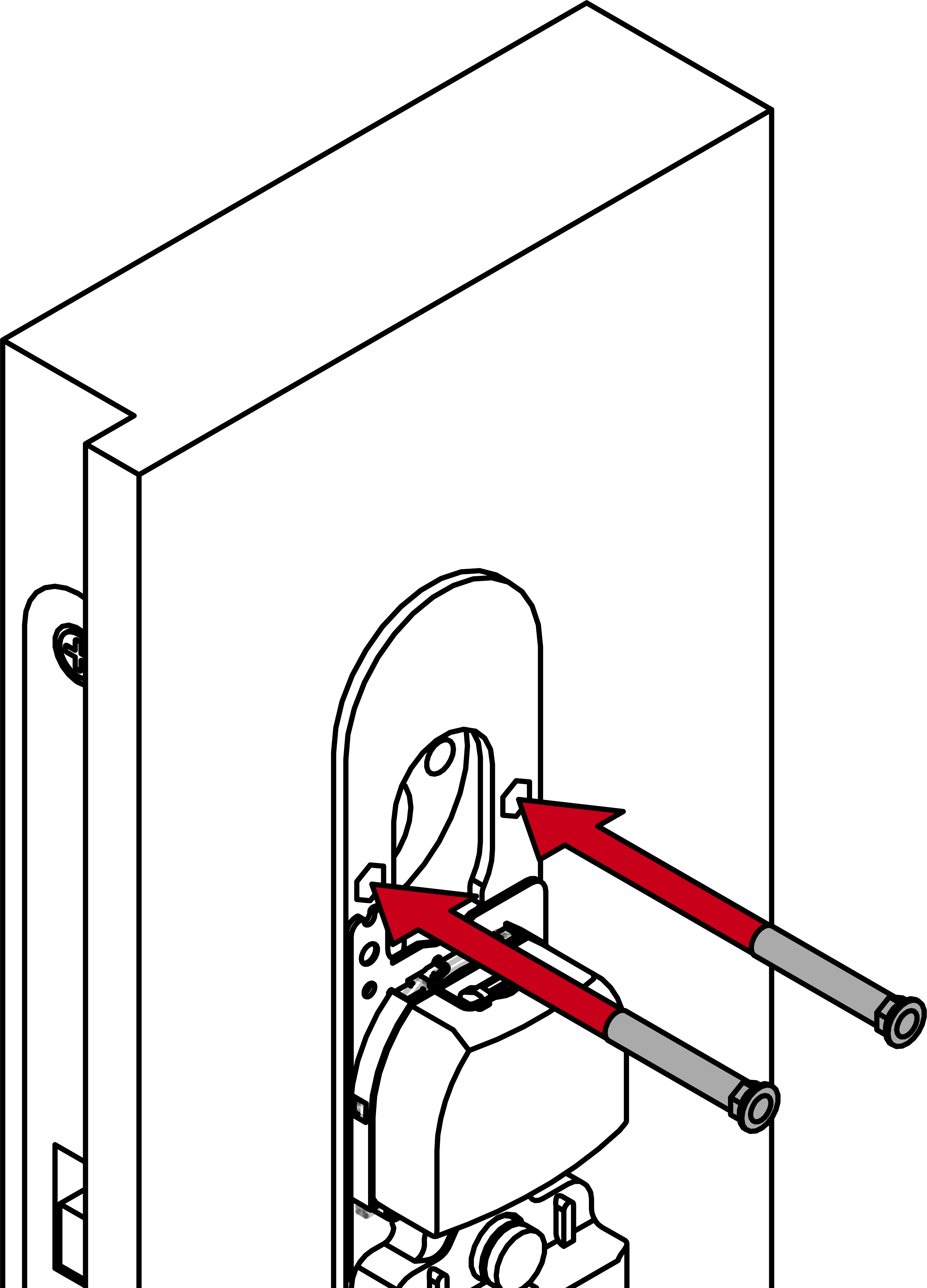

  38. Schrauben Sie mit den 12-mm-Schrauben den Modulträger auf die Fixierplatte (PH2, Drehmoment 3,0 Nm).

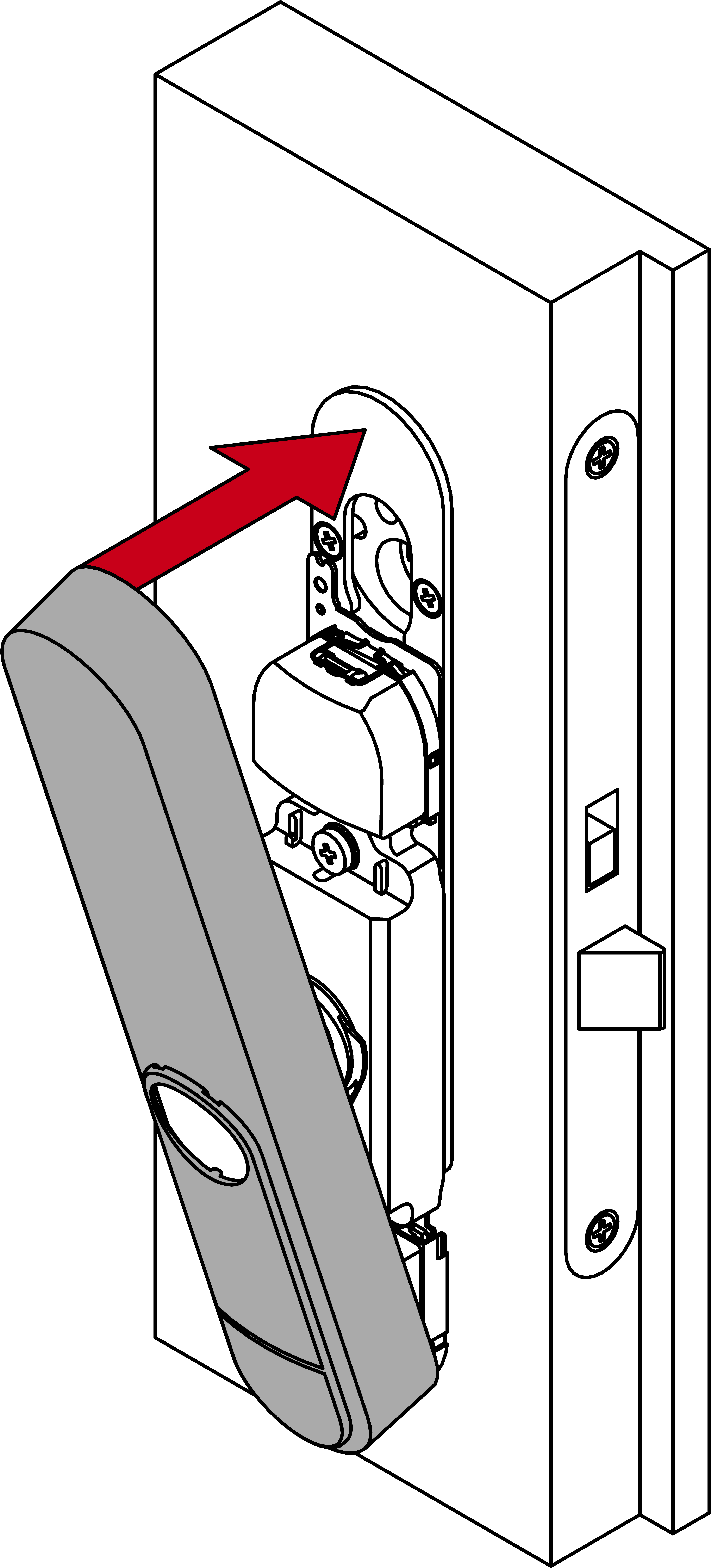

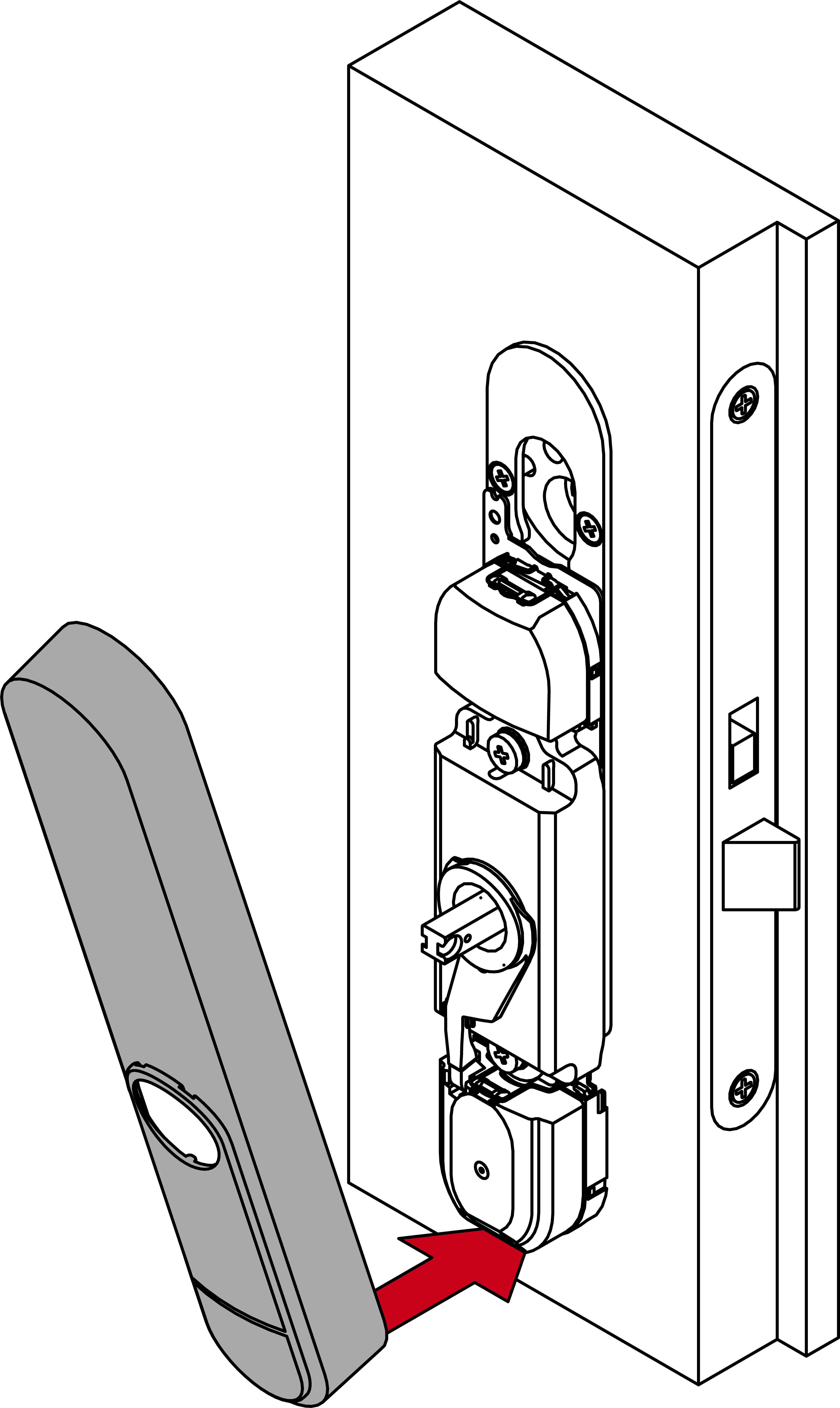

  41. Setzen Sie das Cover unten an der Fixierplatte an.
  43. Schließen Sie das Cover nach oben.

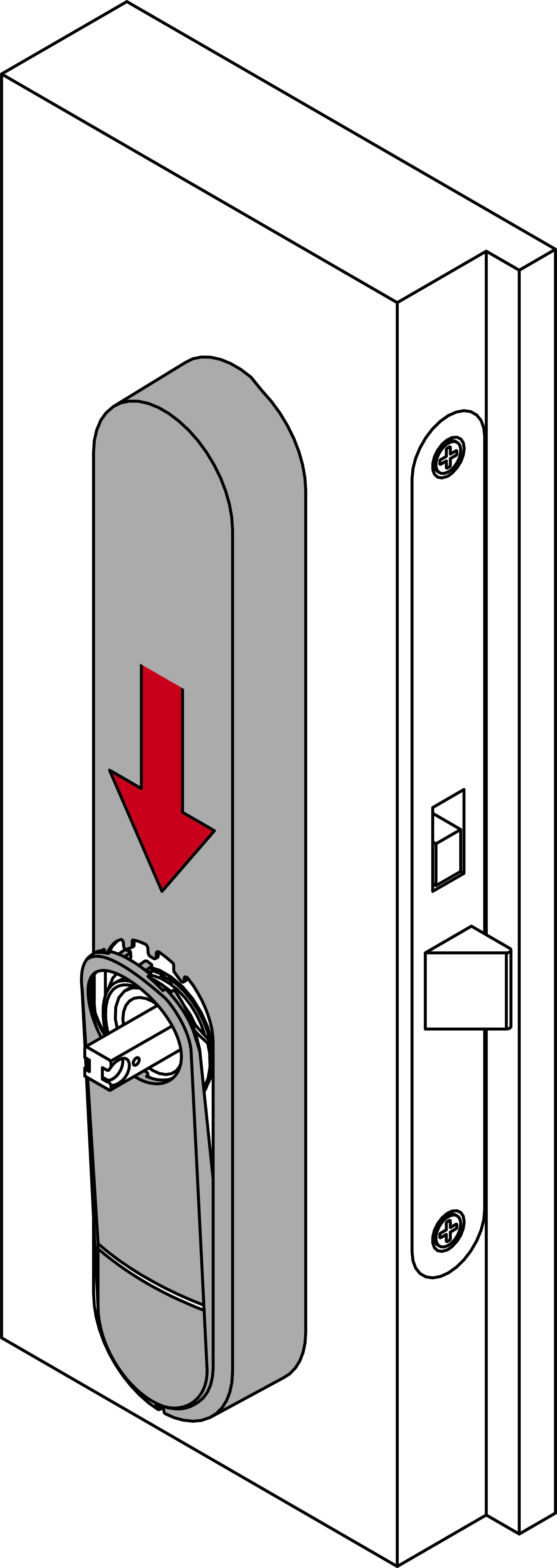

  45. Schieben Sie das Cover nach unten.
  47. Cover rastet ein.

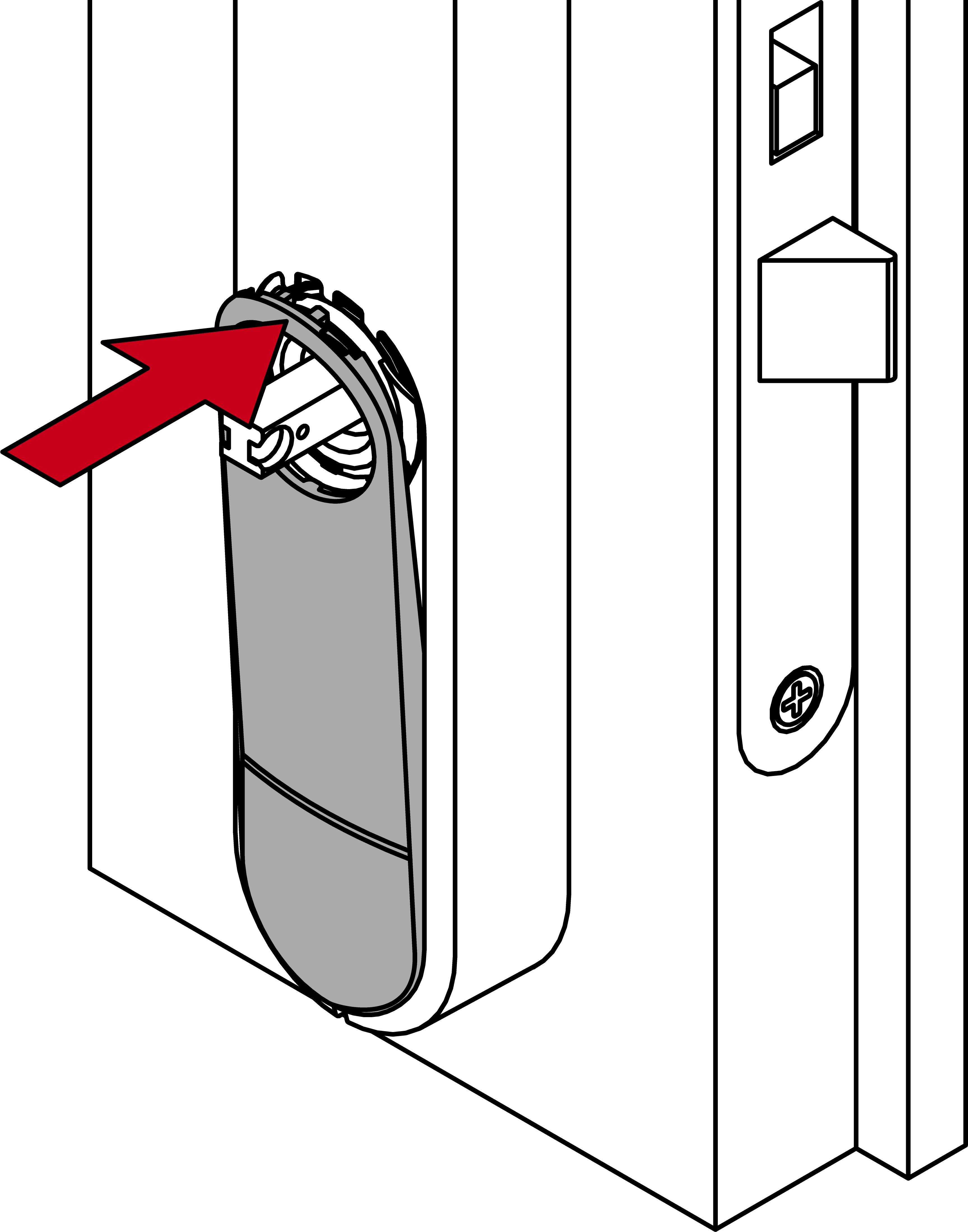

  48. Drücken Sie das Inlay fest.

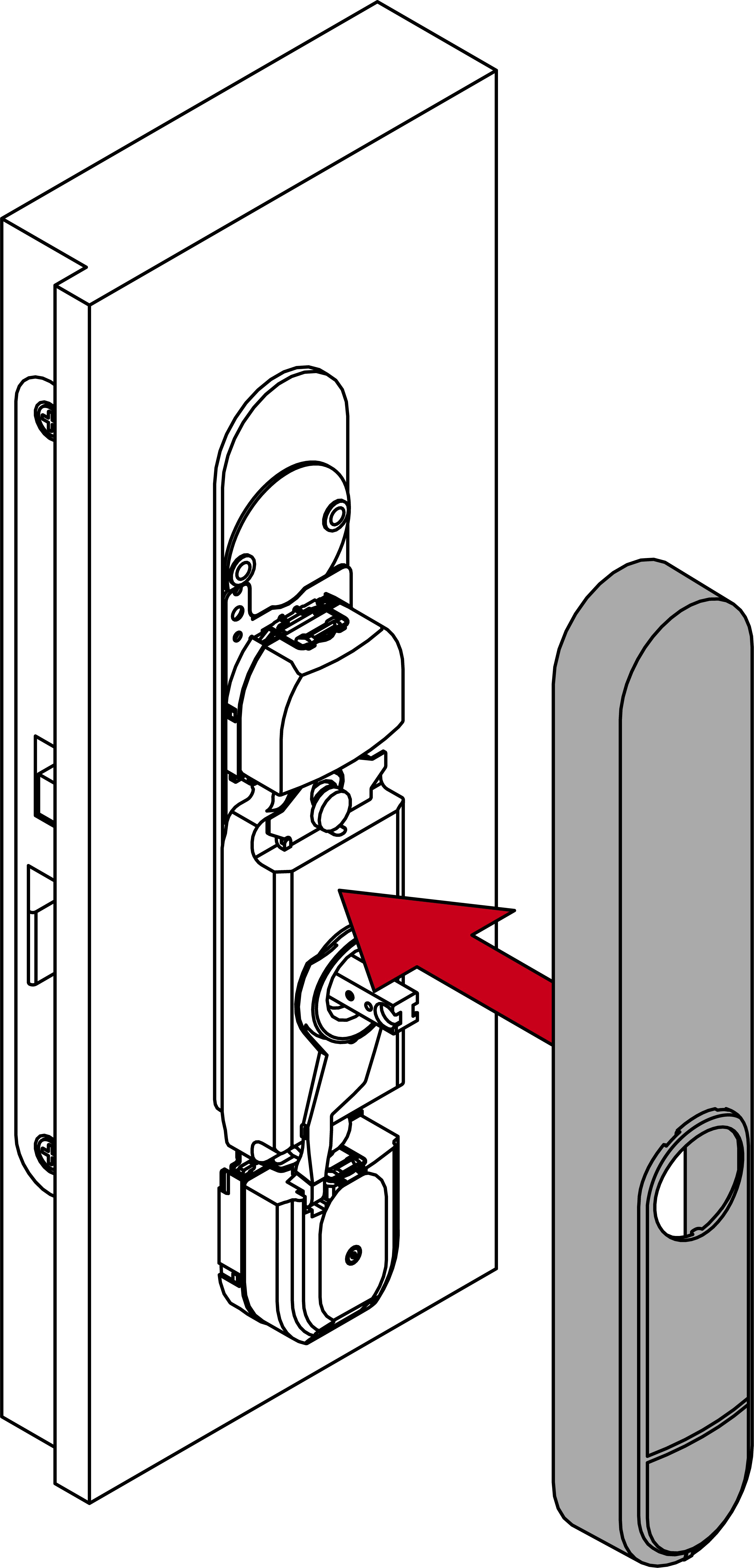

  50. Montieren Sie ebenso das Cover für die Außenseite.

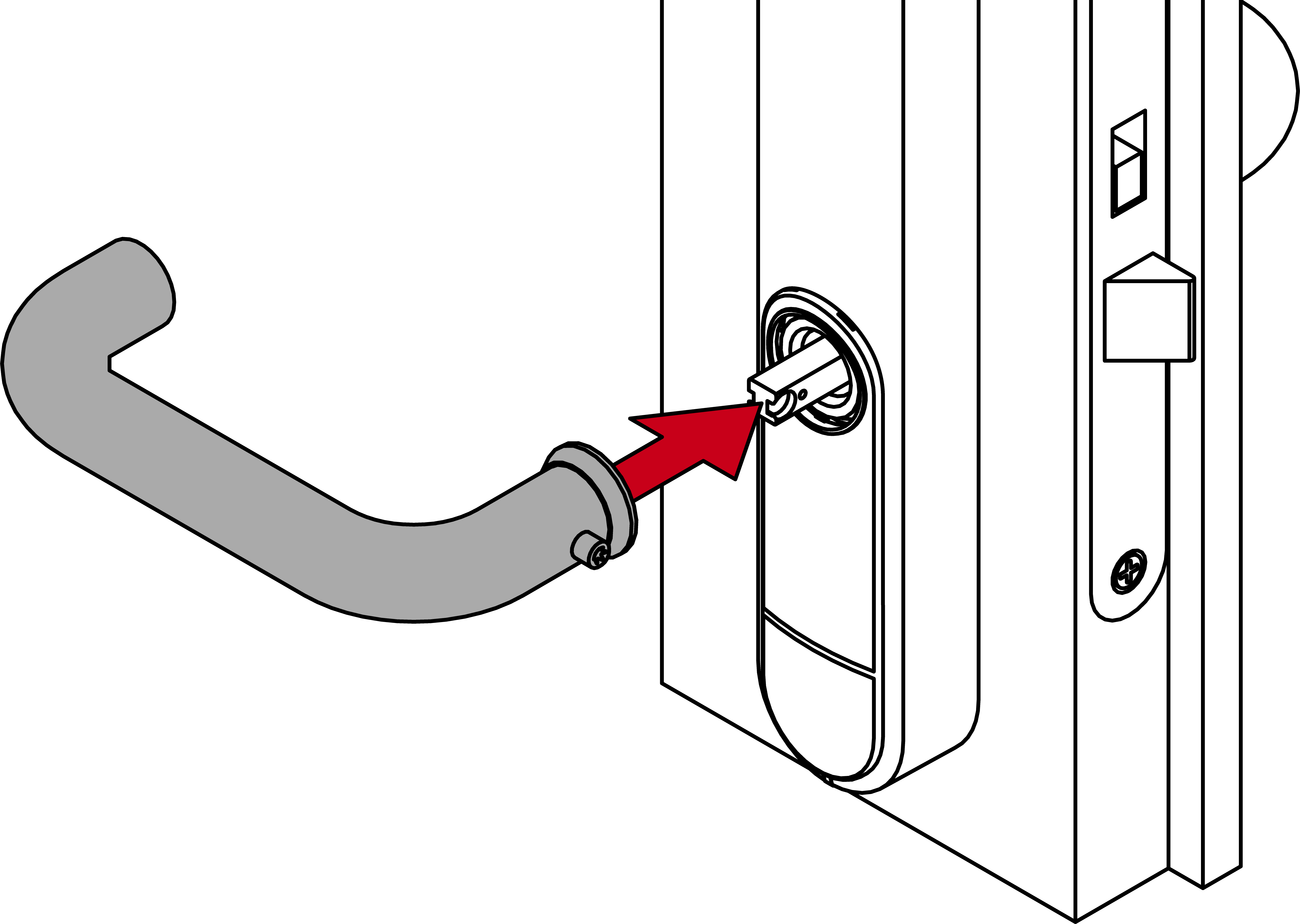

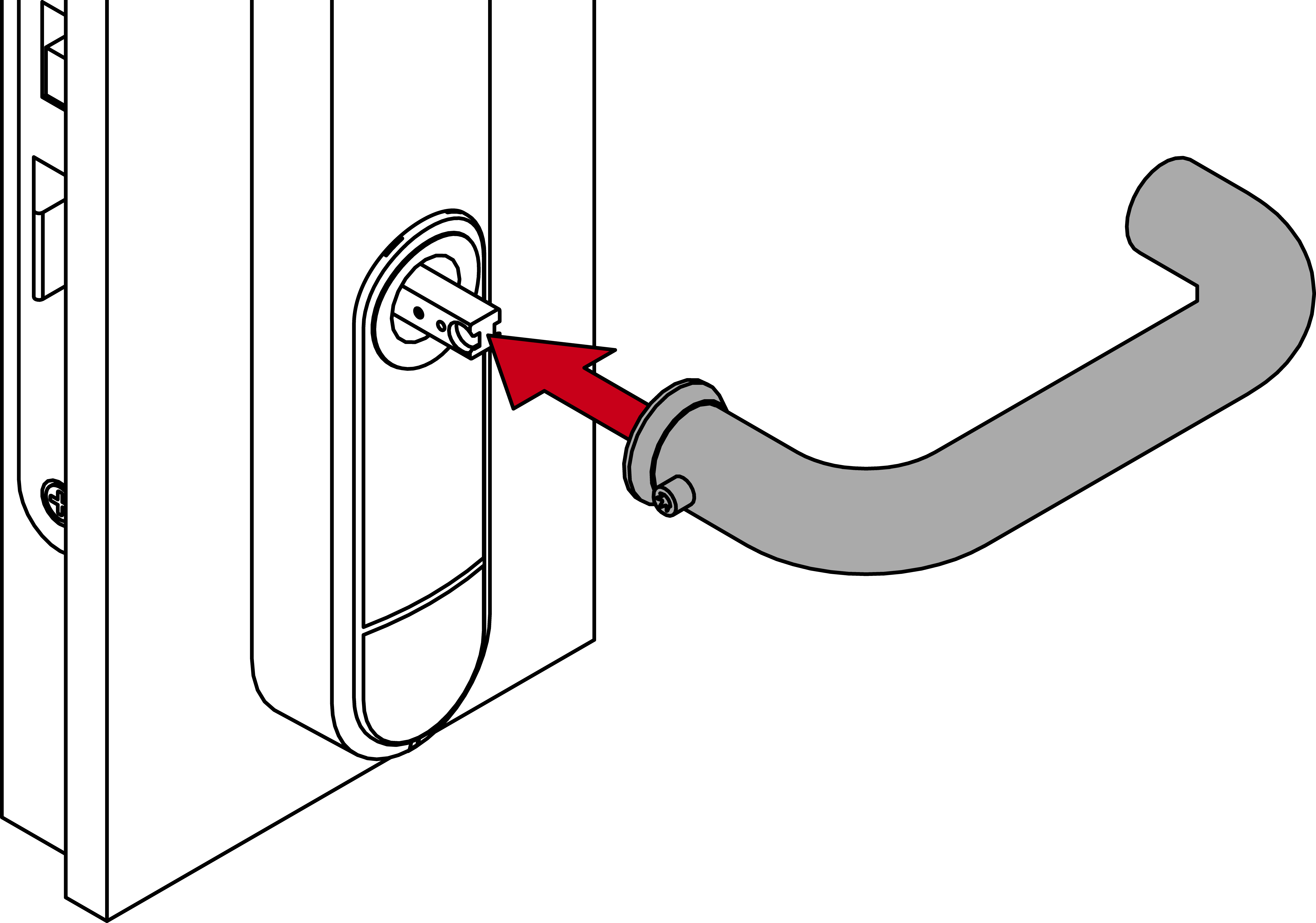

  52. Stecken Sie den Außendrücker auf.
  54. Stecken Sie den Innendrücker auf.

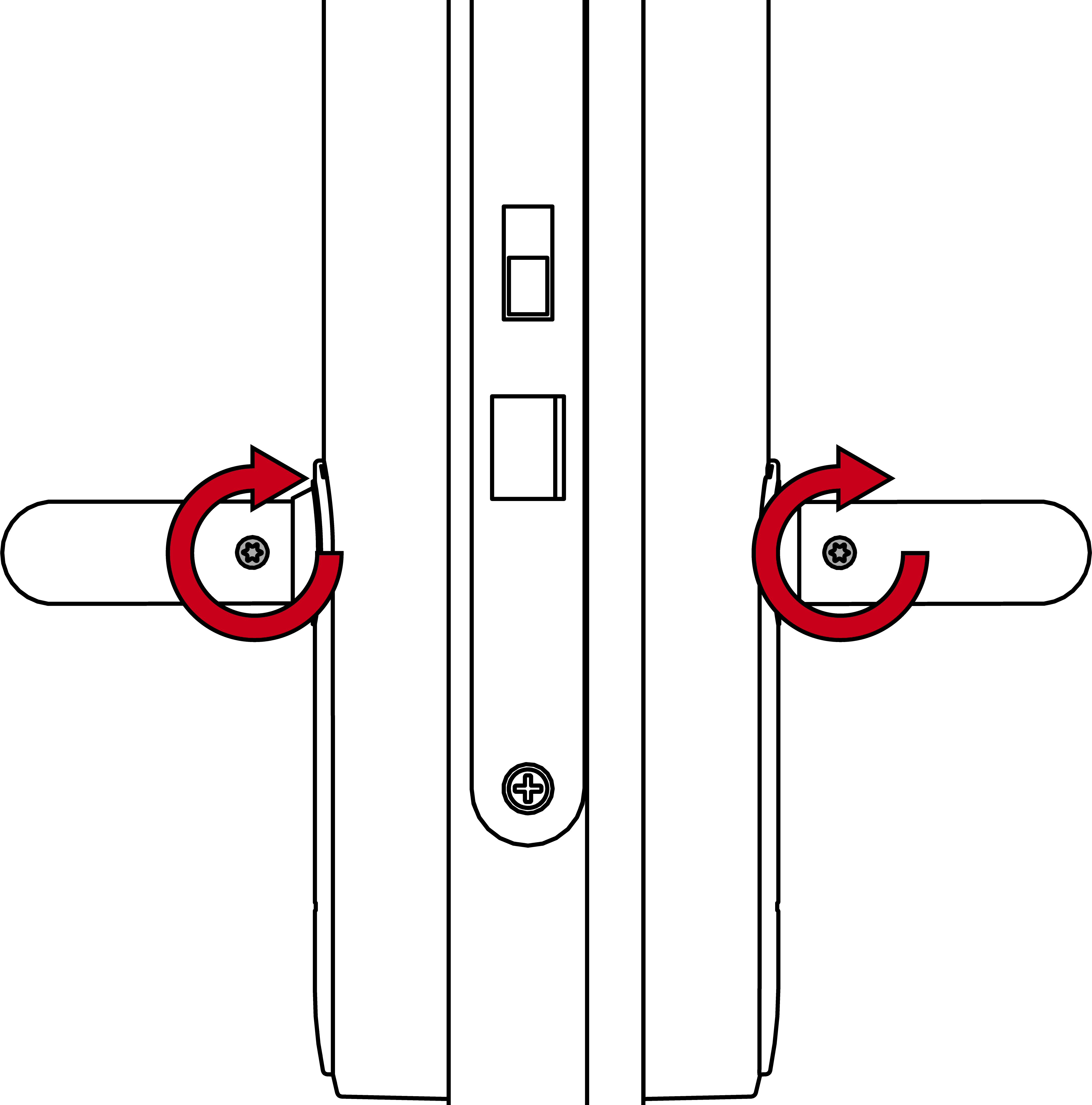

  56. Schrauben Sie mit den Madenschrauben beide Drücker fest (TX15, Drehmoment 5,0 Nm).
  58. Für MO: Montieren Sie den Schließzylinder (SW4).

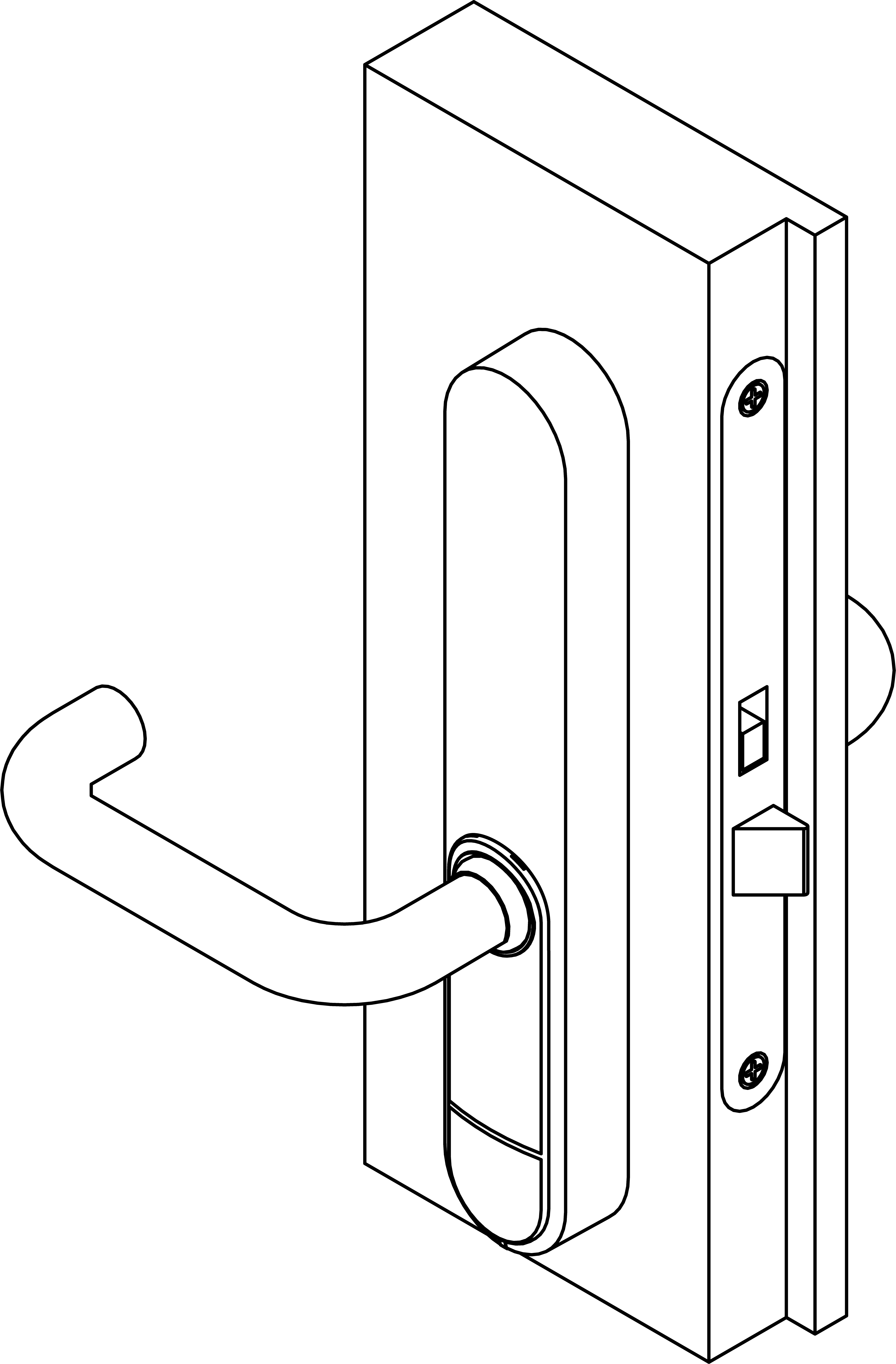

  1. SmartHandle AX Advanced fertig montiert.
