Beschlag demontieren (P1 - Scandinavian Oval) - SmartHandle AX Advanced

  1. 1,5-mm-Sechskantschlüssel vorhanden.
  2. 4-mm-Sechskantschlüssel vorhanden.
  1. Für MO: Entfernen Sie die Schrauben der Zylinder-Abdeckung auf der Innenseite heraus (PH2).
  3. Für MO: Nehmen Sie die Zylinder-Abdeckung ab.
  5. Für MO: Entfernen Sie die Schrauben des Zylinders auf der Innenseite (SW4).
  7. Für MO: Nehmen Sie den Innenzylinder heraus.
  9. Für MO: Nehmen Sie den Außenzylinder heraus.
  11. Demontieren Sie den Beschlag in umgekehrter Reihenfolge zur Montage.

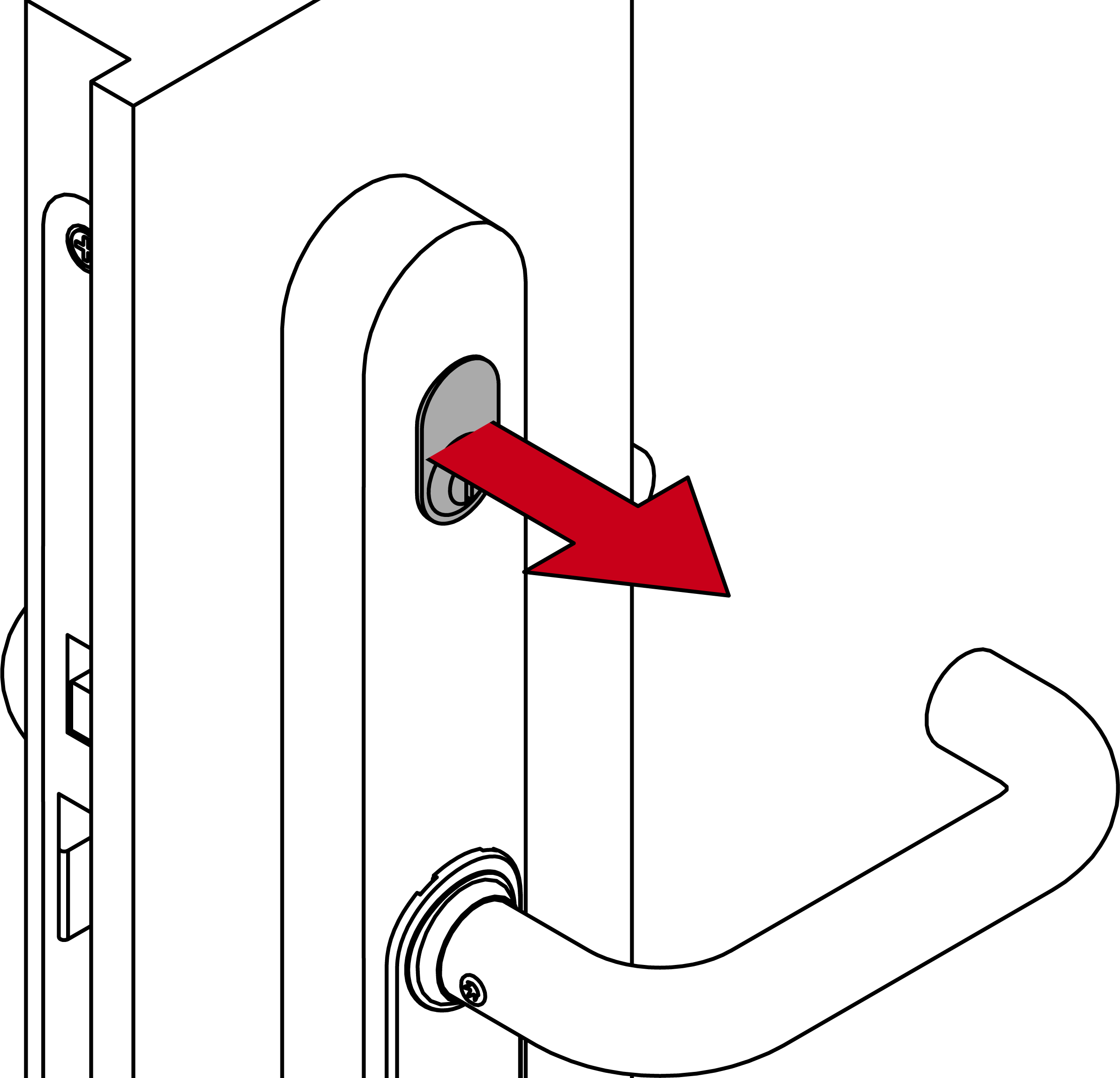

  12. Lösen Sie dabei das Cover, indem Sie mit dem Spezialwerkzeug das Inlay nach außen biegen.
  13. Lockern Sie die Madenschraube des Drückers (TX15).
  15. Stecken Sie einen 1,5-mm-Sechskantschlüssel in das Loch der Vierkantaufnahme im Modulträger.
  17. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch befindet und ziehen Sie gleichzeitig am Außendrücker.
  1. SmartHandle AX Advanced ist demontiert.
